Спосіб прокатки кільцевих виробів
Номер патенту: 11398
Опубліковано: 25.12.1996
Автори: Хейфец Валентин Ільіч, Піщев Юрій Павлович, Озимин Віктор Михайлович, Яковченко Олександр Васильович, Староселецький Михайло Ілліч
Формула / Реферат

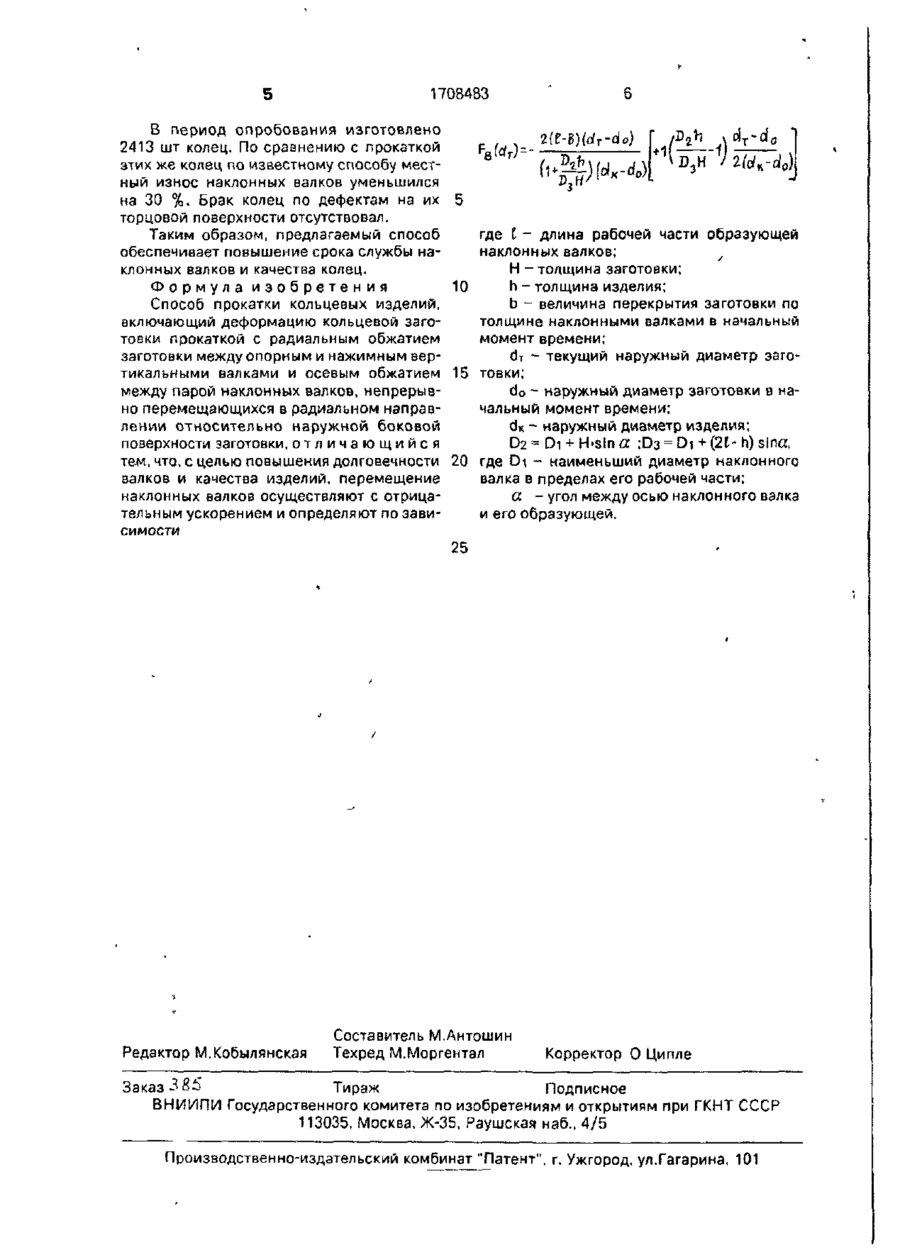

Способ прокатки кольцевых изделий, включающий деформацию кольцевой заготовки прокаткой с радиальным обжатием заготовки между опорным и нажимным вертикальными валками в осевым обжатием между парой наклонных валков, непрерывно перемещающихся в радиальном направлении относительно наружной боковой поверхности заготовки, отличающийся тем, что, с целью повышения долговечности валков и качества изделий, перемещение наклонных валков осуществляют с отрицательным ускорением и определяют по зависимости
где 1 - длина рабочей -части образующей наклонных валков;
Н - толщина заготовки;
h - толщина изделия;
b - величина перекрытия заготовки по толщине наклонными валками в начальный момент времени;
dт - текущий наружный диаметр заготовки;
dо - наружный диаметр заготовки в начальный момент времени;
dк - наружный диаметр изделия;
где D1 - наименьший диаметр наклонного валка в пределах его рабочей части;
а - угол между осью наклонного валка и его образующей.
Текст

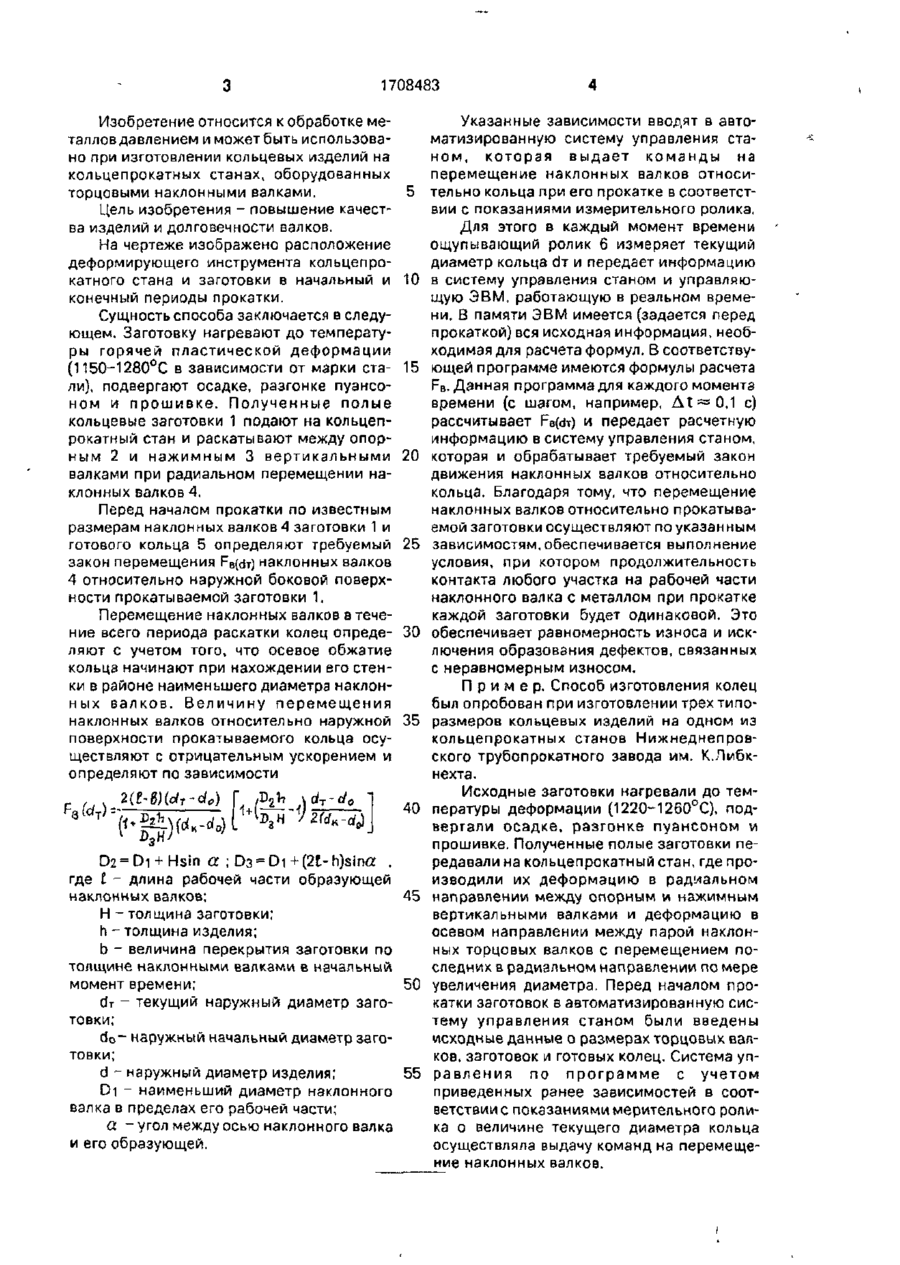

Изобретение относится к обработке металлов давлением и может быть использовано при изготовлении кольцевых изделий на кольцепрокатных станах Цель изобретения - повышение долговечности валков и качества колец Заготовку 1 нагревали и прокатывали на кольцепрокатном стане в радиальном направлении между опорным 2 и нажимным 3 вертикальными валками и в осевом направлении парой наклонных валY ков4 с перемещением последних в радиальном направлении по мере увеличения диаметра прокатываемого изделия Перемещение наклонных валков в радиальном направлении осуществляли с отрицательным ускорением относительно наружной поверхности прокатываемой заготовки, при этом величину перемещения наклонных валков определяли из зависимости FB(dr) = -2 (Г- Ь)(оЧ - do)/(1 + (D2 h /D3-H)*
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of rolling of ring-shaped billets
Автори англійськоюOzymin Viktor Mykhailovych, Yakovchenko Oleksandr Vasyliovych, Staroseletskyi Mykhailo Illich, Pischev Yurii Pavlovych, Kheifets Valentyn Il'ich
Назва патенту російськоюСпособ прокатки кольцевых изделий
Автори російськоюОзимин Виктор Михайлович, Яковченко Александр Васильевич, Староселецкий Михаил Ильич, Пищев Юрий Павлович, Хейфец Валентин Ильич
МПК / Мітки
МПК: B21H 1/00
Мітки: кільцевих, спосіб, прокатки, виробів
