Електронний лічильник витрати гарячої води степана філіпчука

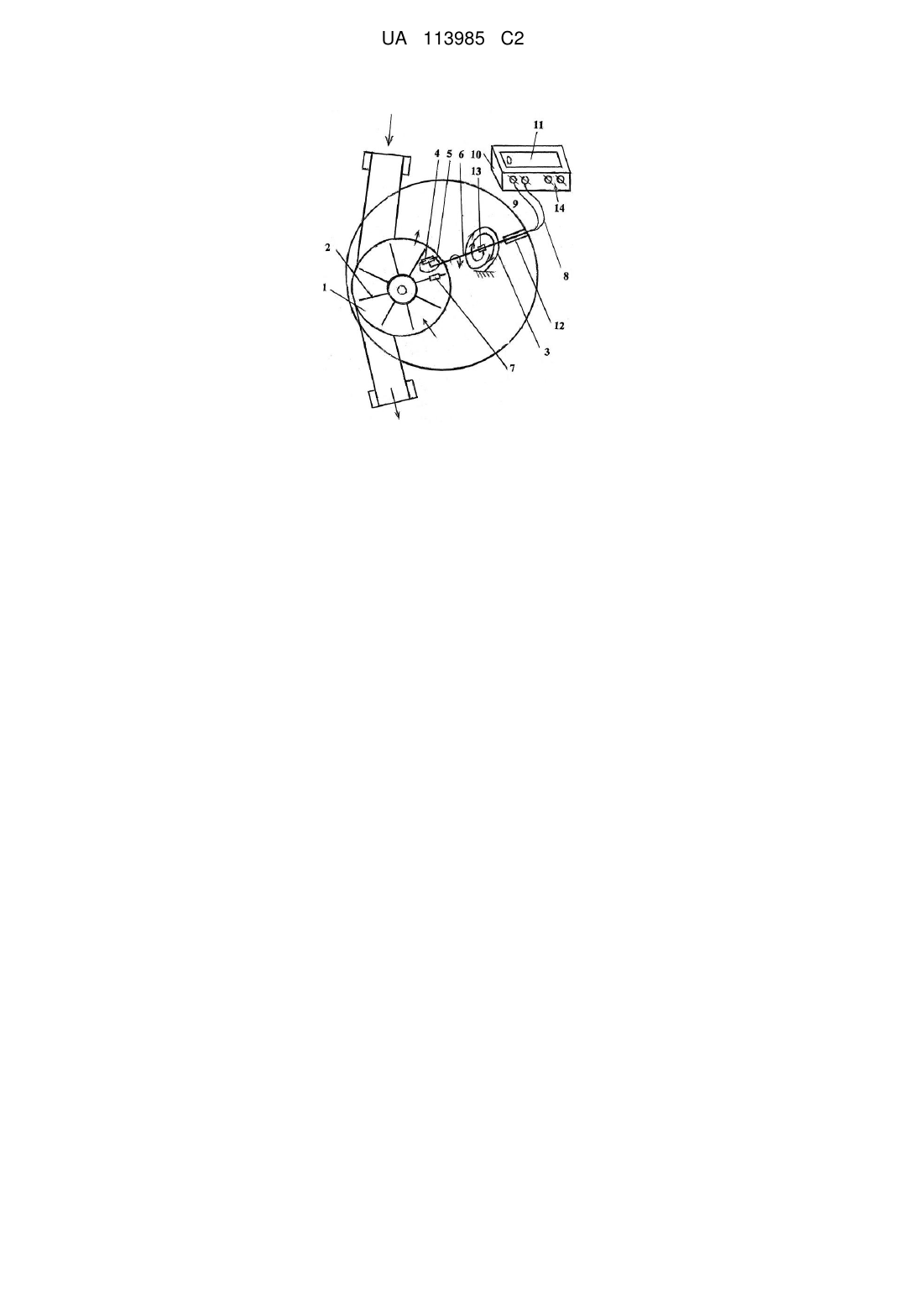

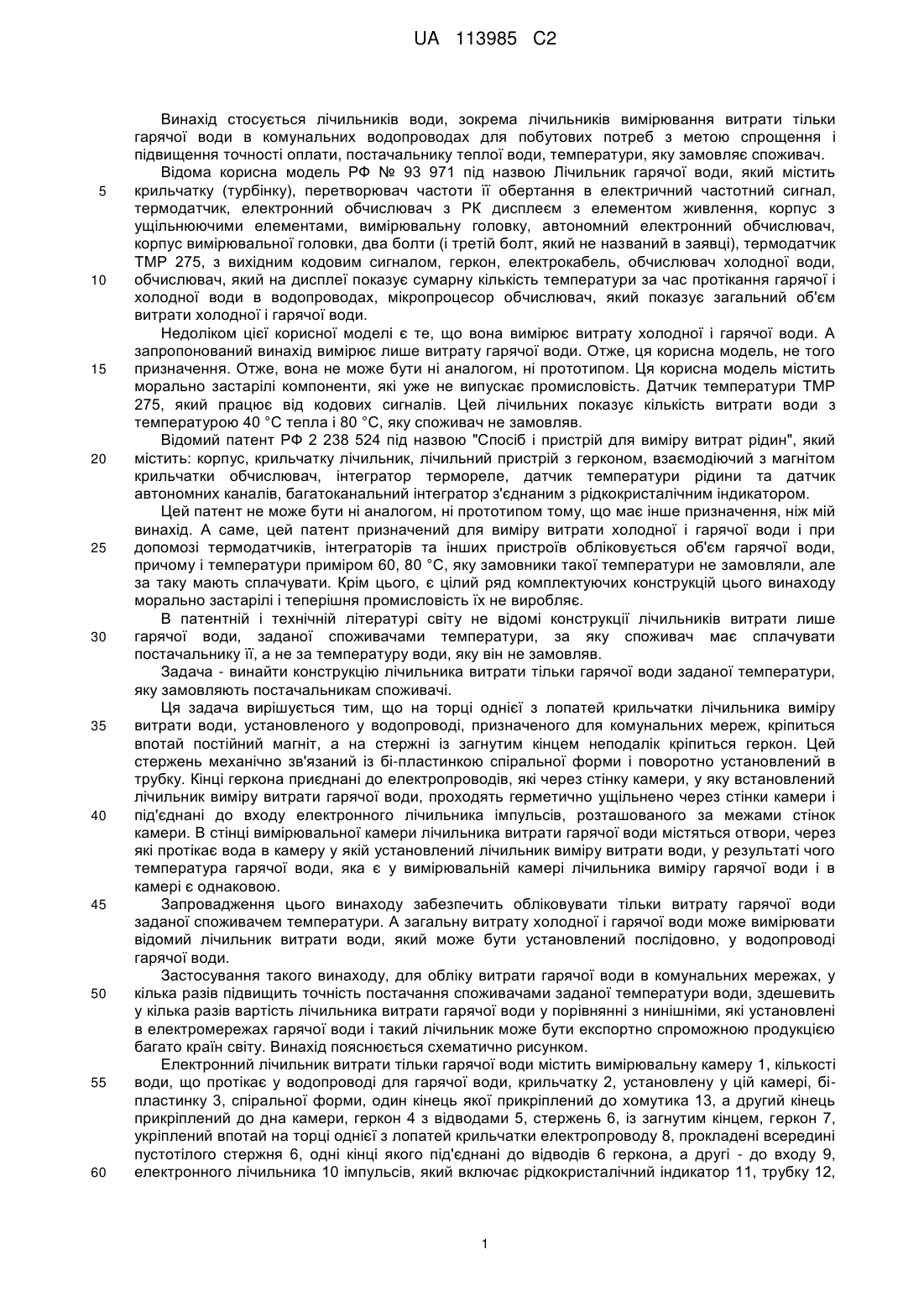

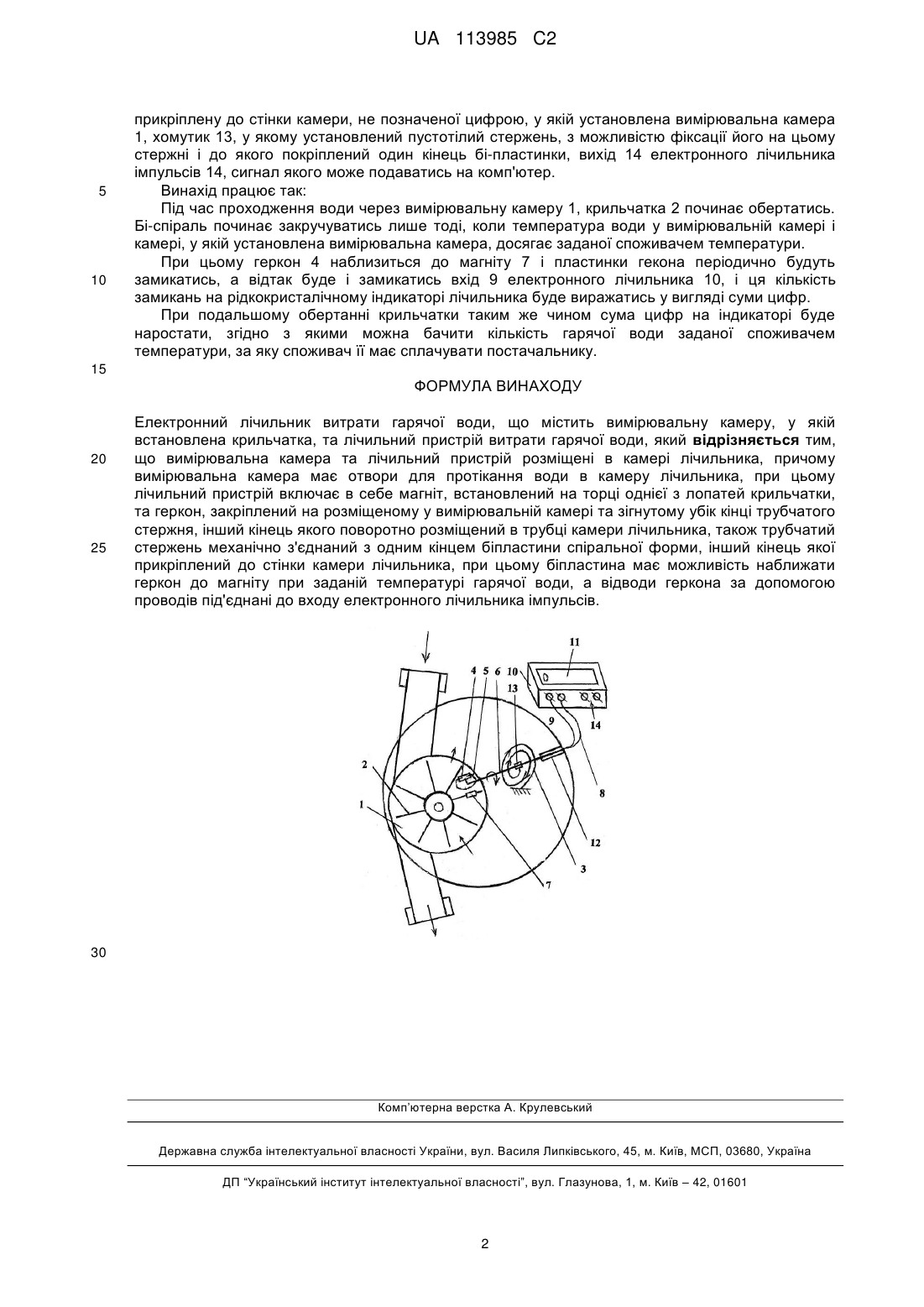

Реферат: Винахід належить до вимірювальної техніки та може бути використаний в комунально-побутовій і промисловій сферах. Електронний лічильник витрати гарячої води містить вимірювальну камеру, у якій встановлена крильчатка, та лічильний пристрій витрати гарячої води. Вимірювальна камера та лічильний пристрій розміщені в камері лічильника, причому вимірювальна камера має отвори для протікання води в камеру лічильника. Лічильний пристрій включає в себе магніт, встановлений на торці однієї з лопатей крильчатки, та геркон, закріплений на розміщеному у вимірювальній камері та зігнутому убік кінці трубчатого стержня, інший кінець якого поворотно розміщений в трубці камери лічильника. Також трубчатий стержень механічно з'єднаний з одним кінцем біпластини спіральної форми, інший кінець якої прикріплений до стінки камери лічильника, при цьому біпластина має можливість наближати геркон до магніту при заданій температурі гарячої води, а відводи геркона за допомогою проводів під'єднані до входу електронного лічильника імпульсів. Винахід дозволяє обліковувати витрату тільки гарячої води заданої споживачем температури. UA 113985 C2 (12) UA 113985 C2 UA 113985 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується лічильників води, зокрема лічильників вимірювання витрати тільки гарячої води в комунальних водопроводах для побутових потреб з метою спрощення і підвищення точності оплати, постачальнику теплої води, температури, яку замовляє споживач. Відома корисна модель РФ № 93 971 під назвою Лічильник гарячої води, який містить крильчатку (турбінку), перетворювач частоти її обертання в електричний частотний сигнал, термодатчик, електронний обчислювач з РК дисплеєм з елементом живлення, корпус з ущільнюючими елементами, вимірювальну головку, автономний електронний обчислювач, корпус вимірювальної головки, два болти (і третій болт, який не названий в заявці), термодатчик ТМР 275, з вихідним кодовим сигналом, геркон, електрокабель, обчислювач холодної води, обчислювач, який на дисплеї показує сумарну кількість температури за час протікання гарячої і холодної води в водопроводах, мікропроцесор обчислювач, який показує загальний об'єм витрати холодної і гарячої води. Недоліком цієї корисної моделі є те, що вона вимірює витрату холодної і гарячої води. А запропонований винахід вимірює лише витрату гарячої води. Отже, ця корисна модель, не того призначення. Отже, вона не може бути ні аналогом, ні прототипом. Ця корисна модель містить морально застарілі компоненти, які уже не випускає промисловість. Датчик температури ТМР 275, який працює від кодових сигналів. Цей лічильних показує кількість витрати води з температурою 40 °С тепла і 80 °С, яку споживач не замовляв. Відомий патент РФ 2 238 524 під назвою "Спосіб і пристрій для виміру витрат рідин", який містить: корпус, крильчатку лічильник, лічильний пристрій з герконом, взаємодіючий з магнітом крильчатки обчислювач, інтегратор термореле, датчик температури рідини та датчик автономних каналів, багатоканальний інтегратор з'єднаним з рідкокристалічним індикатором. Цей патент не може бути ні аналогом, ні прототипом тому, що має інше призначення, ніж мій винахід. А саме, цей патент призначений для виміру витрати холодної і гарячої води і при допомозі термодатчиків, інтеграторів та інших пристроїв обліковується об'єм гарячої води, причому і температури приміром 60, 80 °С, яку замовники такої температури не замовляли, але за таку мають сплачувати. Крім цього, є цілий ряд комплектуючих конструкцій цього винаходу морально застарілі і теперішня промисловість їх не виробляє. В патентній і технічній літературі світу не відомі конструкції лічильників витрати лише гарячої води, заданої споживачами температури, за яку споживач має сплачувати постачальнику її, а не за температуру води, яку він не замовляв. Задача - винайти конструкцію лічильника витрати тільки гарячої води заданої температури, яку замовляють постачальникам споживачі. Ця задача вирішується тим, що на торці однієї з лопатей крильчатки лічильника виміру витрати води, установленого у водопроводі, призначеного для комунальних мереж, кріпиться впотай постійний магніт, а на стержні із загнутим кінцем неподалік кріпиться геркон. Цей стержень механічно зв'язаний із бі-пластинкою спіральної форми і поворотно установлений в трубку. Кінці геркона приєднані до електропроводів, які через стінку камери, у яку встановлений лічильник виміру витрати гарячої води, проходять герметично ущільнено через стінки камери і під'єднанідо входу електронного лічильника імпульсів, розташованого за межами стінок камери. В стінці вимірювальної камери лічильника витрати гарячої води містяться отвори, через які протікає вода в камеру у якій установлений лічильник виміру витрати води, у результаті чого температура гарячої води, яка є у вимірювальній камері лічильника виміру гарячої води і в камері є однаковою. Запровадження цього винаходу забезпечить обліковувати тільки витрату гарячої води заданої споживачем температури. А загальну витрату холодної і гарячої води може вимірювати відомий лічильник витрати води, який може бути установлений послідовно, у водопроводі гарячої води. Застосування такого винаходу, для обліку витрати гарячої води в комунальних мережах, у кілька разів підвищить точність постачання споживачами заданої температури води, здешевить у кілька разів вартість лічильника витрати гарячої води у порівнянні з нинішніми, які установлені в електромережах гарячої води і такий лічильник може бути експортно спроможною продукцією багато країн світу. Винахід пояснюється схематично рисунком. Електронний лічильник витрати тільки гарячої води містить вимірювальну камеру 1, кількості води, що протікає у водопроводі для гарячої води, крильчатку 2, установлену у цій камері, біпластинку 3, спіральної форми, один кінець якої прикріплений до хомутика 13, а другий кінець прикріплений до дна камери, геркон 4 з відводами 5, стержень 6, із загнутим кінцем, геркон 7, укріплений впотай на торці однієї з лопатей крильчатки електропроводу 8, прокладені всередині пустотілого стержня 6, одні кінці якого під'єднані до відводів 6 геркона, а другі - до входу 9, електронного лічильника 10 імпульсів, який включає рідкокристалічний індикатор 11, трубку 12, 1 UA 113985 C2 5 10 прикріплену до стінки камери, не позначеної цифрою, у якій установлена вимірювальна камера 1, хомутик 13, у якому установлений пустотілий стержень, з можливістю фіксації його на цьому стержні і до якого покріплений один кінець бі-пластинки, вихід 14 електронного лічильника імпульсів 14, сигнал якого може подаватись на комп'ютер. Винахід працює так: Під час проходження води через вимірювальну камеру 1, крильчатка 2 починає обертатись. Бі-спіраль починає закручуватись лише тоді, коли температура води у вимірювальній камері і камері, у якій установлена вимірювальна камера, досягає заданої споживачем температури. При цьому геркон 4 наблизиться до магніту 7 і пластинки гекона періодично будуть замикатись, а відтак буде і замикатись вхід 9 електронного лічильника 10, і ця кількість замикань нa рідкокристалічному індикаторі лічильника буде виражатись у вигляді суми цифр. При подальшому обертанні крильчатки таким же чином сума цифр на індикаторі буде наростати, згідно з якими можна бачити кількість гарячої води заданої споживачем температури, за яку споживач її має сплачувати постачальнику. 15 ФОРМУЛА ВИНАХОДУ 20 25 Електронний лічильник витрати гарячої води, що містить вимірювальну камеру, у якій встановлена крильчатка, та лічильний пристрій витрати гарячої води, який відрізняється тим, що вимірювальна камера та лічильний пристрій розміщені в камері лічильника, причому вимірювальна камера має отвори для протікання води в камеру лічильника, при цьому лічильний пристрій включає в себе магніт, встановлений на торці однієї з лопатей крильчатки, та геркон, закріплений на розміщеному у вимірювальній камері та зігнутому убік кінці трубчатого стержня, інший кінець якого поворотно розміщений в трубці камери лічильника, також трубчатий стержень механічно з'єднаний з одним кінцем біпластини спіральної форми, інший кінець якої прикріплений до стінки камери лічильника, при цьому біпластина має можливість наближати геркон до магніту при заданій температурі гарячої води, а відводи геркона за допомогою проводів під'єднані до входу електронного лічильника імпульсів. 30 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
