Спосіб зведення литої смуги

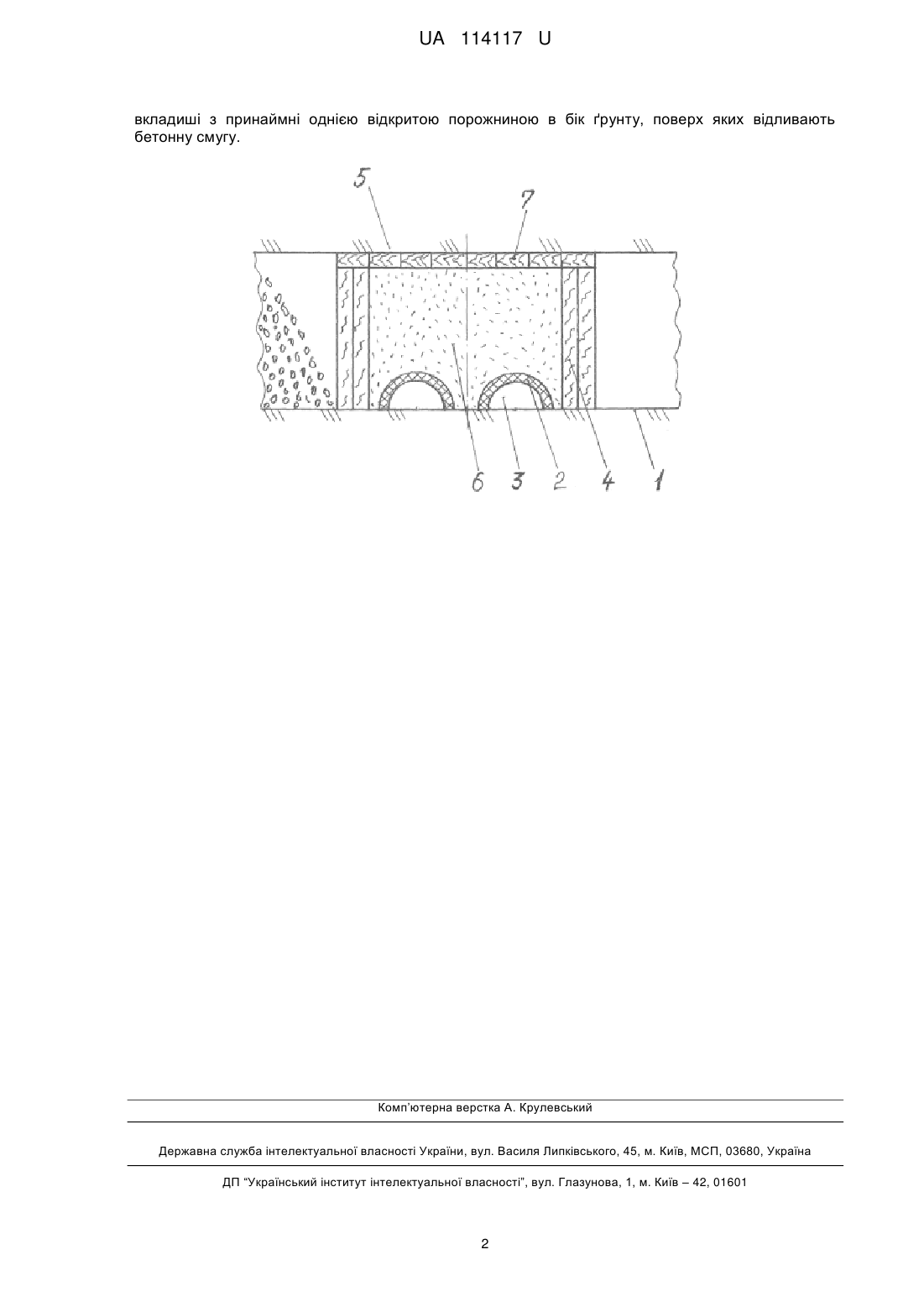

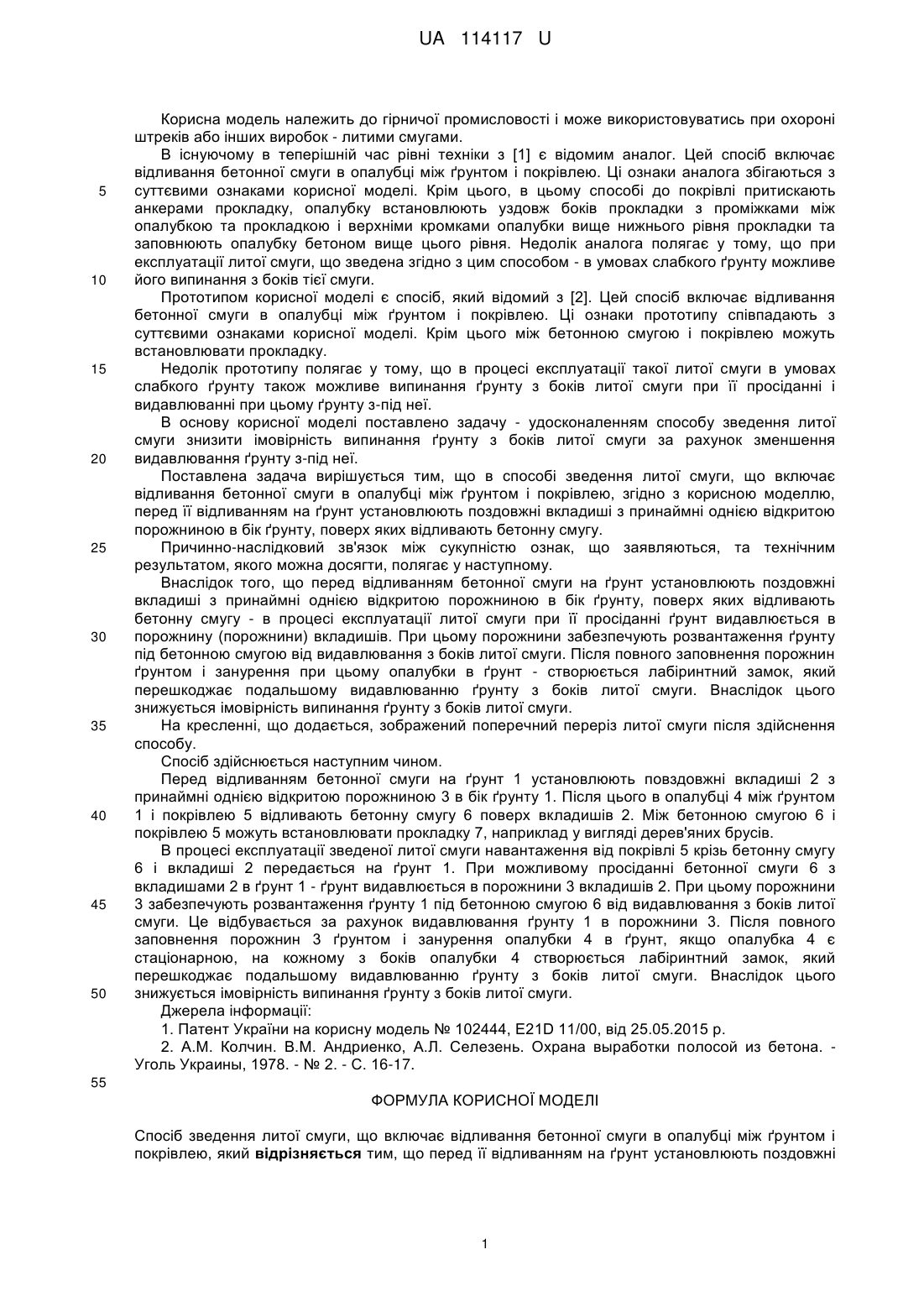

Реферат: Спосіб зведення литої смуги включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею. При цьому перед її відливанням на ґрунт установлюють поздовжні вкладиші з принаймні однією відкритою порожниною в бік ґрунту, поверх яких відливають бетонну смугу. UA 114117 U (12) UA 114117 U UA 114117 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої промисловості і може використовуватись при охороні штреків або інших виробок - литими смугами. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім цього, в цьому способі до покрівлі притискають анкерами прокладку, опалубку встановлюють уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнюють опалубку бетоном вище цього рівня. Недолік аналога полягає у тому, що при експлуатації литої смуги, що зведена згідно з цим способом - в умовах слабкого ґрунту можливе його випинання з боків тієї смуги. Прототипом корисної моделі є спосіб, який відомий з [2]. Цей спосіб включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім цього між бетонною смугою і покрівлею можуть встановлювати прокладку. Недолік прототипу полягає у тому, що в процесі експлуатації такої литої смуги в умовах слабкого ґрунту також можливе випинання ґрунту з боків литої смуги при її просіданні і видавлюванні при цьому ґрунту з-під неї. В основу корисної моделі поставлено задачу - удосконаленням способу зведення литої смуги знизити імовірність випинання ґрунту з боків литої смуги за рахунок зменшення видавлювання ґрунту з-під неї. Поставлена задача вирішується тим, що в способі зведення литої смуги, що включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею, згідно з корисною моделлю, перед її відливанням на ґрунт установлюють поздовжні вкладиші з принаймні однією відкритою порожниною в бік ґрунту, поверх яких відливають бетонну смугу. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що перед відливанням бетонної смуги на ґрунт установлюють поздовжні вкладиші з принаймні однією відкритою порожниною в бік ґрунту, поверх яких відливають бетонну смугу - в процесі експлуатації литої смуги при її просіданні ґрунт видавлюється в порожнину (порожнини) вкладишів. При цьому порожнини забезпечують розвантаження ґрунту під бетонною смугою від видавлювання з боків литої смуги. Після повного заповнення порожнин ґрунтом і занурення при цьому опалубки в ґрунт - створюється лабіринтний замок, який перешкоджає подальшому видавлюванню ґрунту з боків литої смуги. Внаслідок цього знижується імовірність випинання ґрунту з боків литої смуги. На кресленні, що додається, зображений поперечний переріз литої смуги після здійснення способу. Спосіб здійснюється наступним чином. Перед відливанням бетонної смуги на ґрунт 1 установлюють повздовжні вкладиші 2 з принаймні однією відкритою порожниною 3 в бік ґрунту 1. Після цього в опалубці 4 між ґрунтом 1 і покрівлею 5 відливають бетонну смугу 6 поверх вкладишів 2. Між бетонною смугою 6 і покрівлею 5 можуть встановлювати прокладку 7, наприклад у вигляді дерев'яних брусів. В процесі експлуатації зведеної литої смуги навантаження від покрівлі 5 крізь бетонну смугу 6 і вкладиші 2 передається на ґрунт 1. При можливому просіданні бетонної смуги 6 з вкладишами 2 в ґрунт 1 - ґрунт видавлюється в порожнини 3 вкладишів 2. При цьому порожнини 3 забезпечують розвантаження ґрунту 1 під бетонною смугою 6 від видавлювання з боків литої смуги. Це відбувається за рахунок видавлювання ґрунту 1 в порожнини 3. Після повного заповнення порожнин 3 ґрунтом і занурення опалубки 4 в ґрунт, якщо опалубка 4 є стаціонарною, на кожному з боків опалубки 4 створюється лабіринтний замок, який перешкоджає подальшому видавлюванню ґрунту з боків литої смуги. Внаслідок цього знижується імовірність випинання ґрунту з боків литої смуги. Джерела інформації: 1. Патент України на корисну модель № 102444, Е21D 11/00, від 25.05.2015 р. 2. A.M. Колчин. В.М. Андриенко, А.Л. Селезень. Охрана выработки полосой из бетона. Уголь Украины, 1978. - № 2. - С. 16-17. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб зведення литої смуги, що включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею, який відрізняється тим, що перед її відливанням на ґрунт установлюють поздовжні 1 UA 114117 U вкладиші з принаймні однією відкритою порожниною в бік ґрунту, поверх яких відливають бетонну смугу. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
