Установка для аераційного знезалізнення підземних вод

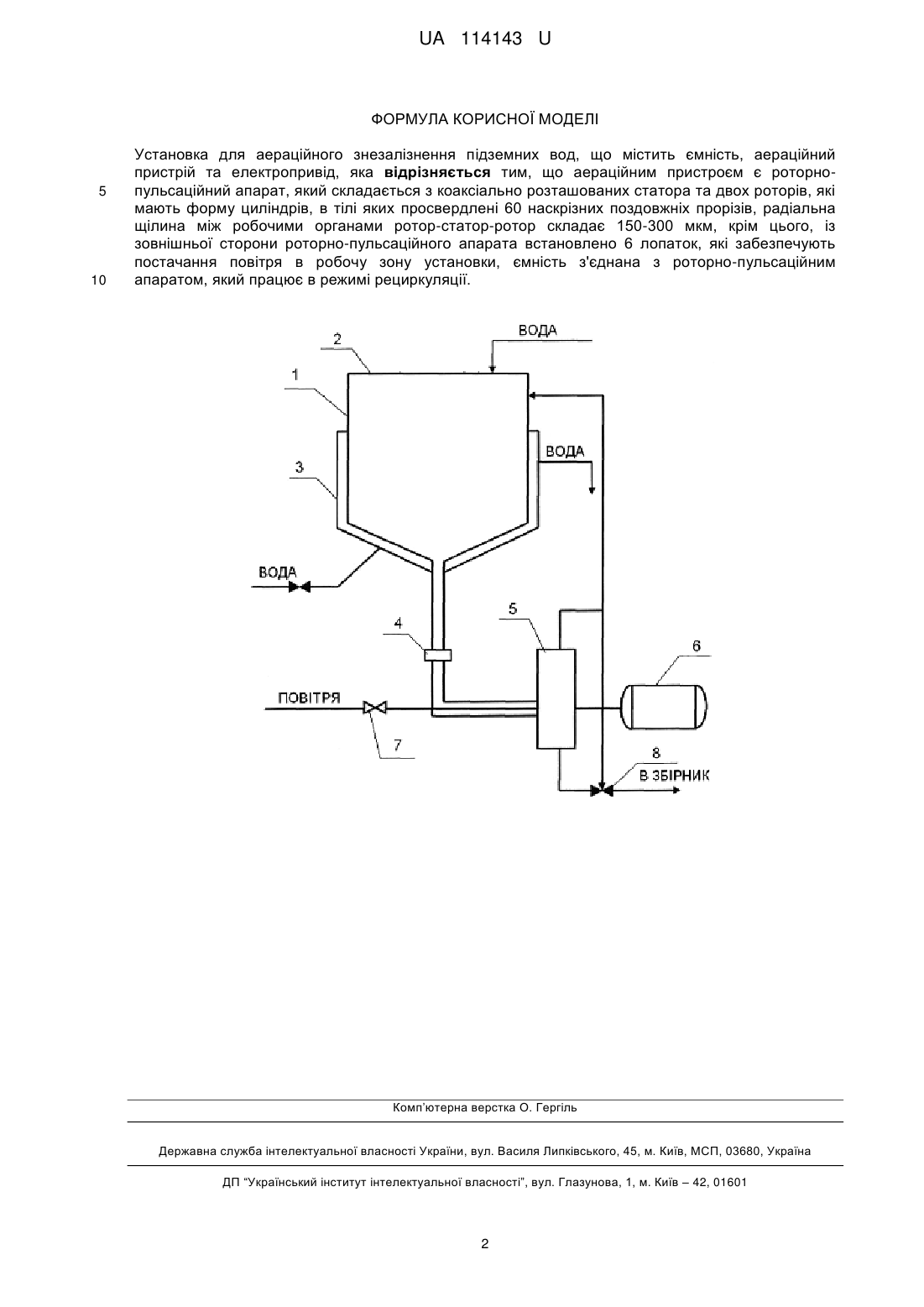

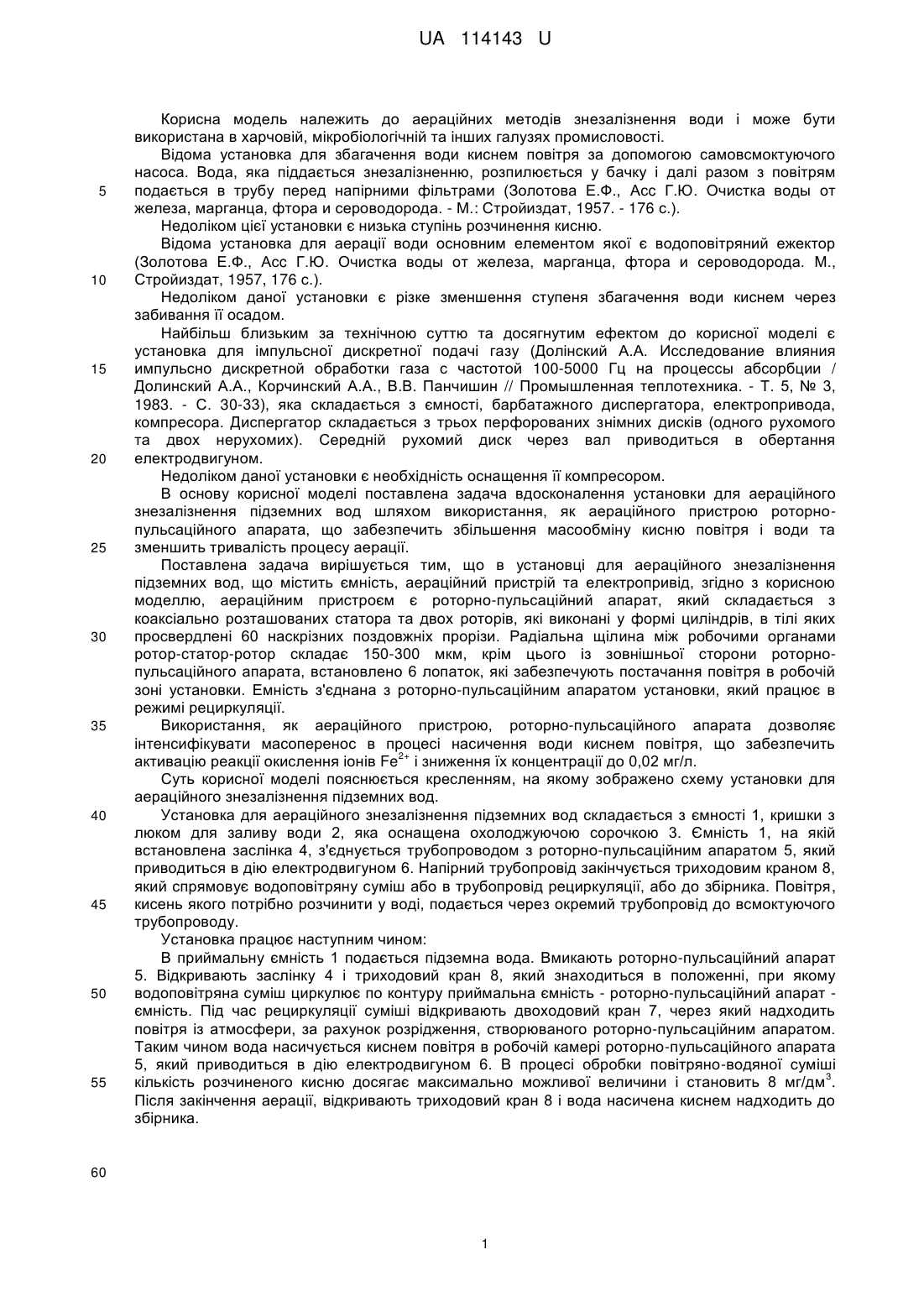

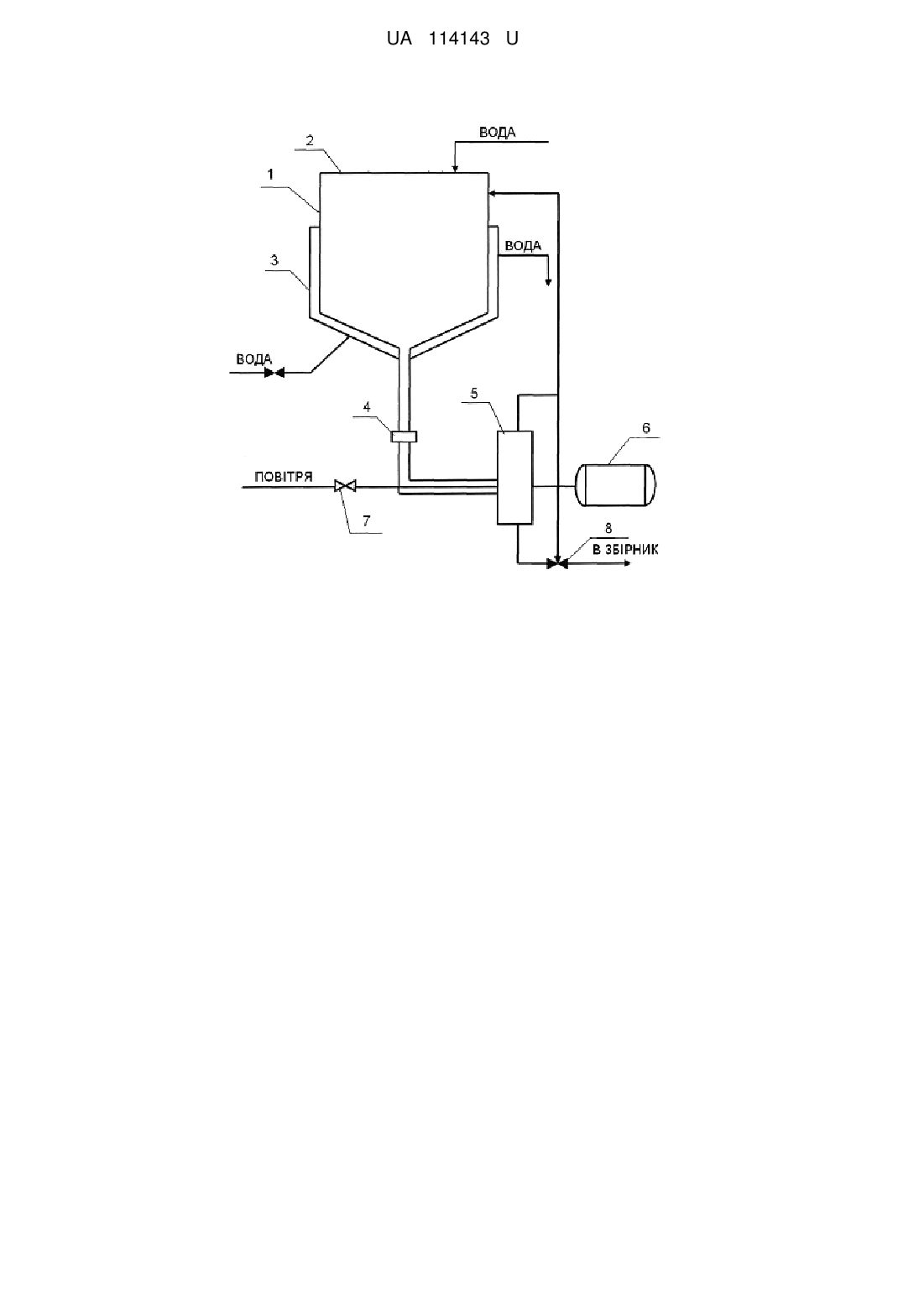

Реферат: Установка для аераційного знезалізнення підземних вод, що містить ємність, аераційний пристрій та електропривід, причому аераційним пристроєм є роторно-пульсаційний апарат, який складається з коаксіально розташованих статора та двох роторів, які мають форму циліндрів, в тілі яких просвердлені 60 наскрізних поздовжніх прорізів, радіальна щілина між робочими органами ротор-статор-ротор складає 150-300 мкм, крім цього, із зовнішньої сторони роторно-пульсаційного апарата встановлено 6 лопаток, які забезпечують постачання повітря в робочу зону установки, ємність з'єднана з роторно-пульсаційним апаратом, який працює в режимі рециркуляції. UA 114143 U (54) УСТАНОВКА ДЛЯ АЕРАЦІЙНОГО ЗНЕЗАЛІЗНЕННЯ ПІДЗЕМНИХ ВОД UA 114143 U UA 114143 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до аераційних методів знезалізнення води і може бути використана в харчовій, мікробіологічній та інших галузях промисловості. Відома установка для збагачення води киснем повітря за допомогою самовсмоктуючого насоса. Вода, яка піддається знезалізненню, розпилюється у бачку і далі разом з повітрям подається в трубу перед напірними фільтрами (Золотова Е.Ф., Асc Г.Ю. Очистка воды от железа, марганца, фтора и сероводорода. - Μ.: Стройиздат, 1957. - 176 с.). Недоліком цієї установки є низька ступінь розчинення кисню. Відома установка для аерації води основним елементом якої є водоповітряний ежектор (Золотова Е.Ф., Асc Г.Ю. Очистка воды от железа, марганца, фтора и сероводорода. Μ., Стройиздат, 1957, 176 с.). Недоліком даної установки є різке зменшення ступеня збагачення води киснем через забивання її осадом. Найбільш близьким за технічною суттю та досягнутим ефектом до корисної моделі є установка для імпульсної дискретної подачі газу (Долінский А.А. Исследование влияния импульсно дискретной обработки газа с частотой 100-5000 Гц на процессы абсорбции / Долинский Α.Α., Корчинский А.А., В.В. Панчишин // Промышленная теплотехника. - Т. 5, № 3, 1983. - С. 30-33), яка складається з ємності, барбатажного диспергатора, електропривода, компресора. Диспергатор складається з трьох перфорованих знімних дисків (одного рухомого та двох нерухомих). Середній рухомий диск через вал приводиться в обертання електродвигуном. Недоліком даної установки є необхідність оснащення її компресором. В основу корисної моделі поставлена задача вдосконалення установки для аераційного знезалізнення підземних вод шляхом використання, як аераційного пристрою роторнопульсаційного апарата, що забезпечить збільшення масообміну кисню повітря і води та зменшить тривалість процесу аерації. Поставлена задача вирішується тим, що в установці для аераційного знезалізнення підземних вод, що містить ємність, аераційний пристрій та електропривід, згідно з корисною моделлю, аераційним пристроєм є роторно-пульсаційний апарат, який складається з коаксіально розташованих статора та двох роторів, які виконані у формі циліндрів, в тілі яких просвердлені 60 наскрізних поздовжніх прорізи. Радіальна щілина між робочими органами ротор-статор-ротор складає 150-300 мкм, крім цього із зовнішньої сторони роторнопульсаційного апарата, встановлено 6 лопаток, які забезпечують постачання повітря в робочій зоні установки. Емність з'єднана з роторно-пульсаційним апаратом установки, який працює в режимі рециркуляції. Використання, як аераційного пристрою, роторно-пульсаційного апарата дозволяє інтенсифікувати масоперенос в процесі насичення води киснем повітря, що забезпечить 2+ активацію реакції окислення іонів Fe і зниження їх концентрації до 0,02 мг/л. Суть корисної моделі пояснюється кресленням, на якому зображено схему установки для аераційного знезалізнення підземних вод. Установка для аераційного знезалізнення підземних вод складається з ємності 1, кришки з люком для заливу води 2, яка оснащена охолоджуючою сорочкою 3. Ємність 1, на якій встановлена заслінка 4, з'єднується трубопроводом з роторно-пульсаційним апаратом 5, який приводиться в дію електродвигуном 6. Напірний трубопровід закінчується триходовим краном 8, який спрямовує водоповітряну суміш або в трубопровід рециркуляції, або до збірника. Повітря, кисень якого потрібно розчинити у воді, подається через окремий трубопровід до всмоктуючого трубопроводу. Установка працює наступним чином: В приймальну ємність 1 подається підземна вода. Вмикають роторно-пульсаційний апарат 5. Відкривають заслінку 4 і триходовий кран 8, який знаходиться в положенні, при якому водоповітряна суміш циркулює по контуру приймальна ємність - роторно-пульсаційний апарат ємність. Під час рециркуляції суміші відкривають двоходовий кран 7, через який надходить повітря із атмосфери, за рахунок розрідження, створюваного роторно-пульсаційним апаратом. Таким чином вода насичується киснем повітря в робочій камері роторно-пульсаційного апарата 5, який приводиться в дію електродвигуном 6. В процесі обробки повітряно-водяної суміші 3 кількість розчиненого кисню досягає максимально можливої величини і становить 8 мг/дм . Після закінчення аерації, відкривають триходовий кран 8 і вода насичена киснем надходить до збірника. 60 1 UA 114143 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Установка для аераційного знезалізнення підземних вод, що містить ємність, аераційний пристрій та електропривід, яка відрізняється тим, що аераційним пристроєм є роторнопульсаційний апарат, який складається з коаксіально розташованих статора та двох роторів, які мають форму циліндрів, в тілі яких просвердлені 60 наскрізних поздовжніх прорізів, радіальна щілина між робочими органами ротор-статор-ротор складає 150-300 мкм, крім цього, із зовнішньої сторони роторно-пульсаційного апарата встановлено 6 лопаток, які забезпечують постачання повітря в робочу зону установки, ємність з'єднана з роторно-пульсаційним апаратом, який працює в режимі рециркуляції. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
