Сталевий листовий гофрований профіль

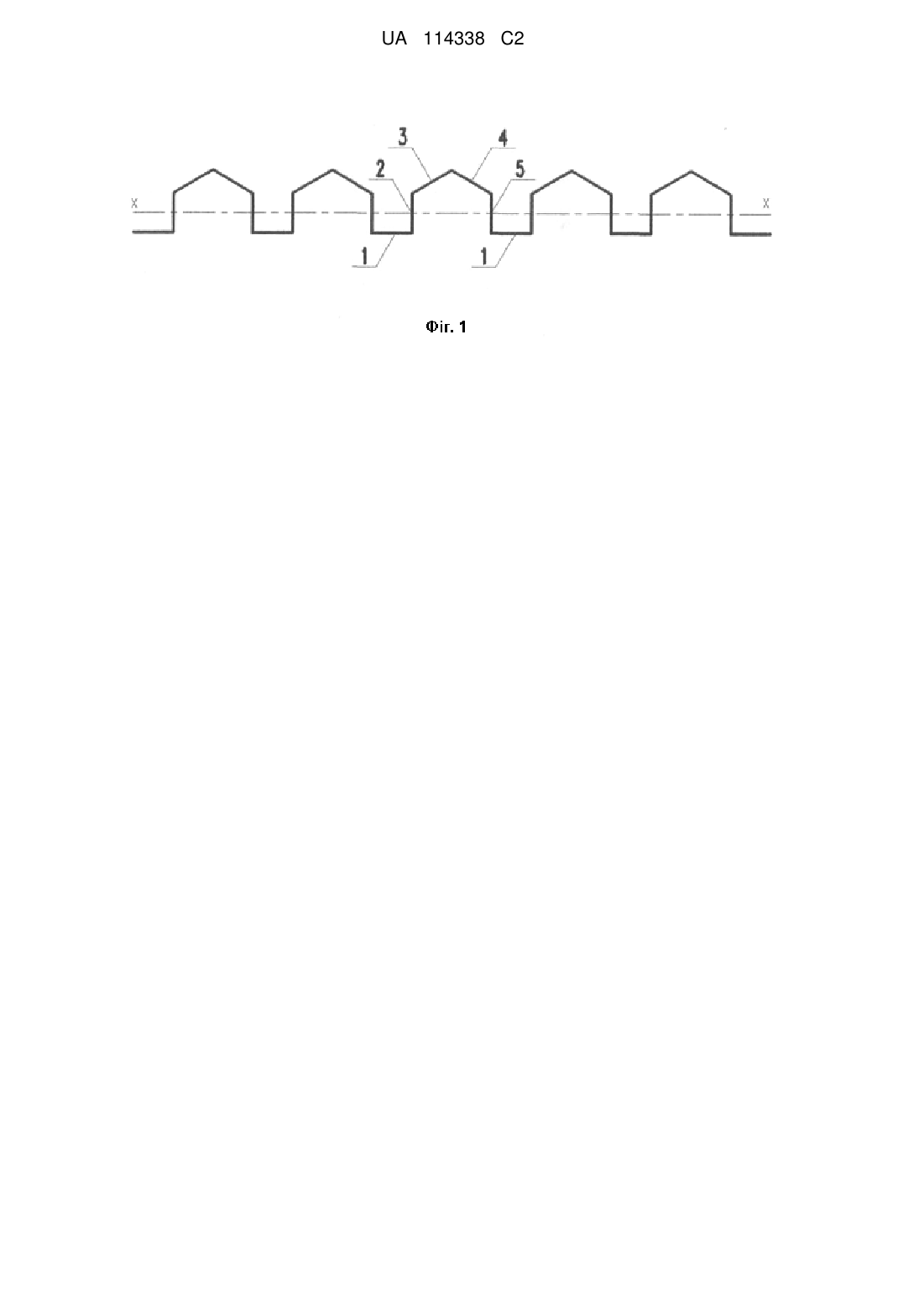

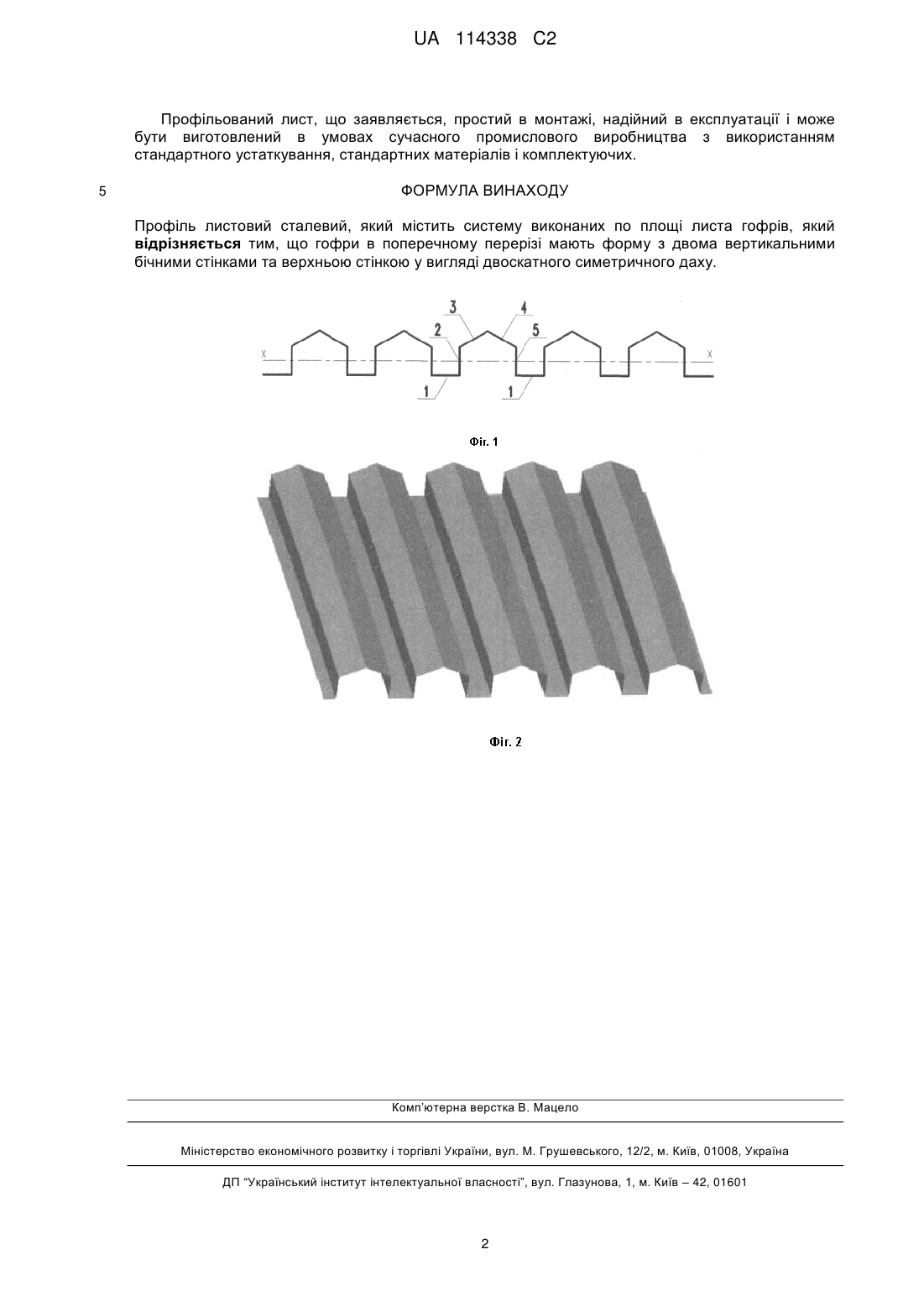

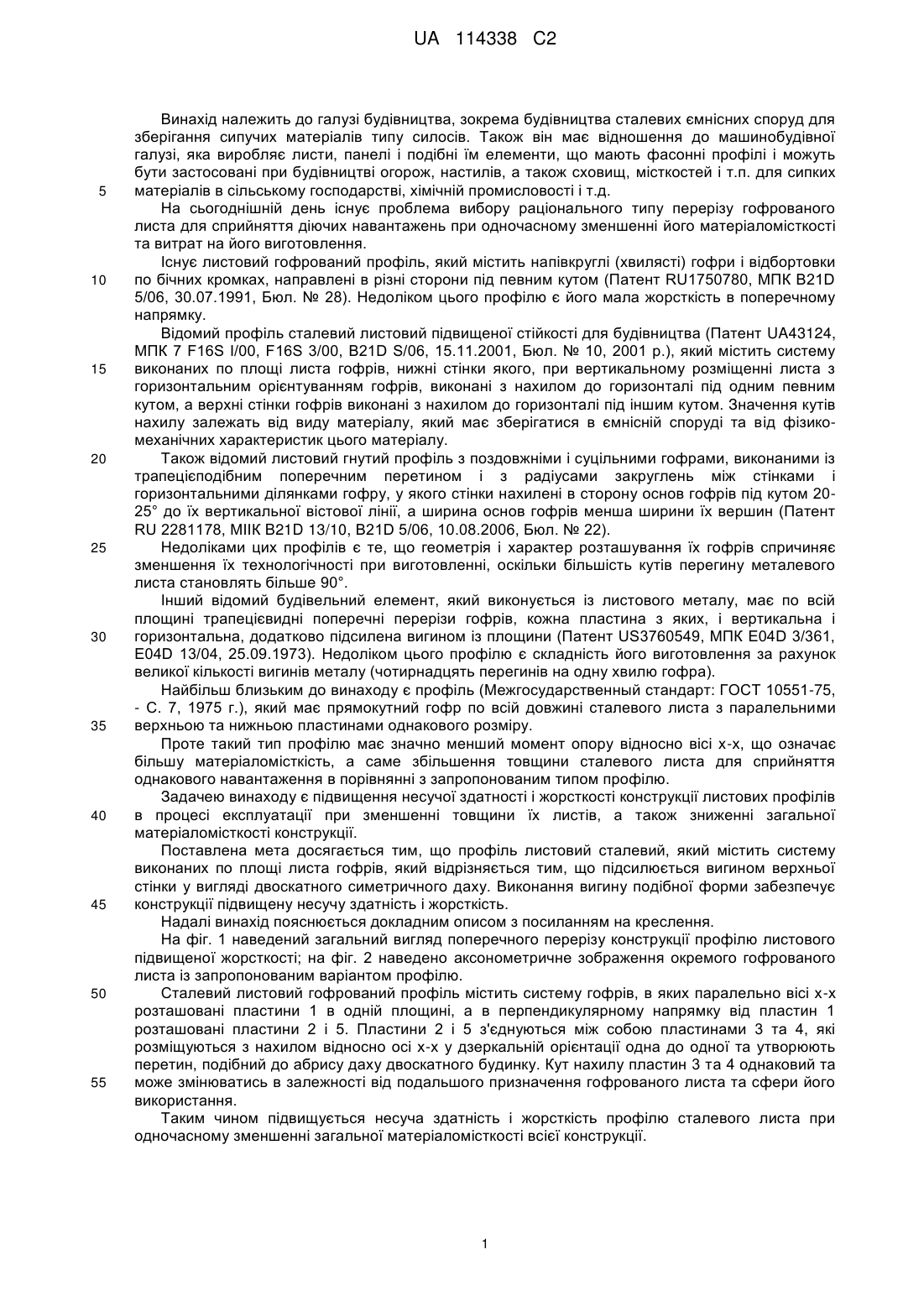

Реферат: Винахід належить до галузі будівництва, зокрема до будівництва сталевих ємнісних споруд для зберігання сипучих матеріалів типу силосів, а також до машинобудівної галузі, яка виробляє листи, панелі і подібні їм елементи. Профіль листовий сталевий містить систему виконаних по площі листа гофрів, які в поперечному перерізі мають форму з двома вертикальними бічними стінками та верхньою стінкою у вигляді двоскатного симетричного даху. Технічний результат полягає у підвищенні несучої здатності і жорсткості профілю сталевого листа при одночасному зменшенні його матеріаломісткості. UA 114338 C2 (12) UA 114338 C2 UA 114338 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі будівництва, зокрема будівництва сталевих ємнісних споруд для зберігання сипучих матеріалів типу силосів. Також він має відношення до машинобудівної галузі, яка виробляє листи, панелі і подібні їм елементи, що мають фасонні профілі і можуть бути застосовані при будівництві огорож, настилів, а також сховищ, місткостей і т.п. для сипких матеріалів в сільському господарстві, хімічній промисловості і т.д. На сьогоднішній день існує проблема вибору раціонального типу перерізу гофрованого листа для сприйняття діючих навантажень при одночасному зменшенні його матеріаломісткості та витрат на його виготовлення. Існує листовий гофрований профіль, який містить напівкруглі (хвилясті) гофри і відбортовки по бічних кромках, направлені в різні сторони під певним кутом (Патент RU1750780, МПК B21D 5/06, 30.07.1991, Бюл. № 28). Недоліком цього профілю є його мала жорсткість в поперечному напрямку. Відомий профіль сталевий листовий підвищеної стійкості для будівництва (Патент UA43124, МПК 7 F16S I/00, F16S 3/00, B21D S/06, 15.11.2001, Бюл. № 10, 2001 p.), який містить систему виконаних по площі листа гофрів, нижні стінки якого, при вертикальному розміщенні листа з горизонтальним орієнтуванням гофрів, виконані з нахилом до горизонталі під одним певним кутом, а верхні стінки гофрів виконані з нахилом до горизонталі під іншим кутом. Значення кутів нахилу залежать від виду матеріалу, який має зберігатися в ємнісній споруді та від фізикомеханічних характеристик цього матеріалу. Також відомий листовий гнутий профіль з поздовжніми і суцільними гофрами, виконаними із трапецієподібним поперечним перетином і з радіусами закруглень між стінками і горизонтальними ділянками гофру, у якого стінки нахилені в сторону основ гофрів під кутом 2025° до їх вертикальної вістової лінії, а ширина основ гофрів менша ширини їх вершин (Патент RU 2281178, МІІК B21D 13/10, B21D 5/06, 10.08.2006, Бюл. № 22). Недоліками цих профілів є те, що геометрія і характер розташування їх гофрів спричиняє зменшення їх технологічності при виготовленні, оскільки більшість кутів перегину металевого листа становлять більше 90°. Інший відомий будівельний елемент, який виконується із листового металу, має по всій площині трапецієвидні поперечні перерізи гофрів, кожна пластина з яких, і вертикальна і горизонтальна, додатково підсилена вигином із площини (Патент US3760549, МПК E04D 3/361, E04D 13/04, 25.09.1973). Недоліком цього профілю є складність його виготовлення за рахунок великої кількості вигинів металу (чотирнадцять перегинів на одну хвилю гофра). Найбільш близьким до винаходу є профіль (Межгосударственный стандарт: ГОСТ 10551-75, - С. 7, 1975 г.), який має прямокутний гофр по всій довжині сталевого листа з паралельними верхньою та нижньою пластинами однакового розміру. Проте такий тип профілю має значно менший момент опору відносно вісі х-х, що означає більшу матеріаломісткість, а саме збільшення товщини сталевого листа для сприйняття однакового навантаження в порівнянні з запропонованим типом профілю. Задачею винаходу є підвищення несучої здатності і жорсткості конструкції листових профілів в процесі експлуатації при зменшенні товщини їх листів, а також зниженні загальної матеріаломісткості конструкції. Поставлена мета досягається тим, що профіль листовий сталевий, який містить систему виконаних по площі листа гофрів, який відрізняється тим, що підсилюється вигином верхньої стінки у вигляді двоскатного симетричного даху. Виконання вигину подібної форми забезпечує конструкції підвищену несучу здатність і жорсткість. Надалі винахід пояснюється докладним описом з посиланням на креслення. На фіг. 1 наведений загальний вигляд поперечного перерізу конструкції профілю листового підвищеної жорсткості; на фіг. 2 наведено аксонометричне зображення окремого гофрованого листа із запропонованим варіантом профілю. Сталевий листовий гофрований профіль містить систему гофрів, в яких паралельно вісі х-х розташовані пластини 1 в одній площині, а в перпендикулярному напрямку від пластин 1 розташовані пластини 2 і 5. Пластини 2 і 5 з'єднуються між собою пластинами 3 та 4, які розміщуються з нахилом відносно осі х-х у дзеркальній орієнтації одна до одної та утворюють перетин, подібний до абрису даху двоскатного будинку. Кут нахилу пластин 3 та 4 однаковий та може змінюватись в залежності від подальшого призначення гофрованого листа та сфери його використання. Таким чином підвищується несуча здатність і жорсткість профілю сталевого листа при одночасному зменшенні загальної матеріаломісткості всієї конструкції. 1 UA 114338 C2 Профільований лист, що заявляється, простий в монтажі, надійний в експлуатації і може бути виготовлений в умовах сучасного промислового виробництва з використанням стандартного устаткування, стандартних матеріалів і комплектуючих. 5 ФОРМУЛА ВИНАХОДУ Профіль листовий сталевий, який містить систему виконаних по площі листа гофрів, який відрізняється тим, що гофри в поперечному перерізі мають форму з двома вертикальними бічними стінками та верхньою стінкою у вигляді двоскатного симетричного даху. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
