Спосіб використання рекуператора тепла вентиляційного повітря на зустрічних потоках

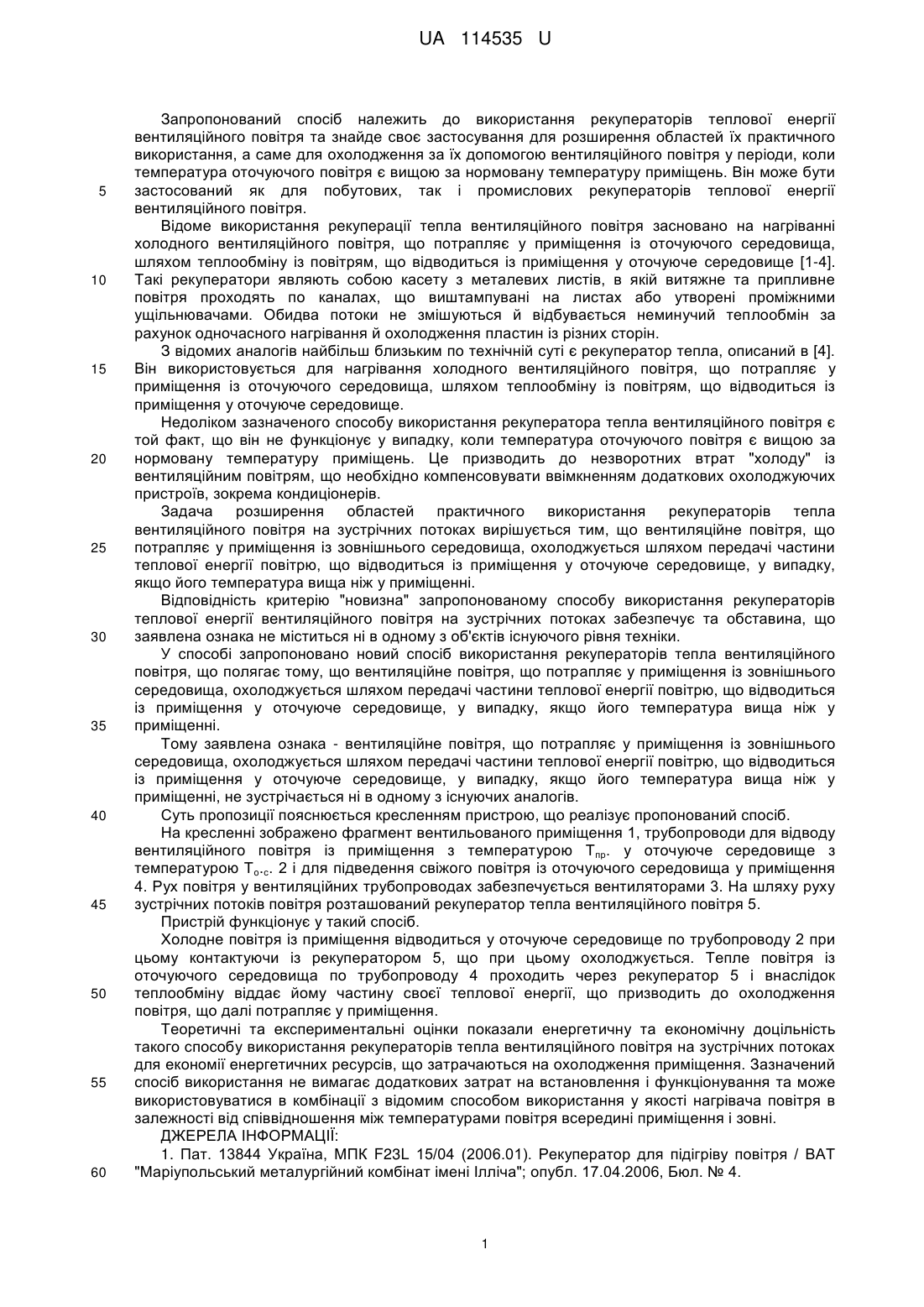

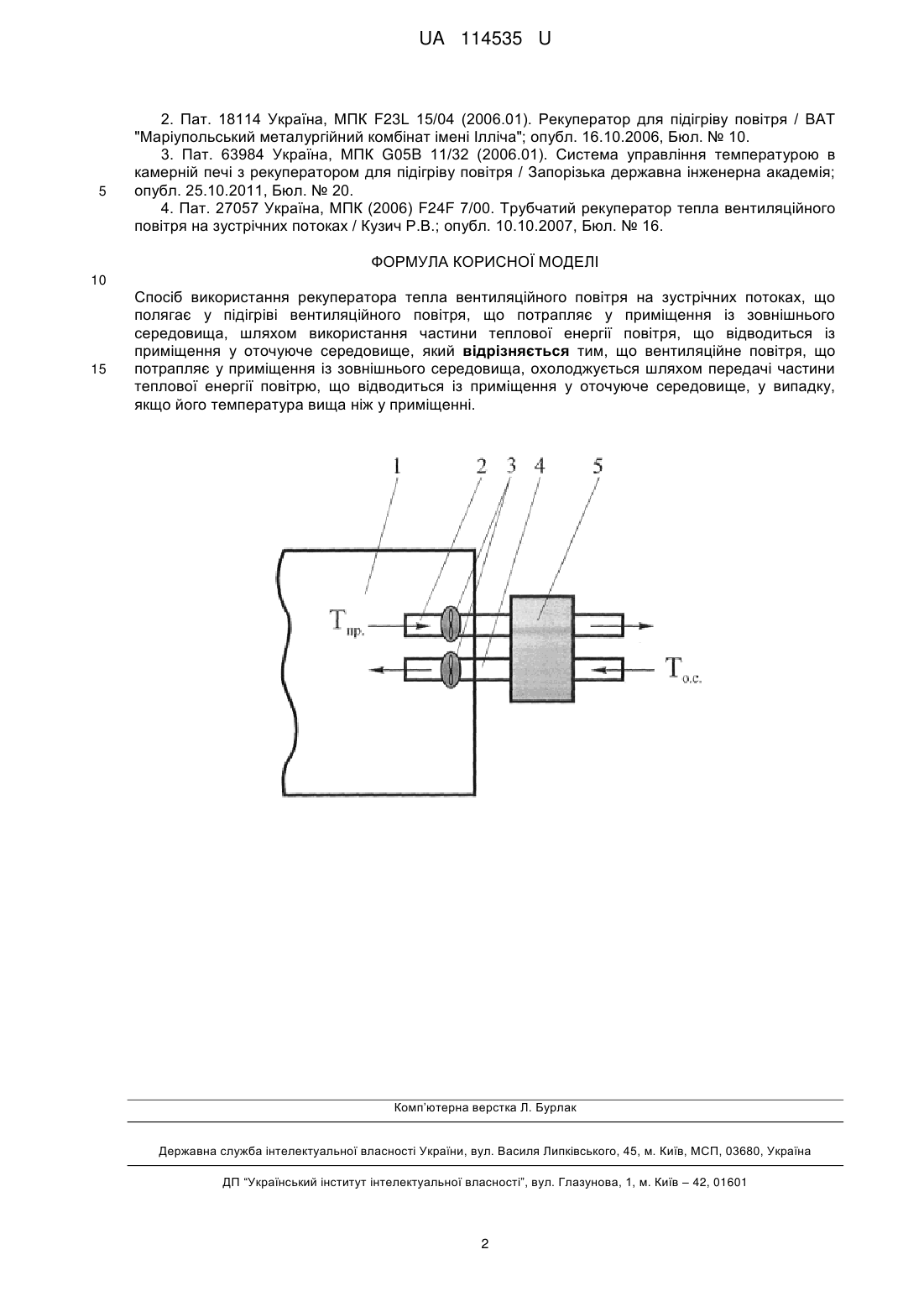

Реферат: Спосіб використання рекуператора тепла вентиляційного повітря на зустрічних потоках полягає у підігріві вентиляційного повітря, що потрапляє у приміщення із зовнішнього середовища, шляхом використання частини теплової енергії повітря, що відводиться із приміщення у оточуюче середовище. Вентиляційне повітря, що потрапляє у приміщення із зовнішнього середовища, охолоджується шляхом передачі частини теплової енергії повітрю, що відводиться із приміщення у оточуюче середовище, у випадку, якщо його температура вища ніж у приміщенні. UA 114535 U (12) UA 114535 U UA 114535 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований спосіб належить до використання рекуператорів теплової енергії вентиляційного повітря та знайде своє застосування для розширення областей їх практичного використання, а саме для охолодження за їх допомогою вентиляційного повітря у періоди, коли температура оточуючого повітря є вищою за нормовану температуру приміщень. Він може бути застосований як для побутових, так і промислових рекуператорів теплової енергії вентиляційного повітря. Відоме використання рекуперації тепла вентиляційного повітря засновано на нагріванні холодного вентиляційного повітря, що потрапляє у приміщення із оточуючого середовища, шляхом теплообміну із повітрям, що відводиться із приміщення у оточуюче середовище [1-4]. Такі рекуператори являють собою касету з металевих листів, в якій витяжне та припливне повітря проходять по каналах, що виштампувані на листах або утворені проміжними ущільнювачами. Обидва потоки не змішуються й відбувається неминучий теплообмін за рахунок одночасного нагрівання й охолодження пластин із різних сторін. З відомих аналогів найбільш близьким по технічній суті є рекуператор тепла, описаний в [4]. Він використовується для нагрівання холодного вентиляційного повітря, що потрапляє у приміщення із оточуючого середовища, шляхом теплообміну із повітрям, що відводиться із приміщення у оточуюче середовище. Недоліком зазначеного способу використання рекуператора тепла вентиляційного повітря є той факт, що він не функціонує у випадку, коли температура оточуючого повітря є вищою за нормовану температуру приміщень. Це призводить до незворотних втрат "холоду" із вентиляційним повітрям, що необхідно компенсовувати ввімкненням додаткових охолоджуючих пристроїв, зокрема кондиціонерів. Задача розширення областей практичного використання рекуператорів тепла вентиляційного повітря на зустрічних потоках вирішується тим, що вентиляційне повітря, що потрапляє у приміщення із зовнішнього середовища, охолоджується шляхом передачі частини теплової енергії повітрю, що відводиться із приміщення у оточуюче середовище, у випадку, якщо його температура вища ніж у приміщенні. Відповідність критерію "новизна" запропонованому способу використання рекуператорів теплової енергії вентиляційного повітря на зустрічних потоках забезпечує та обставина, що заявлена ознака не міститься ні в одному з об'єктів існуючого рівня техніки. У способі запропоновано новий спосіб використання рекуператорів тепла вентиляційного повітря, що полягає тому, що вентиляційне повітря, що потрапляє у приміщення із зовнішнього середовища, охолоджується шляхом передачі частини теплової енергії повітрю, що відводиться із приміщення у оточуюче середовище, у випадку, якщо його температура вища ніж у приміщенні. Тому заявлена ознака - вентиляційне повітря, що потрапляє у приміщення із зовнішнього середовища, охолоджується шляхом передачі частини теплової енергії повітрю, що відводиться із приміщення у оточуюче середовище, у випадку, якщо його температура вища ніж у приміщенні, не зустрічається ні в одному з існуючих аналогів. Суть пропозиції пояснюється кресленням пристрою, що реалізує пропонований спосіб. На кресленні зображено фрагмент вентильованого приміщення 1, трубопроводи для відводу вентиляційного повітря із приміщення з температурою Тпр. у оточуюче середовище з температурою Тo.с. 2 і для підведення свіжого повітря із оточуючого середовища у приміщення 4. Рух повітря у вентиляційних трубопроводах забезпечується вентиляторами 3. На шляху руху зустрічних потоків повітря розташований рекуператор тепла вентиляційного повітря 5. Пристрій функціонує у такий спосіб. Холодне повітря із приміщення відводиться у оточуюче середовище по трубопроводу 2 при цьому контактуючи із рекуператором 5, що при цьому охолоджується. Тепле повітря із оточуючого середовища по трубопроводу 4 проходить через рекуператор 5 і внаслідок теплообміну віддає йому частину своєї теплової енергії, що призводить до охолодження повітря, що далі потрапляє у приміщення. Теоретичні та експериментальні оцінки показали енергетичну та економічну доцільність такого способу використання рекуператорів тепла вентиляційного повітря на зустрічних потоках для економії енергетичних ресурсів, що затрачаються на охолодження приміщення. Зазначений спосіб використання не вимагає додаткових затрат на встановлення і функціонування та може використовуватися в комбінації з відомим способом використання у якості нагрівача повітря в залежності від співвідношення між температурами повітря всередині приміщення і зовні. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Пат. 13844 Україна, МПК F23L 15/04 (2006.01). Рекуператор для підігріву повітря / ВАТ "Маріупольський металургійний комбінат імені Ілліча"; опубл. 17.04.2006, Бюл. № 4. 1 UA 114535 U 5 2. Пат. 18114 Україна, МПК F23L 15/04 (2006.01). Рекуператор для підігріву повітря / ВАТ "Маріупольський металургійний комбінат імені Ілліча"; опубл. 16.10.2006, Бюл. № 10. 3. Пат. 63984 Україна, МПК G05B 11/32 (2006.01). Система управління температурою в камерній печі з рекуператором для підігріву повітря / Запорізька державна інженерна академія; опубл. 25.10.2011, Бюл. № 20. 4. Пат. 27057 Україна, МПК (2006) F24F 7/00. Трубчатий рекуператор тепла вентиляційного повітря на зустрічних потоках / Кузич Р.В.; опубл. 10.10.2007, Бюл. № 16. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб використання рекуператора тепла вентиляційного повітря на зустрічних потоках, що полягає у підігріві вентиляційного повітря, що потрапляє у приміщення із зовнішнього середовища, шляхом використання частини теплової енергії повітря, що відводиться із приміщення у оточуюче середовище, який відрізняється тим, що вентиляційне повітря, що потрапляє у приміщення із зовнішнього середовища, охолоджується шляхом передачі частини теплової енергії повітрю, що відводиться із приміщення у оточуюче середовище, у випадку, якщо його температура вища ніж у приміщенні. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
