Броня активна механічна

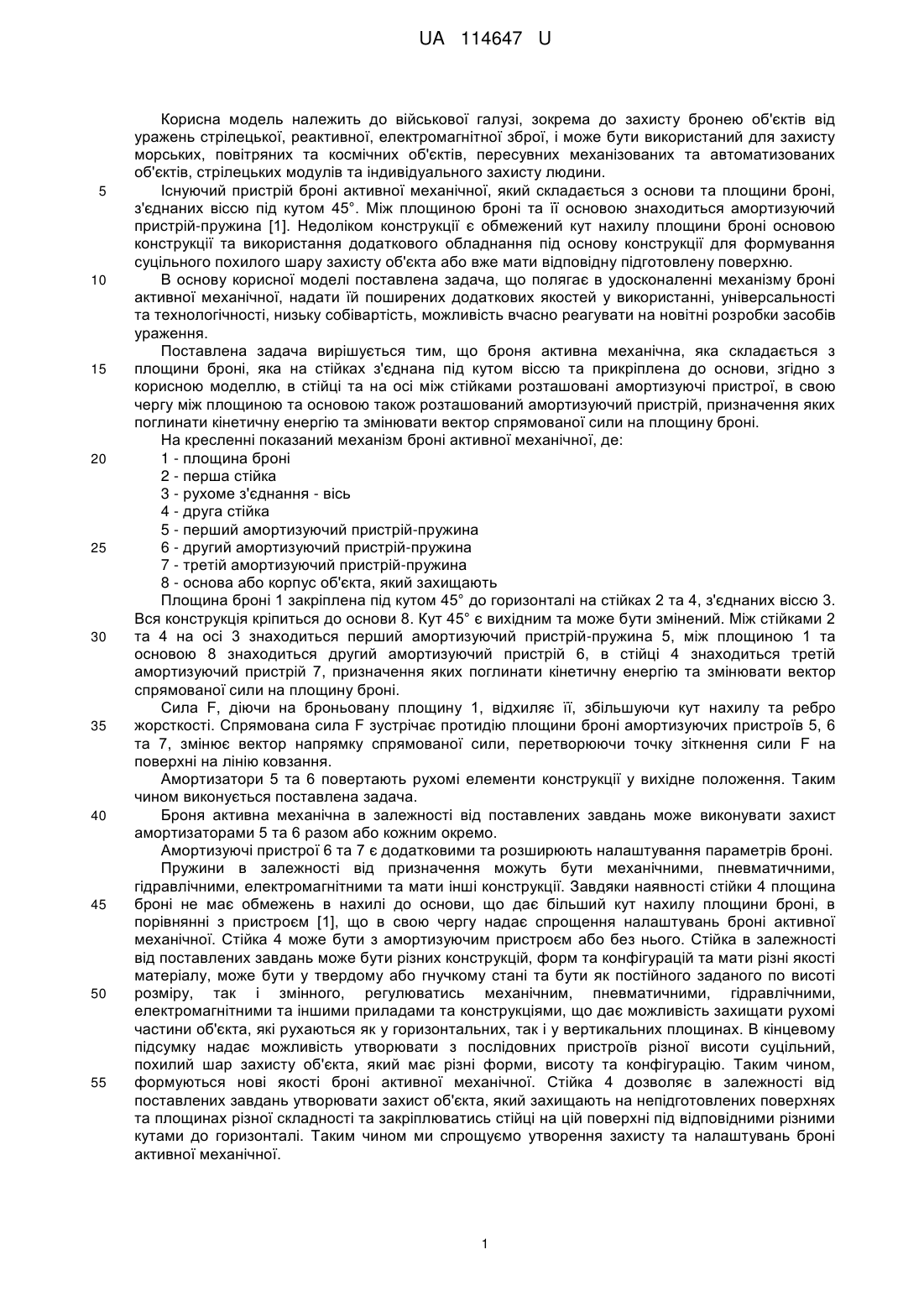

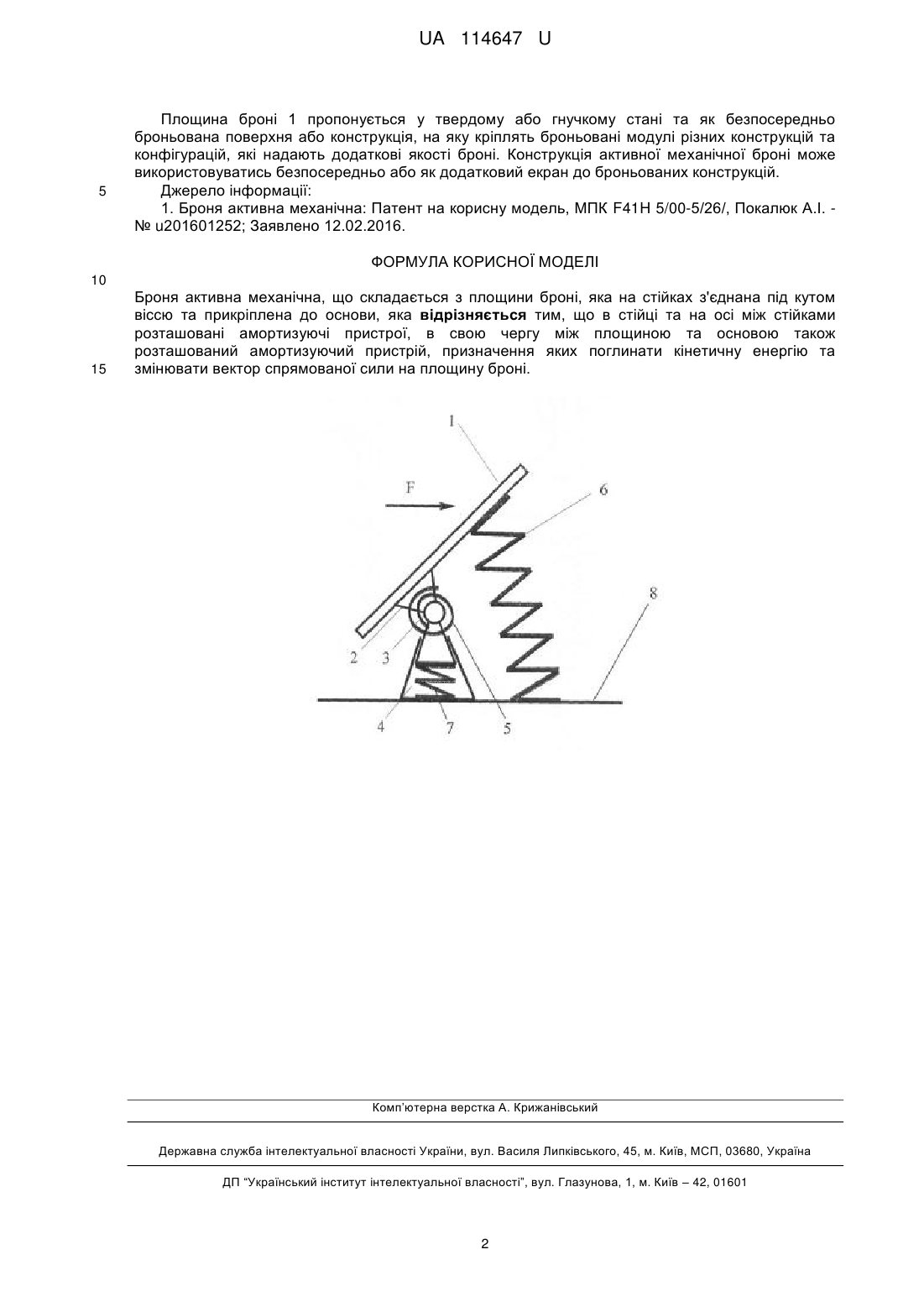

Реферат: UA 114647 U UA 114647 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до військової галузі, зокрема до захисту бронею об'єктів від уражень стрілецької, реактивної, електромагнітної зброї, і може бути використаний для захисту морських, повітряних та космічних об'єктів, пересувних механізованих та автоматизованих об'єктів, стрілецьких модулів та індивідуального захисту людини. Існуючий пристрій броні активної механічної, який складається з основи та площини броні, з'єднаних віссю під кутом 45°. Між площиною броні та її основою знаходиться амортизуючий пристрій-пружина [1]. Недоліком конструкції є обмежений кут нахилу площини броні основою конструкції та використання додаткового обладнання під основу конструкції для формування суцільного похилого шару захисту об'єкта або вже мати відповідну підготовлену поверхню. В основу корисної моделі поставлена задача, що полягає в удосконаленні механізму броні активної механічної, надати їй поширених додаткових якостей у використанні, універсальності та технологічності, низьку собівартість, можливість вчасно реагувати на новітні розробки засобів ураження. Поставлена задача вирішується тим, що броня активна механічна, яка складається з площини броні, яка на стійках з'єднана під кутом віссю та прикріплена до основи, згідно з корисною моделлю, в стійці та на осі між стійками розташовані амортизуючі пристрої, в свою чергу між площиною та основою також розташований амортизуючий пристрій, призначення яких поглинати кінетичну енергію та змінювати вектор спрямованої сили на площину броні. На кресленні показаний механізм броні активної механічної, де: 1 - площина броні 2 - перша стійка 3 - рухоме з'єднання - вісь 4 - друга стійка 5 - перший амортизуючий пристрій-пружина 6 - другий амортизуючий пристрій-пружина 7 - третій амортизуючий пристрій-пружина 8 - основа або корпус об'єкта, який захищають Площина броні 1 закріплена під кутом 45° до горизонталі на стійках 2 та 4, з'єднаних віссю 3. Вся конструкція кріпиться до основи 8. Кут 45° є вихідним та може бути змінений. Між стійками 2 та 4 на осі 3 знаходиться перший амортизуючий пристрій-пружина 5, між площиною 1 та основою 8 знаходиться другий амортизуючий пристрій 6, в стійці 4 знаходиться третій амортизуючий пристрій 7, призначення яких поглинати кінетичну енергію та змінювати вектор спрямованої сили на площину броні. Сила F, діючи на броньовану площину 1, відхиляє її, збільшуючи кут нахилу та ребро жорсткості. Спрямована сила F зустрічає протидію площини броні амортизуючих пристроїв 5, 6 та 7, змінює вектор напрямку спрямованої сили, перетворюючи точку зіткнення сили F на поверхні на лінію ковзання. Амортизатори 5 та 6 повертають рухомі елементи конструкції у вихідне положення. Таким чином виконується поставлена задача. Броня активна механічна в залежності від поставлених завдань може виконувати захист амортизаторами 5 та 6 разом або кожним окремо. Амортизуючі пристрої 6 та 7 є додатковими та розширюють налаштування параметрів броні. Пружини в залежності від призначення можуть бути механічними, пневматичними, гідравлічними, електромагнітними та мати інші конструкції. Завдяки наявності стійки 4 площина броні не має обмежень в нахилі до основи, що дає більший кут нахилу площини броні, в порівнянні з пристроєм [1], що в свою чергу надає спрощення налаштувань броні активної механічної. Стійка 4 може бути з амортизуючим пристроєм або без нього. Стійка в залежності від поставлених завдань може бути різних конструкцій, форм та конфігурацій та мати різні якості матеріалу, може бути у твердому або гнучкому стані та бути як постійного заданого по висоті розміру, так і змінного, регулюватись механічним, пневматичними, гідравлічними, електромагнітними та іншими приладами та конструкціями, що дає можливість захищати рухомі частини об'єкта, які рухаються як у горизонтальних, так і у вертикальних площинах. В кінцевому підсумку надає можливість утворювати з послідовних пристроїв різної висоти суцільний, похилий шар захисту об'єкта, який має різні форми, висоту та конфігурацію. Таким чином, формуються нові якості броні активної механічної. Стійка 4 дозволяє в залежності від поставлених завдань утворювати захист об'єкта, який захищають на непідготовлених поверхнях та площинах різної складності та закріплюватись стійці на цій поверхні під відповідними різними кутами до горизонталі. Таким чином ми спрощуємо утворення захисту та налаштувань броні активної механічної. 1 UA 114647 U 5 Площина броні 1 пропонується у твердому або гнучкому стані та як безпосередньо броньована поверхня або конструкція, на яку кріплять броньовані модулі різних конструкцій та конфігурацій, які надають додаткові якості броні. Конструкція активної механічної броні може використовуватись безпосередньо або як додатковий екран до броньованих конструкцій. Джерело інформації: 1. Броня активна механічна: Патент на корисну модель, МПК F41H 5/00-5/26/, Покалюк А.І. № u201601252; Заявлено 12.02.2016. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Броня активна механічна, що складається з площини броні, яка на стійках з'єднана під кутом віссю та прикріплена до основи, яка відрізняється тим, що в стійці та на осі між стійками розташовані амортизуючі пристрої, в свою чергу між площиною та основою також розташований амортизуючий пристрій, призначення яких поглинати кінетичну енергію та змінювати вектор спрямованої сили на площину броні. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
