Садовий ручний бур для кореневого підживлення рослин

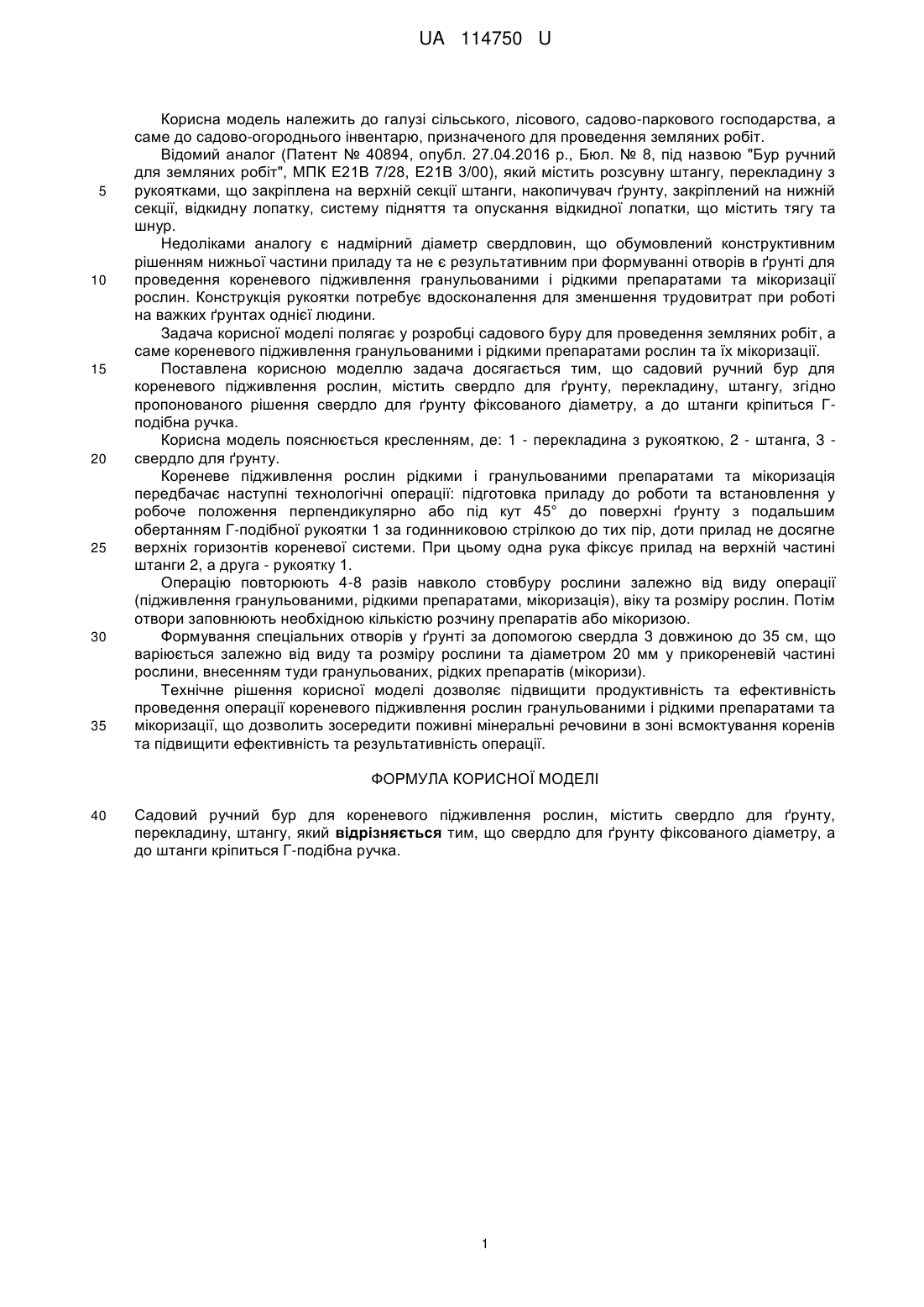

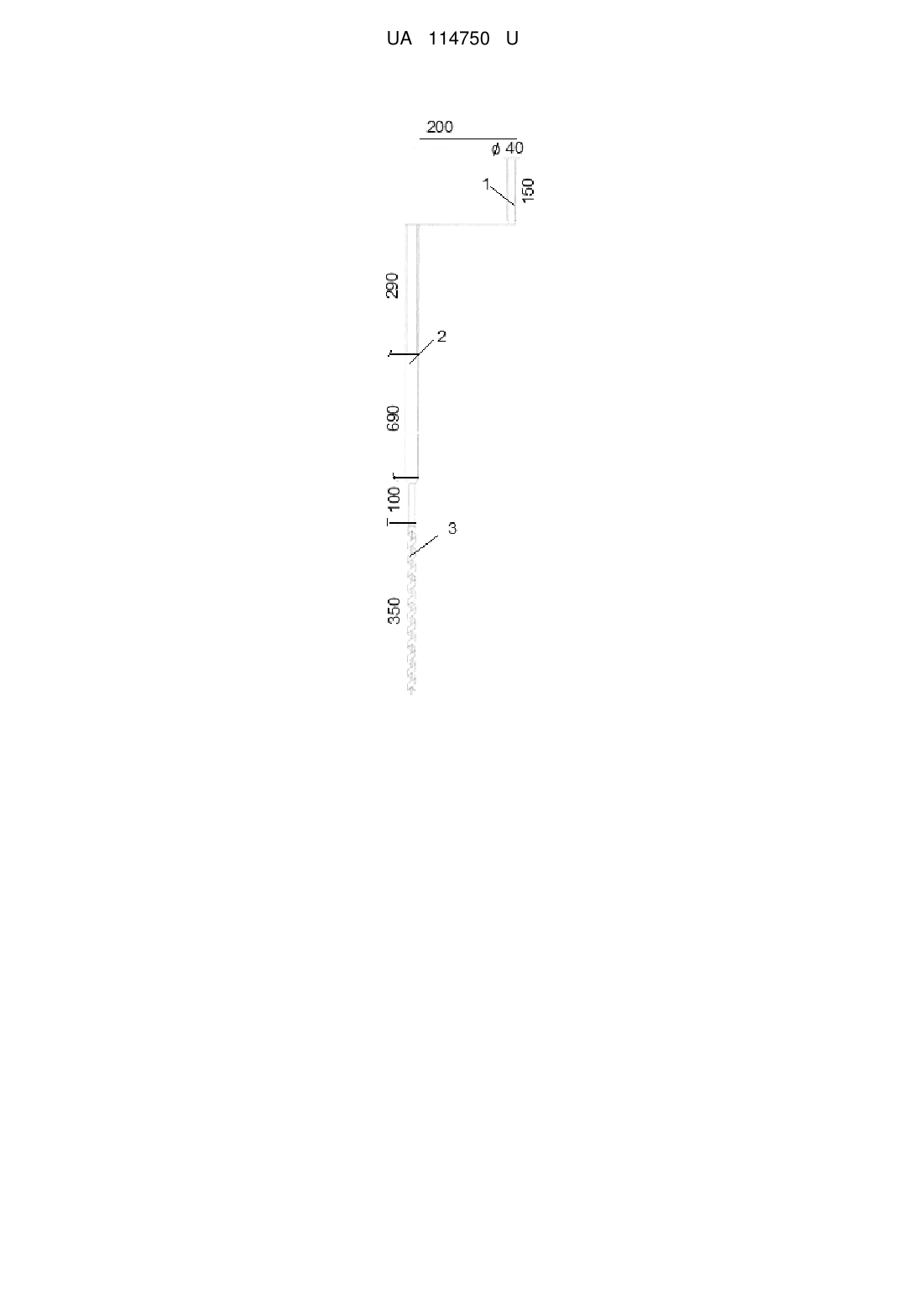

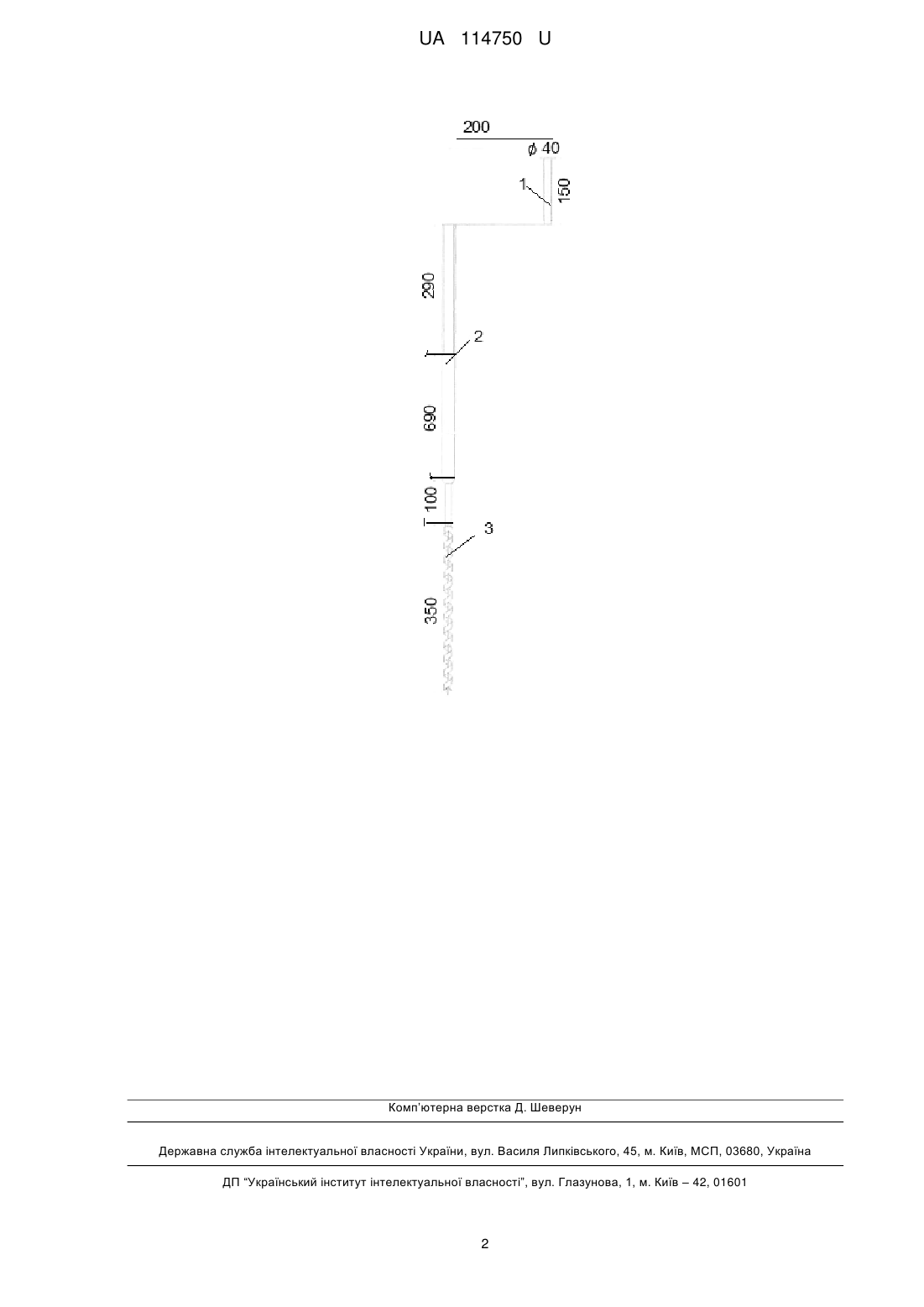

Реферат: Садовий ручний бур для кореневого підживлення рослин містить свердло для ґрунту, перекладину, штангу. При цьому, свердло для ґрунту фіксованого діаметру, а до штанги кріпиться Г-подібна ручка. UA 114750 U (12) UA 114750 U UA 114750 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільського, лісового, садово-паркового господарства, а саме до садово-огороднього інвентарю, призначеного для проведення земляних робіт. Відомий аналог (Патент № 40894, опубл. 27.04.2016 р., Бюл. № 8, під назвою "Бур ручний для земляних робіт", МПК Е21В 7/28, Е21В 3/00), який містить розсувну штангу, перекладину з рукоятками, що закріплена на верхній секції штанги, накопичувач ґрунту, закріплений на нижній секції, відкидну лопатку, систему підняття та опускання відкидної лопатки, що містить тягу та шнур. Недоліками аналогу є надмірний діаметр свердловин, що обумовлений конструктивним рішенням нижньої частини приладу та не є результативним при формуванні отворів в ґрунті для проведення кореневого підживлення гранульованими і рідкими препаратами та мікоризації рослин. Конструкція рукоятки потребує вдосконалення для зменшення трудовитрат при роботі на важких ґрунтах однієї людини. Задача корисної моделі полягає у розробці садового буру для проведення земляних робіт, а саме кореневого підживлення гранульованими і рідкими препаратами рослин та їх мікоризації. Поставлена корисною моделлю задача досягається тим, що садовий ручний бур для кореневого підживлення рослин, містить свердло для ґрунту, перекладину, штангу, згідно пропонованого рішення свердло для ґрунту фіксованого діаметру, а до штанги кріпиться Гподібна ручка. Корисна модель пояснюється кресленням, де: 1 - перекладина з рукояткою, 2 - штанга, 3 свердло для ґрунту. Кореневе підживлення рослин рідкими і гранульованими препаратами та мікоризація передбачає наступні технологічні операції: підготовка приладу до роботи та встановлення у робоче положення перпендикулярно або під кут 45° до поверхні ґрунту з подальшим обертанням Г-подібної рукоятки 1 за годинниковою стрілкою до тих пір, доти прилад не досягне верхніх горизонтів кореневої системи. При цьому одна рука фіксує прилад на верхній частині штанги 2, а друга - рукоятку 1. Операцію повторюють 4-8 разів навколо стовбуру рослини залежно від виду операції (підживлення гранульованими, рідкими препаратами, мікоризація), віку та розміру рослин. Потім отвори заповнюють необхідною кількістю розчину препаратів або мікоризою. Формування спеціальних отворів у ґрунті за допомогою свердла 3 довжиною до 35 см, що варіюється залежно від виду та розміру рослини та діаметром 20 мм у прикореневій частині рослини, внесенням туди гранульованих, рідких препаратів (мікоризи). Технічне рішення корисної моделі дозволяє підвищити продуктивність та ефективність проведення операції кореневого підживлення рослин гранульованими і рідкими препаратами та мікоризації, що дозволить зосередити поживні мінеральні речовини в зоні всмоктування коренів та підвищити ефективність та результативність операції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Садовий ручний бур для кореневого підживлення рослин, містить свердло для ґрунту, перекладину, штангу, який відрізняється тим, що свердло для ґрунту фіксованого діаметру, а до штанги кріпиться Г-подібна ручка. 1 UA 114750 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
