Саморозвантажувальний спосіб підсилення пошкодженого опорного вузла дерев’яної ферми

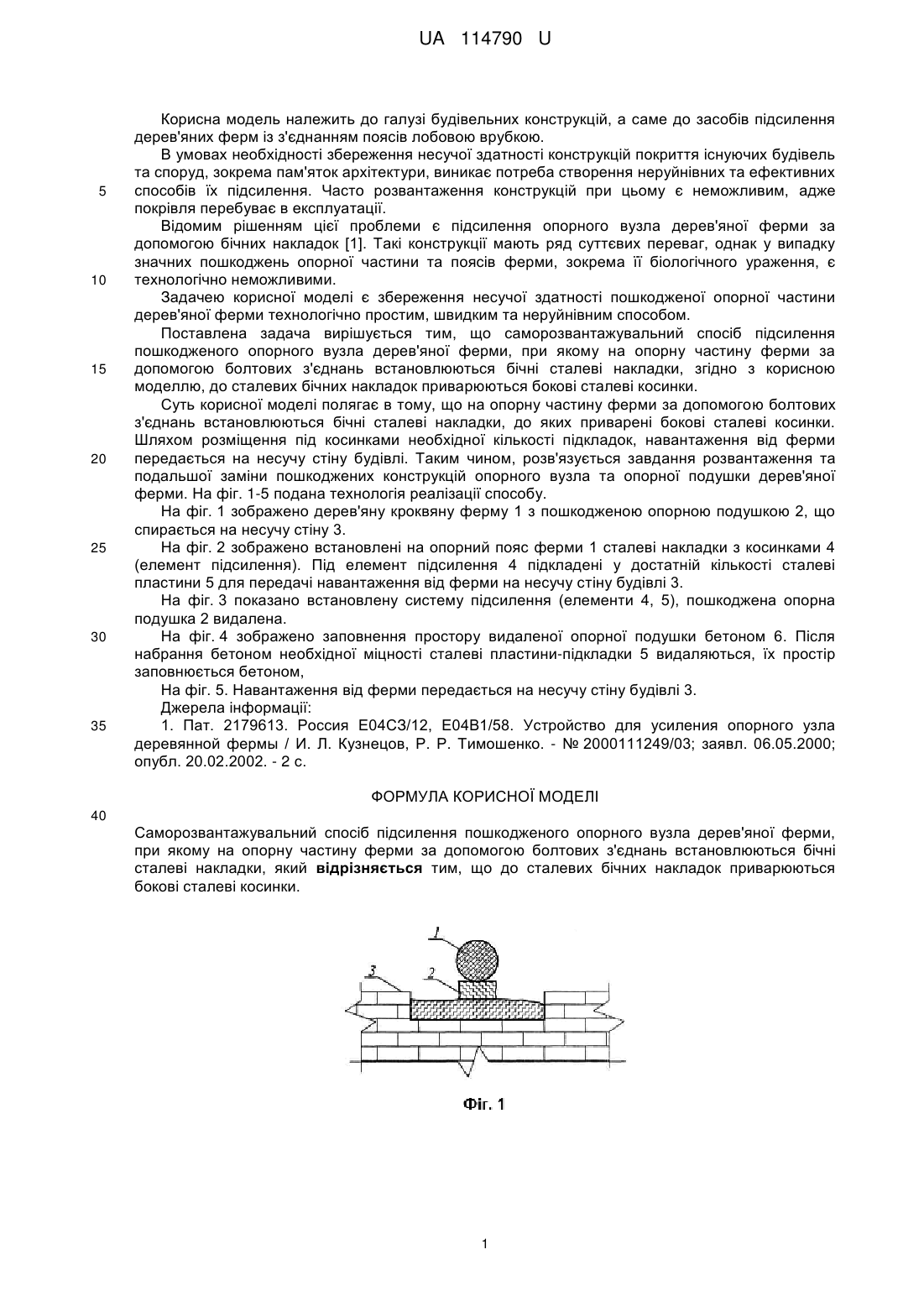

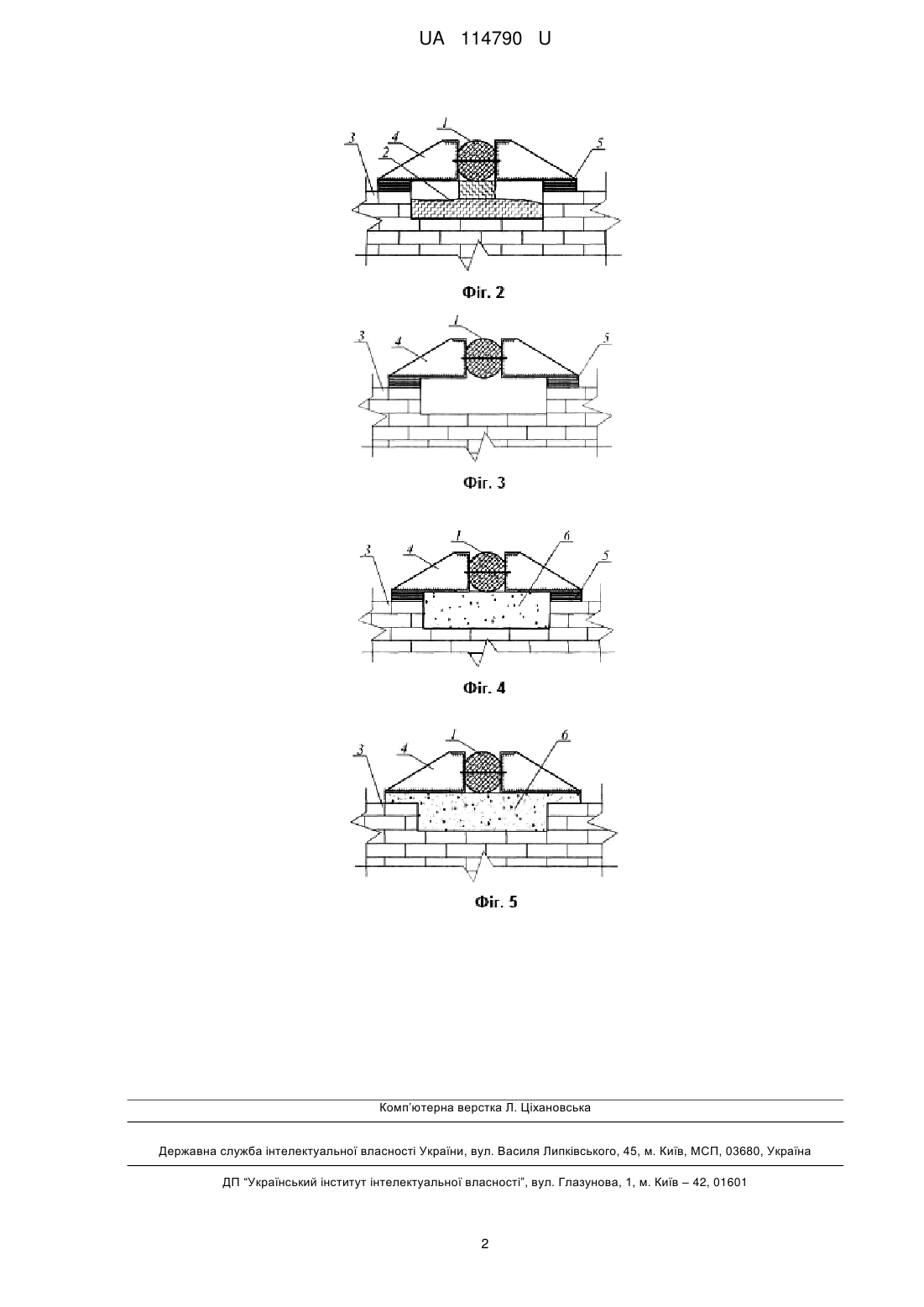

Реферат: Саморозвантажувальний спосіб підсилення пошкодженого опорного вузла дерев'яної ферми, при якому на опорну частину ферми за допомогою болтових з'єднань встановлюються бічні сталеві накладки. До сталевих бічних накладок приварюються бокові сталеві косинки. UA 114790 U (12) UA 114790 U UA 114790 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівельних конструкцій, а саме до засобів підсилення дерев'яних ферм із з'єднанням поясів лобовою врубкою. В умовах необхідності збереження несучої здатності конструкцій покриття існуючих будівель та споруд, зокрема пам'яток архітектури, виникає потреба створення неруйнівних та ефективних способів їх підсилення. Часто розвантаження конструкцій при цьому є неможливим, адже покрівля перебуває в експлуатації. Відомим рішенням цієї проблеми є підсилення опорного вузла дерев'яної ферми за допомогою бічних накладок [1]. Такі конструкції мають ряд суттєвих переваг, однак у випадку значних пошкоджень опорної частини та поясів ферми, зокрема її біологічного ураження, є технологічно неможливими. Задачею корисної моделі є збереження несучої здатності пошкодженої опорної частини дерев'яної ферми технологічно простим, швидким та неруйнівним способом. Поставлена задача вирішується тим, що саморозвантажувальний спосіб підсилення пошкодженого опорного вузла дерев'яної ферми, при якому на опорну частину ферми за допомогою болтових з'єднань встановлюються бічні сталеві накладки, згідно з корисною моделлю, до сталевих бічних накладок приварюються бокові сталеві косинки. Суть корисної моделі полягає в тому, що на опорну частину ферми за допомогою болтових з'єднань встановлюються бічні сталеві накладки, до яких приварені бокові сталеві косинки. Шляхом розміщення під косинками необхідної кількості підкладок, навантаження від ферми передається на несучу стіну будівлі. Таким чином, розв'язується завдання розвантаження та подальшої заміни пошкоджених конструкцій опорного вузла та опорної подушки дерев'яної ферми. На фіг. 1-5 подана технологія реалізації способу. На фіг. 1 зображено дерев'яну кроквяну ферму 1 з пошкодженою опорною подушкою 2, що спирається на несучу стіну 3. На фіг. 2 зображено встановлені на опорний пояс ферми 1 сталеві накладки з косинками 4 (елемент підсилення). Під елемент підсилення 4 підкладені у достатній кількості сталеві пластини 5 для передачі навантаження від ферми на несучу стіну будівлі 3. На фіг. 3 показано встановлену систему підсилення (елементи 4, 5), пошкоджена опорна подушка 2 видалена. На фіг. 4 зображено заповнення простору видаленої опорної подушки бетоном 6. Після набрання бетоном необхідної міцності сталеві пластини-підкладки 5 видаляються, їх простір заповнюється бетоном, На фіг. 5. Навантаження від ферми передається на несучу стіну будівлі 3. Джерела інформації: 1. Пат. 2179613. Россия Е04СЗ/12, Е04В1/58. Устройство для усиления опорного узла деревянной фермы / И. Л. Кузнецов, Р. Р. Тимошенко. - № 2000111249/03; заявл. 06.05.2000; опубл. 20.02.2002. - 2 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Саморозвантажувальний спосіб підсилення пошкодженого опорного вузла дерев'яної ферми, при якому на опорну частину ферми за допомогою болтових з'єднань встановлюються бічні сталеві накладки, який відрізняється тим, що до сталевих бічних накладок приварюються бокові сталеві косинки. 1 UA 114790 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
