Парогенератор

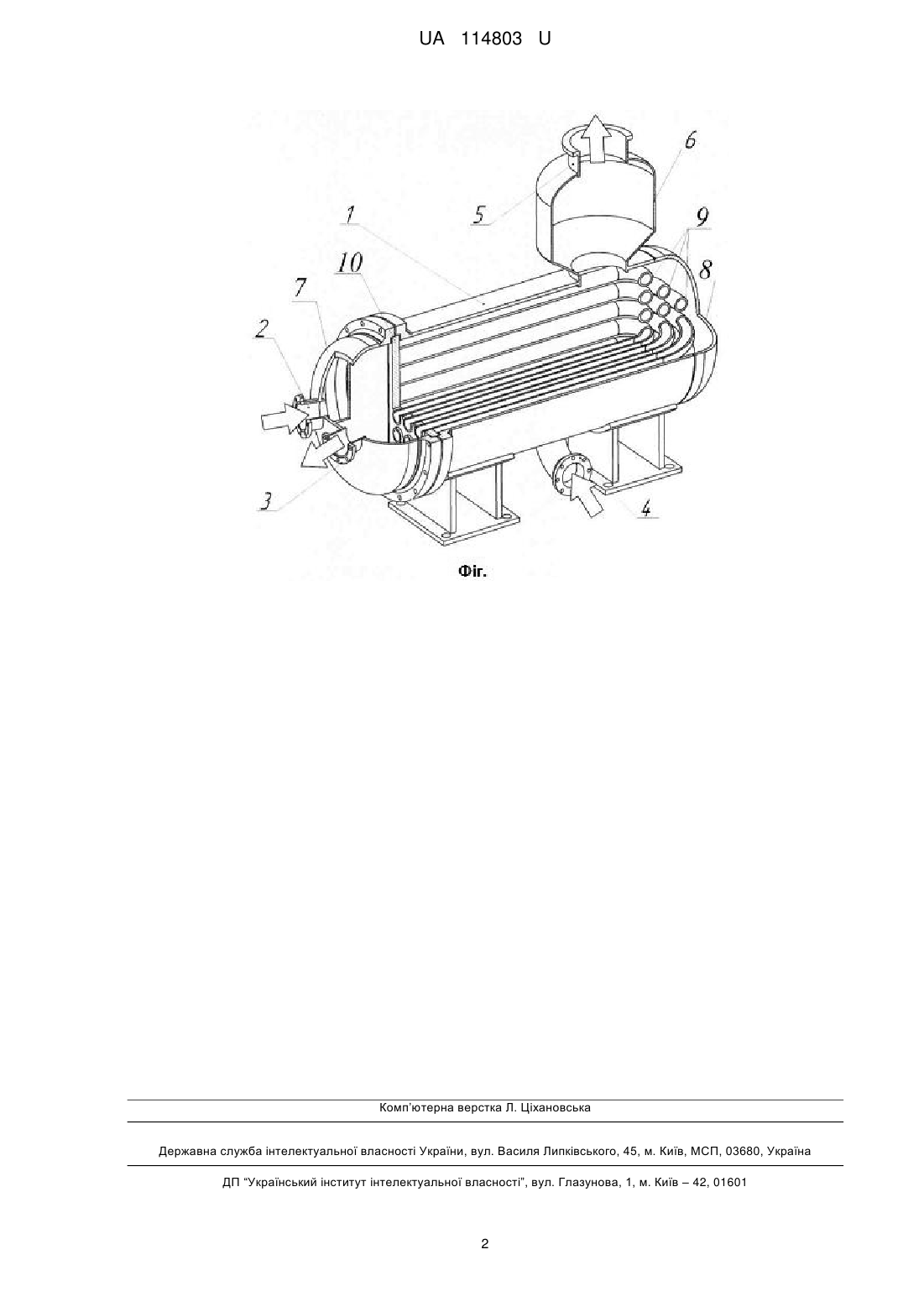

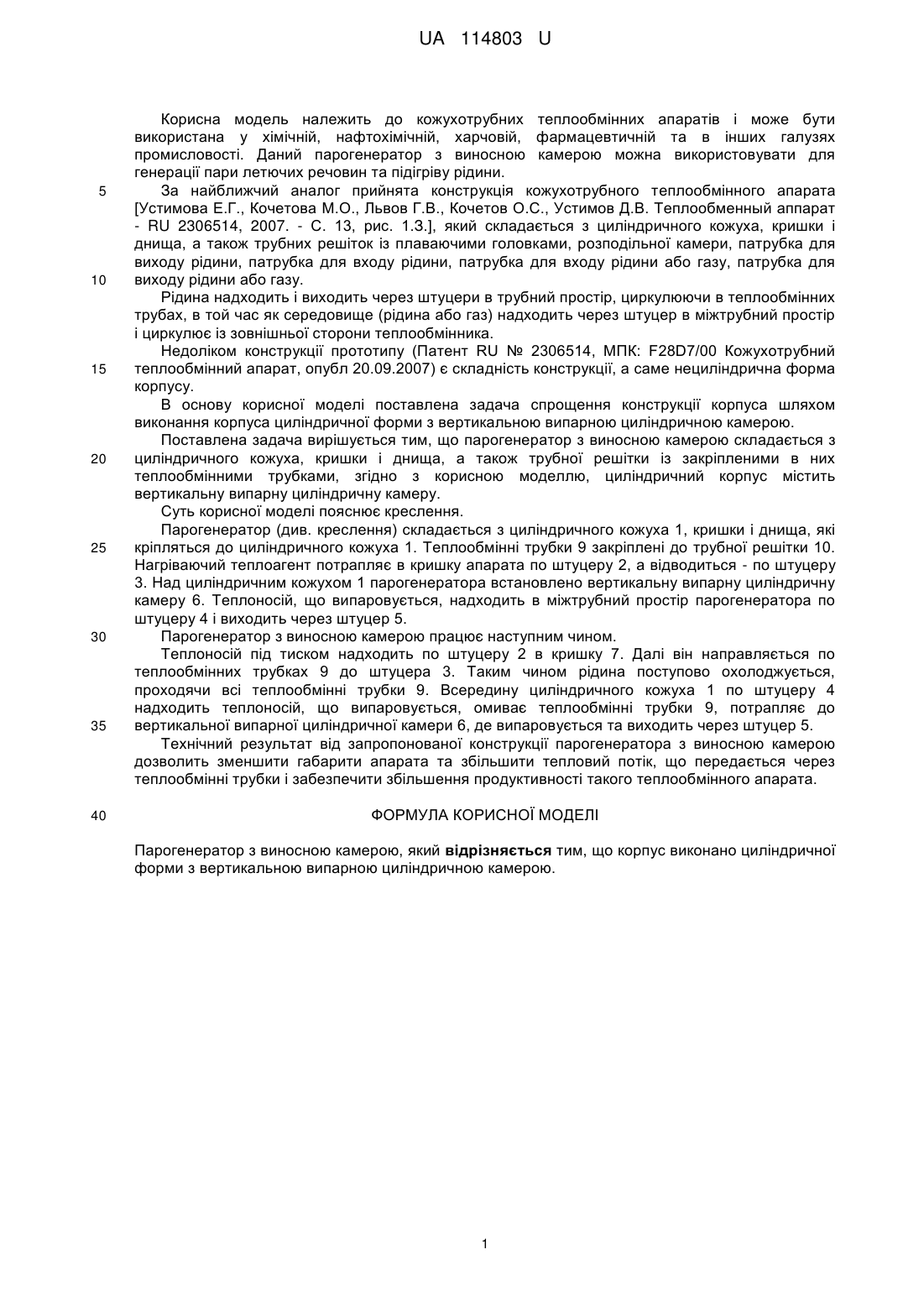

Реферат: Парогенератор з виносною камерою. Корпус виконано циліндричної форми з вертикальною випарною циліндричною камерою. UA 114803 U (54) ПАРОГЕНЕРАТОР UA 114803 U UA 114803 U 5 10 15 20 25 30 35 40 Корисна модель належить до кожухотрубних теплообмінних апаратів і може бути використана у хімічній, нафтохімічній, харчовій, фармацевтичній та в інших галузях промисловості. Даний парогенератор з виносною камерою можна використовувати для генерації пари летючих речовин та підігріву рідини. За найближчий аналог прийнята конструкція кожухотрубного теплообмінного апарата [Устимова Ε.Г., Кочетова Μ.О., Львов Г.В., Кочетов О.С., Устимов Д.В. Теплообменный аппарат - RU 2306514, 2007. - С. 13, рис. 1.З.], який складається з циліндричного кожуха, кришки і днища, а також трубних решіток із плаваючими головками, розподільної камери, патрубка для виходу рідини, патрубка для входу рідини, патрубка для входу рідини або газу, патрубка для виходу рідини або газу. Рідина надходить і виходить через штуцери в трубний простір, циркулюючи в теплообмінних трубах, в той час як середовище (рідина або газ) надходить через штуцер в міжтрубний простір і циркулює із зовнішньої сторони теплообмінника. Недоліком конструкції прототипу (Патент RU № 2306514, МПК: F28D7/00 Кожухотрубний теплообмінний апарат, опубл 20.09.2007) є складність конструкції, а саме нециліндрична форма корпусу. В основу корисної моделі поставлена задача спрощення конструкції корпуса шляхом виконання корпуса циліндричної форми з вертикальною випарною циліндричною камерою. Поставлена задача вирішується тим, що парогенератор з виносною камерою складається з циліндричного кожуха, кришки і днища, а також трубної решітки із закріпленими в них теплообмінними трубками, згідно з корисною моделлю, циліндричний корпус містить вертикальну випарну циліндричну камеру. Суть корисної моделі пояснює креслення. Парогенератор (див. креслення) складається з циліндричного кожуха 1, кришки і днища, які кріпляться до циліндричного кожуха 1. Теплообмінні трубки 9 закріплені до трубної решітки 10. Нагріваючий теплоагент потрапляє в кришку апарата по штуцеру 2, а відводиться - по штуцеру 3. Над циліндричним кожухом 1 парогенератора встановлено вертикальну випарну циліндричну камеру 6. Теплоносій, що випаровується, надходить в міжтрубний простір парогенератора по штуцеру 4 і виходить через штуцер 5. Парогенератор з виносною камерою працює наступним чином. Теплоносій під тиском надходить по штуцеру 2 в кришку 7. Далі він направляється по теплообмінних трубках 9 до штуцера 3. Таким чином рідина поступово охолоджується, проходячи всі теплообмінні трубки 9. Всередину циліндричного кожуха 1 по штуцеру 4 надходить теплоносій, що випаровується, омиває теплообмінні трубки 9, потрапляє до вертикальної випарної циліндричної камери 6, де випаровується та виходить через штуцер 5. Технічний результат від запропонованої конструкції парогенератора з виносною камерою дозволить зменшити габарити апарата та збільшити тепловий потік, що передається через теплообмінні трубки і забезпечити збільшення продуктивності такого теплообмінного апарата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Парогенератор з виносною камерою, який відрізняється тим, що корпус виконано циліндричної форми з вертикальною випарною циліндричною камерою. 1 UA 114803 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
