Пристрій для регулювання натягу плівкового матеріалу при намотці в рулон

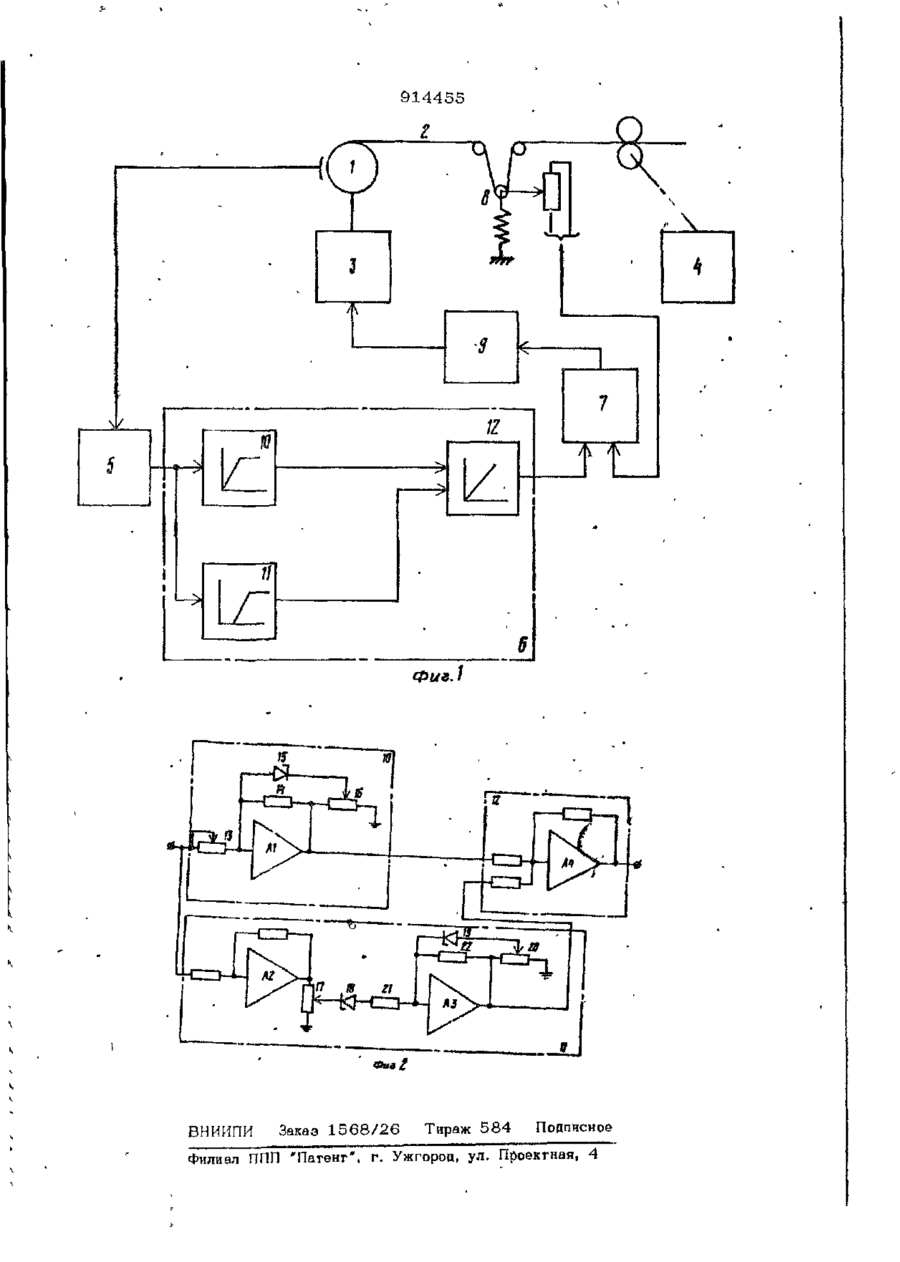

Союз Советских Социалистических Республик БРЕТЕНИЯ К (И) АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сенд-ну (22)Занвлено12,О3.8О (21)2 8 9 5 1 4 6 / 2 8 - 1 2 с присоединением заявки №, Государственный комитет СССР В 65 Н 23/04 G 11 В 15/54 (23)Приоритет — до пепан Опубликовано 2 3 . 0 3 . 8 2 . Бюллетень J & Ц V н открытия Дата опубликования описания 2 6 . 0 3 . 8 2 (72) Авторы изобретения (51 )М. Кл. (53)УДК621. .798.426 (088.8) И. Я, Воронешадй и В. Д. Охмакевич (71) Заявитель ( 5 4 ) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ НАТЯЖЕНИЯ ПЛЕНОЧНОГО МАТЕРИАЛА ПРИ НАМОТКЕ В РУЛОН 1 Изобретение относится к автоматическим устройствам для регулирования натяжения пленочных материалов в рулон и может быть использовано в технологических процессах производства пленок и пле5 ночных изделий. Известно устройство для регулирования натяжения пленочного материала при намотке в рулон, содержащее датчик диаметра рулона и датчик натяжения, подключенный к одному из входов регулятора на- 10 тяжения, выход которого посредством тиристорного преобразователя электрически связан с двигателем намотки рулона Щ . t s Недостатком известного устройства я в ляется поддержание постоянного натяжения материала по мере увеличения диаметра намотки, что приводит к сминанию ни- Q жних слоев и разрыхлению верхних слоев наматываемого рулона. Цель изобретения - повышение качества намотки. Поставленная цель достигается тем, устройство содержит масштабный усилитель, усилитель-ограничитель и усилитель-ограничитель с зоной нечувствительности, при этом выход датчика диаметра рулона подключен ко входам усилителя-ограничителя и усилителя-ограничителя с зоной нечувствительности, выходы которых посредством масштабного усилителя электрически связаны с вторым входом регулятора натяжения. На фиг. 1 изображена блок-схема устройства; на фиг. 2 - блок-схема програмами о-функиионапьного блока. Устройство содержит наматываемый рулон 1(фиг. 1 ) , обрабатываемый пленочный материал 2, двигатель намотки рулона 3 , подазсщие валки с двигателем 4 , датчик диаметра рулона 5, программно— функциональный блок 6, регулятор натяжеіия 7, датчик натяжения 8, тиристорныЙ греобраэователь 9 . Программно-функциональный блок 6 содержит усилитель-ограничитель 1 0 , усили 914455 тєяь-ограничитель с зоной нечувствительна натяжение пленочного материала останости 1 1 и масштабный усилитель 1 2 . ется постоянным. Усилитель—ограничитель 1 0 выполнен на При достижении диаметра наматываемоусилителе А 1 с резисторами 1 3 и 1 4 , го рулона 1 условного максимального знасоотношение которых определяет коэффичения сигнал с датчика диаметра рулона циент передачи, стабилитроном 1 5 и ре5 превысит значение порога нечувствитезистором 1 0 , задающих величину порога льности усилителя-ограничителя с зоной насыщения Усилитель- ограничитель с з о нечувствительности 1 1 , на выходе котоной нечувствительности 1 1 выполнен на рого появится сигнал обратной полярности усилителях А 2 и А 3 с резистором 1 7 и to п о отношению к выходному сигналу усилистабилитроном 1 8 , определяющих величителя-ограничителя 1 0 , т.е. сигнал на выну зоны нечувствительности, стабилитроходе масштабного усилителя 1 2 начнет ном 1 9 и резистором 2 0 , задающих поры уменьшаться. Таким образом, сигнал з а насыщения, резисторами 2 1 и 2 2 , отнодания на втором входе регулятора-натядіеиие которых определяет коэффициент пе-15 жения уменьшится, что приведет к уменьредачи. ' шению момента на валу двигателя намотМасштабный усилитель 12 вьшолнен на ^ РУпона 3 и уменьшению натяжения плеоперационном усилителе А 4 . , ночного материала. Устройство работает следующим обПредлагаемое устройство позволяет осуществлять управление натяжением пленочразом. ного материала при его намотке по заданВ начале намотки диаметр рулона 1 ной программе, что исключает деформацию минимальный и, соответственно, минимаи сминание внутренних витков материала льный сигнал с датчика диаметра рулона в рулоне. 5 подается на сходы усилителя-ограничителя 1 0 и усилителя-ограничителя с з о ной нечувствительности 1 1 , значение зоФ о р м у л а и з о б р е т е н и я ны нечувствительности которого больше Устройство для регулирования натяжепоступаемого на его вход сигнала. В ния пленочного материала при намотке в этом случае сигнал с датчика диаметра рулон, содержащее датчик диаметра рулорулона 5 усиливается последовательно на и датчик натяжения, подключенный к усилителем-ограничителем 1 0 , масштабодному из входов регулятора натяжения, ным усилителем 1 1 и поступает, как з а выход которого посредством тиристорнодающий натяжение, на второй вход регуго преобразователя электрически связан лятора натяжения 7, на первый вход которого подается сигнал с дат-чижа натяже- 35 с двигателем намотки рулона, о т л и ч а ю щ е е с я тем, что, с целью по- • ния 8. В соответствии с подаваемыми на вышёния качества намотки, оно имеет входы регулятора натяжения 7 сигналами масштабный усилитель, усилитель—огранион посредством тиристорного преобразочитель и усилитель-ограничитель с зоной вателя 9 управляет работой двигателя намотки рулона 3 , поддерживая требуемый^О на его валу момент. При увеличении диаметра рулона 1 при его намотке сигнал с датчика диаметра рулона 5 увеличивается и достигает значения, соответствующего порогу насыще- АК ния усилителя-ограничителя 1 0 , который входит в насыщение и далее уже не изменяет своей выходной величины.Таким образом, в дальнейшем при увеличении диаметра наматываемого рулона 1 до у с 5Q ловной максимальной величины задание нечувствительности, при этом выход датчика диаметра рулона подключен к входам усилителя-ограничителя и усилителяограничителя с зоной нечувствительности, выходы которых посредством масштабного усилителя электрически связаны с вторым входом регулятора натяжения. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 5 1 8 8 0 0 , кл. G 1 1 В 1 5 / 5 4 , 1 9 7 4 (прототип). ФигЛ Фиг і ВНИИПИ Заказ 1 5 6 8 / 2 6 Тираж 5 8 4 Подписное Филиал ППП 'Патент', г. Ужгород, ул. Проектная, 4
