Пристрій для провідникового знечулення

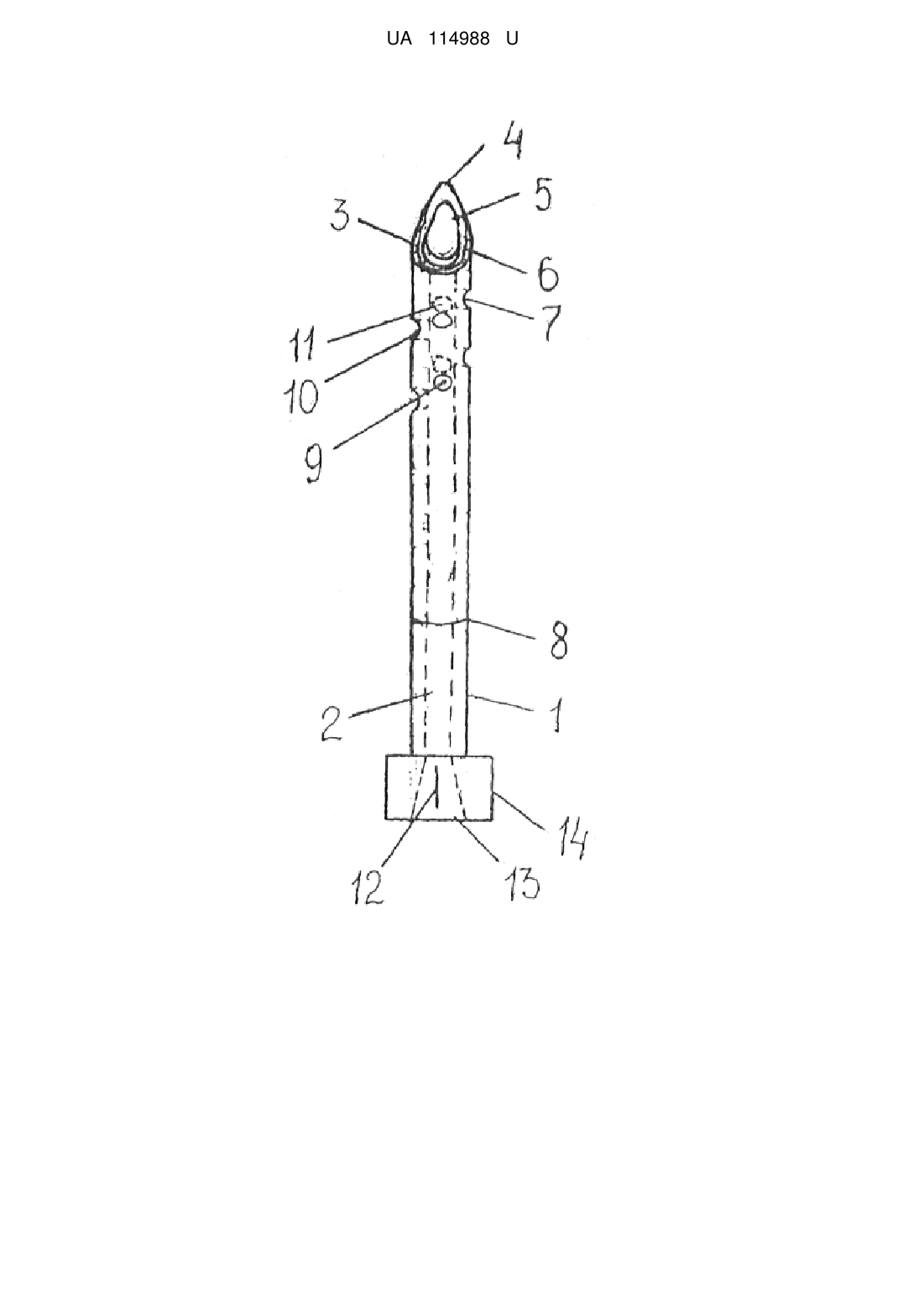

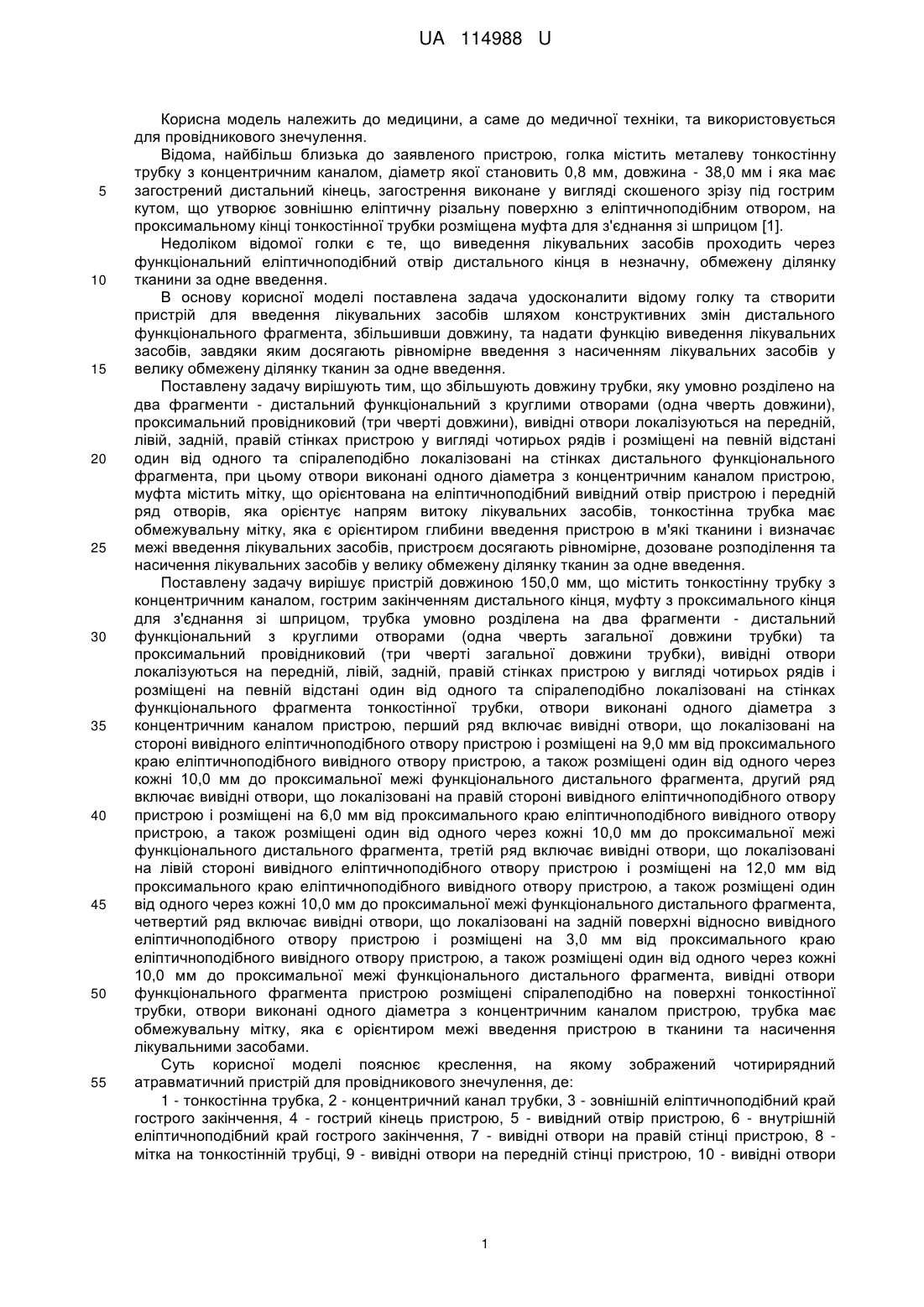

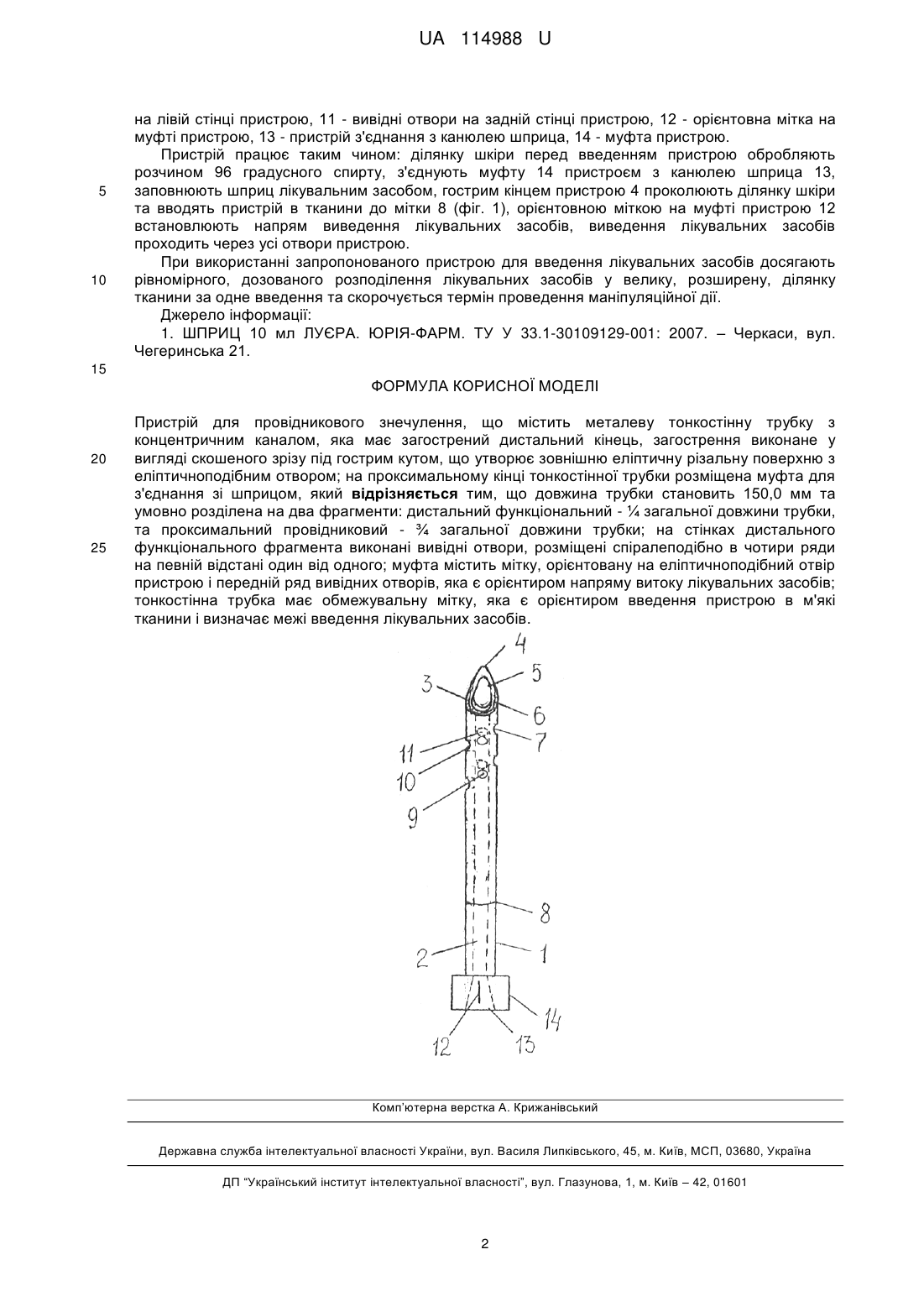

Реферат: Пристрій для провідникового знечулення містить металеву тонкостінну трубку з концентричним каналом, яка має загострений дистальний кінець. Загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну різальну поверхню з еліптичноподібним отвором. На проксимальному кінці тонкостінної трубки розміщена муфта для з'єднання зі шприцом. При цьому довжина трубки становить 150,0 мм та умовно розділена на два фрагменти: дистальний функціональний - ¼ загальної довжини трубки, та проксимальний провідниковий - ¾ загальної довжини трубки. На стінках дистального функціонального фрагмента виконані вивідні отвори, розміщені спіралеподібно в чотири ряди на певній відстані один від одного. Муфта містить мітку, орієнтовану на еліптичноподібний отвір пристрою і передній ряд вивідних отворів, яка є орієнтиром напряму витоку лікувальних засобів. Тонкостінна трубка має обмежувальну мітку, яка є орієнтиром введення пристрою в м'які тканини і визначає межі введення лікувальних засобів. UA 114988 U (12) UA 114988 U UA 114988 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для провідникового знечулення. Відома, найбільш близька до заявленого пристрою, голка містить металеву тонкостінну трубку з концентричним каналом, діаметр якої становить 0,8 мм, довжина - 38,0 мм і яка має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну різальну поверхню з еліптичноподібним отвором, на проксимальному кінці тонкостінної трубки розміщена муфта для з'єднання зі шприцом [1]. Недоліком відомої голки є те, що виведення лікувальних засобів проходить через функціональний еліптичноподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій для введення лікувальних засобів шляхом конструктивних змін дистального функціонального фрагмента, збільшивши довжину, та надати функцію виведення лікувальних засобів, завдяки яким досягають рівномірне введення з насиченням лікувальних засобів у велику обмежену ділянку тканин за одне введення. Поставлену задачу вирішують тим, що збільшують довжину трубки, яку умовно розділено на два фрагменти - дистальний функціональний з круглими отворами (одна чверть довжини), проксимальний провідниковий (три чверті довжини), вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно локалізовані на стінках дистального функціонального фрагмента, при цьому отвори виконані одного діаметра з концентричним каналом пристрою, муфта містить мітку, що орієнтована на еліптичноподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувальних засобів, тонкостінна трубка має обмежувальну мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межі введення лікувальних засобів, пристроєм досягають рівномірне, дозоване розподілення та насичення лікувальних засобів у велику обмежену ділянку тканин за одне введення. Поставлену задачу вирішує пристрій довжиною 150,0 мм, що містить тонкостінну трубку з концентричним каналом, гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання зі шприцом, трубка умовно розділена на два фрагменти - дистальний функціональний з круглими отворами (одна чверть загальної довжини трубки) та проксимальний провідниковий (три чверті загальної довжини трубки), вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно локалізовані на стінках функціонального фрагмента тонкостінної трубки, отвори виконані одного діаметра з концентричним каналом пристрою, перший ряд включає вивідні отвори, що локалізовані на стороні вивідного еліптичноподібного отвору пристрою і розміщені на 9,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою, а також розміщені один від одного через кожні 10,0 мм до проксимальної межі функціонального дистального фрагмента, другий ряд включає вивідні отвори, що локалізовані на правій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 6,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою, а також розміщені один від одного через кожні 10,0 мм до проксимальної межі функціонального дистального фрагмента, третій ряд включає вивідні отвори, що локалізовані на лівій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 12,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою, а також розміщені один від одного через кожні 10,0 мм до проксимальної межі функціонального дистального фрагмента, четвертий ряд включає вивідні отвори, що локалізовані на задній поверхні відносно вивідного еліптичноподібного отвору пристрою і розміщені на 3,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою, а також розміщені один від одного через кожні 10,0 мм до проксимальної межі функціонального дистального фрагмента, вивідні отвори функціонального фрагмента пристрою розміщені спіралеподібно на поверхні тонкостінної трубки, отвори виконані одного діаметра з концентричним каналом пристрою, трубка має обмежувальну мітку, яка є орієнтиром межі введення пристрою в тканини та насичення лікувальними засобами. Суть корисної моделі пояснює креслення, на якому зображений чотирирядний атравматичний пристрій для провідникового знечулення, де: 1 - тонкостінна трубка, 2 - концентричний канал трубки, 3 - зовнішній еліптичноподібний край гострого закінчення, 4 - гострий кінець пристрою, 5 - вивідний отвір пристрою, 6 - внутрішній еліптичноподібний край гострого закінчення, 7 - вивідні отвори на правій стінці пристрою, 8 мітка на тонкостінній трубці, 9 - вивідні отвори на передній стінці пристрою, 10 - вивідні отвори 1 UA 114988 U 5 10 на лівій стінці пристрою, 11 - вивідні отвори на задній стінці пристрою, 12 - орієнтовна мітка на муфті пристрою, 13 - пристрій з'єднання з канюлею шприца, 14 - муфта пристрою. Пристрій працює таким чином: ділянку шкіри перед введенням пристрою обробляють розчином 96 градусного спирту, з'єднують муфту 14 пристроєм з канюлею шприца 13, заповнюють шприц лікувальним засобом, гострим кінцем пристрою 4 проколюють ділянку шкіри та вводять пристрій в тканини до мітки 8 (фіг. 1), орієнтовною міткою на муфті пристрою 12 встановлюють напрям виведення лікувальних засобів, виведення лікувальних засобів проходить через усі отвори пристрою. При використанні запропонованого пристрою для введення лікувальних засобів досягають рівномірного, дозованого розподілення лікувальних засобів у велику, розширену, ділянку тканини за одне введення та скорочується термін проведення маніпуляційної дії. Джерело інформації: 1. ШПРИЦ 10 мл ЛУЄРА. ЮРІЯ-ФАРМ. ТУ У 33.1-30109129-001: 2007. – Черкаси, вул. Чегеринська 21. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для провідникового знечулення, що містить металеву тонкостінну трубку з концентричним каналом, яка має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну різальну поверхню з еліптичноподібним отвором; на проксимальному кінці тонкостінної трубки розміщена муфта для з'єднання зі шприцом, який відрізняється тим, що довжина трубки становить 150,0 мм та умовно розділена на два фрагменти: дистальний функціональний - ¼ загальної довжини трубки, та проксимальний провідниковий - ¾ загальної довжини трубки; на стінках дистального функціонального фрагмента виконані вивідні отвори, розміщені спіралеподібно в чотири ряди на певній відстані один від одного; муфта містить мітку, орієнтовану на еліптичноподібний отвір пристрою і передній ряд вивідних отворів, яка є орієнтиром напряму витоку лікувальних засобів; тонкостінна трубка має обмежувальну мітку, яка є орієнтиром введення пристрою в м'які тканини і визначає межі введення лікувальних засобів. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
