Полімерна композиція

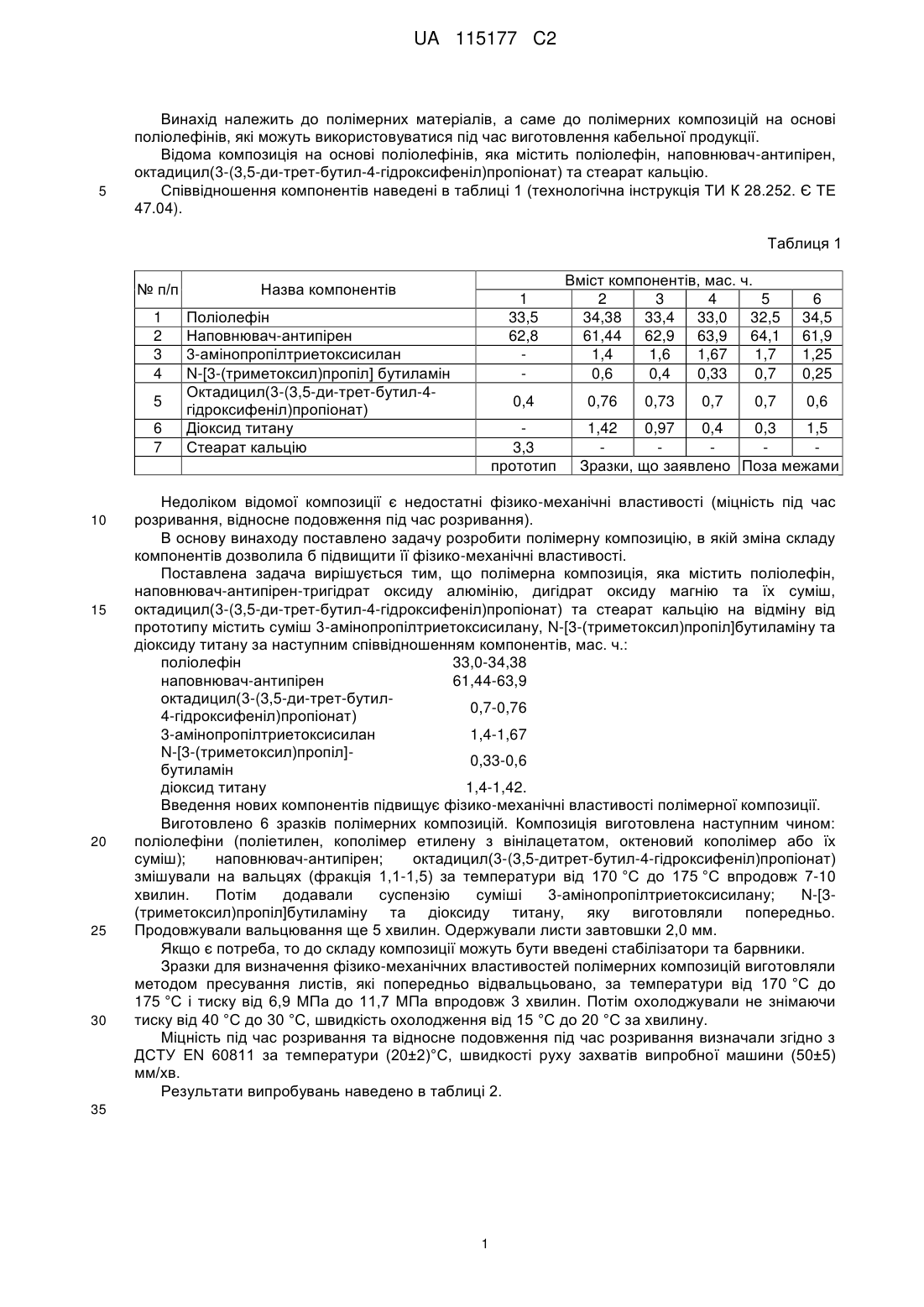

Реферат: Винахід належить до полімерних матеріалів, а саме до полімерної композиції на основі поліолефінів, яка може використовуватися під час виготовлення кабельної продукції, причому вказана композиція містить поліолефін, антипірен, 3-амінопропілтриетоксисилан, N-[3(триметоксил)пропіл]бутиламін, октадицил(3-(3,5-ди-трет-бутил-4-гідроксифеніл)пропіонат) та діоксиду титану. UA 115177 C2 (12) UA 115177 C2 UA 115177 C2 5 Винахід належить до полімерних матеріалів, а саме до полімерних композицій на основі поліолефінів, які можуть використовуватися під час виготовлення кабельної продукції. Відома композиція на основі поліолефінів, яка містить поліолефін, наповнювач-антипірен, октадицил(3-(3,5-ди-трет-бутил-4-гідроксифеніл)пропіонат) та стеарат кальцію. Співвідношення компонентів наведені в таблиці 1 (технологічна інструкція ТИ К 28.252. Є ТЕ 47.04). Таблиця 1 № п/п 1 2 3 4 5 6 7 10 15 20 25 30 Назва компонентів 1 33,5 62,8 Поліолефін Наповнювач-антипірен 3-амінопропілтриетоксисилан N-[3-(триметоксил)пропіл] бутиламін Октадицил(3-(3,5-ди-трет-бутил-4гідроксифеніл)пропіонат) Діоксид титану Стеарат кальцію 0,4 3,3 прототип Вміст компонентів, мас. ч. 2 3 4 5 34,38 33,4 33,0 32,5 61,44 62,9 63,9 64,1 1,4 1,6 1,67 1,7 0,6 0,4 0,33 0,7 0,76 0,73 0,7 0,7 6 34,5 61,9 1,25 0,25 0,6 1,42 0,97 0,4 0,3 1,5 Зразки, що заявлено Поза межами Недоліком відомої композиції є недостатні фізико-механічні властивості (міцність під час розривання, відносне подовження під час розривання). В основу винаходу поставлено задачу розробити полімерну композицію, в якій зміна складу компонентів дозволила б підвищити її фізико-механічні властивості. Поставлена задача вирішується тим, що полімерна композиція, яка містить поліолефін, наповнювач-антипірен-тригідрат оксиду алюмінію, дигідрат оксиду магнію та їх суміш, октадицил(3-(3,5-ди-трет-бутил-4-гідроксифеніл)пропіонат) та стеарат кальцію на відміну від прототипу містить суміш 3-амінопропілтриетоксисилану, N-[3-(триметоксил)пропіл]бутиламіну та діоксиду титану за наступним співвідношенням компонентів, мас. ч.: поліолефін 33,0-34,38 наповнювач-антипірен 61,44-63,9 октадицил(3-(3,5-ди-трет-бутил0,7-0,76 4-гідроксифеніл)пропіонат) 3-амінопропілтриетоксисилан 1,4-1,67 N-[3-(триметоксил)пропіл]0,33-0,6 бутиламін діоксид титану 1,4-1,42. Введення нових компонентів підвищує фізико-механічні властивості полімерної композиції. Виготовлено 6 зразків полімерних композицій. Композиція виготовлена наступним чином: поліолефіни (поліетилен, кополімер етилену з вінілацетатом, октеновий кополімер або їх суміш); наповнювач-антипірен; октадицил(3-(3,5-дитрет-бутил-4-гідроксифеніл)пропіонат) змішували на вальцях (фракція 1,1-1,5) за температури від 170 °C до 175 °C впродовж 7-10 хвилин. Потім додавали суспензію суміші 3-амінопропілтриетоксисилану; N-[3(триметоксил)пропіл]бутиламіну та діоксиду титану, яку виготовляли попередньо. Продовжували вальцювання ще 5 хвилин. Одержували листи завтовшки 2,0 мм. Якщо є потреба, то до складу композиції можуть бути введені стабілізатори та барвники. Зразки для визначення фізико-механічних властивостей полімерних композицій виготовляли методом пресування листів, які попередньо відвальцьовано, за температури від 170 °C до 175 °C і тиску від 6,9 МПа до 11,7 МПа впродовж 3 хвилин. Потім охолоджували не знімаючи тиску від 40 °C до 30 °C, швидкість охолодження від 15 °C до 20 °C за хвилину. Міцність під час розривання та відносне подовження під час розривання визначали згідно з ДСТУ EN 60811 за температури (20±2)°С, швидкості руху захватів випробної машини (50±5) мм/хв. Результати випробувань наведено в таблиці 2. 35 1 UA 115177 C2 Таблиця 2 № композиції 1 2 3 4 5 6 5 Найменування показників Міцність під час розривання, Відносне подовження під час МПа розривання, % 120 100 145 150 140 145 135 145 100 100 110 105 Результати випробувань показали, що полімерна композиція, яку заявлено, має підвищені фізико-механічні властивості. ФОРМУЛА ВИНАХОДУ 10 Полімерна композиція, яка містить поліолефін, наповнювач-антипірен, октадицил(3-(3,5-дитрет-бутил-4-гідроксифеніл)пропіонат), яка відрізняється тим, що містить суміш 3амінопропілтриетоксисилану, N-[3-(триметоксил)пропіл]бутиламіну та діоксиду титану, за наступним співвідношенням компонентів, мас. ч.: поліолефін 33,0-34,38 наповнювач-антипірен 61,44-63,9 октадицил(3-(3,5-ди-трет-бутил0,7-0,76 4-гідроксифеніл)пропіонат) 3-амінопропілтриетоксисилан 1,4-1,67 N-[3-(триметоксил)пропіл]0,33-0,6 бутиламін діоксид титану 1,4-1,42. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
