Абсорбер роторний

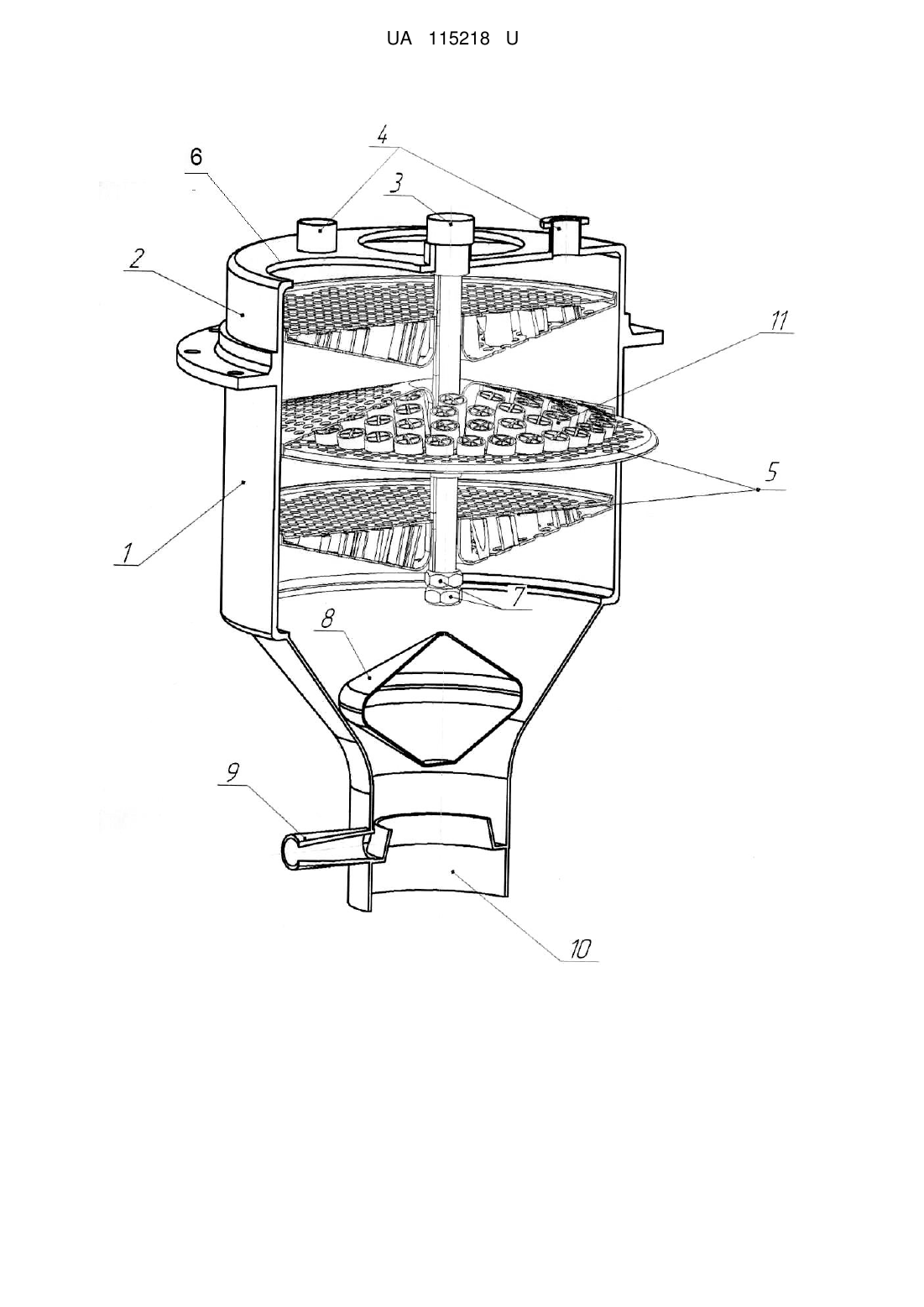

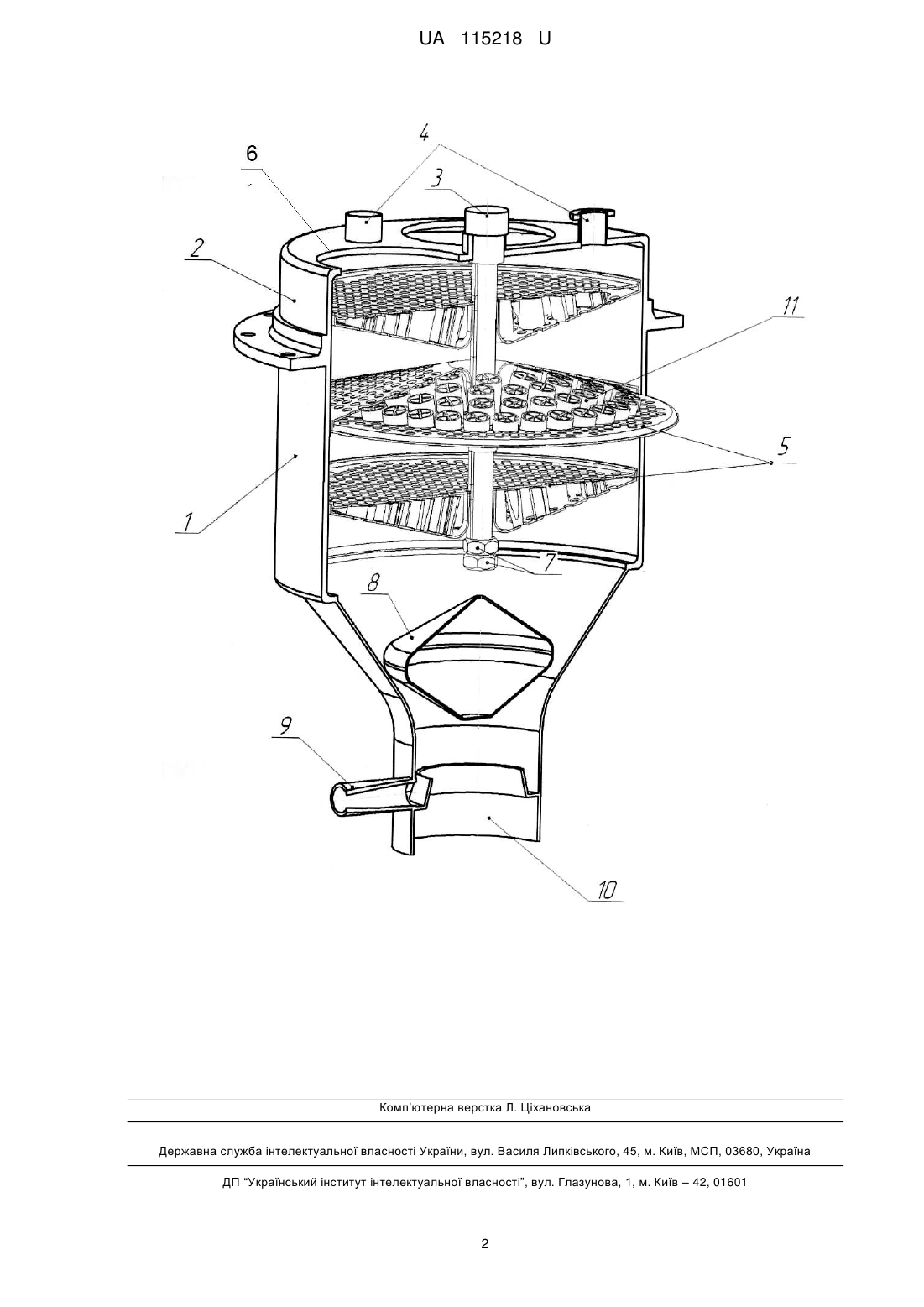

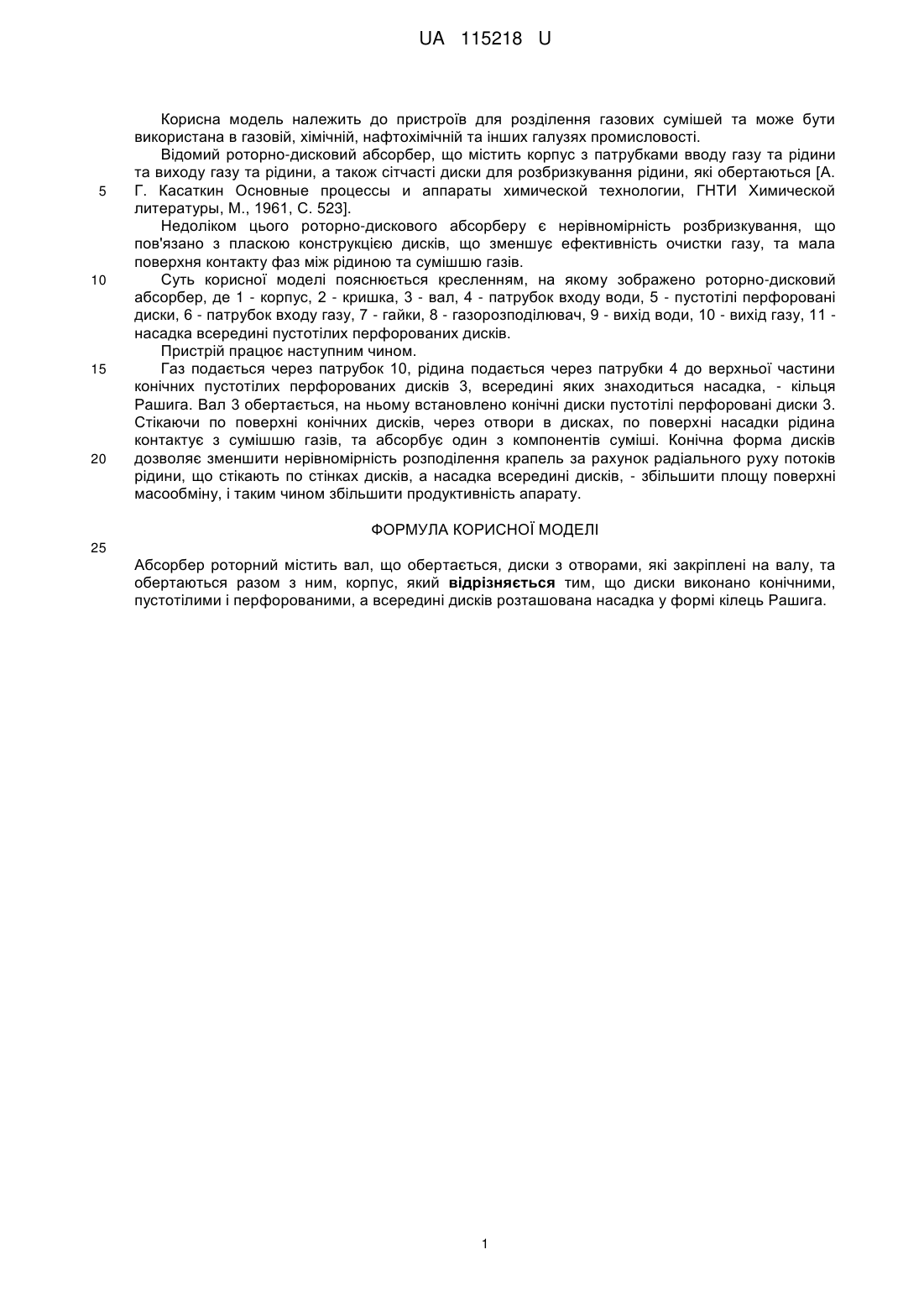

Реферат: Абсорбер роторний містить вал, що обертається, диски з отворами, які закріплені на валу, та обертаються разом з ним, корпус. При цьому, диски виконано конічними, пустотілими і перфорованими, а всередині дисків розташована насадка у формі кілець Рашига. UA 115218 U (54) АБСОРБЕР РОТОРНИЙ UA 115218 U UA 115218 U 5 10 15 20 Корисна модель належить до пристроїв для розділення газових сумішей та може бути використана в газовій, хімічній, нафтохімічній та інших галузях промисловості. Відомий роторно-дисковий абсорбер, що містить корпус з патрубками вводу газу та рідини та виходу газу та рідини, а також сітчасті диски для розбризкування рідини, які обертаються [А. Г. Касаткин Основные процессы и аппараты химической технологии, ГНТИ Химической литературы, М., 1961, C. 523]. Недоліком цього роторно-дискового абсорберу є нерівномірність розбризкування, що пов'язано з пласкою конструкцією дисків, що зменшує ефективність очистки газу, та мала поверхня контакту фаз між рідиною та сумішшю газів. Суть корисної моделі пояснюється кресленням, на якому зображено роторно-дисковий абсорбер, де 1 - корпус, 2 - кришка, 3 - вал, 4 - патрубок входу води, 5 - пустотілі перфоровані диски, 6 - патрубок входу газу, 7 - гайки, 8 - газорозподілювач, 9 - вихід води, 10 - вихід газу, 11 насадка всередині пустотілих перфорованих дисків. Пристрій працює наступним чином. Газ подається через патрубок 10, рідина подається через патрубки 4 до верхньої частини конічних пустотілих перфорованих дисків 3, всередині яких знаходиться насадка, - кільця Рашига. Вал 3 обертається, на ньому встановлено конічні диски пустотілі перфоровані диски 3. Стікаючи по поверхні конічних дисків, через отвори в дисках, по поверхні насадки рідина контактує з сумішшю газів, та абсорбує один з компонентів суміші. Конічна форма дисків дозволяє зменшити нерівномірність розподілення крапель за рахунок радіального руху потоків рідини, що стікають по стінках дисків, а насадка всередині дисків, - збільшити площу поверхні масообміну, і таким чином збільшити продуктивність апарату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Абсорбер роторний містить вал, що обертається, диски з отворами, які закріплені на валу, та обертаються разом з ним, корпус, який відрізняється тим, що диски виконано конічними, пустотілими і перфорованими, а всередині дисків розташована насадка у формі кілець Рашига. 1 UA 115218 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
