Абсорбер роторно-дисковий

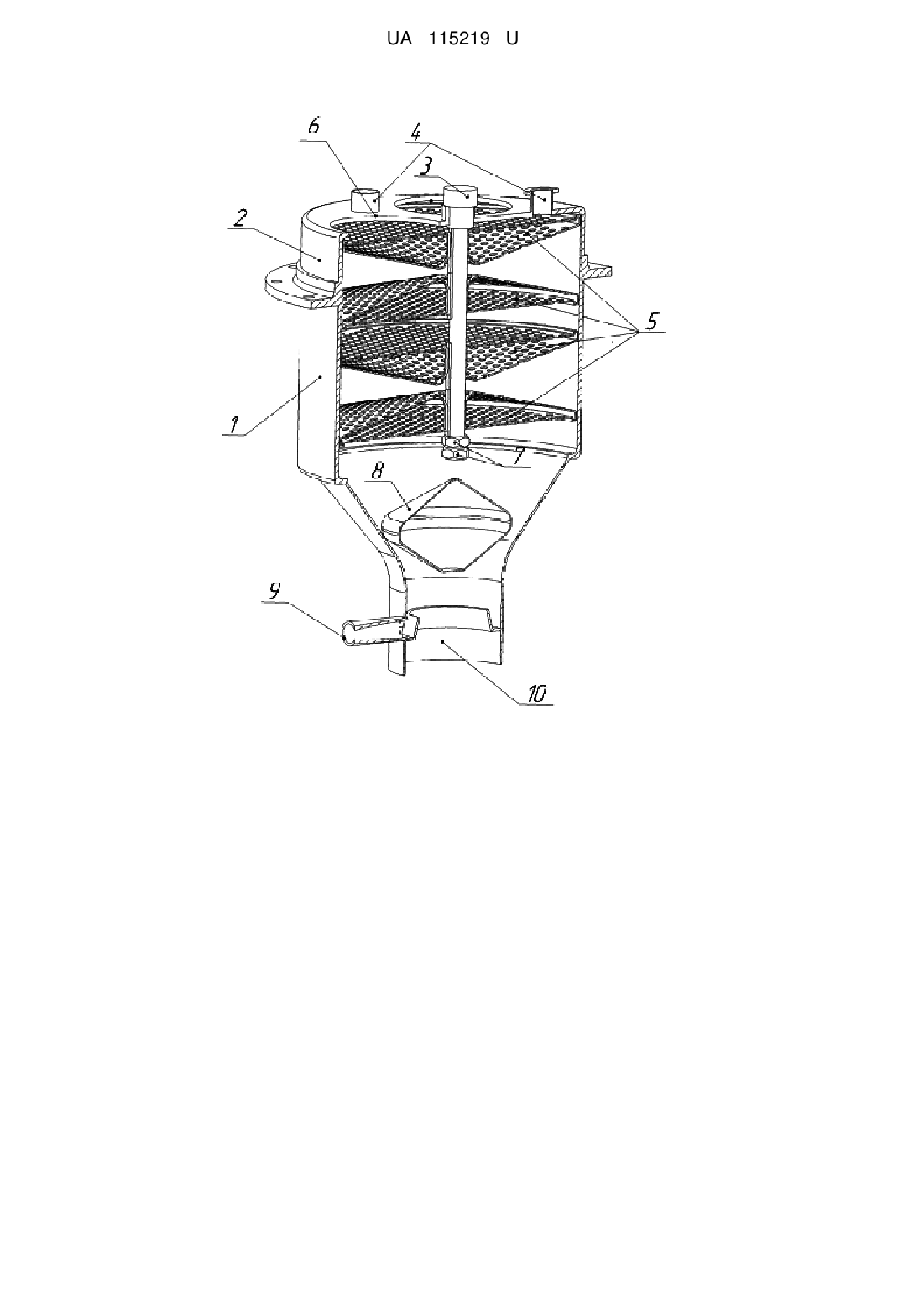

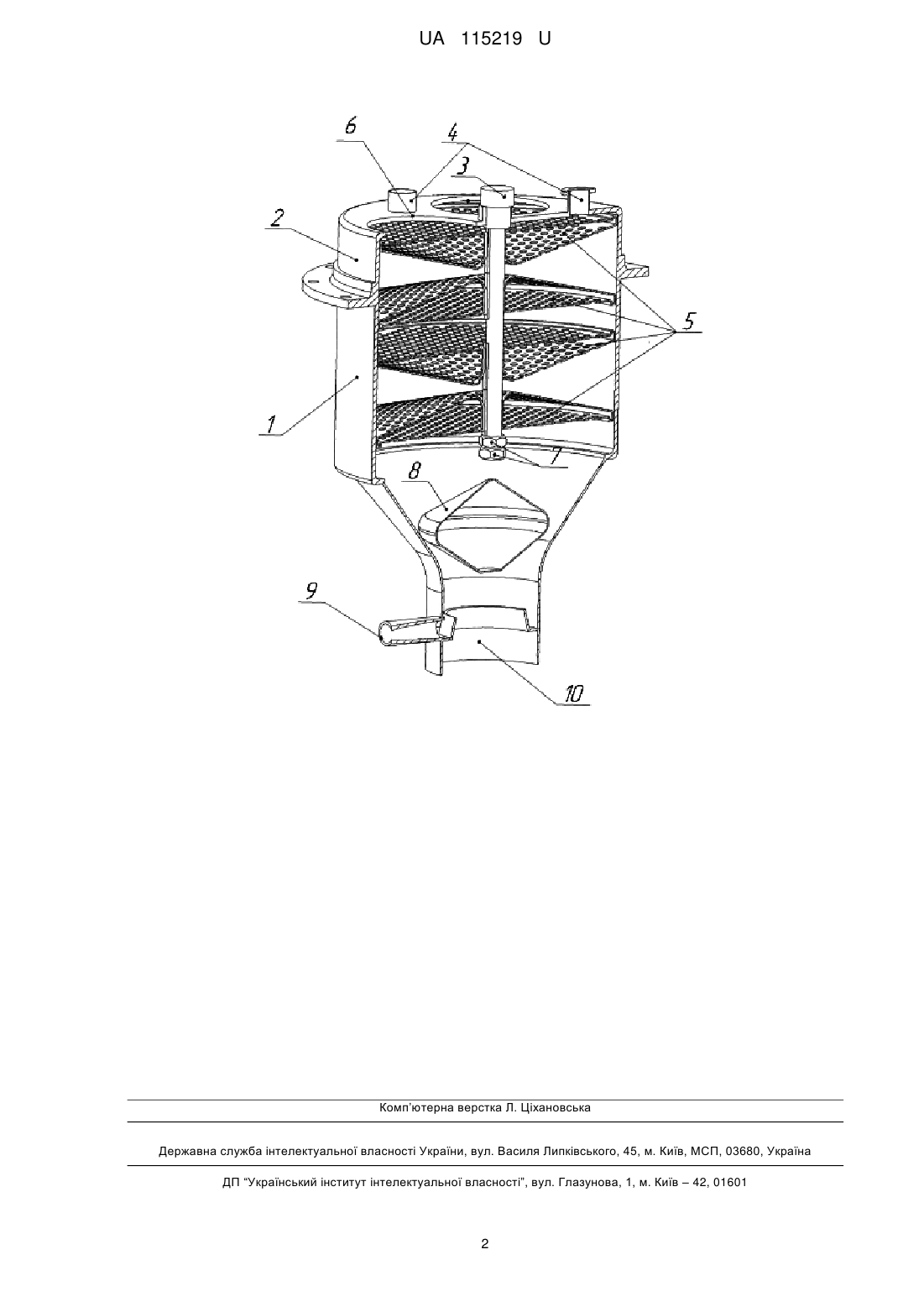

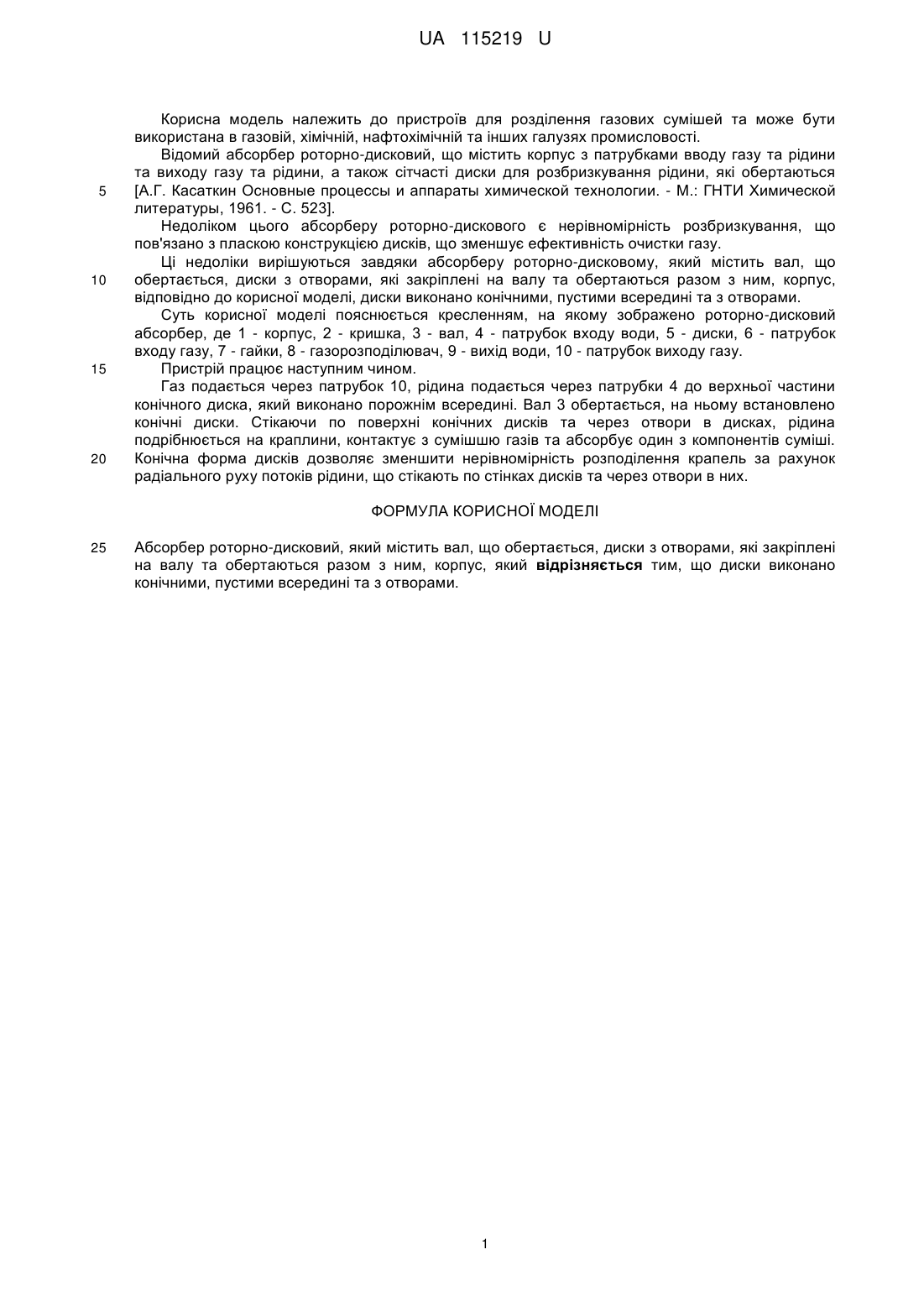

Реферат: Абсорбер роторно-дисковий містить вал, що обертається, диски з отворами, які закріплені на валу та обертаються разом з ним, корпус. Диски виконано конічними, пустими всередині та з отворами. UA 115219 U (54) АБСОРБЕР РОТОРНО-ДИСКОВИЙ UA 115219 U UA 115219 U 5 10 15 20 Корисна модель належить до пристроїв для розділення газових сумішей та може бути використана в газовій, хімічній, нафтохімічній та інших галузях промисловості. Відомий абсорбер роторно-дисковий, що містить корпус з патрубками вводу газу та рідини та виходу газу та рідини, а також сітчасті диски для розбризкування рідини, які обертаються [А.Г. Касаткин Основные процессы и аппараты химической технологии. - М.: ГНТИ Химической литературы, 1961. - С. 523]. Недоліком цього абсорберу роторно-дискового є нерівномірність розбризкування, що пов'язано з пласкою конструкцією дисків, що зменшує ефективність очистки газу. Ці недоліки вирішуються завдяки абсорберу роторно-дисковому, який містить вал, що обертається, диски з отворами, які закріплені на валу та обертаються разом з ним, корпус, відповідно до корисної моделі, диски виконано конічними, пустими всередині та з отворами. Суть корисної моделі пояснюється кресленням, на якому зображено роторно-дисковий абсорбер, де 1 - корпус, 2 - кришка, 3 - вал, 4 - патрубок входу води, 5 - диски, 6 - патрубок входу газу, 7 - гайки, 8 - газорозподілювач, 9 - вихід води, 10 - патрубок виходу газу. Пристрій працює наступним чином. Газ подається через патрубок 10, рідина подається через патрубки 4 до верхньої частини конічного диска, який виконано порожнім всередині. Вал 3 обертається, на ньому встановлено конічні диски. Стікаючи по поверхні конічних дисків та через отвори в дисках, рідина подрібнюється на краплини, контактує з сумішшю газів та абсорбує один з компонентів суміші. Конічна форма дисків дозволяє зменшити нерівномірність розподілення крапель за рахунок радіального руху потоків рідини, що стікають по стінках дисків та через отвори в них. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Абсорбер роторно-дисковий, який містить вал, що обертається, диски з отворами, які закріплені на валу та обертаються разом з ним, корпус, який відрізняється тим, що диски виконано конічними, пустими всередині та з отворами. 1 UA 115219 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
