Пристрій для фальцювання розгорток картонного паковання

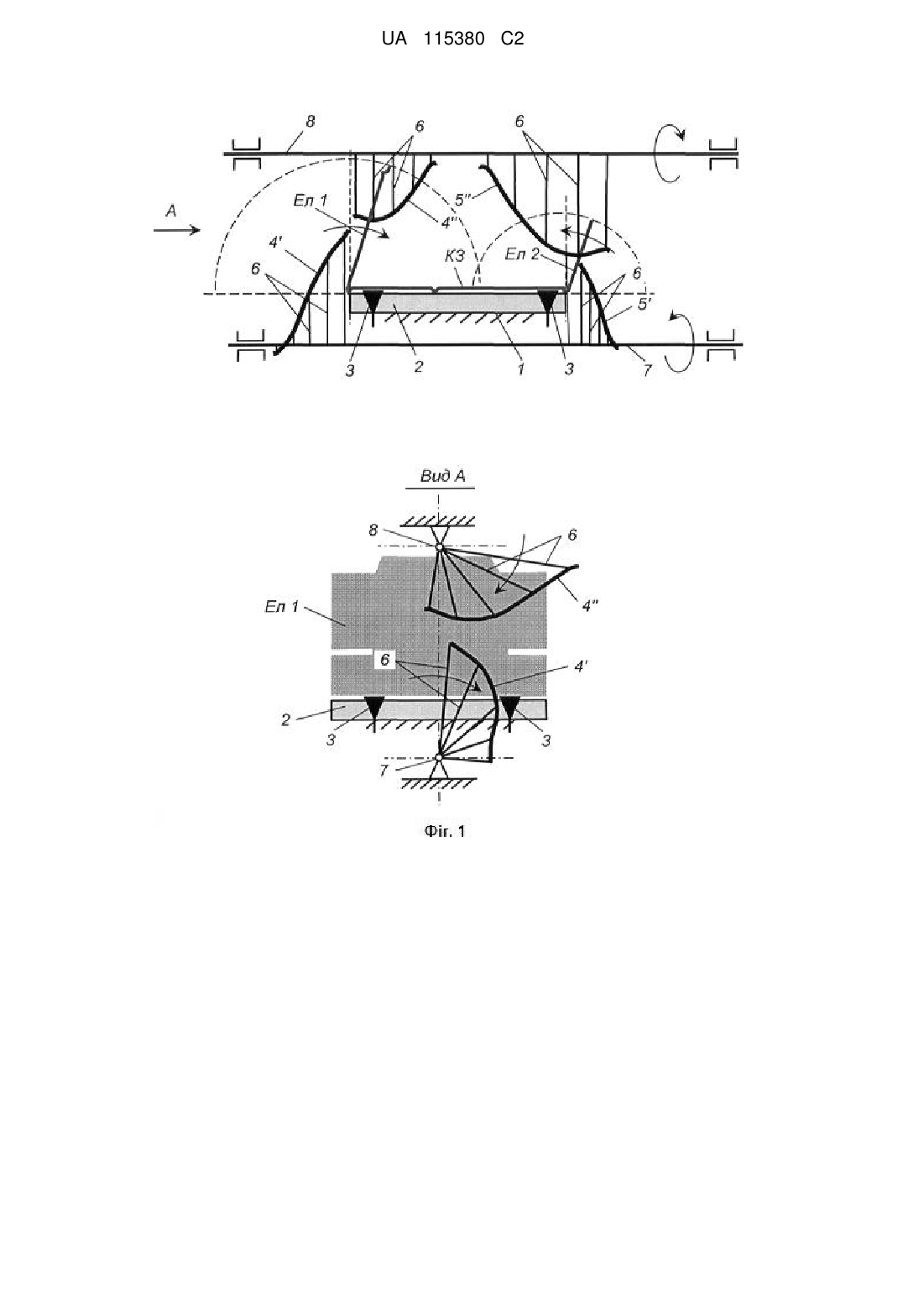

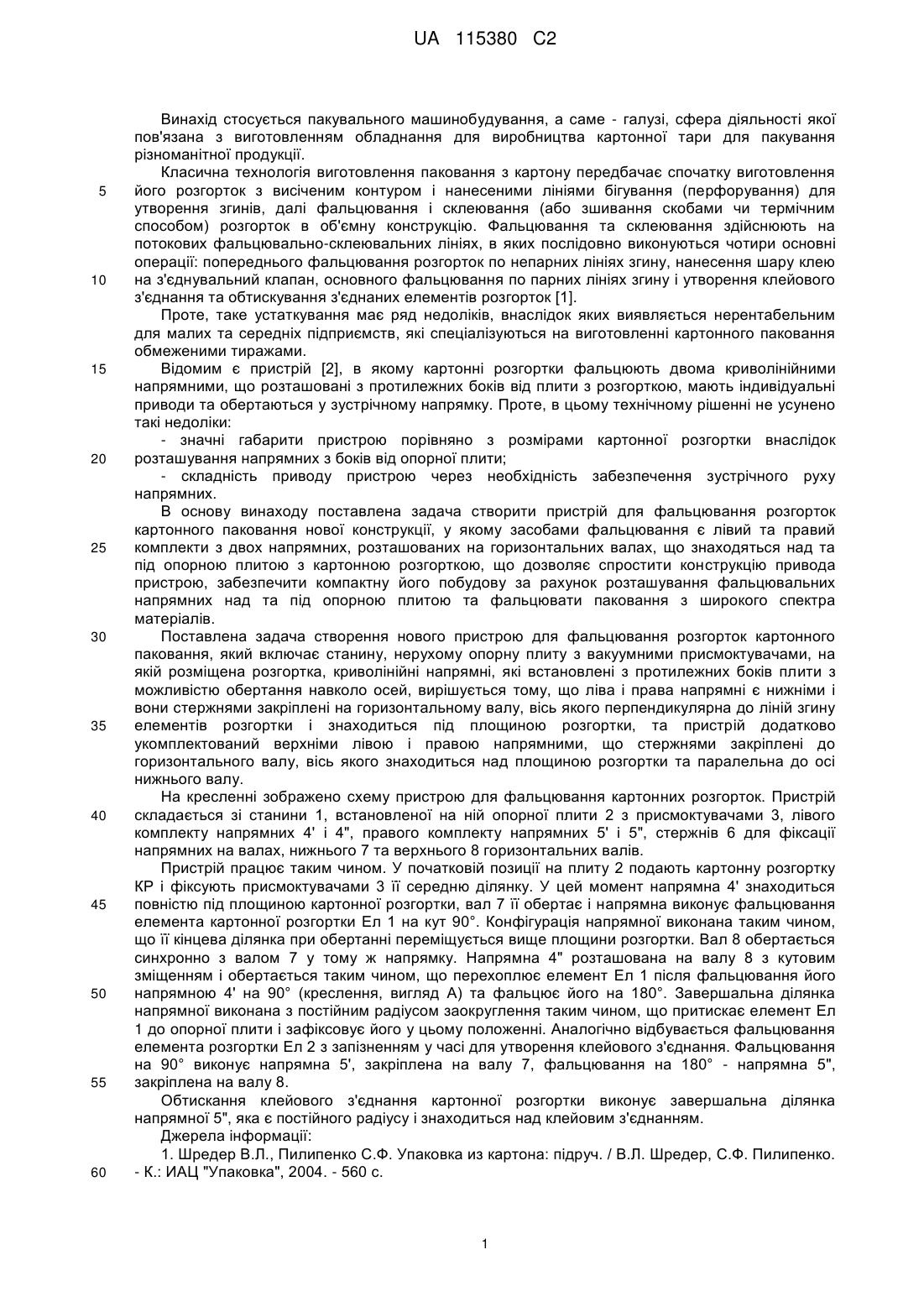

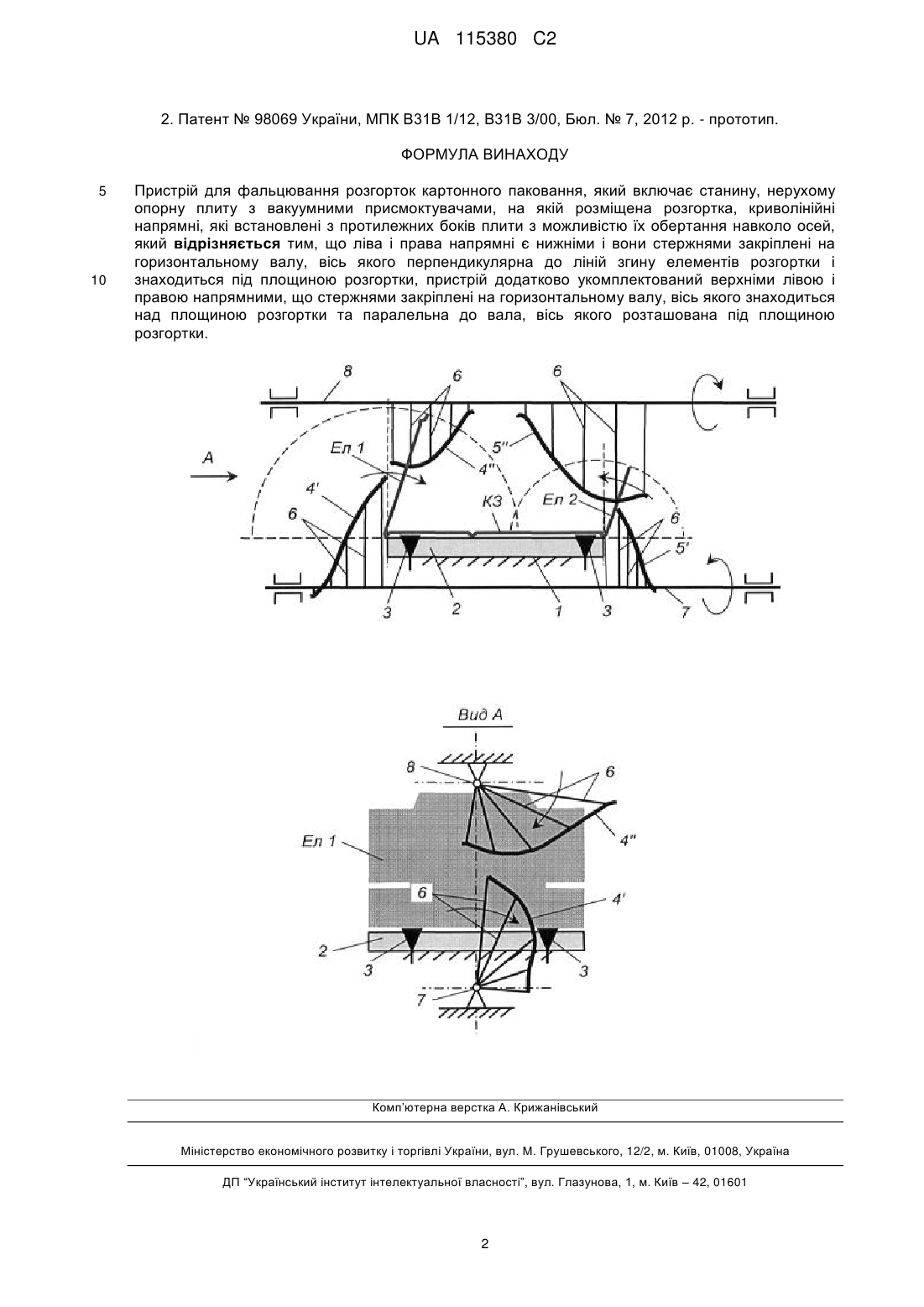

Реферат: Винахід стосується пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Пристрій для фальцювання розгорток картонного паковання призначений для впровадження на підприємства, які продукують споживчу та транспортну картонну тару. Він складається зі станини, опорної плити з вакуумними присмоктувачами для фіксування картонної розгортки, лівого та правого фальцювальних засобів, кожен з яких складається з пари криволінійних фальцювальних напрямних. Напрямні жорстко приєднані стержнями до горизонтальних валів, один з яких розміщений під опорною плитою, а інший - над нею. UA 115380 C2 (12) UA 115380 C2 UA 115380 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Класична технологія виготовлення паковання з картону передбачає спочатку виготовлення його розгорток з висіченим контуром і нанесеними лініями бігування (перфорування) для утворення згинів, далі фальцювання і склеювання (або зшивання скобами чи термічним способом) розгорток в об'ємну конструкцію. Фальцювання та склеювання здійснюють на потокових фальцювально-склеювальних лініях, в яких послідовно виконуються чотири основні операції: попереднього фальцювання розгорток по непарних лініях згину, нанесення шару клею на з'єднувальний клапан, основного фальцювання по парних лініях згину і утворення клейового з'єднання та обтискування з'єднаних елементів розгорток [1]. Проте, таке устаткування має ряд недоліків, внаслідок яких виявляється нерентабельним для малих та середніх підприємств, які спеціалізуються на виготовленні картонного паковання обмеженими тиражами. Відомим є пристрій [2], в якому картонні розгортки фальцюють двома криволінійними напрямними, що розташовані з протилежних боків від плити з розгорткою, мають індивідуальні приводи та обертаються у зустрічному напрямку. Проте, в цьому технічному рішенні не усунено такі недоліки: - значні габарити пристрою порівняно з розмірами картонної розгортки внаслідок розташування напрямних з боків від опорної плити; - складність приводу пристрою через необхідність забезпечення зустрічного руху напрямних. В основу винаходу поставлена задача створити пристрій для фальцювання розгорток картонного паковання нової конструкції, у якому засобами фальцювання є лівий та правий комплекти з двох напрямних, розташованих на горизонтальних валах, що знаходяться над та під опорною плитою з картонною розгорткою, що дозволяє спростити конструкцію привода пристрою, забезпечити компактну його побудову за рахунок розташування фальцювальних напрямних над та під опорною плитою та фальцювати паковання з широкого спектра матеріалів. Поставлена задача створення нового пристрою для фальцювання розгорток картонного паковання, який включає станину, нерухому опорну плиту з вакуумними присмоктувачами, на якій розміщена розгортка, криволінійні напрямні, які встановлені з протилежних боків плити з можливістю обертання навколо осей, вирішується тому, що ліва і права напрямні є нижніми і вони стержнями закріплені на горизонтальному валу, вісь якого перпендикулярна до ліній згину елементів розгортки і знаходиться під площиною розгортки, та пристрій додатково укомплектований верхніми лівою і правою напрямними, що стержнями закріплені до горизонтального валу, вісь якого знаходиться над площиною розгортки та паралельна до осі нижнього валу. На кресленні зображено схему пристрою для фальцювання картонних розгорток. Пристрій складається зі станини 1, встановленої на ній опорної плити 2 з присмоктувачами 3, лівого комплекту напрямних 4' і 4", правого комплекту напрямних 5' і 5", стержнів 6 для фіксації напрямних на валах, нижнього 7 та верхнього 8 горизонтальних валів. Пристрій працює таким чином. У початковій позиції на плиту 2 подають картонну розгортку КР і фіксують присмоктувачами 3 її середню ділянку. У цей момент напрямна 4' знаходиться повністю під площиною картонної розгортки, вал 7 її обертає і напрямна виконує фальцювання елемента картонної розгортки Ел 1 на кут 90°. Конфігурація напрямної виконана таким чином, що її кінцева ділянка при обертанні переміщується вище площини розгортки. Вал 8 обертається синхронно з валом 7 у тому ж напрямку. Напрямна 4" розташована на валу 8 з кутовим зміщенням і обертається таким чином, що перехоплює елемент Ел 1 після фальцювання його напрямною 4' на 90° (креслення, вигляд А) та фальцює його на 180°. Завершальна ділянка напрямної виконана з постійним радіусом заокруглення таким чином, що притискає елемент Ел 1 до опорної плити і зафіксовує його у цьому положенні. Аналогічно відбувається фальцювання елемента розгортки Ел 2 з запізненням у часі для утворення клейового з'єднання. Фальцювання на 90° виконує напрямна 5', закріплена на валу 7, фальцювання на 180° - напрямна 5", закріплена на валу 8. Обтискання клейового з'єднання картонної розгортки виконує завершальна ділянка напрямної 5", яка є постійного радіусу і знаходиться над клейовим з'єднанням. Джерела інформації: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона: підруч. / В.Л. Шредер, С.Ф. Пилипенко. - К.: ИАЦ "Упаковка", 2004. - 560 с. 1 UA 115380 C2 2. Патент № 98069 України, МПК В31В 1/12, В31В 3/00, Бюл. № 7, 2012 р. - прототип. ФОРМУЛА ВИНАХОДУ 5 10 Пристрій для фальцювання розгорток картонного паковання, який включає станину, нерухому опорну плиту з вакуумними присмоктувачами, на якій розміщена розгортка, криволінійні напрямні, які встановлені з протилежних боків плити з можливістю їх обертання навколо осей, який відрізняється тим, що ліва і права напрямні є нижніми і вони стержнями закріплені на горизонтальному валу, вісь якого перпендикулярна до ліній згину елементів розгортки і знаходиться під площиною розгортки, пристрій додатково укомплектований верхніми лівою і правою напрямними, що стержнями закріплені на горизонтальному валу, вісь якого знаходиться над площиною розгортки та паралельна до вала, вісь якого розташована під площиною розгортки. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
