Пристрій для фальцювання розгорток картонного паковання

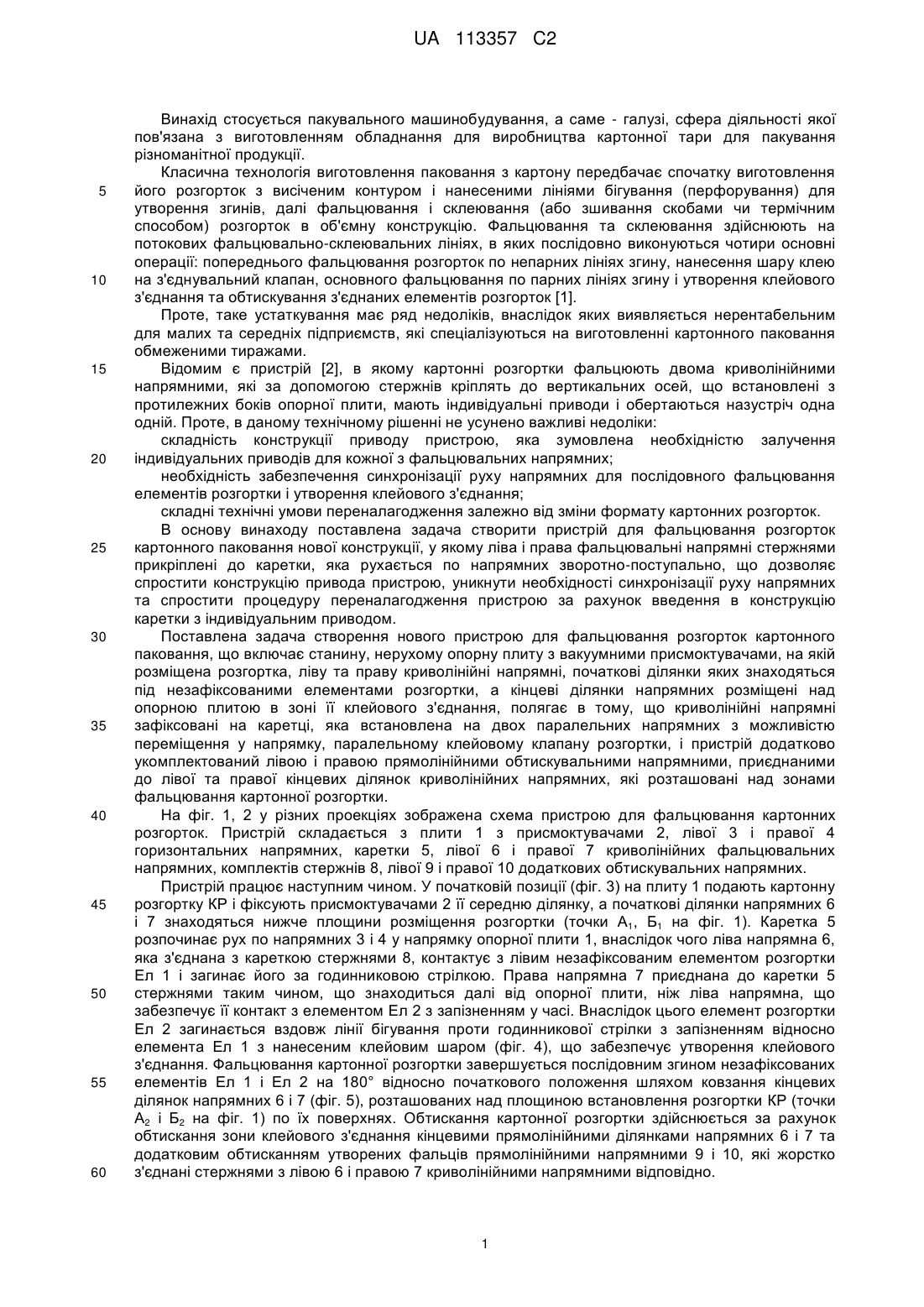

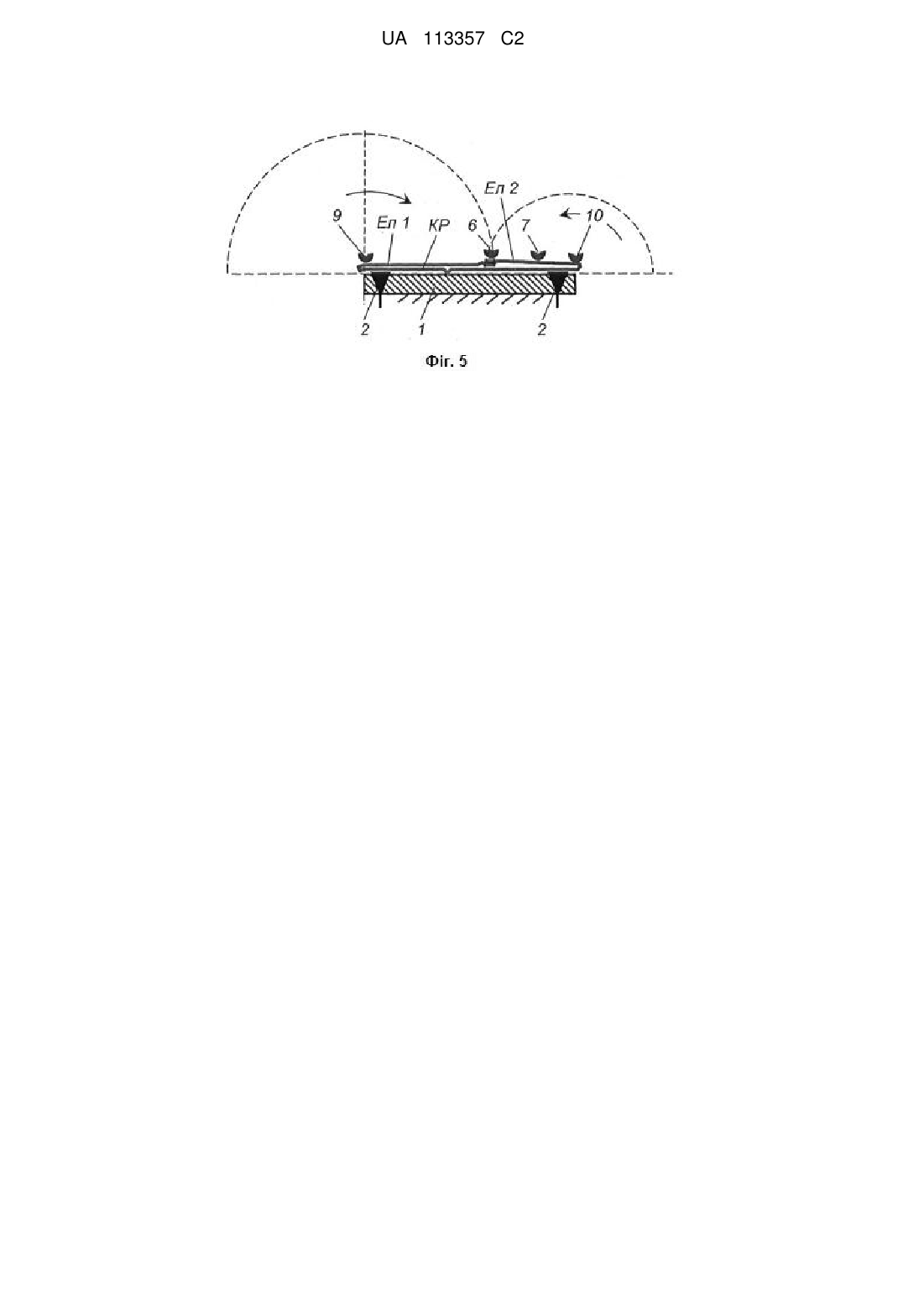

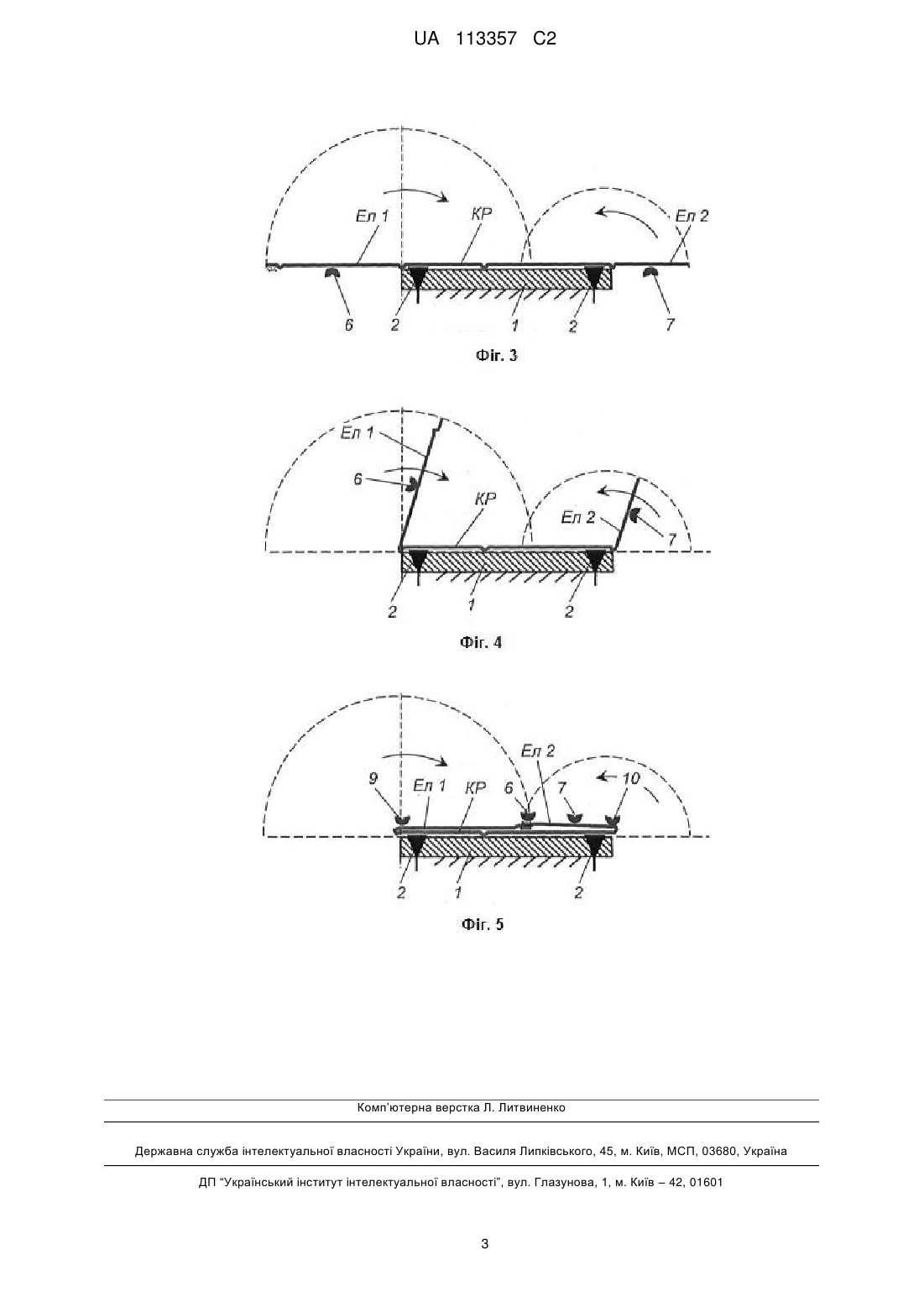

Реферат: Даний винахід стосується пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Заявлений пристрій для фальцювання розгорток картонного паковання містить станину, нерухому опорну плиту з вакуумними присмоктувачами для розміщення розгортки, ліву та праву криволінійні напрямні, початкові ділянки яких знаходяться під незафіксованими елементами розгортки, а кінцеві ділянки криволінійних напрямних розміщені над опорною плитою в зоні її клейового з'єднання. Криволінійні напрямні зафіксовані на каретці, яка встановлена на двох паралельних напрямних з можливістю переміщення у напрямку, паралельному клейовому клапану розгортки. Пристрій додатково укомплектований лівою і правою прямолінійними обтискувальними напрямними, приєднаними, відповідно, до лівої та правої кінцевих ділянок криволінійних напрямних. Винахід полягає у спрощенні конструкції привода пристрою, уникненні необхідності синхронізації руху напрямних та спрощенні процедури переналагодження пристрою за рахунок введення в конструкцію каретки з індивідуальним приводом. UA 113357 C2 (12) UA 113357 C2 UA 113357 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Класична технологія виготовлення паковання з картону передбачає спочатку виготовлення його розгорток з висіченим контуром і нанесеними лініями бігування (перфорування) для утворення згинів, далі фальцювання і склеювання (або зшивання скобами чи термічним способом) розгорток в об'ємну конструкцію. Фальцювання та склеювання здійснюють на потокових фальцювально-склеювальних лініях, в яких послідовно виконуються чотири основні операції: попереднього фальцювання розгорток по непарних лініях згину, нанесення шару клею на з'єднувальний клапан, основного фальцювання по парних лініях згину і утворення клейового з'єднання та обтискування з'єднаних елементів розгорток [1]. Проте, таке устаткування має ряд недоліків, внаслідок яких виявляється нерентабельним для малих та середніх підприємств, які спеціалізуються на виготовленні картонного паковання обмеженими тиражами. Відомим є пристрій [2], в якому картонні розгортки фальцюють двома криволінійними напрямними, які за допомогою стержнів кріплять до вертикальних осей, що встановлені з протилежних боків опорної плити, мають індивідуальні приводи і обертаються назустріч одна одній. Проте, в даному технічному рішенні не усунено важливі недоліки: складність конструкції приводу пристрою, яка зумовлена необхідністю залучення індивідуальних приводів для кожної з фальцювальних напрямних; необхідність забезпечення синхронізації руху напрямних для послідовного фальцювання елементів розгортки і утворення клейового з'єднання; складні технічні умови переналагодження залежно від зміни формату картонних розгорток. В основу винаходу поставлена задача створити пристрій для фальцювання розгорток картонного паковання нової конструкції, у якому ліва і права фальцювальні напрямні стержнями прикріплені до каретки, яка рухається по напрямних зворотно-поступально, що дозволяє спростити конструкцію привода пристрою, уникнути необхідності синхронізації руху напрямних та спростити процедуру переналагодження пристрою за рахунок введення в конструкцію каретки з індивідуальним приводом. Поставлена задача створення нового пристрою для фальцювання розгорток картонного паковання, що включає станину, нерухому опорну плиту з вакуумними присмоктувачами, на якій розміщена розгортка, ліву та праву криволінійні напрямні, початкові ділянки яких знаходяться під незафіксованими елементами розгортки, а кінцеві ділянки напрямних розміщені над опорною плитою в зоні її клейового з'єднання, полягає в тому, що криволінійні напрямні зафіксовані на каретці, яка встановлена на двох паралельних напрямних з можливістю переміщення у напрямку, паралельному клейовому клапану розгортки, і пристрій додатково укомплектований лівою і правою прямолінійними обтискувальними напрямними, приєднаними до лівої та правої кінцевих ділянок криволінійних напрямних, які розташовані над зонами фальцювання картонної розгортки. На фіг. 1, 2 у різних проекціях зображена схема пристрою для фальцювання картонних розгорток. Пристрій складається з плити 1 з присмоктувачами 2, лівої 3 і правої 4 горизонтальних напрямних, каретки 5, лівої 6 і правої 7 криволінійних фальцювальних напрямних, комплектів стержнів 8, лівої 9 і правої 10 додаткових обтискувальних напрямних. Пристрій працює наступним чином. У початковій позиції (фіг. 3) на плиту 1 подають картонну розгортку КР і фіксують присмоктувачами 2 її середню ділянку, а початкові ділянки напрямних 6 і 7 знаходяться нижче площини розміщення розгортки (точки А1, Б1 на фіг. 1). Каретка 5 розпочинає рух по напрямних 3 і 4 у напрямку опорної плити 1, внаслідок чого ліва напрямна 6, яка з'єднана з кареткою стержнями 8, контактує з лівим незафіксованим елементом розгортки Ел 1 і загинає його за годинниковою стрілкою. Права напрямна 7 приєднана до каретки 5 стержнями таким чином, що знаходиться далі від опорної плити, ніж ліва напрямна, що забезпечує її контакт з елементом Ел 2 з запізненням у часі. Внаслідок цього елемент розгортки Ел 2 загинається вздовж лінії бігування проти годинникової стрілки з запізненням відносно елемента Ел 1 з нанесеним клейовим шаром (фіг. 4), що забезпечує утворення клейового з'єднання. Фальцювання картонної розгортки завершується послідовним згином незафіксованих елементів Ел 1 і Ел 2 на 180° відносно початкового положення шляхом ковзання кінцевих ділянок напрямних 6 і 7 (фіг. 5), розташованих над площиною встановлення розгортки КР (точки А2 і Б2 на фіг. 1) по їх поверхнях. Обтискання картонної розгортки здійснюється за рахунок обтискання зони клейового з'єднання кінцевими прямолінійними ділянками напрямних 6 і 7 та додатковим обтисканням утворених фальців прямолінійними напрямними 9 і 10, які жорстко з'єднані стержнями з лівою 6 і правою 7 криволінійними напрямними відповідно. 1 UA 113357 C2 Джерела інформації: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона: підруч. /В.Л. Шредер, С.Ф. Пилипенко. - К.: ИАЦ "Упаковка", 2004. - 560 с. 2. Патент № 98069 України, МПК В31В 1/12, В31В 3/00, Бюл. № 7, 2012 р. - прототип. 5 ФОРМУЛА ВИНАХОДУ 10 15 Пристрій для фальцювання розгорток картонного паковання, який містить станину, нерухому опорну плиту з вакуумними присмоктувачами для розміщення розгортки, ліву та праву криволінійні напрямні, початкові ділянки яких знаходяться під незафіксованими елементами розгортки, а кінцеві ділянки криволінійних напрямних розміщені над опорною плитою в зоні її клейового з'єднання, який відрізняється тим, що криволінійні напрямні зафіксовані на каретці, яка встановлена на двох паралельних напрямних з можливістю переміщення у напрямку, паралельному клейовому клапану розгортки, і пристрій додатково укомплектований лівою і правою прямолінійними обтискувальними напрямними, приєднаними, відповідно, до лівої та правої кінцевих ділянок криволінійних напрямних. 2 UA 113357 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
