Спосіб виготовлення штиревого ізолятора

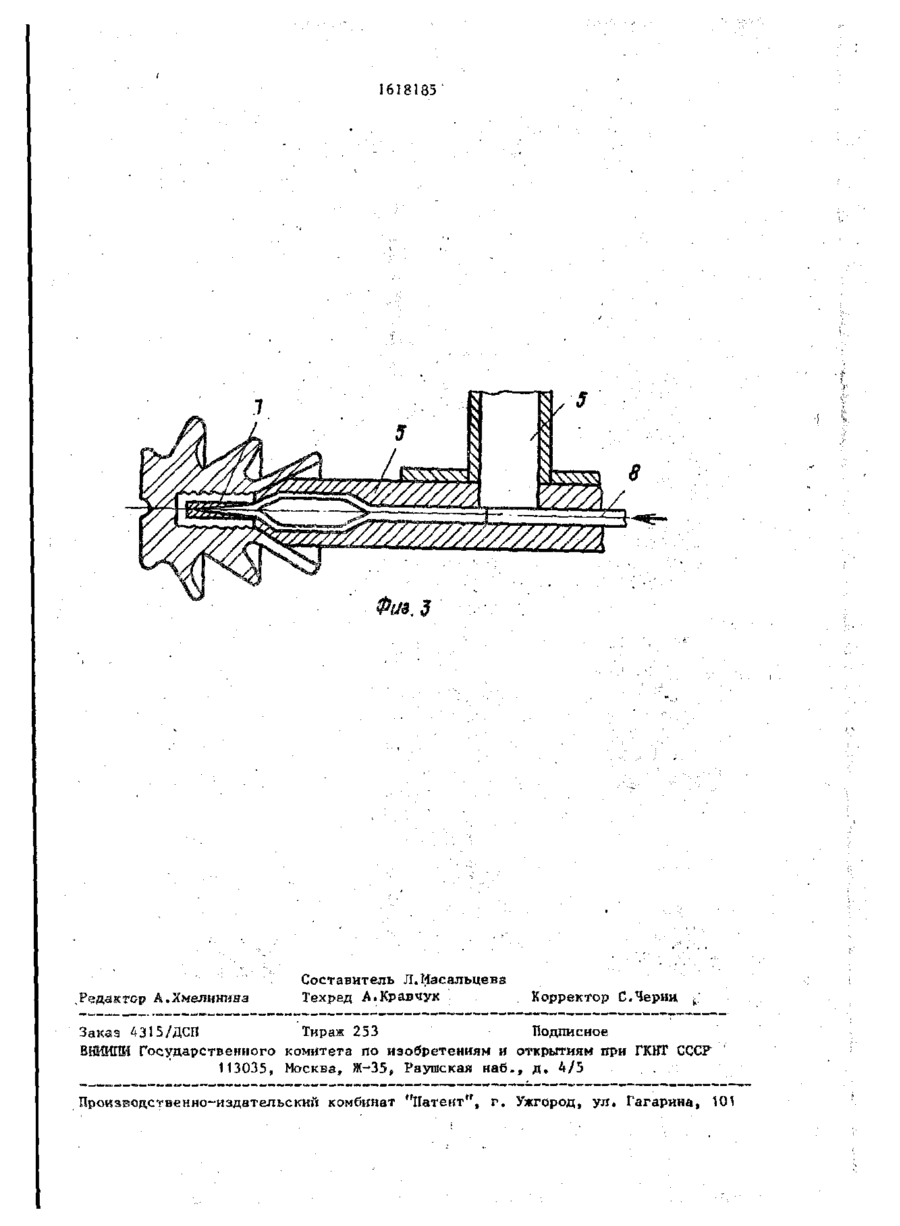

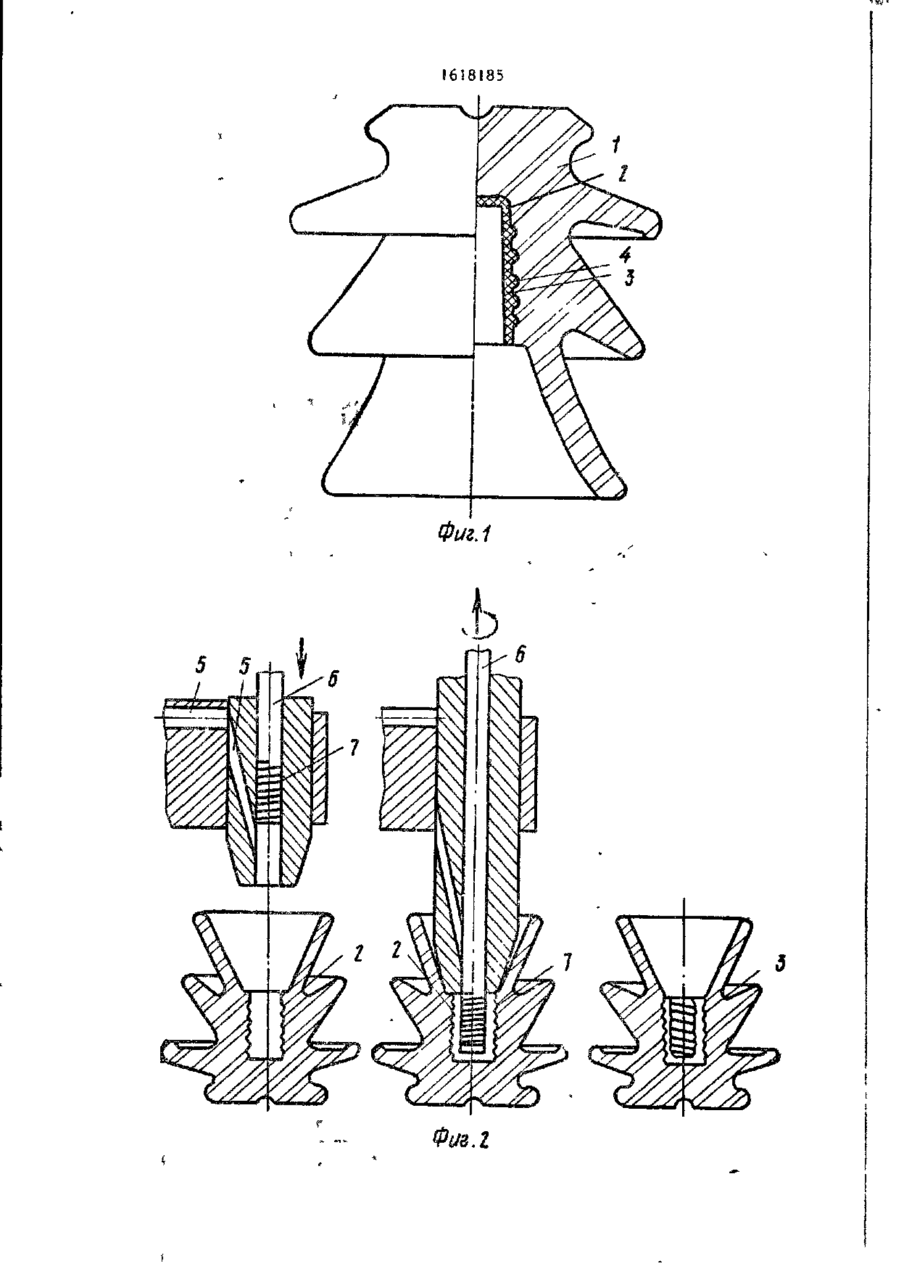

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ № СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК л \Г V U^ JL2LL22Z22L ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕПЬС" (21) 3882880/24-07 1 (22) Ю.04І85 (71) Специальное конструкторско-технологическое бюро по изоляторам и арматуре Всесоюзного производственного объединения "Согоззлектросетьизоляция" (72) А.Б.Злаказов, Е.И.Шинкевич Б.С.Сторчевой ои (53) 621.315 (088.8) (56) Цимберов А.И. Линейные изоляторы М.: Энергия» 1976, с. 8-9. Изобретение относится к электротехнике и может быть использовано при изготовлении штыревых изоляторов. Целью изобретения является упрощение технологии изготовления. На фиг.1 изображен штыревой изолятор с установленным в нем колпачком; на фиг.2 - схема изготовления колпачка в изоляторе методом литьевого , прессования; фиг, 3 - схема изготовления колпачка в изоляторе методом лнтья под давлением. Штыревой изолятор содержит изоляционную деталь 1 с гнездом 2 для крепления изолятора на штырек и колпачок 3, соединенный с изоляционной деталью с помощью канавки 4 в гнезде 2. ^ Параметры режимов определяются приемами, применяемыми для осуществления способа, а также материалом колпачка. ~*48-90 м (54) СПОСОБ ИЗГОТОВЛЕНИЯ ШТЫРЕВОГО ИЗОЛЯТОРА (57) Изобретение относится к электро технике, в частности к изоляторостроению. Цель изобретения - упрсщские технологии изготовления. При изготовлении штыревого изолятора Б качестве матрицы используют изоляционную деталь изолятора. С помощью пуансона Формируют колпачок непосредственно в изоляторе. При использовании *ерна с нарезкой в качестве пу ансона получают колпачок с резьбой, 2 з,п• ф-лы, 3 нл. При прямом прессовании порция полимерного материала, например в гранулированном виде, загружается непосредственно в гнездо изоляционной детали, нагретой до температуры,превышающей температуру плавления материала колпачка. Для полиэтилена,например, эта температура должна составлять 140-180 С. После расплава материала, через 5-10 мин, после его разгрузки в гнездо опускается специпльныч пуансон, которым определяется профипь внутренней поверхности колпачка и выпрессовывается сам колпачок. После этого изолятор охлаждается до температуры ниже температуры плавления материала колпачка для полиэтилена (70-100°С) и пуансоч поднимается из гнезда. Для ускорения процесса охлаждения изолятора может применяться его принудительное охлаждение,например,обдувкой воздухом, Для повышения про 613Ї85 изводительности, учитывая сравнительно длительное время охлаждения изолятора, которое зависит от его габаритов и массы и может составлять от 30-40 с до 1 ,,5-2,0 мин, могут применяться многопозиционные прессовые установки роторного типа. После выемки пуансона из гнезда процесс изготовления изолятора заканчивается. При литьевом прессовании (
