Електронний кальян

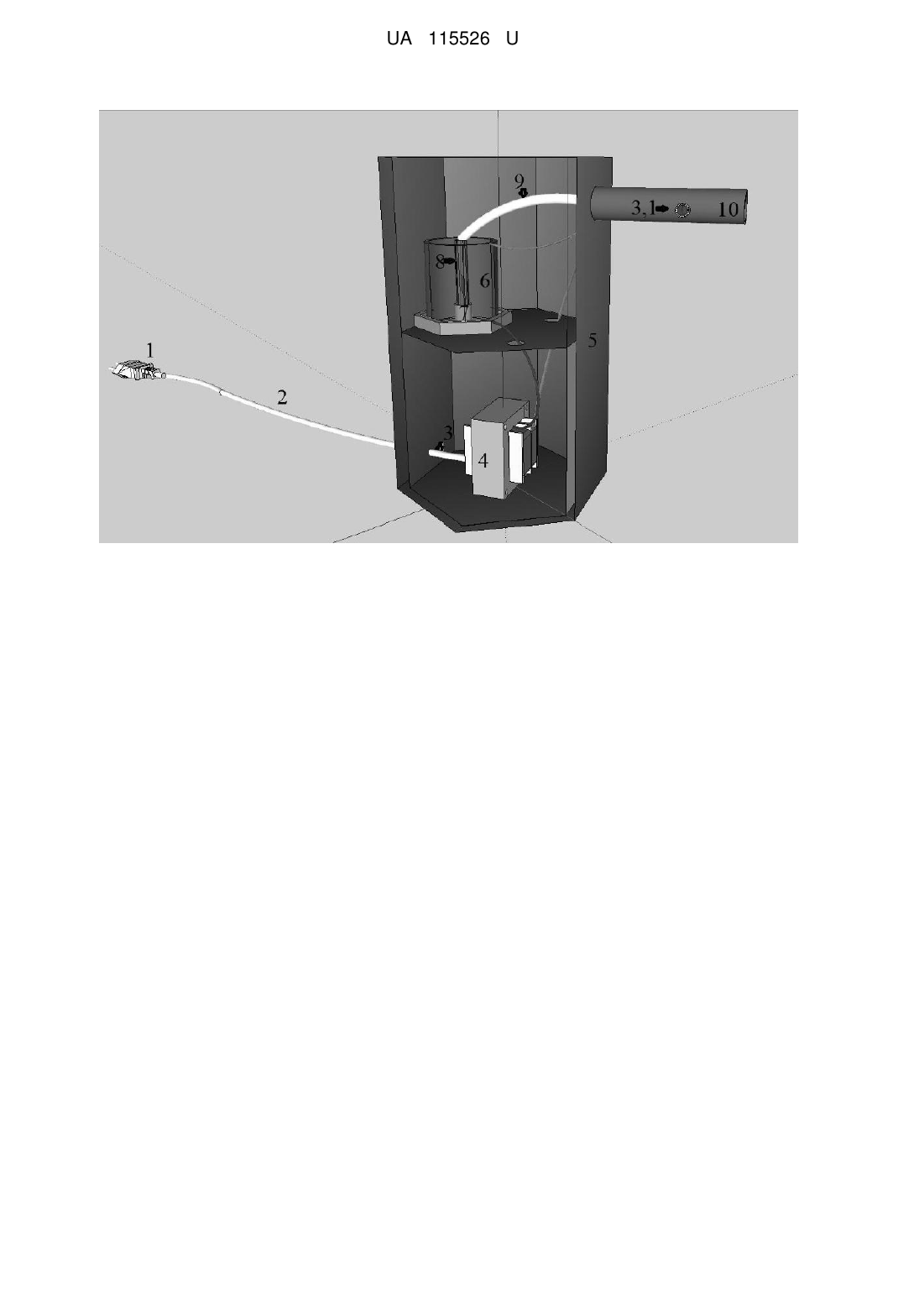

Реферат: Електронний кальян має корпус (виконаний з дерева або метала, або скла, або пластика), всередині якого на верхньому ярусі розміщено бак для рідини і випарник, а на нижньому основні елементи схеми електроживлення таким чином, що після підключення до електромережі і увімкнення пристрою ароматична рідина, додана в бак, починає перетворюватись на пар, який охолоджується в шахті радіатора і крізь шланг надходить в цибух. Додатково кальян має трансформатор напруги в електросхемі, що дозволяє підключати прилад до електромережі (220 V) та забезпечити його роботу в безперервному режимі. UA 115526 U (12) UA 115526 U UA 115526 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області тютюнової промисловості і сфери обслуговування, а саме до пристроїв, призначених для куріння. Відомий кальян (ghalyân, ghalyun) - прилад для куріння, який дозволяє фільтрувати і охолоджувати дим, що вдихається. Роль фільтра відіграє посудина з водою, вином чи іншою рідиною. У посудину вставлена курильна чашка, поєднана з трубкою, кінець якої йде під воду. Вище рівня води з посудини відходить ще одна трубка, до якої прикріплений цибух. При курінні в посудині кальяну створюється негативний тиск, завдяки чому дим піднімається крізь рідину і через трубку з цибухом потрапляє в легені курця (https://uk.wikipedia.org/wiki/%D0 %9A%D0 %B0 %D0 %BB%D1 %8C%D1 %8F%D0 %BD, інформація від 14.09.2015). В традиційному кальяні дим утворюється внаслідок тління тютюну під тепловим впливом палаючого деревного вугілля, яке знаходиться над чашою із тютюновою сумішшю. Зареєстровано електронний кальян (патент РФ №WO 2014098638 А1), який складається із колби, шахти повітропроводу, нагрівального елемента, повністю зануреного в рідину для куріння, яка знаходиться в колбі кальяну, електронного компоненту – плати, джерела живлення та декількох трубок, в які встановлені аромайзери. Конструкція приладу дозволяє безпечне куріння з характерним булькаючим звуком та характерним туманом одразу декількома людьми одночасно. Перевагами корисної моделі є наявність характерного туману, смакових ефектів та безпечність в експлуатації через відсутність використання відкритих джерел теплового випромінювання. Проте недоліками такого приладу є обмежений термін його безперервного використання, який залежить від джерела електричного живлення. Куріння крізь такий кальян вимагає технічні перерви у його використанні для підзарядки джерела живлення. Задачею заявленої корисної моделі є розробка електронного приладу, який забезпечує імітацію куріння кальяну зі збереженням смакових, звукових та візуальних ефектів та який здатний безпечно працювати в безперервному режимі. Поставлена технічна задача вирішується тим, що заявлений електронний кальян має корпус (дерево, метал, скло, пластик), всередині якого на верхньому ярусі розміщено бак для рідини і випарник, а на нижньому – основні елементи схеми електроживлення таким чином, що після підключення до електромережі і увімкнення пристрою ароматична рідина, додана в бак, починає перетворюватись на пар, який охолоджується в шахті радіатора і крізь шланг надходить в цибух, згідно корисної моделі, кальян додатково має трансформатор напруги в електросхемі, що дозволяє підключати прилад до електромережі (220V) та забезпечити його роботу в безперервному режимі. Корисна модель проілюстрована графічним матеріалом, який доповнює та уточнює опис. На фігурі 1 представлений загальний вигляд електронного кальяну, де: 1 – вилка; 2 – провід (220V); 3 – кнопка для замикання мережі; 3.1 – кнопки для замикання мережі; 4 – трансформатор; 5 – корпус; 6 – бак для рідини; 7 – випарник рідини; 8 – шахта радіатору; 9 – трубка; 10 – цибух. Підготовка пристрою та принцип його роботи представлений нижче. Електричну вилку (1) підключають до електромережі (220V) і після увімкнення кнопки (3) живлення подається до трансформатору (4), який забезпечує зниження напруги до 3,5V. Після натискання кнопки (3.1) струм подається на випарник рідини (7). Пар, який утворюється за рахунок випарювання ароматичної рідини, повільно надходить у радіатор, де охолоджується та крізь шланг надходить в мундштук. Таким чином, заявлена корисна модель поєднує в собі переваги заміни традиційного засобу тютюнопаління на його електронну імітацію та використання для роботи пристрою джерел змінного струму (220V) у побутовій електромережі. 1 UA 115526 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Електронний кальян, який має корпус (дерево, метал, скло, пластик), всередині якого на верхньому ярусі розміщено бак для рідини і випарник, а на нижньому - основні елементи схеми електроживлення таким чином, що після підключення до електромережі і увімкнення пристрою ароматична рідина, додана в бак, починає перетворюватись на пар, який охолоджується в шахті радіатора і крізь шланг надходить в цибух, який відрізняється тим, що додатково має трансформатор напруги в електросхемі, що дозволяє підключати прилад до електромережі (220 V) та забезпечити його роботу в безперервному режимі. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
