Пристрій для відділення пет-пластівців в процесі переробки

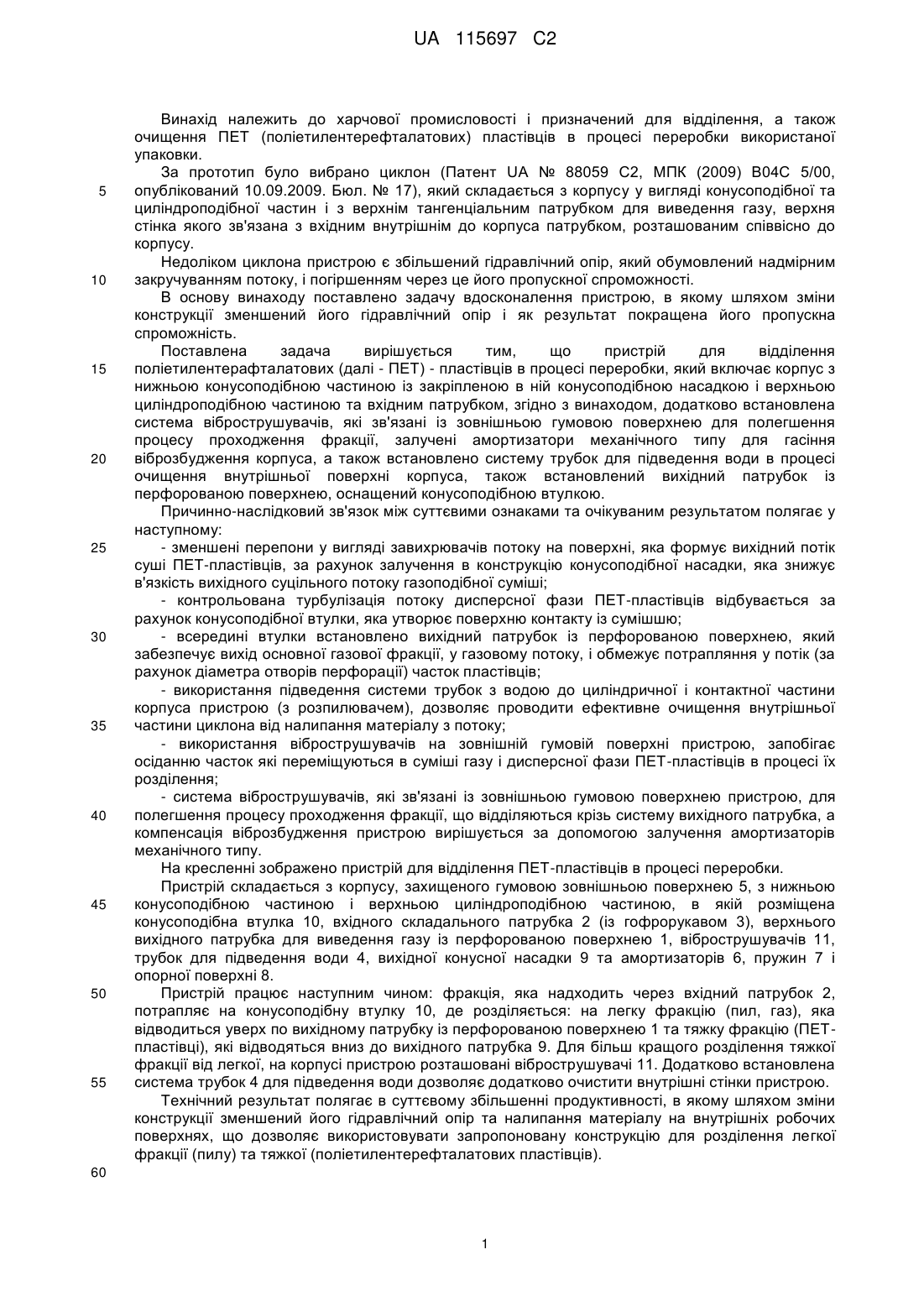

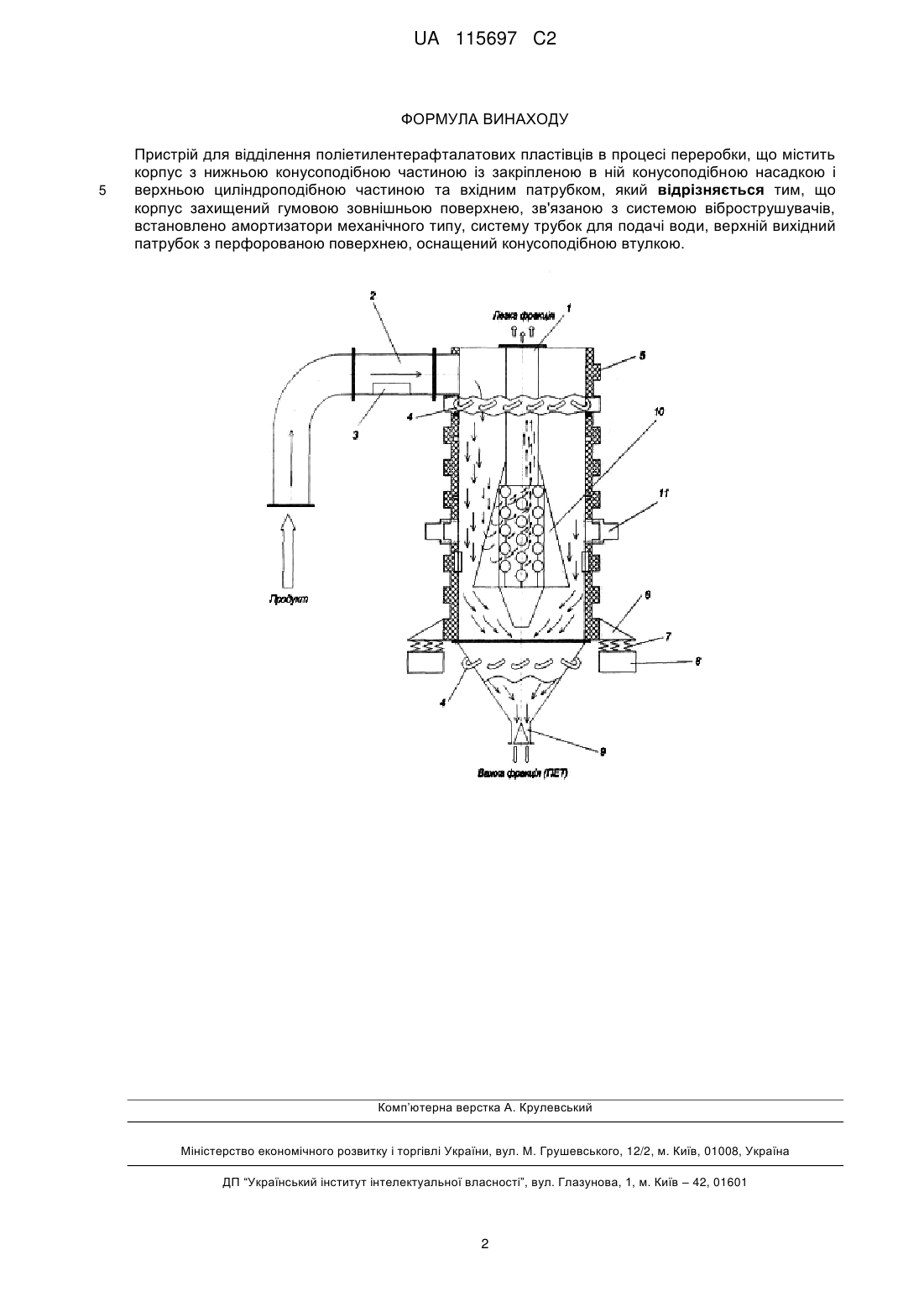

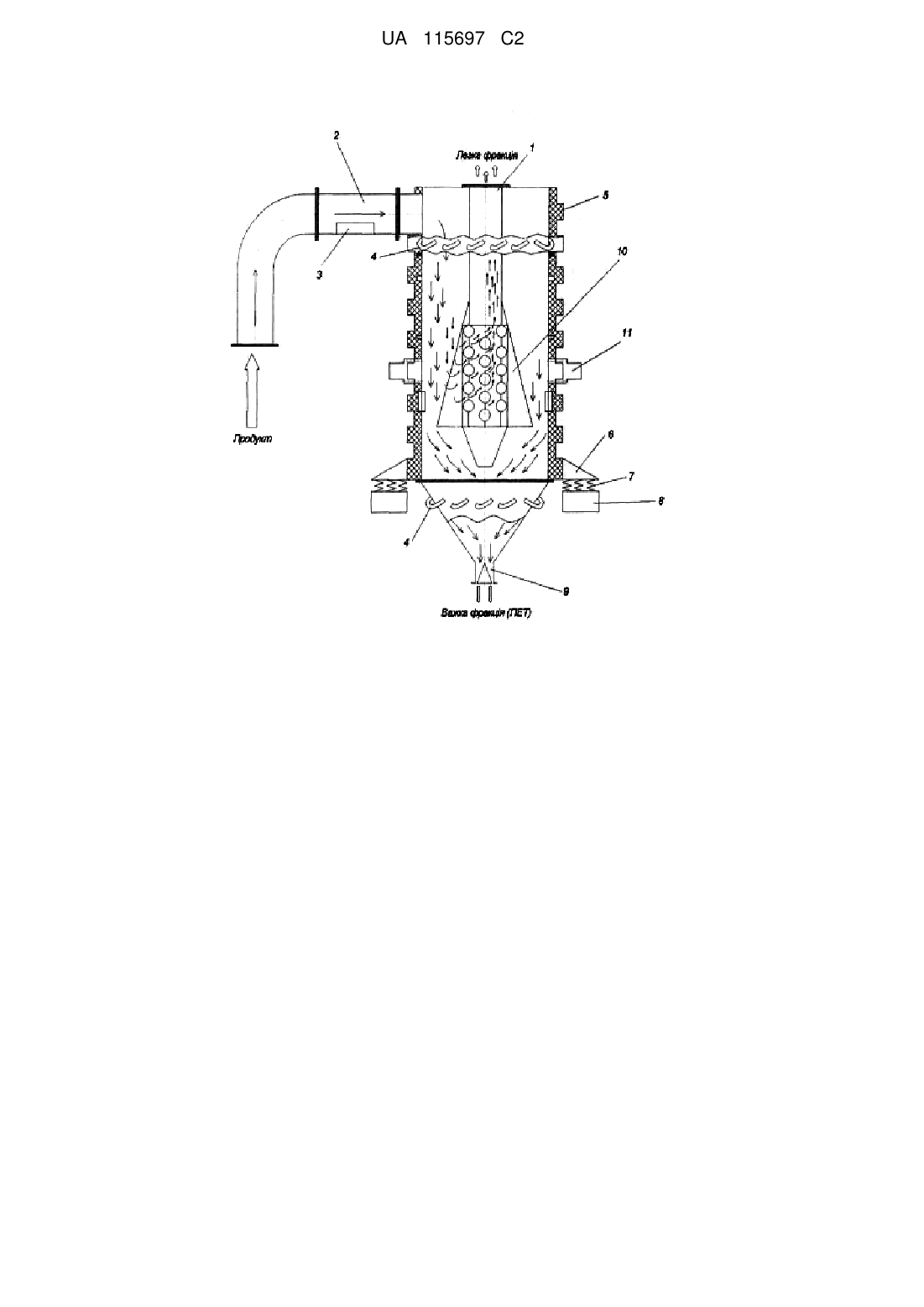

Реферат: Винахід належить до харчової промисловості і призначений для відділення, а також очищення поліетилентерефталатових пластівців в процесі переробки використаної упаковки. Пристрій для відділення поліетилентерафталатових пластівців в процесі переробки містить корпус з нижньою конусоподібною частиною із закріпленою в ній конусоподібною насадкою і верхньою циліндроподібною частиною та вхідним патрубком, згідно з винаходом, корпус захищений гумовою зовнішньою поверхнею, зв'язаною з системою віброструшувачів, встановлено амортизатори механічного типу, систему трубок для подачі води, верхній вихідний патрубок з перфорованою поверхнею, оснащений конусоподібною втулкою. Технічний результат полягає в суттєвому збільшенні продуктивності, в якому шляхом зміни конструкції зменшений його гідравлічний опір та налипання матеріалу на внутрішніх робочих поверхнях, що дозволяє використовувати запропоновану конструкцію для розділення легкої фракції (пилу) та тяжкої (поліетилентерефталатових пластівців). UA 115697 C2 (12) UA 115697 C2 UA 115697 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до харчової промисловості і призначений для відділення, а також очищення ПЕТ (поліетилентерефталатових) пластівців в процесі переробки використаної упаковки. За прототип було вибрано циклон (Патент UA № 88059 С2, МПК (2009) В04С 5/00, опублікований 10.09.2009. Бюл. № 17), який складається з корпусу у вигляді конусоподібної та циліндроподібної частин і з верхнім тангенціальним патрубком для виведення газу, верхня стінка якого зв'язана з вхідним внутрішнім до корпуса патрубком, розташованим співвісно до корпусу. Недоліком циклона пристрою є збільшений гідравлічний опір, який обумовлений надмірним закручуванням потоку, і погіршенням через це його пропускної спроможності. В основу винаходу поставлено задачу вдосконалення пристрою, в якому шляхом зміни конструкції зменшений його гідравлічний опір і як результат покращена його пропускна спроможність. Поставлена задача вирішується тим, що пристрій для відділення поліетилентерафталатових (далі - ПЕТ) - пластівців в процесі переробки, який включає корпус з нижньою конусоподібною частиною із закріпленою в ній конусоподібною насадкою і верхньою циліндроподібною частиною та вхідним патрубком, згідно з винаходом, додатково встановлена система віброструшувачів, які зв'язані із зовнішньою гумовою поверхнею для полегшення процесу проходження фракції, залучені амортизатори механічного типу для гасіння віброзбудження корпуса, а також встановлено систему трубок для підведення води в процесі очищення внутрішньої поверхні корпуса, також встановлений вихідний патрубок із перфорованою поверхнею, оснащений конусоподібною втулкою. Причинно-наслідковий зв'язок між суттєвими ознаками та очікуваним результатом полягає у наступному: - зменшені перепони у вигляді завихрювачів потоку на поверхні, яка формує вихідний потік суші ПЕТ-пластівців, за рахунок залучення в конструкцію конусоподібної насадки, яка знижує в'язкість вихідного суцільного потоку газоподібної суміші; - контрольована турбулізація потоку дисперсної фази ПЕТ-пластівців відбувається за рахунок конусоподібної втулки, яка утворює поверхню контакту із сумішшю; - всередині втулки встановлено вихідний патрубок із перфорованою поверхнею, який забезпечує вихід основної газової фракції, у газовому потоку, і обмежує потрапляння у потік (за рахунок діаметра отворів перфорації) часток пластівців; - використання підведення системи трубок з водою до циліндричної і контактної частини корпуса пристрою (з розпилювачем), дозволяє проводити ефективне очищення внутрішньої частини циклона від налипання матеріалу з потоку; - використання віброструшувачів на зовнішній гумовій поверхні пристрою, запобігає осіданню часток які переміщуються в суміші газу і дисперсної фази ПЕТ-пластівців в процесі їх розділення; - система віброструшувачів, які зв'язані із зовнішньою гумовою поверхнею пристрою, для полегшення процесу проходження фракції, що відділяються крізь систему вихідного патрубка, а компенсація віброзбудження пристрою вирішується за допомогою залучення амортизаторів механічного типу. На кресленні зображено пристрій для відділення ПЕТ-пластівців в процесі переробки. Пристрій складається з корпусу, захищеного гумовою зовнішньою поверхнею 5, з нижньою конусоподібною частиною і верхньою циліндроподібною частиною, в якій розміщена конусоподібна втулка 10, вхідного складального патрубка 2 (із гофрорукавом 3), верхнього вихідного патрубка для виведення газу із перфорованою поверхнею 1, віброструшувачів 11, трубок для підведення води 4, вихідної конусної насадки 9 та амортизаторів 6, пружин 7 і опорної поверхні 8. Пристрій працює наступним чином: фракція, яка надходить через вхідний патрубок 2, потрапляє на конусоподібну втулку 10, де розділяється: на легку фракцію (пил, газ), яка відводиться уверх по вихідному патрубку із перфорованою поверхнею 1 та тяжку фракцію (ПЕТпластівці), які відводяться вниз до вихідного патрубка 9. Для більш кращого розділення тяжкої фракції від легкої, на корпусі пристрою розташовані віброструшувачі 11. Додатково встановлена система трубок 4 для підведення води дозволяє додатково очистити внутрішні стінки пристрою. Технічний результат полягає в суттєвому збільшенні продуктивності, в якому шляхом зміни конструкції зменшений його гідравлічний опір та налипання матеріалу на внутрішніх робочих поверхнях, що дозволяє використовувати запропоновану конструкцію для розділення легкої фракції (пилу) та тяжкої (поліетилентерефталатових пластівців). 60 1 UA 115697 C2 ФОРМУЛА ВИНАХОДУ 5 Пристрій для відділення поліетилентерафталатових пластівців в процесі переробки, що містить корпус з нижньою конусоподібною частиною із закріпленою в ній конусоподібною насадкою і верхньою циліндроподібною частиною та вхідним патрубком, який відрізняється тим, що корпус захищений гумовою зовнішньою поверхнею, зв'язаною з системою віброструшувачів, встановлено амортизатори механічного типу, систему трубок для подачі води, верхній вихідний патрубок з перфорованою поверхнею, оснащений конусоподібною втулкою. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
