Кабельний канал

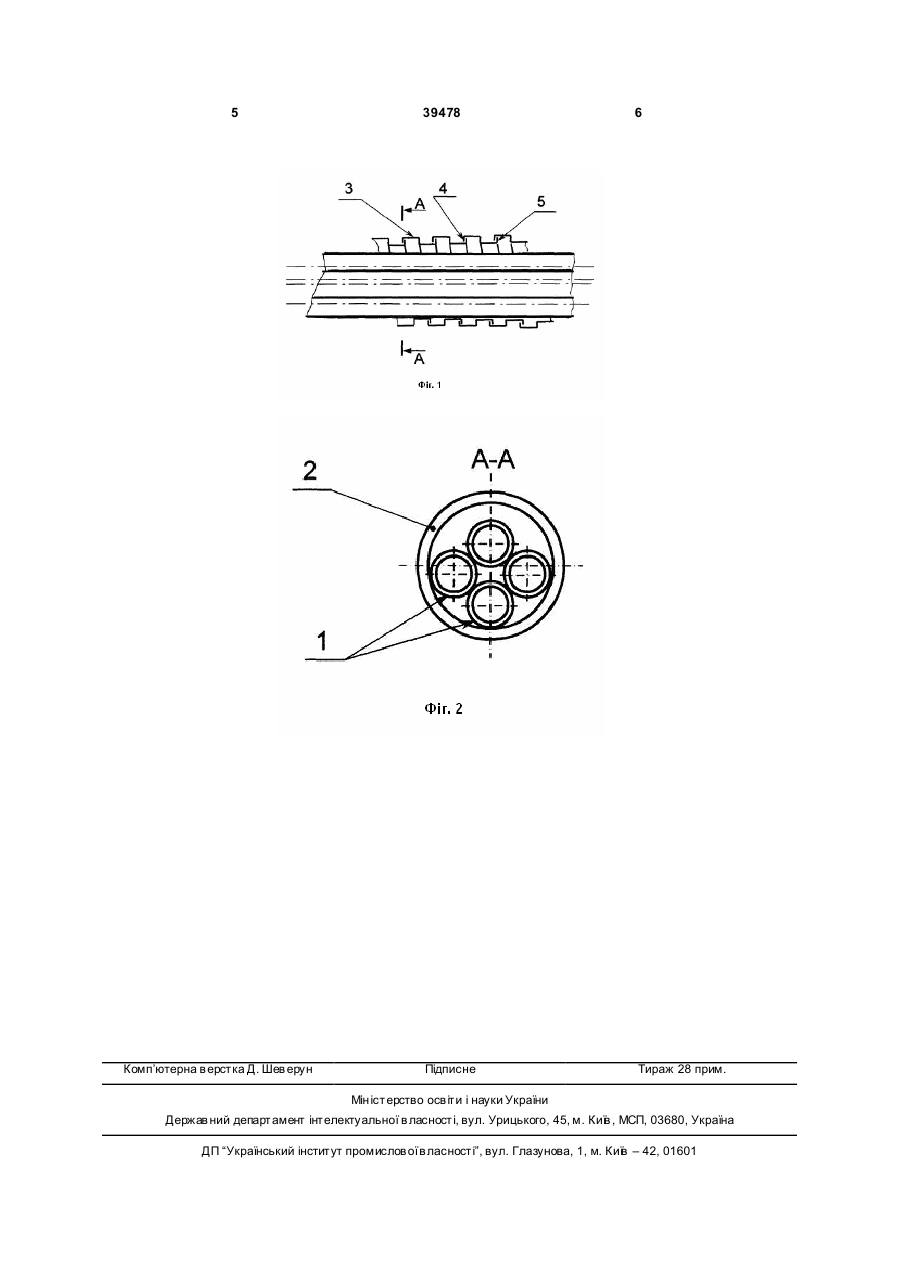

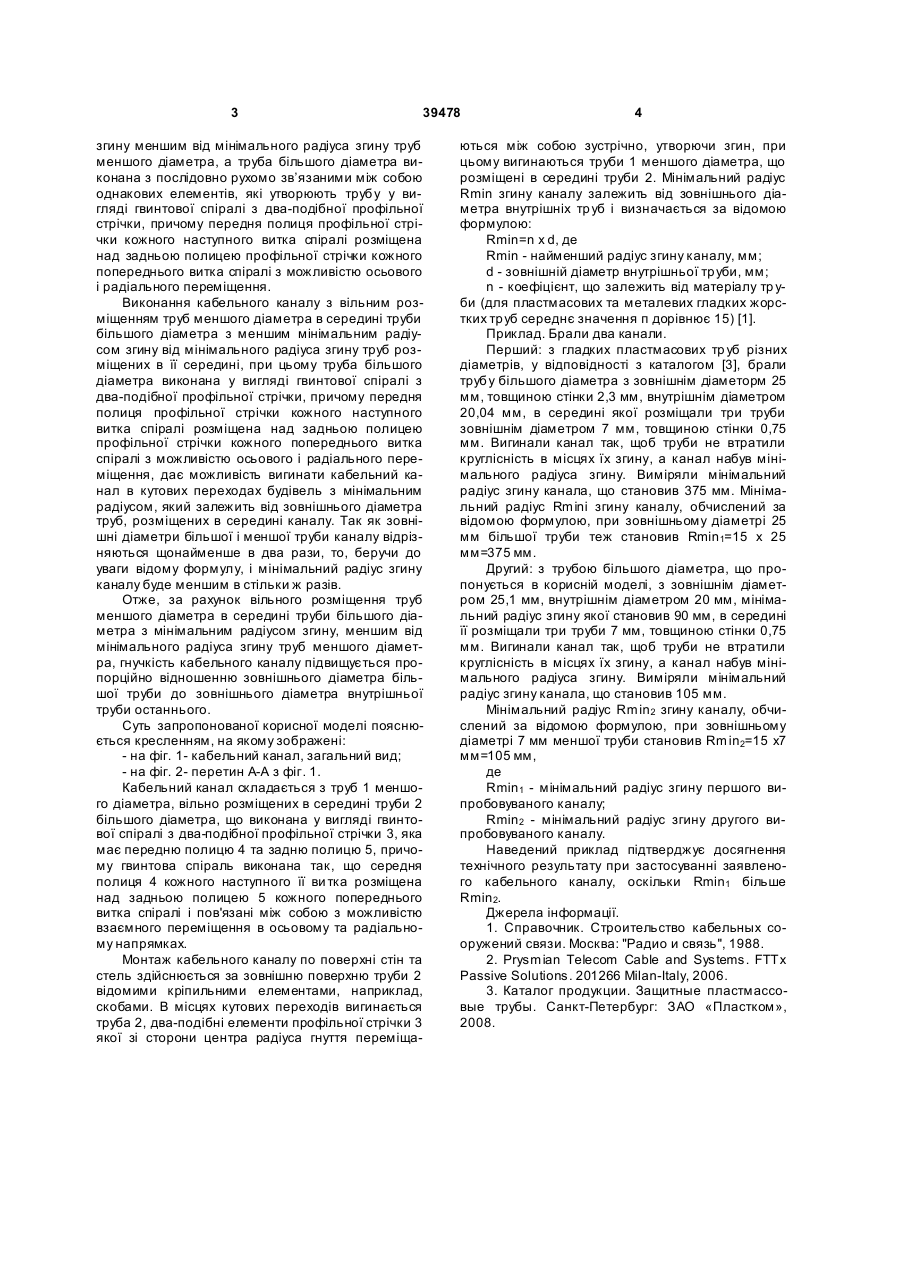

1. Кабельний канал, що складається з труб щонайменше двох діаметрів, який відрізняється тим, що гладкі труби меншого діаметра вільно розміщені в середині труби з мінімальним радіусом згину, меншим, ніж мінімальний радіус згину труб, що розміщені в її середині. 3 39478 згину меншим від мінімального радіуса згину труб меншого діаметра, а труба більшого діаметра виконана з послідовно рухомо зв’язаними між собою однакових елементів, які утворюють трубу у вигляді гвинтової спіралі з два-подібної профільної стрічки, причому передня полиця профільної стрічки кожного наступного витка спіралі розміщена над задньою полицею профільної стрічки кожного попереднього витка спіралі з можливістю осьового і радіального переміщення. Виконання кабельного каналу з вільним розміщенням труб меншого діаметра в середині труби більшого діаметра з меншим мінімальним радіусом згину від мінімального радіуса згину труб розміщених в її середині, при цьому труба більшого діаметра виконана у вигляді гвинтової спіралі з два-подібної профільної стрічки, причому передня полиця профільної стрічки кожного наступного витка спіралі розміщена над задньою полицею профільної стрічки кожного попереднього витка спіралі з можливістю осьового і радіального переміщення, дає можливість вигинати кабельний канал в кутових переходах будівель з мінімальним радіусом, який залежить від зовнішнього діаметра труб, розміщених в середині каналу. Так як зовнішні діаметри більшої і меншої труби каналу відрізняються щонайменше в два рази, то, беручи до уваги відому формулу, і мінімальний радіус згину каналу буде меншим в стільки ж разів. Отже, за рахунок вільного розміщення труб меншого діаметра в середині труби більшого діаметра з мінімальним радіусом згину, меншим від мінімального радіуса згину труб меншого діаметра, гнучкість кабельного каналу підвищується пропорційно відношенню зовнішнього діаметра більшої труби до зовнішнього діаметра внутрішньої труби останнього. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображені: - на фіг. 1- кабельний канал, загальний вид; - на фіг. 2- перетин А-А з фіг. 1. Кабельний канал складається з труб 1 меншого діаметра, вільно розміщених в середині труби 2 більшого діаметра, що виконана у вигляді гвинтової спіралі з два-подібної профільної стрічки 3, яка має передню полицю 4 та задню полицю 5, причому гвинтова спіраль виконана так, що середня полиця 4 кожного наступного її ви тка розміщена над задньою полицею 5 кожного попереднього витка спіралі і пов'язані між собою з можливістю взаємного переміщення в осьовому та радіальному напрямках. Монтаж кабельного каналу по поверхні стін та стель здійснюється за зовнішню поверхню труби 2 відомими кріпильними елементами, наприклад, скобами. В місцях кутових переходів вигинається труба 2, два-подібні елементи профільної стрічки 3 якої зі сторони центра радіуса гнуття переміща 4 ються між собою зустрічно, утворючи згин, при цьому вигинаються труби 1 меншого діаметра, що розміщені в середині труби 2. Мінімальний радіус Rmin згину каналу залежить від зовнішнього діаметра внутрішніх тр уб і визначається за відомою формулою: Rmin=n х d, де Rmin - найменший радіус згину каналу, мм; d - зовнішній діаметр внутрішньої труби, мм; n - коефіцієнт, що залежить від матеріалу тр уби (для пластмасових та металевих гладких жорстких труб середнє значення п дорівнює 15) [1]. Приклад. Брали два канали. Перший: з гладких пластмасових тр уб різних діаметрів, у відповідності з каталогом [3], брали трубу більшого діаметра з зовнішнім діаметорм 25 мм, товщиною стінки 2,3 мм, внутрішнім діаметром 20,04 мм, в середині якої розміщали три труби зовнішнім діаметром 7 мм, товщиною стінки 0,75 мм. Вигинали канал так, щоб труби не втратили круглісність в місцях їх згину, а канал набув мінімального радіуса згину. Виміряли мінімальний радіус згину канала, що становив 375 мм. Мінімальний радіус Rmini згину каналу, обчислений за відомою формулою, при зовнішньому діаметрі 25 мм більшої труби теж становив Rmin1=15 х 25 мм=375 мм. Другий: з трубою більшого діаметра, що пропонується в корисній моделі, з зовнішнім діаметром 25,1 мм, внутрішнім діаметром 20 мм, мінімальний радіус згину якої становив 90 мм, в середині її розміщали три труби 7 мм, товщиною стінки 0,75 мм. Вигинали канал так, щоб труби не втратили круглісність в місцях їх згину, а канал набув мінімального радіуса згину. Виміряли мінімальний радіус згину канала, що становив 105 мм. Мінімальний радіус Rmin2 згину каналу, обчислений за відомою формулою, при зовнішньому діаметрі 7 мм меншої труби становив Rmin2=15 x7 мм=105 мм, де Rmin1 - мінімальний радіус згину першого випробовуваного каналу; Rmin2 - мінімальний радіус згину другого випробовуваного каналу. Наведений приклад підтверджує досягнення технічного результату при застосуванні заявленого кабельного каналу, оскільки Rmin1 більше Rmin2. Джерела інформації. 1. Справочник. Строительство кабельных сооружений связи. Москва: "Радио и связь", 1988. 2. Prysmian Telecom Cable and Systems. FTTx Passive Solutions. 201266 Milan-Italy, 2006. 3. Каталог продукции. Защитные пластмассовые трубы. Санкт-Петербург: ЗАО «Пластком», 2008. 5 Комп’ютерна в ерстка Д. Шев ерун 39478 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
