Пристрій для визначення неперпендикулярності поперечних балок до осі виробу

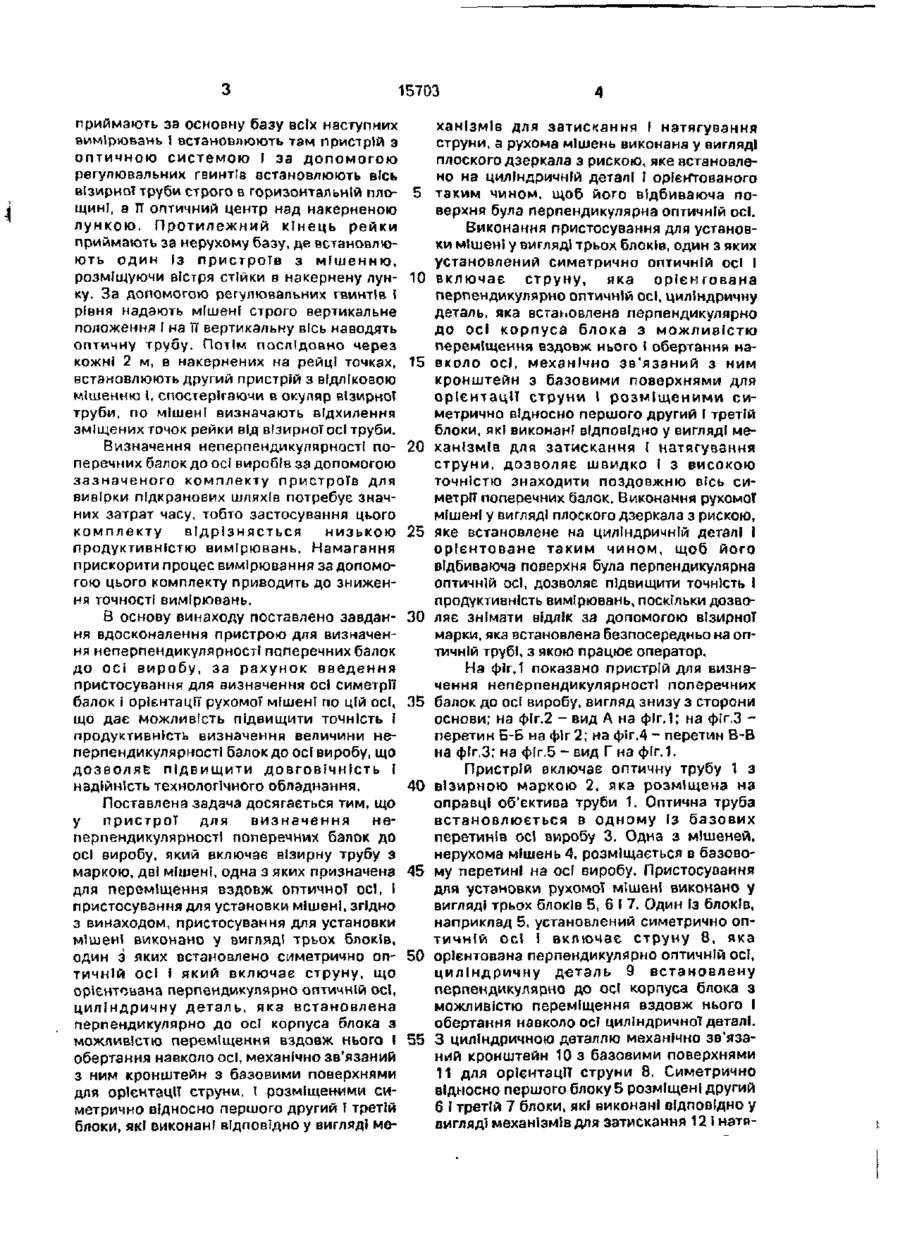

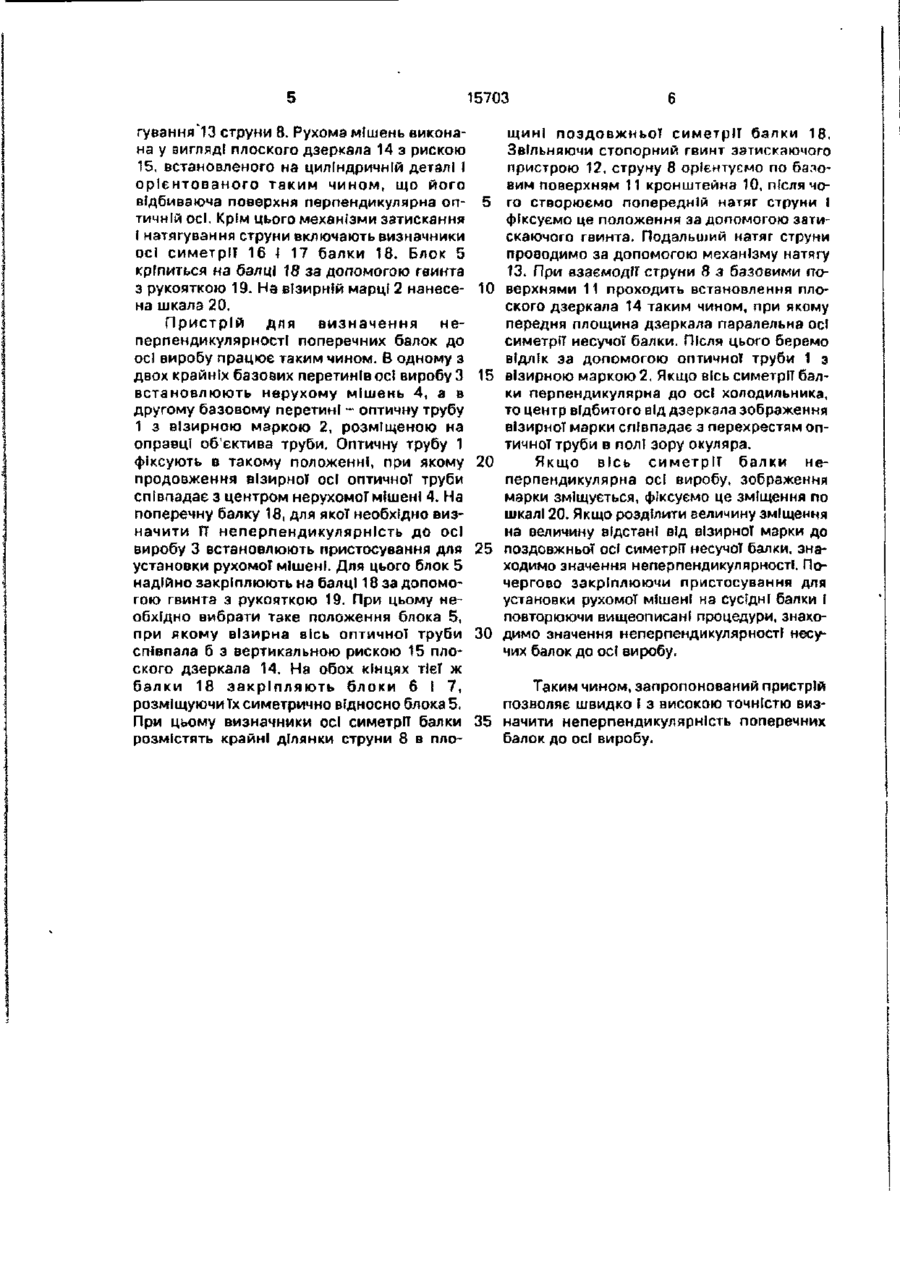

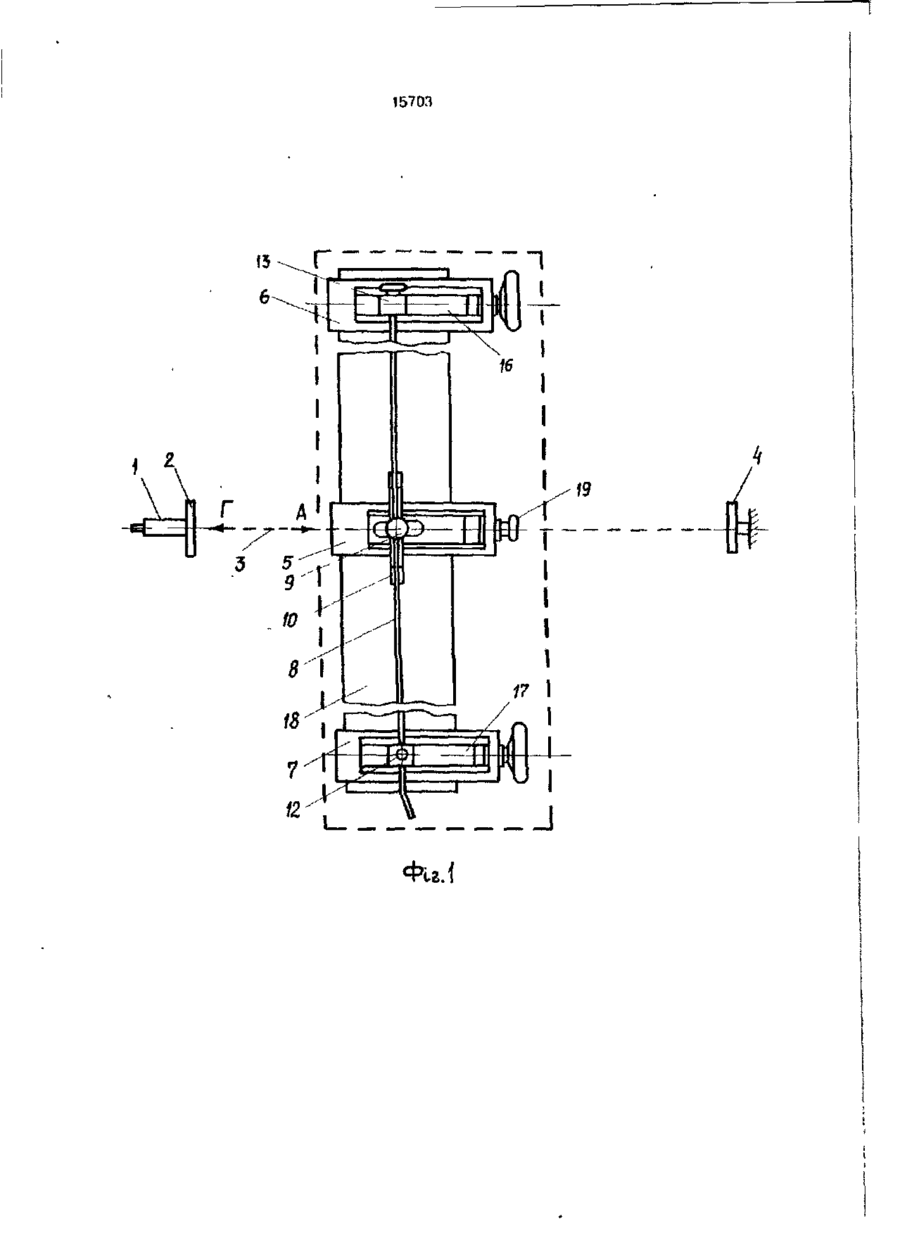

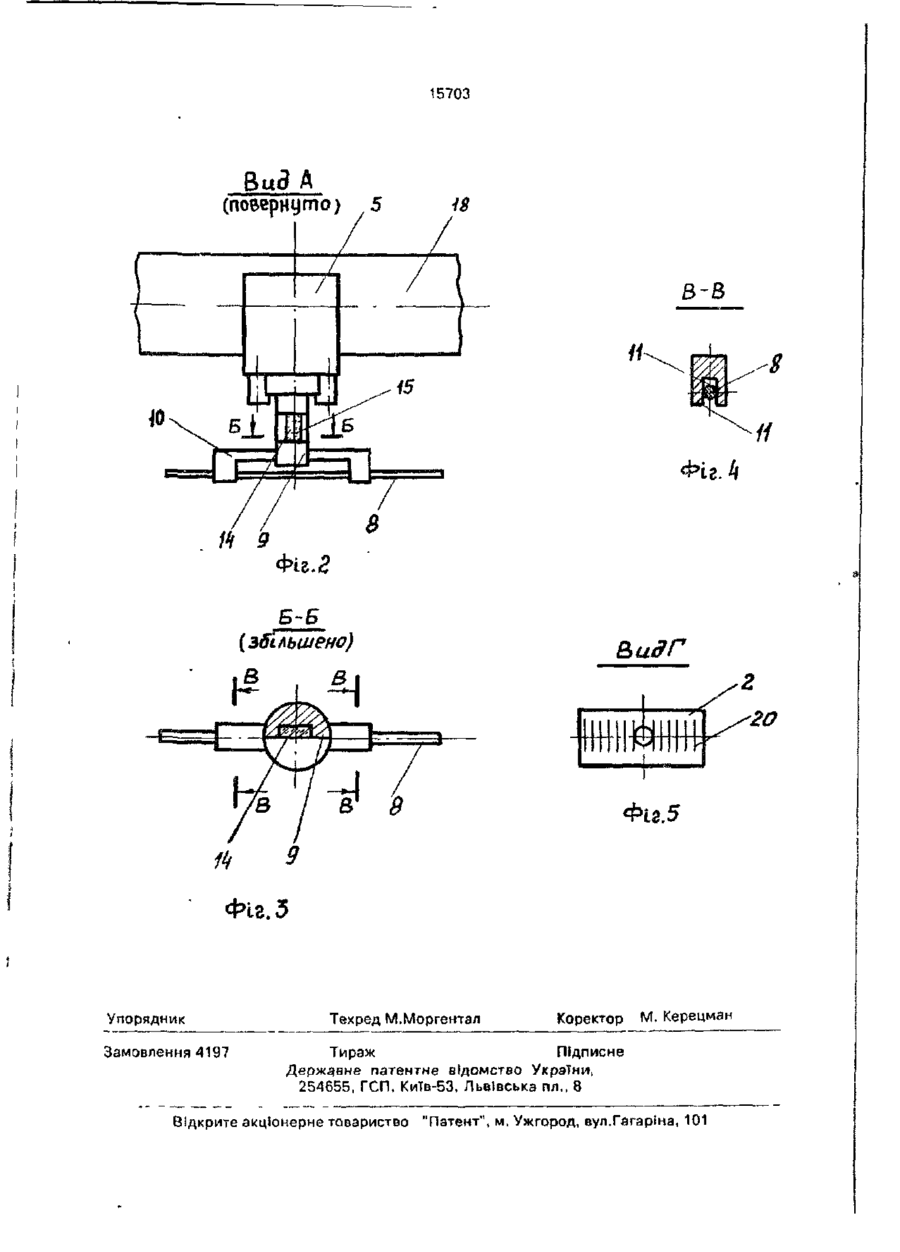

(19) У_/\ (II) (S3) СІ (5і)5 GO 1 В ДО ПАТ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ ВИЗНАЧЕННЯ НЕПЕРПЕНДИКУЛЯРНОСТІ ПОПЕРЕЧНИХ БАЛОК ДО ОСІ ВИРОВУ 1 . (20)95320092,03.08.93 (21)4879548/SU (22)30.10.90 (24)30.06.97 (46)30.06.97. Бюл. Г* З (56)1. АбаджиК.И.идр, Контроль взаимного расположения поверхностей деталей машин, М., Машгиз, 1962, с.40. 2. Микольский Ю.И. и др. Выверка и центровка промышленного оборудования, К., "Будівельник", 1979, с.90 (прототип), (72) Кичма Андрій Олексійович, Домбровський Володимир Георгійович, Зелений Иосиф Теодорович, Максимчук Юрій Юрьевич (73) Державний університет "Львівська політехніка" (UA) (57) Устройство для определения неперпендикулярности поперечных балок к оси изделия, содержащее визирную трубу с маркой, две мишени, одна из которых предназначена для перемещения вдоль оп Винахід відноситься до вимірювальної техніки І призначений для визначення неперпендикулярності поперечних балок до осі виробу, наприклад холодильника, який застосовується в цементиій промисловості. З відомих пристроїв для визначення неперпендикулярності поперечних балок до осі виробу найбільш близьким по технічній суті до заявляемого являється комплект пристроїв для вивірки підкранових шляхів [2]. В комплект входить один пристрій з оптичною системою І два - з мішенями. Пристрій з оптичною системою складається тической оси, и приспособление для установки мишени, о т л и ч а ю щ е е с я тем, что приспособление для устзновки мишени выполнено в виде трех блоков, один из которых установлен симметрично оптической оси и включает струну, ориентированную перпендикулярно оптической оси, цилиндрическую деталь, установленную перпендикулярно оси корпуса блока с возможностью перемещения блока вдоль него и вращения вокруг оси, механически связанный с ним кронштейн с базовыми поверхностями для ориентации струны и расположенные симметрично относительно первого второй и третий блоки, которые выполнены соответственно в виде механизмов для зажима и натяжения струны, а подвижная мишень выполнена в виде плоского зеркала с риской, установленного на цилиндрической детали и ориентированного таким образом, что его отражающая поверхность перпендикулярна оптической оси. з литого корпуса двох регулювальних гвинтів, якими пристрій встановлюється на рельсі, двох гвинтів для закріплення Інструмента в необхідне положення, візирної труби э рівнем, стійки, навідних 1 регулювальних гвинтів. Пристрій з мішенню складається з литого корпуса, П подібногоо магніта, за допомогою якого він закріплюється до рейки, стійки, на якій ВСТБ новлена мішень, регулювального гвинта, Т~ подібного рівня І ГВИН-.JB кріплення. Вивірку підкранових шляхів проводять таким чином. Кінець одніеТ з рейок о 15703 приймають за основну базу всіх наступних вимірювань І встановлюють там пристрій э оптичною системою І за допомогою регулювальних гвинтів встановлюють вісь візирної труби строго в горизонтальній пло- 5 щині, а її оптичний центр над накерненою лункою. Протилежний кінець рейки приймають за нерухому базу, де встановлюють один Із пристроїв з мішенню, розміщуючи вістря СТІЙКИ в накернену лун- 10 ку. За допомогою регулювальних гвинтів І рівня надають мішені строго вертикальне положення І на ЇЇ вертикальну вісь наводять оптичну трубу. Потім послідовно через кожні 2 м, в накернених на рейці точках, 15 встановлюють другий пристрій з ВІДЛІКОВОЮ мішенню І, спостерігаючи в окуляр візирної труби, по мішені визначають відхилення зміщених точок рейки від візирної осі труби. Визначення неперпендикулдрності по- 20 перечних балок до осі виробів за допомогою зазначеного комплекту пристроїв для вивірки підкранових шляхів потребує значних затрат часу, тобто застосування цього комплекту відрізняється низькою 25 продуктивністю вимірювань. Намагання прискорити процес вимірювання за допомогою цього комплекту приводить до зниження точності вимірювань. В основу винаходу поставлено завдан- 30 ня вдосконалення пристрою для визначення неперпендикулярностї поперечних балок до осі виробу, за рахунок введення пристосування для оизначення осі симетрії балок і орієнтації рухомої мішені по цій осі, 35 що дає можливість підвищити точність І продуктивність визначення величини неперпендикулярності балок до осі виробу, що ДОЗВОЛЯЄ ПІДВИЩИТИ ДОВГОВІЧНІСТЬ І надійність технологічного обладнання. Поставлена задача досягається тим, що у пристрої для визначення неперпендикулярності поперечних балок до осі виробу, який включає візирну трубу з маркою, дві мішені, одна з яких призначена для переміщення вздовж оптичної осї, 1 пристосування для установки мішені, згідно з винаходом, пристосування для установки мішені виконано у вигляді трьох блоків, один з яких встановлено симетрично оптичній осі І який включає струну, що орієнтована перпендикулярно оптичній осі, циліндричну деталь, яка встановлена перпендикулярно до осі корпуса блока з можливістю переміщення вздовж нього і обертання навколо осі, механічно зв'язаний з ним кронштейн з базовими поверхнями для орієнтації струни, і розміщеними симетрично відносно першого другий І третій блоки, які виконані ВІДПОВІДНО у вигляді ме 40 45 50 55 ханізмів для затискання ! натягування струни, а рухома мішень виконана у вигляді плоского дзеркала з рискою, яке встановлено на циліндричній деталі І орієнтованого таким чином, щоб його відбиваюча поверхня була перпендикулярна оптичній осі. Виконання пристосування для установки мішені у вигляді трьох блоків, один з яких установлений симетрично оптичній осі І включає струну, яка орієнтована перпендикулярно оптичній осі, циліндричну деталь, яка встановлена перпендикулярно до осі корпуса блока з можливістю переміщення вздовж нього І обертання навколо осі, механічно зв'язаний з ним кронштейн з базовими поверхнями для орієнтації струни І розміщеними симетрично відносно першого другий І третій блоки, які виконані відповідно у вигляді механїзмів для затискання І натягування струни, дозволяє швидко і з високою точністю знаходити поздовжню вісь симетрії поперечних балок. Виконання рухомоТ мішені у вигляді плоского дзеркала з рискою, яке встановлене на циліндричній деталї І орієнтоване таким чином, щоб його відбиваюча поверхня була перпендикулярна ОПТИЧНІЙ ОСІ, ДОЗВОЛЯЄ ПІДВИЩИТИ ТОЧНІСТЬ 1 продуктивність вимірювань, поскільки дозволяє знімати ВІДЛІК за допомогою візирної марки, яка встановлена безпосередньо на оптичній трубі, з якою працює оператор. На фіг, 1 показано пристрій для визначення неперпендикулярностї поперечних балок до осі виробу, вигляд знизу з сторони основи; на фіг.2 - вид А на фіг. 1; на фіг.З перетин Б-Б на фіг 2; на фіг.4 - перетин В-В на фїг.З; на фіг.5 - вид Г на фіг. 1. Пристрій включає оптичну трубу 1 З візирною маркою 2, яка розміщена на оправці об'єктива труби 1. Оптична труба встановлюється в одному Із базових перетинів осі виробу 3. Одна з мішеней, нерухома мішень 4, розміщається в базовому перетині на осі виробу. Пристосування для установки рухомої мішені виконано у вигляді трьох блоків 5, 6 І 7. Один Із блоків, наприклад 5, установлений симетрично оптичній осі І включає струну 8, яка орієнтована перпендикулярно оптичній осі, циліндричну деталь 9 встановлену перпендикулярно до осї корпуса блока з можливістю переміщення вздовж нього І обертання навколо ос? циліндричної деталі. 3 циліндричною деталлю механічно зв'язаний кронштейн 10 з базовими поверхнями 11 для орієнтації струни 8. Симетрично відносно першого блоку 5 розміщені другий 6 І третій 7 блоки, як! виконані ВІДПОВІДНО у вигляді механізмів для затискання 12 І натя 15703 гуеання'13 струни 8. Рухома мішень виконана у вигляді плоского дзеркала 14 з рискою 15, встановленого на циліндричній деталі І орієнтованого таким чином, що його відбиваюча поверхня перпендикулярна оптичній осі. Крім цього механізми затискання І натягування струни включають визначники осі симетрії 16 І 17 балки 18. Блок 5 кріпиться на балці 18 за допомогою гвинта з рукояткою 19. На візирній марці 2 нанесена шкала 20, Пристрій для визначення неперпендикулярності поперечних балок до осі виробу працює таким чином. В одному з двох крайніх базових перетинів осі виробу З встановлюють нерухому мішень 4, а в другому базовому перетині - оптичну трубу 1 з візирною маркою 2, розміщеною на оправці об'єктива труби. Оптичну трубу 1 фіксують в такому положенні, при якому продовження візирної осі оптичної труби співпадає з центром нерухомої мішені 4. На поперечну балку 18, для якої необхідно визначити її неперпендикулярність до осі виробу 3 встановлюють пристосування для установки рухомої мішені. Для цього блок 5 надійно закріплюють на балці 18 за допомогою гвинта з рукояткою 19. При цьому необхідно вибрати таке положення блока 5, при якому візирна вісь оптичної труби співпала б з вертикальною рискою 15 плоского дзеркала 14. На обох кінцях тієї ж балки 18 закріпляють блоки б І 7, розміщуючиїх симетрично відносно блока 5. При цьому визначники осі симетрії балки розмістять крайні ділянки струни 8 в пло 5 10 15 20 25 30 щині поздовжньої симетрії балки 18. Звільняючи стопорний гвинт затискаючого пристрою 12, струну 8 орієнтуємо по баловим поверхням 11 кронштейна 10, після чого створюємо попередній натяг струни І фіксуємо це положення за допомогою затискаючого гвинта. Подальший натяг струни проводимо за допомогою механізму натягу (3. При взаємодії струни 8 з базовими гтоверхнями 11 проходить встановлення плоского дзеркала 14 таким чином, при якому передня площина дзеркала паралельна осі симетрії несучої балки. Після цього беремо відлік за допомогою оптичної труби 1 з візирною маркою 2. Якщо вісь симетрії балки перпендикулярна до осі холодильника, то центр відбитого від дзеркала зображення візирної марки співпадає з перехрестям оптичної труби в полі зору окуляра. Якщо вісь симетрії балки неперпендикулярна осі виробу, зображення марки зміщується, фіксуємо це зміщення по шкалі 20. Якщо розділити величину зміщення на величину відстані від візирної марки до поздовжньої осі симетрії несучої балки, знаходимо значення неперпендикулярності. Почергово закріплюючи пристосування для установки рухомої мішені на сусідні балки І повторюючи вищеописані процедури, знаходимо значення неперпендикулярності несучих балок до осі виробу. Таким чином, запропонований пристрій позволяє швидко І з високою точністю виз35 начити неперпендикулярність поперечних балок до осі виробу. 15703 12 * Фіг А J 15703 Bu3 A (повернуто) в8 15 11 Фіг. k Фіг. Б-Б {збільшено) & ид Г -ИНН»» /^ Фі2.5 Упорядник Замовлення 4197 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Пзтент", м. Ужгород, вул.Гагаріна, 101
