Спосіб токарної обробки деталі різцем

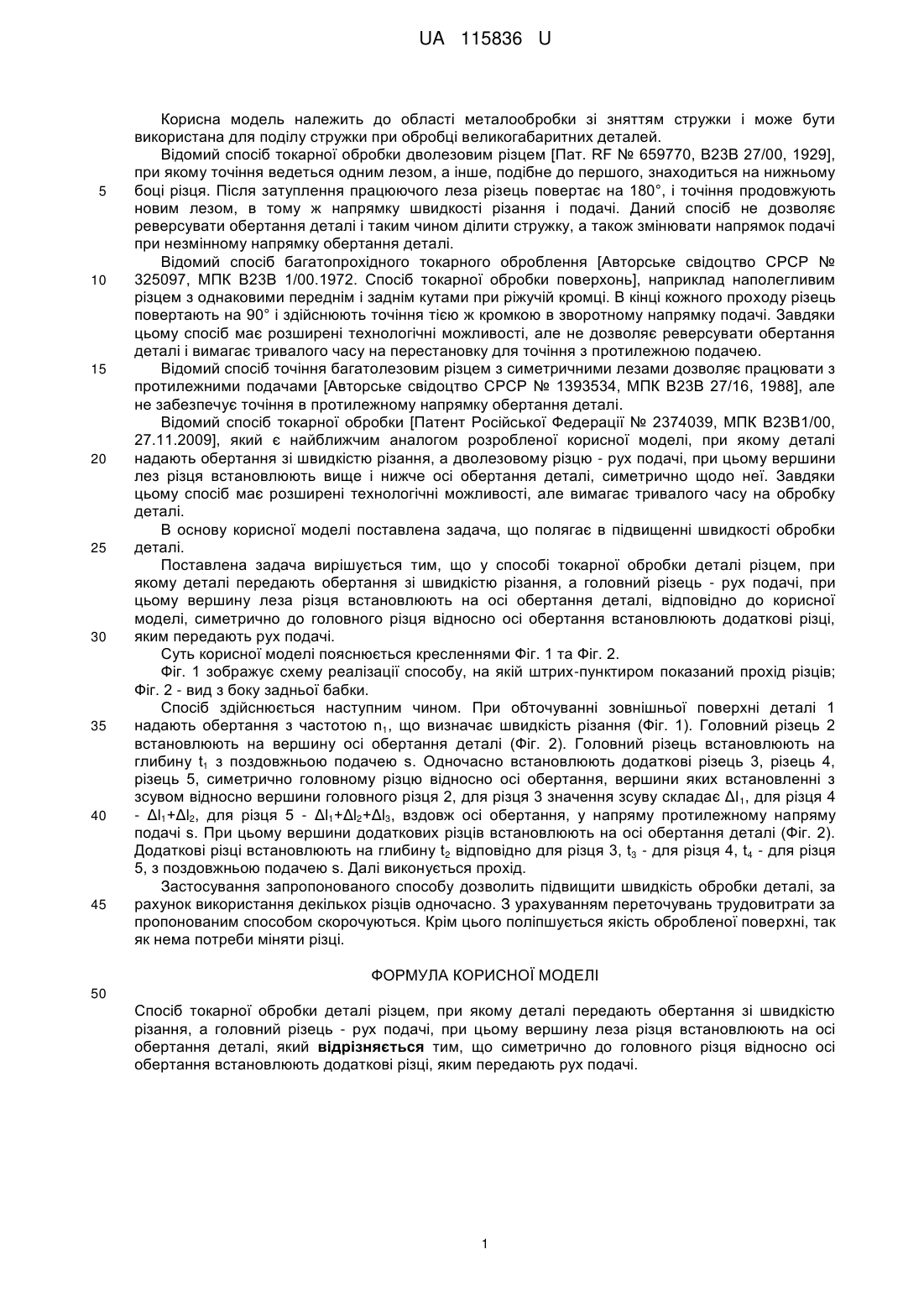

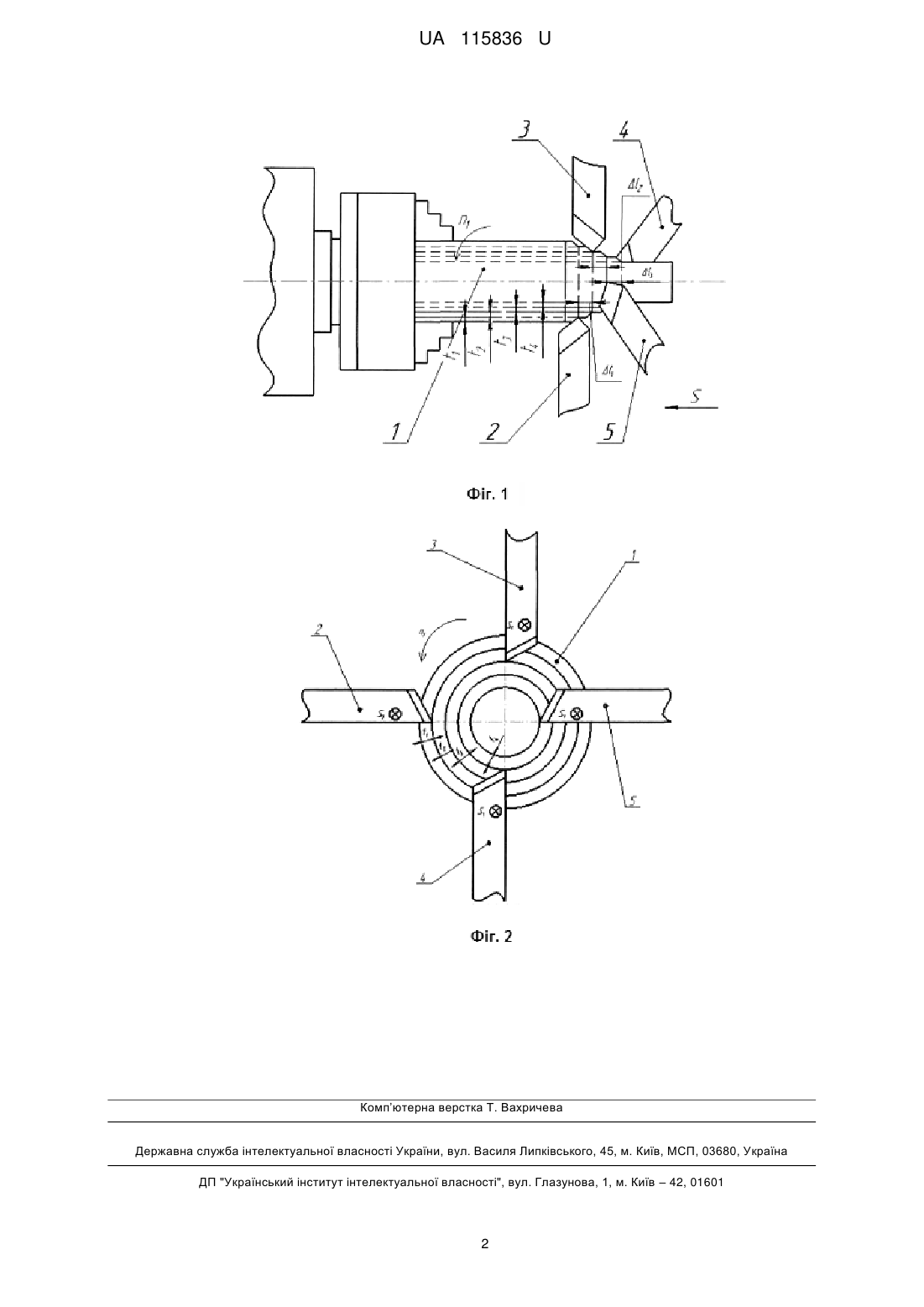

Реферат: Спосіб токарної обробки деталі різцем, при якому деталі передають обертання зі швидкістю різання, а головний різець - рух подачі, при цьому вершину леза різця встановлюють на осі обертання деталі. Симетрично до головного різця відносно осі обертання встановлюють додаткові різці, яким передають рух подачі. UA 115836 U (54) СПОСІБ ТОКАРНОЇ ОБРОБКИ ДЕТАЛІ РІЗЦЕМ UA 115836 U UA 115836 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області металообробки зі зняттям стружки і може бути використана для поділу стружки при обробці великогабаритних деталей. Відомий спосіб токарної обробки дволезовим різцем [Пат. RF № 659770, В23В 27/00, 1929], при якому точіння ведеться одним лезом, а інше, подібне до першого, знаходиться на нижньому боці різця. Після затуплення працюючого леза різець повертає на 180°, і точіння продовжують новим лезом, в тому ж напрямку швидкості різання і подачі. Даний спосіб не дозволяє реверсувати обертання деталі і таким чином ділити стружку, а також змінювати напрямок подачі при незмінному напрямку обертання деталі. Відомий спосіб багатопрохідного токарного оброблення [Авторське свідоцтво СРСР № 325097, МПК В23В 1/00.1972. Спосіб токарної обробки поверхонь], наприклад наполегливим різцем з однаковими переднім і заднім кутами при ріжучій кромці. В кінці кожного проходу різець повертають на 90° і здійснюють точіння тією ж кромкою в зворотному напрямку подачі. Завдяки цьому спосіб має розширені технологічні можливості, але не дозволяє реверсувати обертання деталі і вимагає тривалого часу на перестановку для точіння з протилежною подачею. Відомий спосіб точіння багатолезовим різцем з симетричними лезами дозволяє працювати з протилежними подачами [Авторське свідоцтво СРСР № 1393534, МПК В23В 27/16, 1988], але не забезпечує точіння в протилежному напрямку обертання деталі. Відомий спосіб токарної обробки [Патент Російської Федерації № 2374039, МПК В23В1/00, 27.11.2009], який є найближчим аналогом розробленої корисної моделі, при якому деталі надають обертання зі швидкістю різання, а дволезовому різцю - рух подачі, при цьому вершини лез різця встановлюють вище і нижче осі обертання деталі, симетрично щодо неї. Завдяки цьому спосіб має розширені технологічні можливості, але вимагає тривалого часу на обробку деталі. В основу корисної моделі поставлена задача, що полягає в підвищенні швидкості обробки деталі. Поставлена задача вирішується тим, що у способі токарної обробки деталі різцем, при якому деталі передають обертання зі швидкістю різання, а головний різець - рух подачі, при цьому вершину леза різця встановлюють на осі обертання деталі, відповідно до корисної моделі, симетрично до головного різця відносно осі обертання встановлюють додаткові різці, яким передають рух подачі. Суть корисної моделі пояснюється кресленнями Фіг. 1 та Фіг. 2. Фіг. 1 зображує схему реалізації способу, на якій штрих-пунктиром показаний прохід різців; Фіг. 2 - вид з боку задньої бабки. Спосіб здійснюється наступним чином. При обточуванні зовнішньої поверхні деталі 1 надають обертання з частотою n1, що визначає швидкість різання (Фіг. 1). Головний різець 2 встановлюють на вершину осі обертання деталі (Фіг. 2). Головний різець встановлюють на глибину t1 з поздовжньою подачею s. Одночасно встановлюють додаткові різець 3, різець 4, різець 5, симетрично головному різцю відносно осі обертання, вершини яких встановленні з зсувом відносно вершини головного різця 2, для різця 3 значення зсуву складає Δl 1, для різця 4 - Δl1+Δl2, для різця 5 - Δl1+Δl2+Δl3, вздовж осі обертання, у напряму протилежному напряму подачі s. При цьому вершини додаткових різців встановлюють на осі обертання деталі (Фіг. 2). Додаткові різці встановлюють на глибину t2 відповідно для різця 3, t3 - для різця 4, t4 - для різця 5, з поздовжньою подачею s. Далі виконується прохід. Застосування запропонованого способу дозволить підвищити швидкість обробки деталі, за рахунок використання декількох різців одночасно. З урахуванням переточувань трудовитрати за пропонованим способом скорочуються. Крім цього поліпшується якість обробленої поверхні, так як нема потреби міняти різці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб токарної обробки деталі різцем, при якому деталі передають обертання зі швидкістю різання, а головний різець - рух подачі, при цьому вершину леза різця встановлюють на осі обертання деталі, який відрізняється тим, що симетрично до головного різця відносно осі обертання встановлюють додаткові різці, яким передають рух подачі. 1 UA 115836 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
