Спосіб токарної обробки різцем

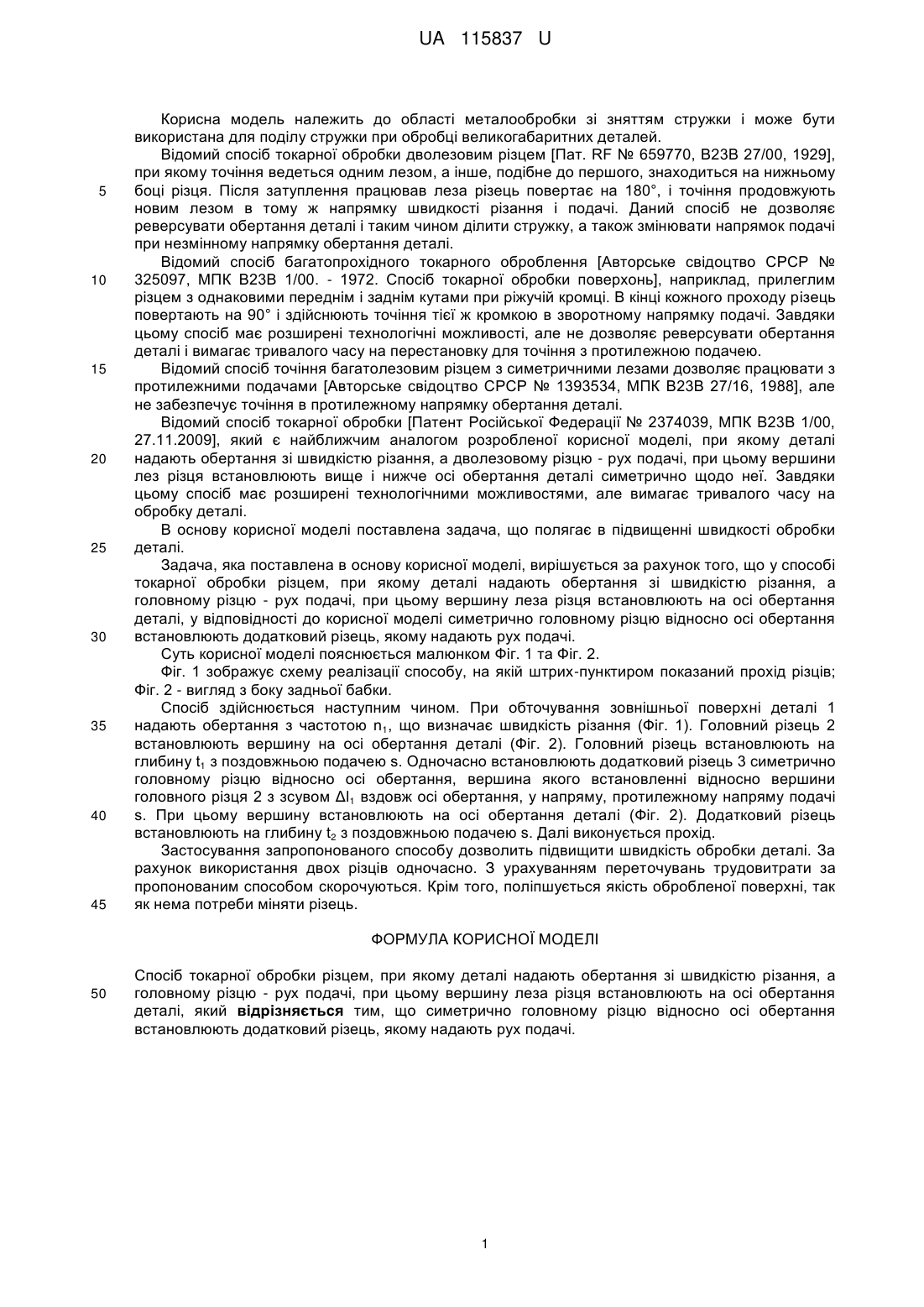

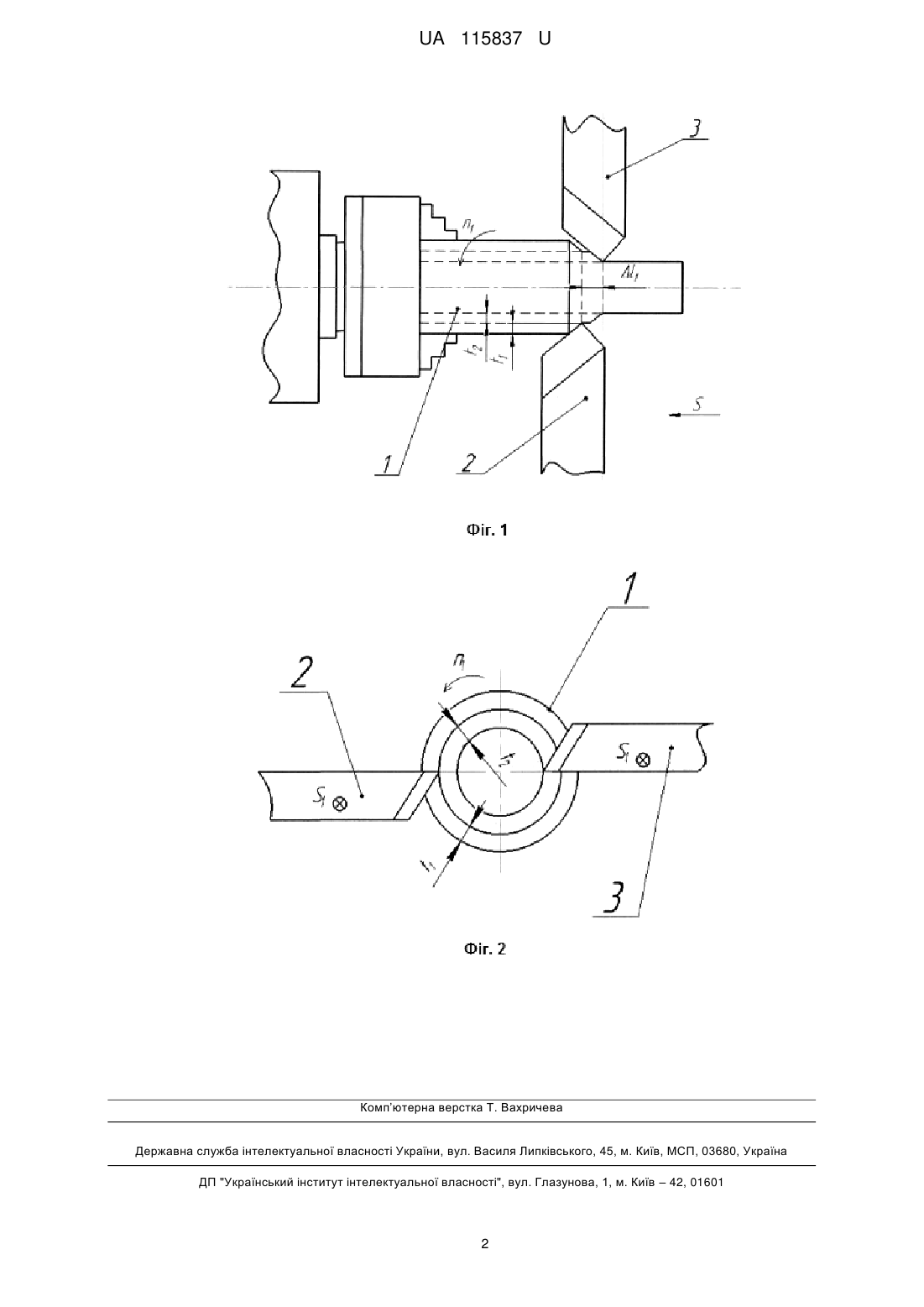

Реферат: Спосіб токарної обробки різцем, при якому деталі надають обертання зі швидкістю різання, а головному різцю - рух подачі, при цьому вершину леза різця встановлюють на осі обертання деталі. При цьому, симетрично головному різцю відносно осі обертання встановлюють додатковий різець, якому надають рух подачі. UA 115837 U (54) СПОСІБ ТОКАРНОЇ ОБРОБКИ РІЗЦЕМ UA 115837 U UA 115837 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області металообробки зі зняттям стружки і може бути використана для поділу стружки при обробці великогабаритних деталей. Відомий спосіб токарної обробки дволезовим різцем [Пат. RF № 659770, В23В 27/00, 1929], при якому точіння ведеться одним лезом, а інше, подібне до першого, знаходиться на нижньому боці різця. Після затуплення працював леза різець повертає на 180°, і точіння продовжують новим лезом в тому ж напрямку швидкості різання і подачі. Даний спосіб не дозволяє реверсувати обертання деталі і таким чином ділити стружку, а також змінювати напрямок подачі при незмінному напрямку обертання деталі. Відомий спосіб багатопрохідного токарного оброблення [Авторське свідоцтво СРСР № 325097, МПК В23В 1/00. - 1972. Спосіб токарної обробки поверхонь], наприклад, прилеглим різцем з однаковими переднім і заднім кутами при ріжучій кромці. В кінці кожного проходу різець повертають на 90° і здійснюють точіння тієї ж кромкою в зворотному напрямку подачі. Завдяки цьому спосіб має розширені технологічні можливості, але не дозволяє реверсувати обертання деталі і вимагає тривалого часу на перестановку для точіння з протилежною подачею. Відомий спосіб точіння багатолезовим різцем з симетричними лезами дозволяє працювати з протилежними подачами [Авторське свідоцтво СРСР № 1393534, МПК В23В 27/16, 1988], але не забезпечує точіння в протилежному напрямку обертання деталі. Відомий спосіб токарної обробки [Патент Російської Федерації № 2374039, МПК В23В 1/00, 27.11.2009], який є найближчим аналогом розробленої корисної моделі, при якому деталі надають обертання зі швидкістю різання, а дволезовому різцю - рух подачі, при цьому вершини лез різця встановлюють вище і нижче осі обертання деталі симетрично щодо неї. Завдяки цьому спосіб має розширені технологічними можливостями, але вимагає тривалого часу на обробку деталі. В основу корисної моделі поставлена задача, що полягає в підвищенні швидкості обробки деталі. Задача, яка поставлена в основу корисної моделі, вирішується за рахунок того, що у способі токарної обробки різцем, при якому деталі надають обертання зі швидкістю різання, а головному різцю - рух подачі, при цьому вершину леза різця встановлюють на осі обертання деталі, у відповідності до корисної моделі симетрично головному різцю відносно осі обертання встановлюють додатковий різець, якому надають рух подачі. Суть корисної моделі пояснюється малюнком Фіг. 1 та Фіг. 2. Фіг. 1 зображує схему реалізації способу, на якій штрих-пунктиром показаний прохід різців; Фіг. 2 - вигляд з боку задньої бабки. Спосіб здійснюється наступним чином. При обточування зовнішньої поверхні деталі 1 надають обертання з частотою n1, що визначає швидкість різання (Фіг. 1). Головний різець 2 встановлюють вершину на осі обертання деталі (Фіг. 2). Головний різець встановлюють на глибину t1 з поздовжньою подачею s. Одночасно встановлюють додатковий різець 3 симетрично головному різцю відносно осі обертання, вершина якого встановленні відносно вершини головного різця 2 з зсувом Δl1 вздовж осі обертання, у напряму, протилежному напряму подачі s. При цьому вершину встановлюють на осі обертання деталі (Фіг. 2). Додатковий різець встановлюють на глибину t2 з поздовжньою подачею s. Далі виконується прохід. Застосування запропонованого способу дозволить підвищити швидкість обробки деталі. За рахунок використання двох різців одночасно. З урахуванням переточувань трудовитрати за пропонованим способом скорочуються. Крім того, поліпшується якість обробленої поверхні, так як нема потреби міняти різець. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб токарної обробки різцем, при якому деталі надають обертання зі швидкістю різання, а головному різцю - рух подачі, при цьому вершину леза різця встановлюють на осі обертання деталі, який відрізняється тим, що симетрично головному різцю відносно осі обертання встановлюють додатковий різець, якому надають рух подачі. 1 UA 115837 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
