Багатофункціональний модуль

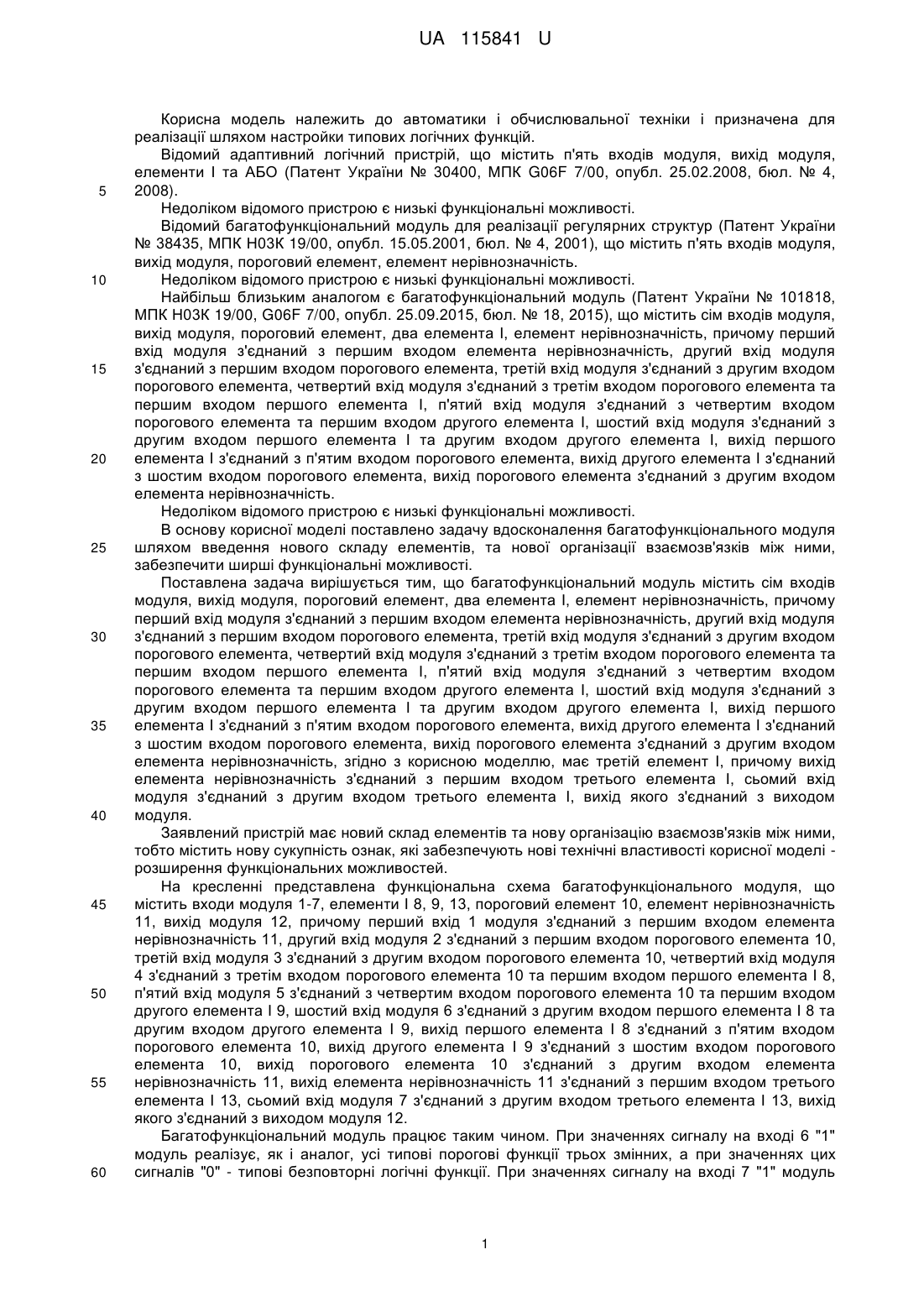

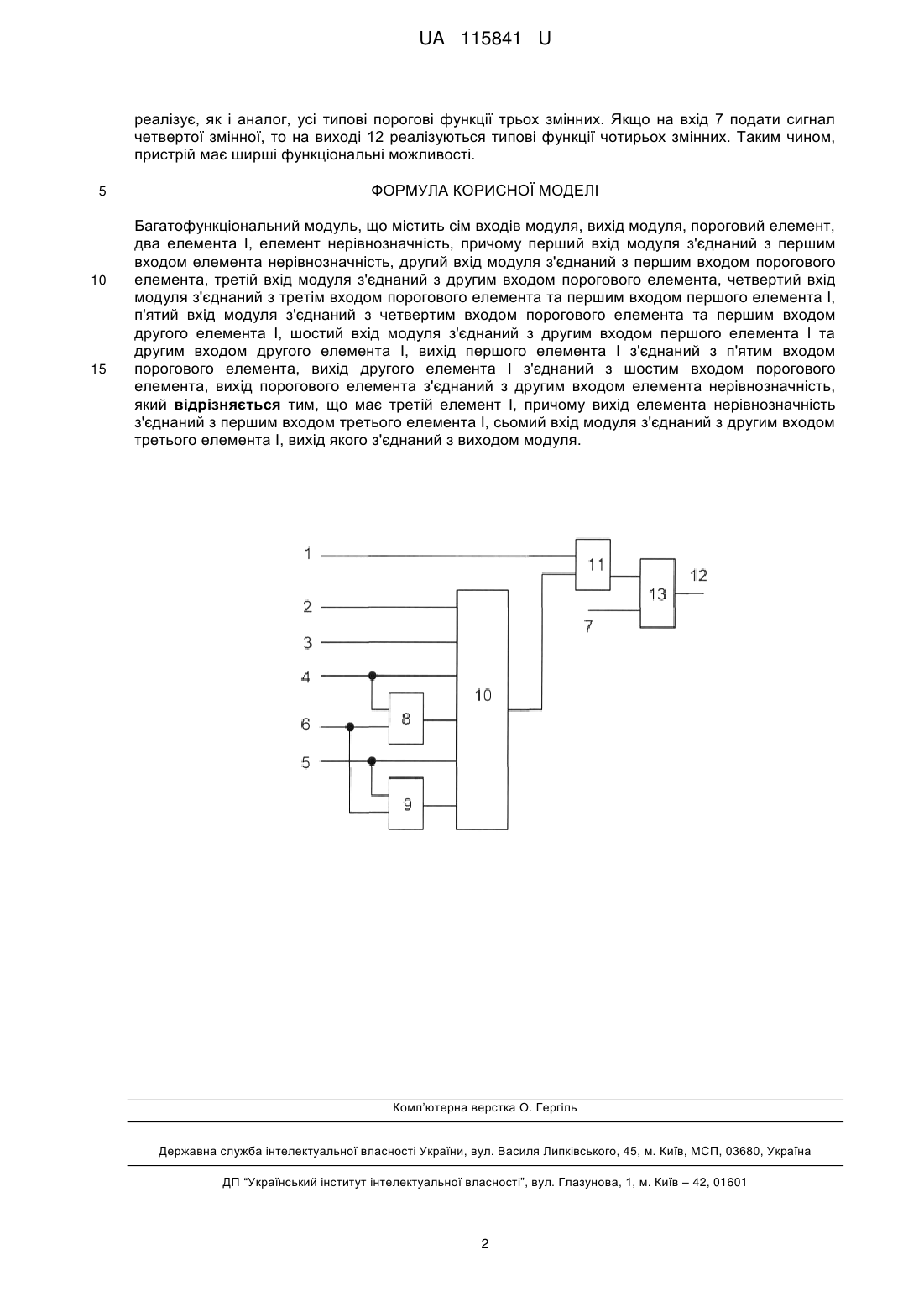

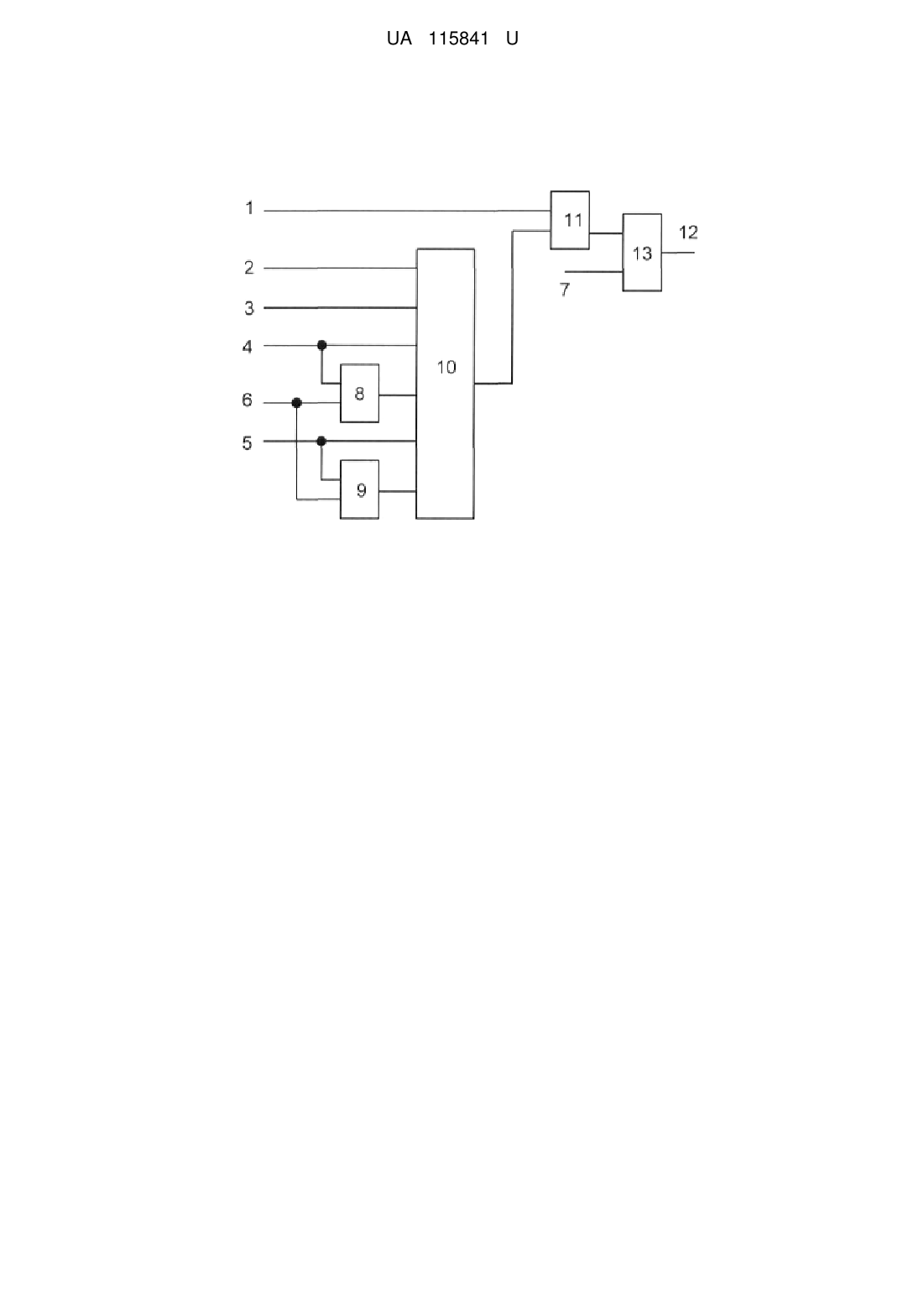

Реферат: Багатофункціональний модуль містить сім входів модуля, вихід модуля, пороговий елемент, два елемента І, елемент нерівнозначність, причому перший вхід модуля з'єднаний з першим входом елемента нерівнозначність, другий вхід модуля з'єднаний з першим входом порогового елемента, третій вхід модуля з'єднаний з другим входом порогового елемента, четвертий вхід модуля з'єднаний з третім входом порогового елемента та першим входом першого елемента І, п'ятий вхід модуля з'єднаний з четвертим входом порогового елемента та першим входом другого елемента І, шостий вхід модуля з'єднаний з другим входом першого елемента І та другим входом другого елемента І, вихід першого елемента І з'єднаний з п'ятим входом порогового елемента, вихід другого елемента І з'єднаний з шостим входом порогового елемента, вихід порогового елемента з'єднаний з другим входом елемента нерівнозначність. Має третій елемент І, причому вихід елемента нерівнозначність з'єднаний з першим входом третього елемента І, сьомий вхід модуля з'єднаний з другим входом третього елемента І, вихід якого з'єднаний з виходом модуля. UA 115841 U (12) UA 115841 U UA 115841 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики і обчислювальної техніки і призначена для реалізації шляхом настройки типових логічних функцій. Відомий адаптивний логічний пристрій, що містить п'ять входів модуля, вихід модуля, елементи І та АБО (Патент України № 30400, МПК G06F 7/00, опубл. 25.02.2008, бюл. № 4, 2008). Недоліком відомого пристрою є низькі функціональні можливості. Відомий багатофункціональний модуль для реалізації регулярних структур (Патент України № 38435, МПК Н03К 19/00, опубл. 15.05.2001, бюл. № 4, 2001), що містить п'ять входів модуля, вихід модуля, пороговий елемент, елемент нерівнозначність. Недоліком відомого пристрою є низькі функціональні можливості. Найбільш близьким аналогом є багатофункціональний модуль (Патент України № 101818, МПК Н03К 19/00, G06F 7/00, опубл. 25.09.2015, бюл. № 18, 2015), що містить сім входів модуля, вихід модуля, пороговий елемент, два елемента І, елемент нерівнозначність, причому перший вхід модуля з'єднаний з першим входом елемента нерівнозначність, другий вхід модуля з'єднаний з першим входом порогового елемента, третій вхід модуля з'єднаний з другим входом порогового елемента, четвертий вхід модуля з'єднаний з третім входом порогового елемента та першим входом першого елемента І, п'ятий вхід модуля з'єднаний з четвертим входом порогового елемента та першим входом другого елемента І, шостий вхід модуля з'єднаний з другим входом першого елемента І та другим входом другого елемента І, вихід першого елемента І з'єднаний з п'ятим входом порогового елемента, вихід другого елемента І з'єднаний з шостим входом порогового елемента, вихід порогового елемента з'єднаний з другим входом елемента нерівнозначність. Недоліком відомого пристрою є низькі функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення багатофункціонального модуля шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості. Поставлена задача вирішується тим, що багатофункціональний модуль містить сім входів модуля, вихід модуля, пороговий елемент, два елемента І, елемент нерівнозначність, причому перший вхід модуля з'єднаний з першим входом елемента нерівнозначність, другий вхід модуля з'єднаний з першим входом порогового елемента, третій вхід модуля з'єднаний з другим входом порогового елемента, четвертий вхід модуля з'єднаний з третім входом порогового елемента та першим входом першого елемента І, п'ятий вхід модуля з'єднаний з четвертим входом порогового елемента та першим входом другого елемента І, шостий вхід модуля з'єднаний з другим входом першого елемента І та другим входом другого елемента І, вихід першого елемента І з'єднаний з п'ятим входом порогового елемента, вихід другого елемента І з'єднаний з шостим входом порогового елемента, вихід порогового елемента з'єднаний з другим входом елемента нерівнозначність, згідно з корисною моделлю, має третій елемент І, причому вихід елемента нерівнозначність з'єднаний з першим входом третього елемента І, сьомий вхід модуля з'єднаний з другим входом третього елемента І, вихід якого з'єднаний з виходом модуля. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі розширення функціональних можливостей. На кресленні представлена функціональна схема багатофункціонального модуля, що містить входи модуля 1-7, елементи І 8, 9, 13, пороговий елемент 10, елемент нерівнозначність 11, вихід модуля 12, причому перший вхід 1 модуля з'єднаний з першим входом елемента нерівнозначність 11, другий вхід модуля 2 з'єднаний з першим входом порогового елемента 10, третій вхід модуля 3 з'єднаний з другим входом порогового елемента 10, четвертий вхід модуля 4 з'єднаний з третім входом порогового елемента 10 та першим входом першого елемента І 8, п'ятий вхід модуля 5 з'єднаний з четвертим входом порогового елемента 10 та першим входом другого елемента І 9, шостий вхід модуля 6 з'єднаний з другим входом першого елемента І 8 та другим входом другого елемента І 9, вихід першого елемента І 8 з'єднаний з п'ятим входом порогового елемента 10, вихід другого елемента І 9 з'єднаний з шостим входом порогового елемента 10, вихід порогового елемента 10 з'єднаний з другим входом елемента нерівнозначність 11, вихід елемента нерівнозначність 11 з'єднаний з першим входом третього елемента І 13, сьомий вхід модуля 7 з'єднаний з другим входом третього елемента І 13, вихід якого з'єднаний з виходом модуля 12. Багатофункціональний модуль працює таким чином. При значеннях сигналу на вході 6 "1" модуль реалізує, як і аналог, усі типові порогові функції трьох змінних, а при значеннях цих сигналів "0" - типові безповторні логічні функції. При значеннях сигналу на вході 7 "1" модуль 1 UA 115841 U реалізує, як і аналог, усі типові порогові функції трьох змінних. Якщо на вхід 7 подати сигнал четвертої змінної, то на виході 12 реалізуються типові функції чотирьох змінних. Таким чином, пристрій має ширші функціональні можливості. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Багатофункціональний модуль, що містить сім входів модуля, вихід модуля, пороговий елемент, два елемента І, елемент нерівнозначність, причому перший вхід модуля з'єднаний з першим входом елемента нерівнозначність, другий вхід модуля з'єднаний з першим входом порогового елемента, третій вхід модуля з'єднаний з другим входом порогового елемента, четвертий вхід модуля з'єднаний з третім входом порогового елемента та першим входом першого елемента І, п'ятий вхід модуля з'єднаний з четвертим входом порогового елемента та першим входом другого елемента І, шостий вхід модуля з'єднаний з другим входом першого елемента І та другим входом другого елемента І, вихід першого елемента І з'єднаний з п'ятим входом порогового елемента, вихід другого елемента І з'єднаний з шостим входом порогового елемента, вихід порогового елемента з'єднаний з другим входом елемента нерівнозначність, який відрізняється тим, що має третій елемент І, причому вихід елемента нерівнозначність з'єднаний з першим входом третього елемента І, сьомий вхід модуля з'єднаний з другим входом третього елемента І, вихід якого з'єднаний з виходом модуля. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
