Електролещата

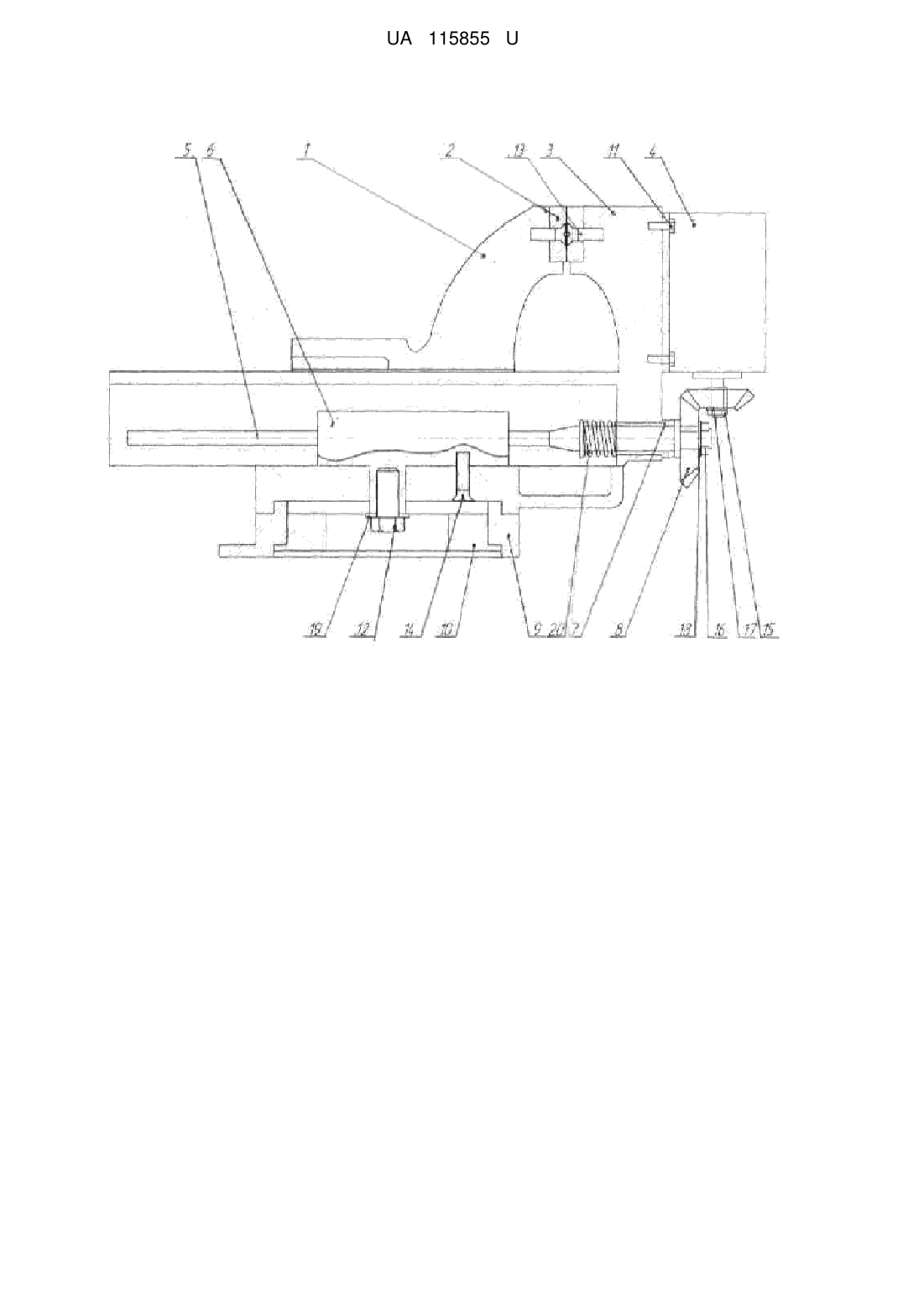

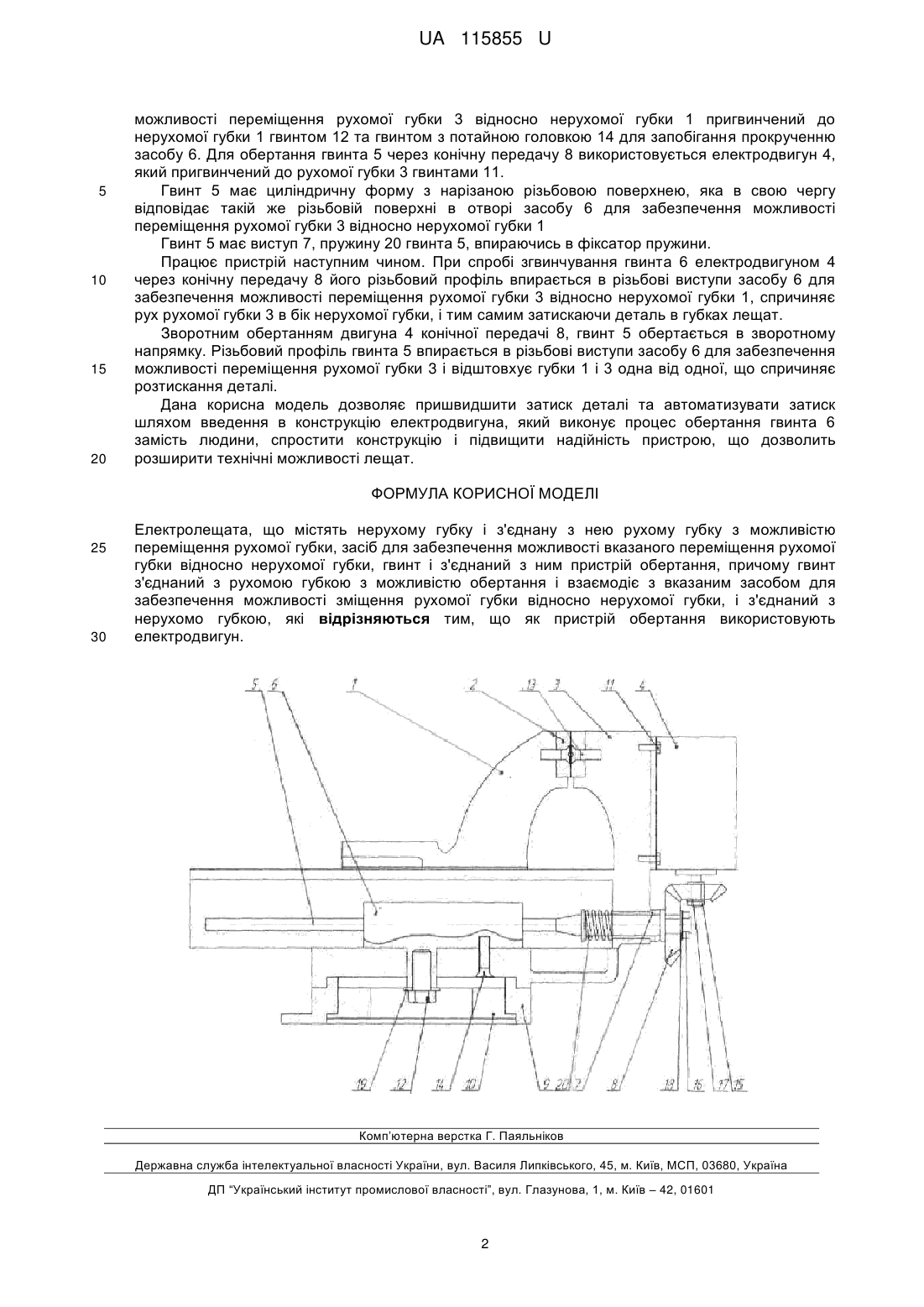

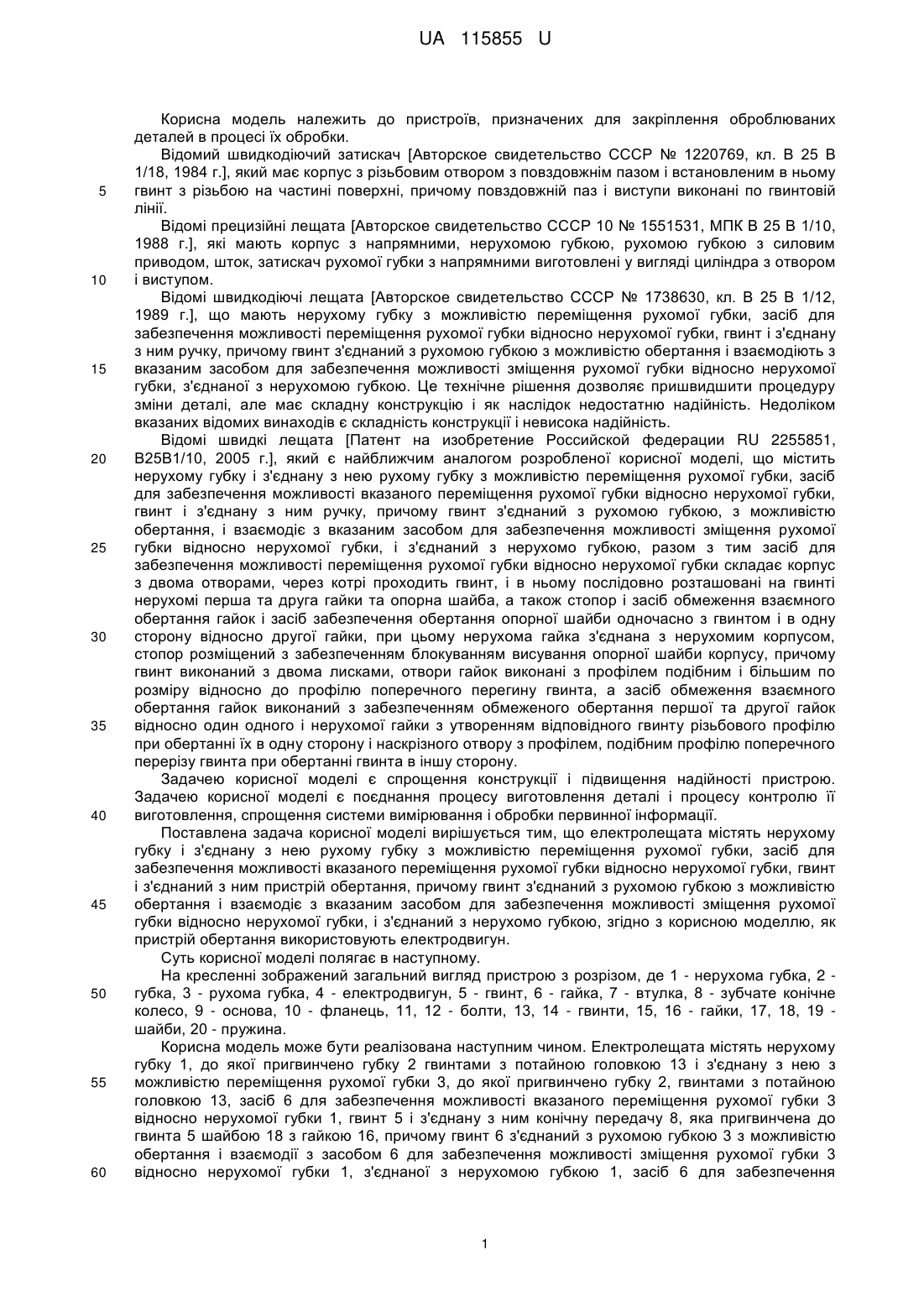

Реферат: Електролещата містять нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки, гвинт і з'єднаний з ним пристрій обертання, причому гвинт з'єднаний з рухомою губкою з можливістю обертання і взаємодіє з вказаним засобом для забезпечення можливості зміщення рухомої губки відносно нерухомої губки, з'єднаний з нерухомою губкою. Як пристрій обертання використовують електродвигун. UA 115855 U (54) ЕЛЕКТРОЛЕЩАТА UA 115855 U UA 115855 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, призначених для закріплення оброблюваних деталей в процесі їх обробки. Відомий швидкодіючий затискач [Авторское свидетельство СССР № 1220769, кл. В 25 В 1/18, 1984 г.], який має корпус з різьбовим отвором з повздовжнім пазом і встановленим в ньому гвинт з різьбою на частині поверхні, причому повздовжній паз і виступи виконані по гвинтовій лінії. Відомі прецизійні лещата [Авторское свидетельство СССР 10 № 1551531, МПК В 25 В 1/10, 1988 г.], які мають корпус з напрямними, нерухомою губкою, рухомою губкою з силовим приводом, шток, затискач рухомої губки з напрямними виготовлені у вигляді циліндра з отвором і виступом. Відомі швидкодіючі лещата [Авторское свидетельство СССР № 1738630, кл. В 25 В 1/12, 1989 г.], що мають нерухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості переміщення рухомої губки відносно нерухомої губки, гвинт і з'єднану з ним ручку, причому гвинт з'єднаний з рухомою губкою з можливістю обертання і взаємодіють з вказаним засобом для забезпечення можливості зміщення рухомої губки відносно нерухомої губки, з'єднаної з нерухомою губкою. Це технічне рішення дозволяє пришвидшити процедуру зміни деталі, але має складну конструкцію і як наслідок недостатню надійність. Недоліком вказаних відомих винаходів є складність конструкції і невисока надійність. Відомі швидкі лещата [Патент на изобретение Российской федерации RU 2255851, В25В1/10, 2005 г.], який є найближчим аналогом розробленої корисної моделі, що містить нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки, гвинт і з'єднану з ним ручку, причому гвинт з'єднаний з рухомою губкою, з можливістю обертання, і взаємодіє з вказаним засобом для забезпечення можливості зміщення рухомої губки відносно нерухомої губки, і з'єднаний з нерухомо губкою, разом з тим засіб для забезпечення можливості переміщення рухомої губки відносно нерухомої губки складає корпус з двома отворами, через котрі проходить гвинт, і в ньому послідовно розташовані на гвинті нерухомі перша та друга гайки та опорна шайба, а також стопор і засіб обмеження взаємного обертання гайок і засіб забезпечення обертання опорної шайби одночасно з гвинтом і в одну сторону відносно другої гайки, при цьому нерухома гайка з'єднана з нерухомим корпусом, стопор розміщений з забезпеченням блокуванням висування опорної шайби корпусу, причому гвинт виконаний з двома лисками, отвори гайок виконані з профілем подібним і більшим по розміру відносно до профілю поперечного перегину гвинта, а засіб обмеження взаємного обертання гайок виконаний з забезпеченням обмеженого обертання першої та другої гайок відносно один одного і нерухомої гайки з утворенням відповідного гвинту різьбового профілю при обертанні їх в одну сторону і наскрізного отвору з профілем, подібним профілю поперечного перерізу гвинта при обертанні гвинта в іншу сторону. Задачею корисної моделі є спрощення конструкції і підвищення надійності пристрою. Задачею корисної моделі є поєднання процесу виготовлення деталі і процесу контролю її виготовлення, спрощення системи вимірювання і обробки первинної інформації. Поставлена задача корисної моделі вирішується тим, що електролещата містять нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки, гвинт і з'єднаний з ним пристрій обертання, причому гвинт з'єднаний з рухомою губкою з можливістю обертання і взаємодіє з вказаним засобом для забезпечення можливості зміщення рухомої губки відносно нерухомої губки, і з'єднаний з нерухомо губкою, згідно з корисною моделлю, як пристрій обертання використовують електродвигун. Суть корисної моделі полягає в наступному. На кресленні зображений загальний вигляд пристрою з розрізом, де 1 - нерухома губка, 2 губка, 3 - рухома губка, 4 - електродвигун, 5 - гвинт, 6 - гайка, 7 - втулка, 8 - зубчате конічне колесо, 9 - основа, 10 - фланець, 11, 12 - болти, 13, 14 - гвинти, 15, 16 - гайки, 17, 18, 19 шайби, 20 - пружина. Корисна модель може бути реалізована наступним чином. Електролещата містять нерухому губку 1, до якої пригвинчено губку 2 гвинтами з потайною головкою 13 і з'єднану з нею з можливістю переміщення рухомої губки 3, до якої пригвинчено губку 2, гвинтами з потайною головкою 13, засіб 6 для забезпечення можливості вказаного переміщення рухомої губки 3 відносно нерухомої губки 1, гвинт 5 і з'єднану з ним конічну передачу 8, яка пригвинчена до гвинта 5 шайбою 18 з гайкою 16, причому гвинт 6 з'єднаний з рухомою губкою 3 з можливістю обертання і взаємодії з засобом 6 для забезпечення можливості зміщення рухомої губки 3 відносно нерухомої губки 1, з'єднаної з нерухомою губкою 1, засіб 6 для забезпечення 1 UA 115855 U 5 10 15 20 можливості переміщення рухомої губки 3 відносно нерухомої губки 1 пригвинчений до нерухомої губки 1 гвинтом 12 та гвинтом з потайною головкою 14 для запобігання прокрученню засобу 6. Для обертання гвинта 5 через конічну передачу 8 використовується електродвигун 4, який пригвинчений до рухомої губки 3 гвинтами 11. Гвинт 5 має циліндричну форму з нарізаною різьбовою поверхнею, яка в свою чергу відповідає такій же різьбовій поверхні в отворі засобу 6 для забезпечення можливості переміщення рухомої губки 3 відносно нерухомої губки 1 Гвинт 5 має виступ 7, пружину 20 гвинта 5, впираючись в фіксатор пружини. Працює пристрій наступним чином. При спробі згвинчування гвинта 6 електродвигуном 4 через конічну передачу 8 його різьбовий профіль впирається в різьбові виступи засобу 6 для забезпечення можливості переміщення рухомої губки 3 відносно нерухомої губки 1, спричиняє рух рухомої губки 3 в бік нерухомої губки, і тим самим затискаючи деталь в губках лещат. Зворотним обертанням двигуна 4 конічної передачі 8, гвинт 5 обертається в зворотному напрямку. Різьбовий профіль гвинта 5 впирається в різьбові виступи засобу 6 для забезпечення можливості переміщення рухомої губки 3 і відштовхує губки 1 і 3 одна від одної, що спричиняє розтискання деталі. Дана корисна модель дозволяє пришвидшити затиск деталі та автоматизувати затиск шляхом введення в конструкцію електродвигуна, який виконує процес обертання гвинта 6 замість людини, спростити конструкцію і підвищити надійність пристрою, що дозволить розширити технічні можливості лещат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Електролещата, що містять нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки, гвинт і з'єднаний з ним пристрій обертання, причому гвинт з'єднаний з рухомою губкою з можливістю обертання і взаємодіє з вказаним засобом для забезпечення можливості зміщення рухомої губки відносно нерухомої губки, і з'єднаний з нерухомо губкою, які відрізняються тим, що як пристрій обертання використовують електродвигун. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
