Гідролещата

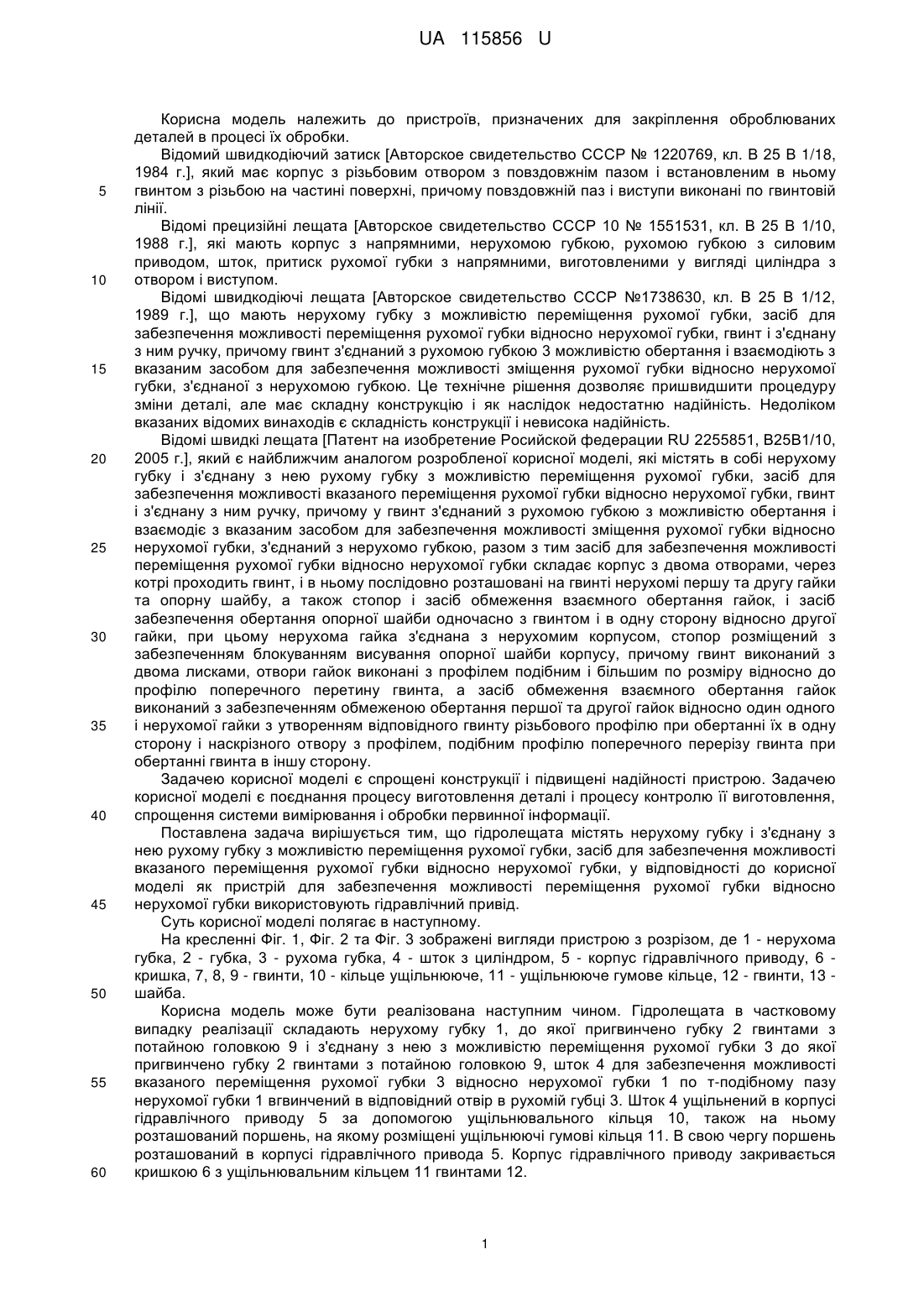

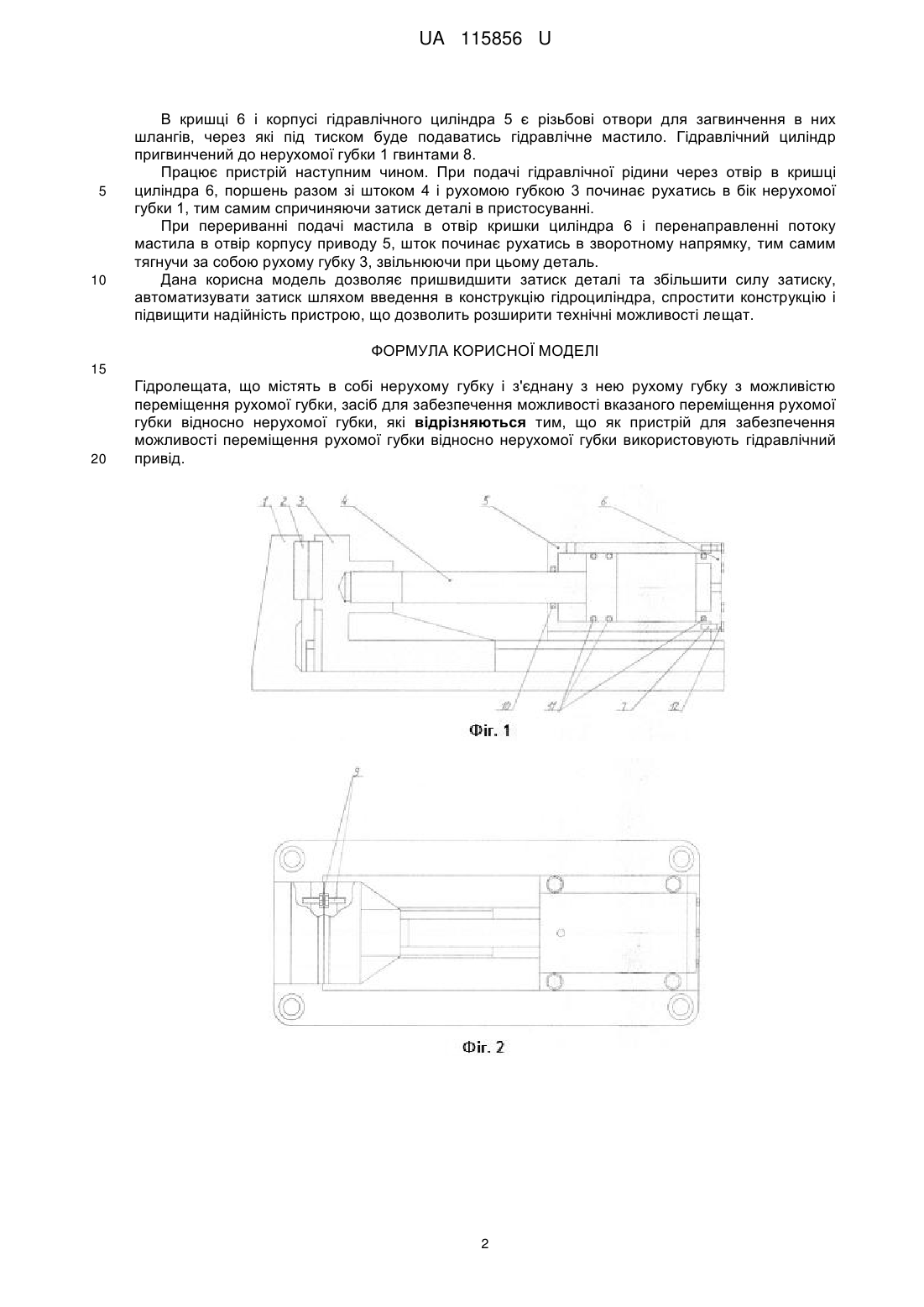

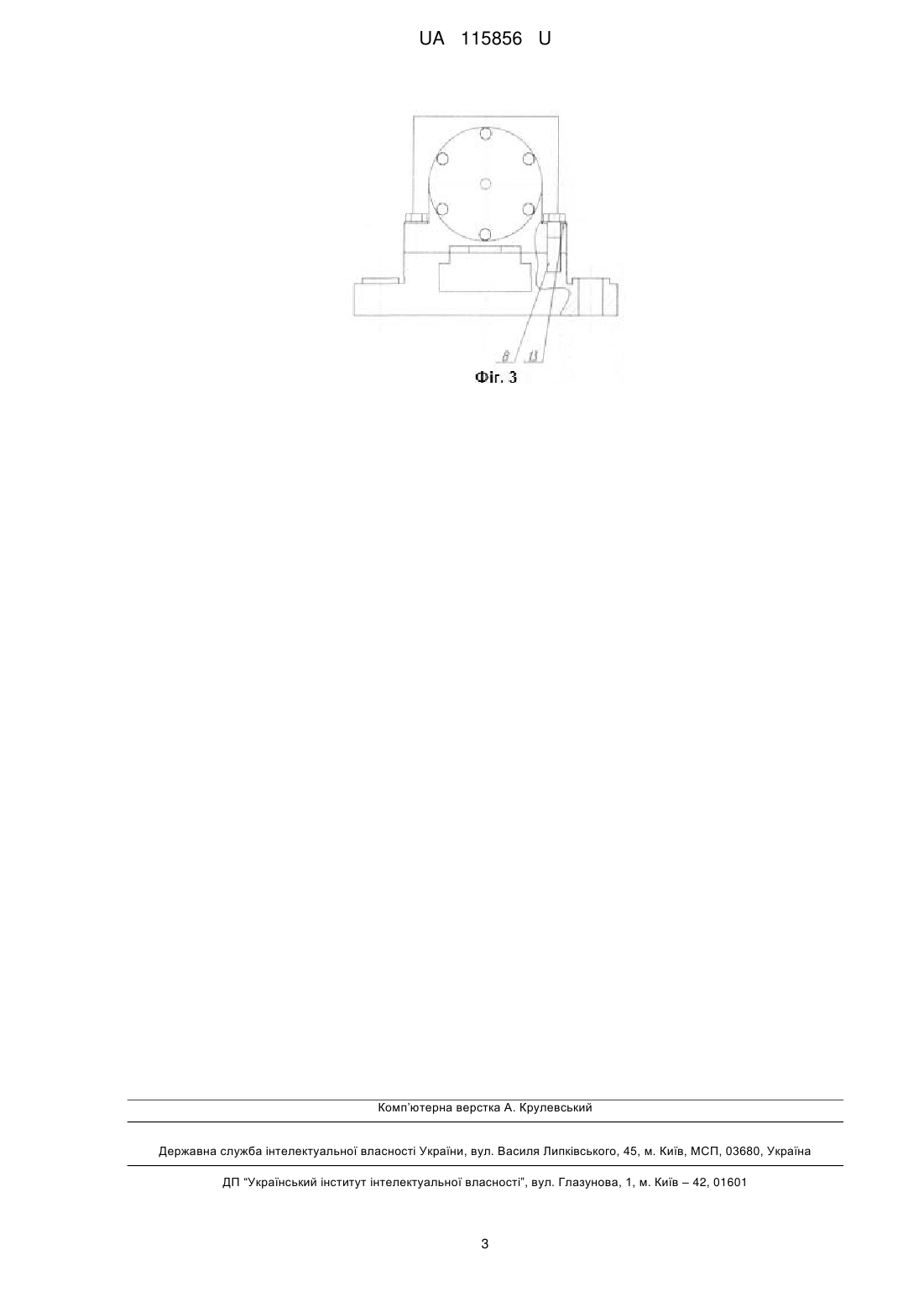

Реферат: Гідролещата містять в собі нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки. Як пристрій для забезпечення можливості переміщення рухомої губки відносно нерухомої губки використовують гідравлічний привід. UA 115856 U (54) ГІДРОЛЕЩАТА UA 115856 U UA 115856 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, призначених для закріплення оброблюваних деталей в процесі їх обробки. Відомий швидкодіючий затиск [Авторское свидетельство СССР № 1220769, кл. В 25 В 1/18, 1984 г.], який має корпус з різьбовим отвором з повздовжнім пазом і встановленим в ньому гвинтом з різьбою на частині поверхні, причому повздовжній паз і виступи виконані по гвинтовій лінії. Відомі прецизійні лещата [Авторское свидетельство СССР 10 № 1551531, кл. В 25 В 1/10, 1988 г.], які мають корпус з напрямними, нерухомою губкою, рухомою губкою з силовим приводом, шток, притиск рухомої губки з напрямними, виготовленими у вигляді циліндра з отвором і виступом. Відомі швидкодіючі лещата [Авторское свидетельство СССР №1738630, кл. В 25 В 1/12, 1989 г.], що мають нерухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості переміщення рухомої губки відносно нерухомої губки, гвинт і з'єднану з ним ручку, причому гвинт з'єднаний з рухомою губкою 3 можливістю обертання і взаємодіють з вказаним засобом для забезпечення можливості зміщення рухомої губки відносно нерухомої губки, з'єднаної з нерухомою губкою. Це технічне рішення дозволяє пришвидшити процедуру зміни деталі, але має складну конструкцію і як наслідок недостатню надійність. Недоліком вказаних відомих винаходів є складність конструкції і невисока надійність. Відомі швидкі лещата [Патент на изобретение Росийской федерации RU 2255851, В25В1/10, 2005 г.], який є найближчим аналогом розробленої корисної моделі, які містять в собі нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки, гвинт і з'єднану з ним ручку, причому у гвинт з'єднаний з рухомою губкою з можливістю обертання і взаємодіє з вказаним засобом для забезпечення можливості зміщення рухомої губки відносно нерухомої губки, з'єднаний з нерухомо губкою, разом з тим засіб для забезпечення можливості переміщення рухомої губки відносно нерухомої губки складає корпус з двома отворами, через котрі проходить гвинт, і в ньому послідовно розташовані на гвинті нерухомі першу та другу гайки та опорну шайбу, а також стопор і засіб обмеження взаємного обертання гайок, і засіб забезпечення обертання опорної шайби одночасно з гвинтом і в одну сторону відносно другої гайки, при цьому нерухома гайка з'єднана з нерухомим корпусом, стопор розміщений з забезпеченням блокуванням висування опорної шайби корпусу, причому гвинт виконаний з двома лисками, отвори гайок виконані з профілем подібним і більшим по розміру відносно до профілю поперечного перетину гвинта, а засіб обмеження взаємного обертання гайок виконаний з забезпеченням обмеженою обертання першої та другої гайок відносно один одного і нерухомої гайки з утворенням відповідного гвинту різьбового профілю при обертанні їх в одну сторону і наскрізного отвору з профілем, подібним профілю поперечного перерізу гвинта при обертанні гвинта в іншу сторону. Задачею корисної моделі є спрощені конструкції і підвищені надійності пристрою. Задачею корисної моделі є поєднання процесу виготовлення деталі і процесу контролю її виготовлення, спрощення системи вимірювання і обробки первинної інформації. Поставлена задача вирішується тим, що гідролещата містять нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки, у відповідності до корисної моделі як пристрій для забезпечення можливості переміщення рухомої губки відносно нерухомої губки використовують гідравлічний привід. Суть корисної моделі полягає в наступному. На кресленні Фіг. 1, Фіг. 2 та Фіг. 3 зображені вигляди пристрою з розрізом, де 1 - нерухома губка, 2 - губка, 3 - рухома губка, 4 - шток з циліндром, 5 - корпус гідравлічного приводу, 6 кришка, 7, 8, 9 - гвинти, 10 - кільце ущільнююче, 11 - ущільнююче гумове кільце, 12 - гвинти, 13 шайба. Корисна модель може бути реалізована наступним чином. Гідролещата в частковому випадку реалізації складають нерухому губку 1, до якої пригвинчено губку 2 гвинтами з потайною головкою 9 і з'єднану з нею з можливістю переміщення рухомої губки 3 до якої пригвинчено губку 2 гвинтами з потайною головкою 9, шток 4 для забезпечення можливості вказаного переміщення рухомої губки 3 відносно нерухомої губки 1 по т-подібному пазу нерухомої губки 1 вгвинчений в відповідний отвір в рухомій губці 3. Шток 4 ущільнений в корпусі гідравлічного приводу 5 за допомогою ущільнювального кільця 10, також на ньому розташований поршень, на якому розміщені ущільнюючі гумові кільця 11. В свою чергу поршень розташований в корпусі гідравлічного привода 5. Корпус гідравлічного приводу закривається кришкою 6 з ущільнювальним кільцем 11 гвинтами 12. 1 UA 115856 U 5 10 В кришці 6 і корпусі гідравлічного циліндра 5 є різьбові отвори для загвинчення в них шлангів, через які під тиском буде подаватись гідравлічне мастило. Гідравлічний циліндр пригвинчений до нерухомої губки 1 гвинтами 8. Працює пристрій наступним чином. При подачі гідравлічної рідини через отвір в кришці циліндра 6, поршень разом зі штоком 4 і рухомою губкою 3 починає рухатись в бік нерухомої губки 1, тим самим спричиняючи затиск деталі в пристосуванні. При перериванні подачі мастила в отвір кришки циліндра 6 і перенаправленні потоку мастила в отвір корпусу приводу 5, шток починає рухатись в зворотному напрямку, тим самим тягнучи за собою рухому губку 3, звільнюючи при цьому деталь. Дана корисна модель дозволяє пришвидшити затиск деталі та збільшити силу затиску, автоматизувати затиск шляхом введення в конструкцію гідроциліндра, спростити конструкцію і підвищити надійність пристрою, що дозволить розширити технічні можливості лещат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Гідролещата, що містять в собі нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки, які відрізняються тим, що як пристрій для забезпечення можливості переміщення рухомої губки відносно нерухомої губки використовують гідравлічний привід. 2 UA 115856 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
