Штовхач вібродемпфуючий для подрібнюючих машин

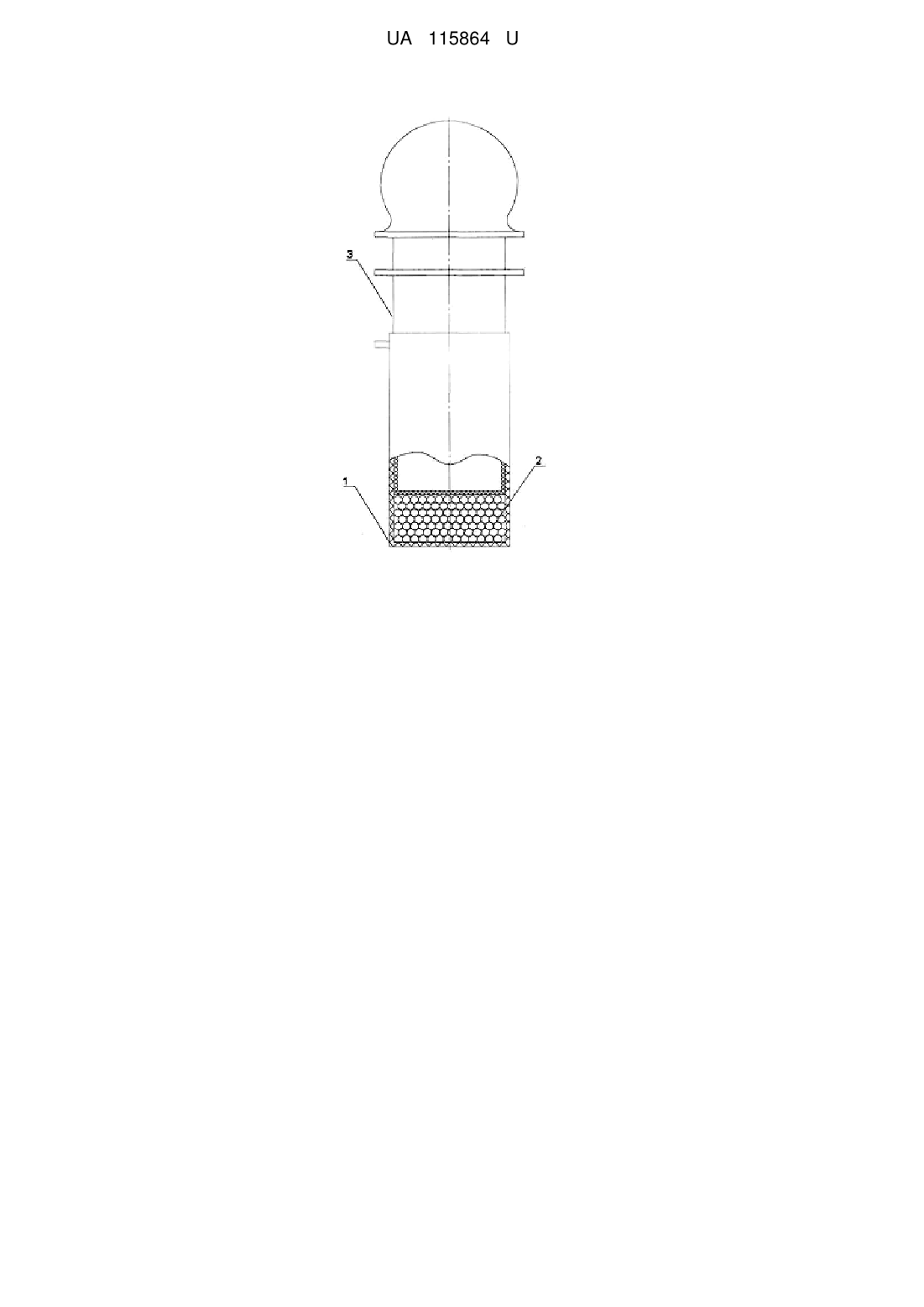

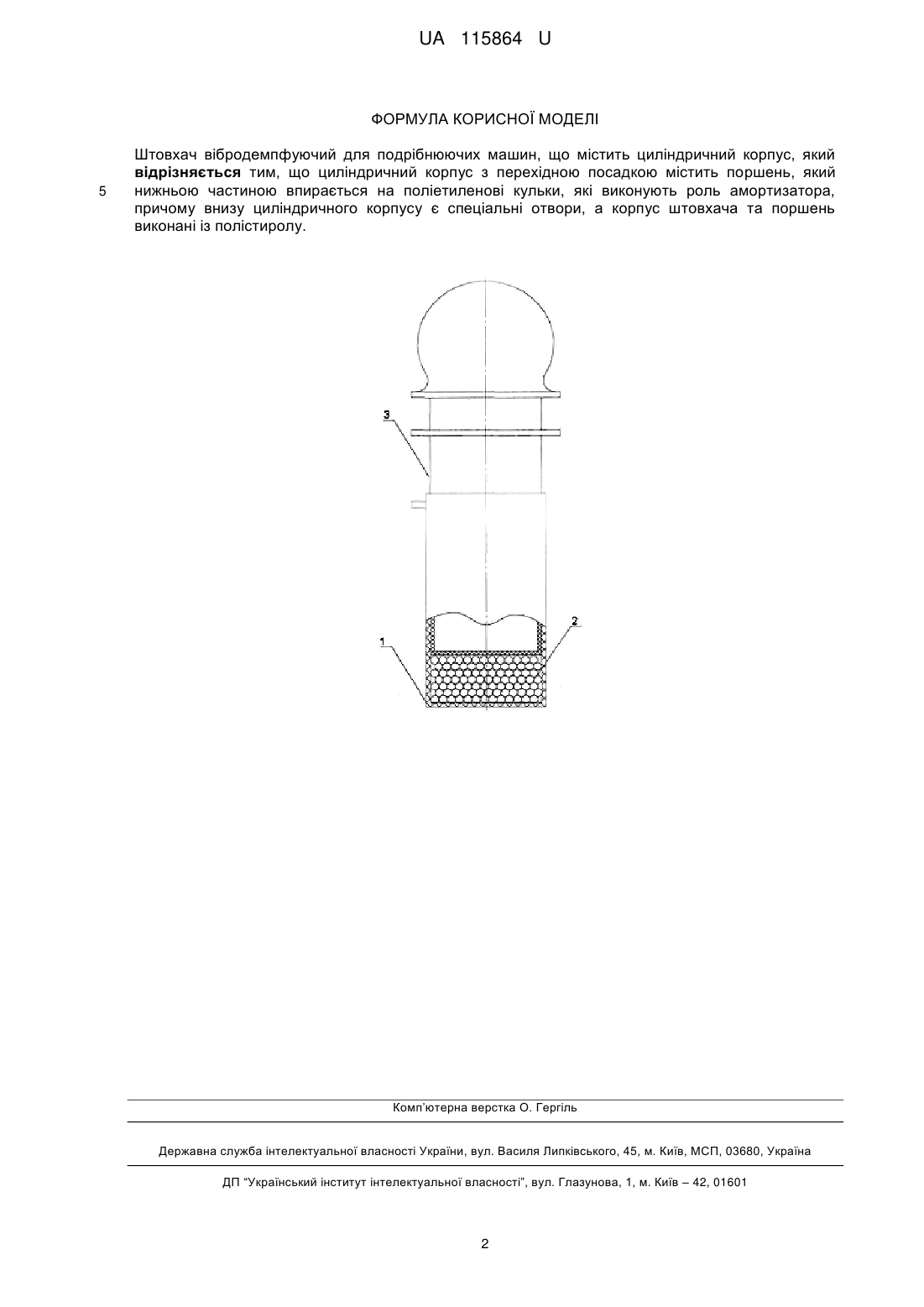

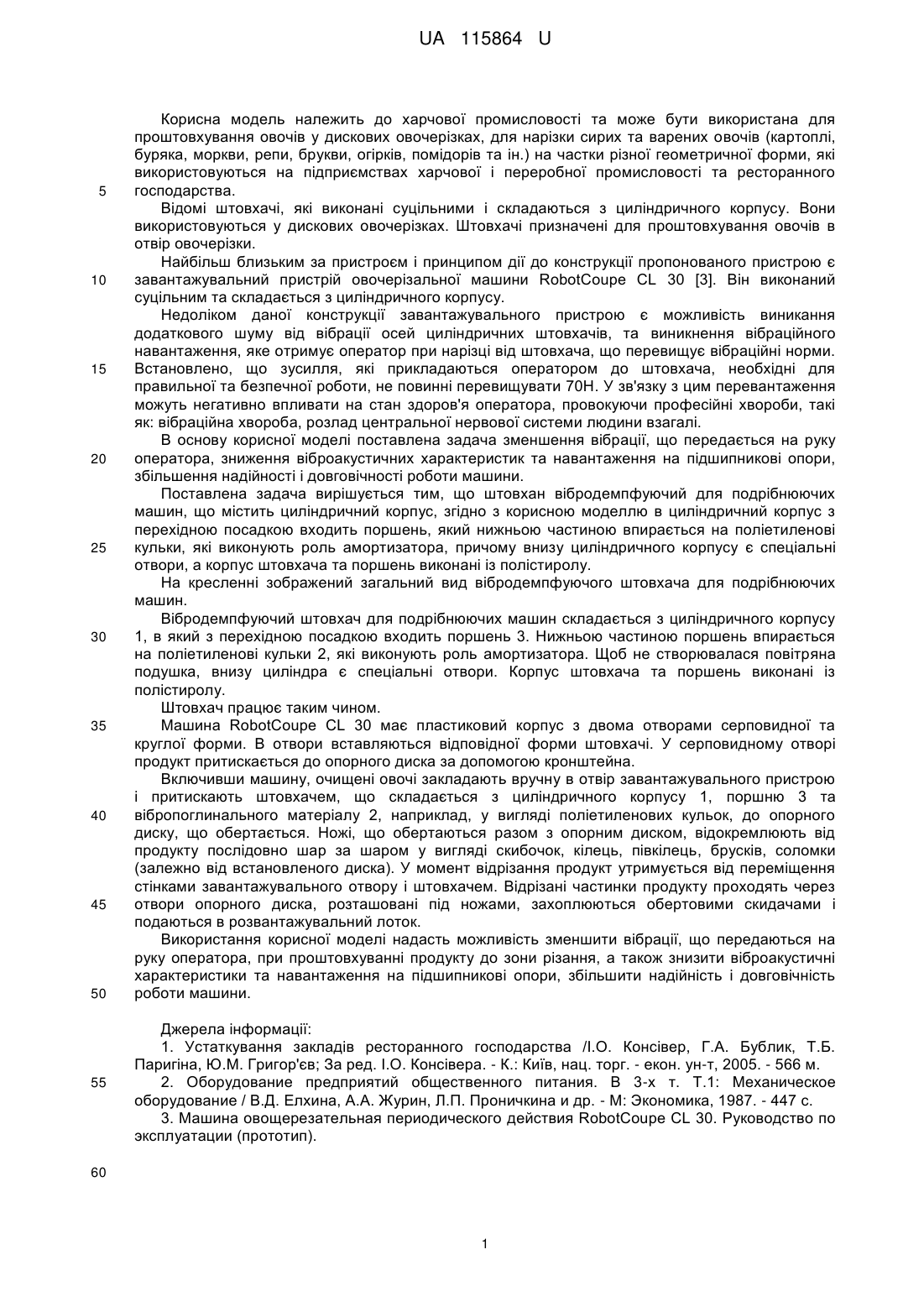

Реферат: Штовхач вібродемпфуючий для подрібнюючих машин містить циліндричний корпус з перехідною посадкою та має поршень, який нижньою частиною впирається на поліетиленові кульки, які виконують роль амортизатора. Внизу циліндричного корпусу є спеціальні отвори. Корпус штовхача та поршень виконані із полістиролу. UA 115864 U (12) UA 115864 U UA 115864 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до харчової промисловості та може бути використана для проштовхування овочів у дискових овочерізках, для нарізки сирих та варених овочів (картоплі, буряка, моркви, репи, брукви, огірків, помідорів та ін.) на частки різної геометричної форми, які використовуються на підприємствах харчової і переробної промисловості та ресторанного господарства. Відомі штовхачі, які виконані суцільними і складаються з циліндричного корпусу. Вони використовуються у дискових овочерізках. Штовхачі призначені для проштовхування овочів в отвір овочерізки. Найбільш близьким за пристроєм і принципом дії до конструкції пропонованого пристрою є завантажувальний пристрій овочерізальної машини RobotCoupe CL 30 [3]. Він виконаний суцільним та складається з циліндричного корпусу. Недоліком даної конструкції завантажувального пристрою є можливість виникання додаткового шуму від вібрації осей циліндричних штовхачів, та виникнення вібраційного навантаження, яке отримує оператор при нарізці від штовхача, що перевищує вібраційні норми. Встановлено, що зусилля, які прикладаються оператором до штовхача, необхідні для правильної та безпечної роботи, не повинні перевищувати 70Н. У зв'язку з цим перевантаження можуть негативно впливати на стан здоров'я оператора, провокуючи професійні хвороби, такі як: вібраційна хвороба, розлад центральної нервової системи людини взагалі. В основу корисної моделі поставлена задача зменшення вібрації, що передається на руку оператора, зниження віброакустичних характеристик та навантаження на підшипникові опори, збільшення надійності і довговічності роботи машини. Поставлена задача вирішується тим, що штовхан вібродемпфуючий для подрібнюючих машин, що містить циліндричний корпус, згідно з корисною моделлю в циліндричний корпус з перехідною посадкою входить поршень, який нижньою частиною впирається на поліетиленові кульки, які виконують роль амортизатора, причому внизу циліндричного корпусу є спеціальні отвори, а корпус штовхача та поршень виконані із полістиролу. На кресленні зображений загальний вид вібродемпфуючого штовхача для подрібнюючих машин. Вібродемпфуючий штовхач для подрібнюючих машин складається з циліндричного корпусу 1, в який з перехідною посадкою входить поршень 3. Нижньою частиною поршень впирається на поліетиленові кульки 2, які виконують роль амортизатора. Щоб не створювалася повітряна подушка, внизу циліндра є спеціальні отвори. Корпус штовхача та поршень виконані із полістиролу. Штовхач працює таким чином. Машина RobotCoupe CL 30 має пластиковий корпус з двома отворами серповидної та круглої форми. В отвори вставляються відповідної форми штовхачі. У серповидному отворі продукт притискається до опорного диска за допомогою кронштейна. Включивши машину, очищені овочі закладають вручну в отвір завантажувального пристрою і притискають штовхачем, що складається з циліндричного корпусу 1, поршню 3 та вібропоглинального матеріалу 2, наприклад, у вигляді поліетиленових кульок, до опорного диску, що обертається. Ножі, що обертаються разом з опорним диском, відокремлюють від продукту послідовно шар за шаром у вигляді скибочок, кілець, півкілець, брусків, соломки (залежно від встановленого диска). У момент відрізання продукт утримується від переміщення стінками завантажувального отвору і штовхачем. Відрізані частинки продукту проходять через отвори опорного диска, розташовані під ножами, захоплюються обертовими скидачами і подаються в розвантажувальний лоток. Використання корисної моделі надасть можливість зменшити вібрації, що передаються на руку оператора, при проштовхуванні продукту до зони різання, а також знизити віброакустичні характеристики та навантаження на підшипникові опори, збільшити надійність і довговічність роботи машини. Джерела інформації: 1. Устаткування закладів ресторанного господарства /І.О. Консівер, Г.А. Бублик, Т.Б. Паригіна, Ю.М. Григор'єв; За ред. І.О. Консівера. - К.: Київ, нац. торг. - екон. ун-т, 2005. - 566 м. 2. Оборудование предприятий общественного питания. В 3-х т. Т.1: Механическое оборудование / В.Д. Елхина, А.А. Журин, Л.П. Проничкина и др. - М: Экономика, 1987. - 447 с. 3. Машина овощерезательная периодического действия RobotCoupe CL 30. Руководство по эксплуатации (прототип). 60 1 UA 115864 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Штовхач вібродемпфуючий для подрібнюючих машин, що містить циліндричний корпус, який відрізняється тим, що циліндричний корпус з перехідною посадкою містить поршень, який нижньою частиною впирається на поліетиленові кульки, які виконують роль амортизатора, причому внизу циліндричного корпусу є спеціальні отвори, а корпус штовхача та поршень виконані із полістиролу. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
