Сигнальне джерело світла

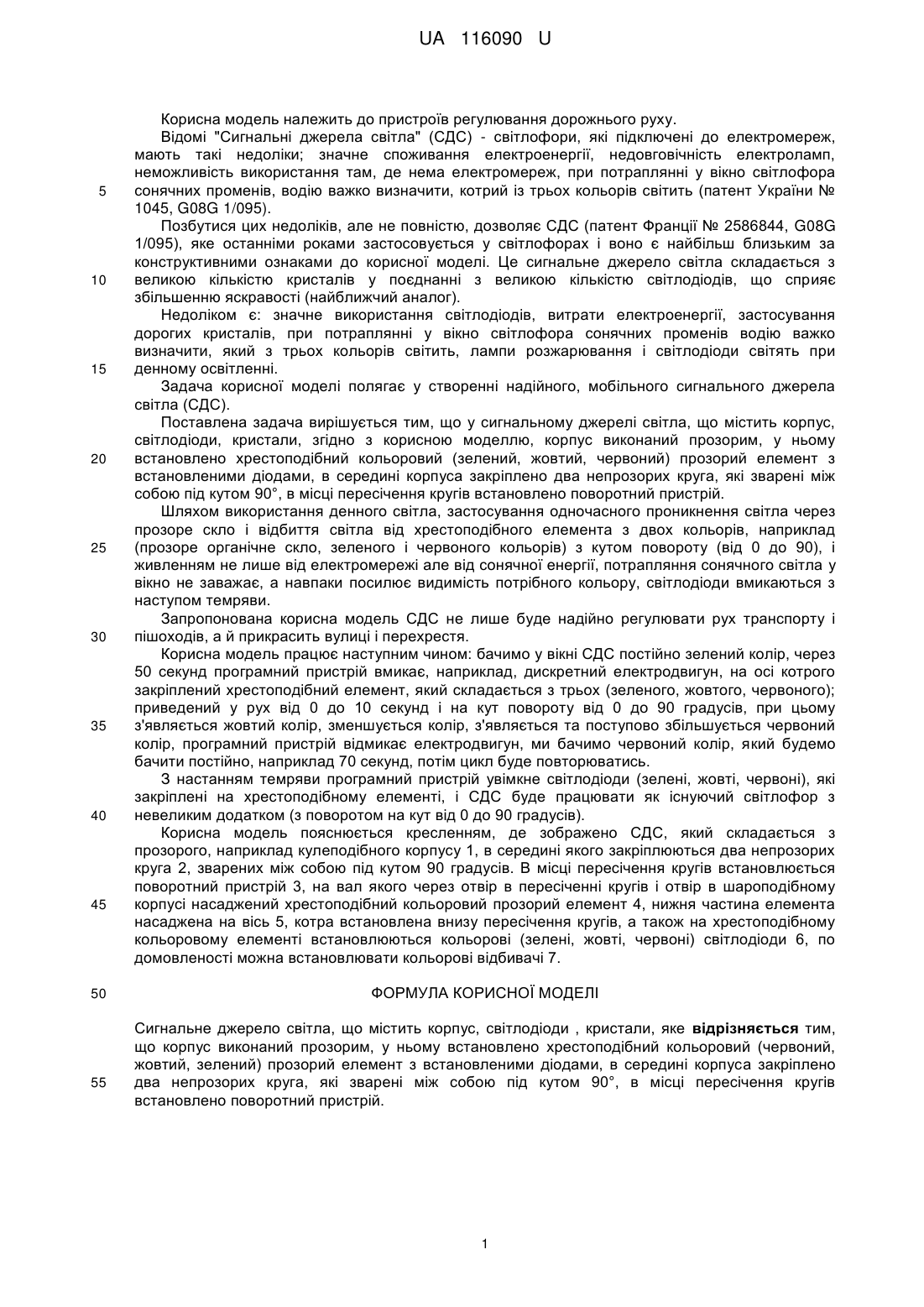

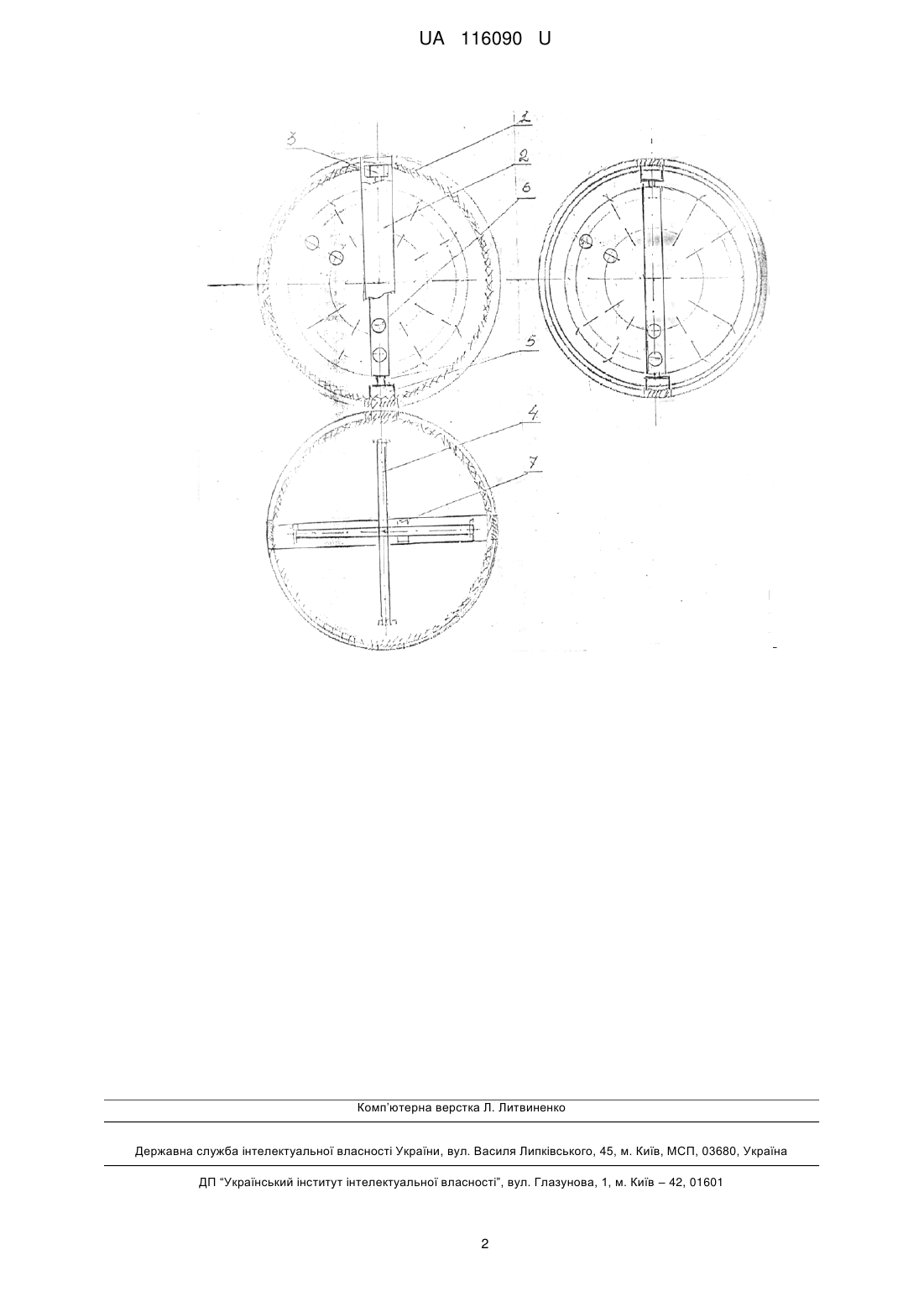

Реферат: UA 116090 U UA 116090 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв регулювання дорожнього руху. Відомі "Сигнальні джерела світла" (СДС) - світлофори, які підключені до електромереж, мають такі недоліки; значне споживання електроенергії, недовговічність електроламп, неможливість використання там, де нема електромереж, при потраплянні у вікно світлофора сонячних променів, водію важко визначити, котрий із трьох кольорів світить (патент України № 1045, G08G 1/095). Позбутися цих недоліків, але не повністю, дозволяє СДС (патент Франції № 2586844, G08G 1/095), яке останніми роками застосовується у світлофорах і воно є найбільш близьким за конструктивними ознаками до корисної моделі. Це сигнальне джерело світла складається з великою кількістю кристалів у поєднанні з великою кількістю світлодіодів, що сприяє збільшенню яскравості (найближчий аналог). Недоліком є: значне використання світлодіодів, витрати електроенергії, застосування дорогих кристалів, при потраплянні у вікно світлофора сонячних променів водію важко визначити, який з трьох кольорів світить, лампи розжарювання і світлодіоди світять при денному освітленні. Задача корисної моделі полягає у створенні надійного, мобільного сигнального джерела світла (СДС). Поставлена задача вирішується тим, що у сигнальному джерелі світла, що містить корпус, світлодіоди, кристали, згідно з корисною моделлю, корпус виконаний прозорим, у ньому встановлено хрестоподібний кольоровий (зелений, жовтий, червоний) прозорий елемент з встановленими діодами, в середині корпуса закріплено два непрозорих круга, які зварені між собою під кутом 90°, в місці пересічення кругів встановлено поворотний пристрій. Шляхом використання денного світла, застосування одночасного проникнення світла через прозоре скло і відбиття світла від хрестоподібного елемента з двох кольорів, наприклад (прозоре органічне скло, зеленого і червоного кольорів) з кутом повороту (від 0 до 90), і живленням не лише від електромережі але від сонячної енергії, потрапляння сонячного світла у вікно не заважає, а навпаки посилює видимість потрібного кольору, світлодіоди вмикаються з наступом темряви. Запропонована корисна модель СДС не лише буде надійно регулювати рух транспорту і пішоходів, а й прикрасить вулиці і перехрестя. Корисна модель працює наступним чином: бачимо у вікні СДС постійно зелений колір, через 50 секунд програмний пристрій вмикає, наприклад, дискретний електродвигун, на осі котрого закріплений хрестоподібний елемент, який складається з трьох (зеленого, жовтого, червоного); приведений у рух від 0 до 10 секунд і на кут повороту від 0 до 90 градусів, при цьому з'являється жовтий колір, зменшується колір, з'являється та поступово збільшується червоний колір, програмний пристрій відмикає електродвигун, ми бачимо червоний колір, який будемо бачити постійно, наприклад 70 секунд, потім цикл буде повторюватись. З настанням темряви програмний пристрій увімкне світлодіоди (зелені, жовті, червоні), які закріплені на хрестоподібному елементі, і СДС буде працювати як існуючий світлофор з невеликим додатком (з поворотом на кут від 0 до 90 градусів). Корисна модель пояснюється кресленням, де зображено СДС, який складається з прозорого, наприклад кулеподібного корпусу 1, в середині якого закріплюються два непрозорих круга 2, зварених між собою під кутом 90 градусів. В місці пересічення кругів встановлюється поворотний пристрій 3, на вал якого через отвір в пересіченні кругів і отвір в шароподібному корпусі насаджений хрестоподібний кольоровий прозорий елемент 4, нижня частина елемента насаджена на вісь 5, котра встановлена внизу пересічення кругів, а також на хрестоподібному кольоровому елементі встановлюються кольорові (зелені, жовті, червоні) світлодіоди 6, по домовленості можна встановлювати кольорові відбивачі 7. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сигнальне джерело світла, що містить корпус, світлодіоди , кристали, яке відрізняється тим, що корпус виконаний прозорим, у ньому встановлено хрестоподібний кольоровий (червоний, жовтий, зелений) прозорий елемент з встановленими діодами, в середині корпуса закріплено два непрозорих круга, які зварені між собою під кутом 90°, в місці пересічення кругів встановлено поворотний пристрій. 1 UA 116090 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
