Пристрій пожежогасіння вогненебезпечного вмісту металевої ємності

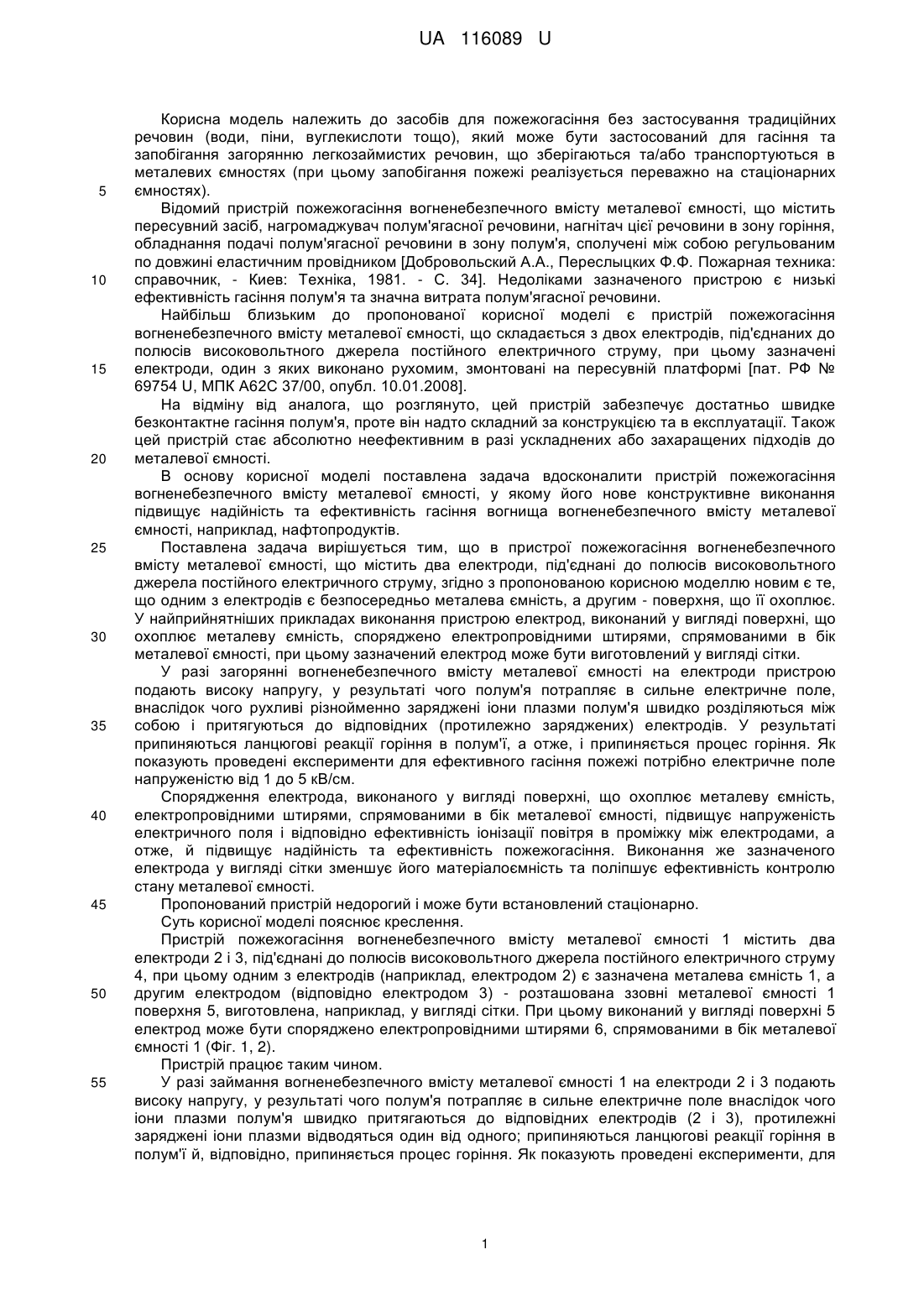

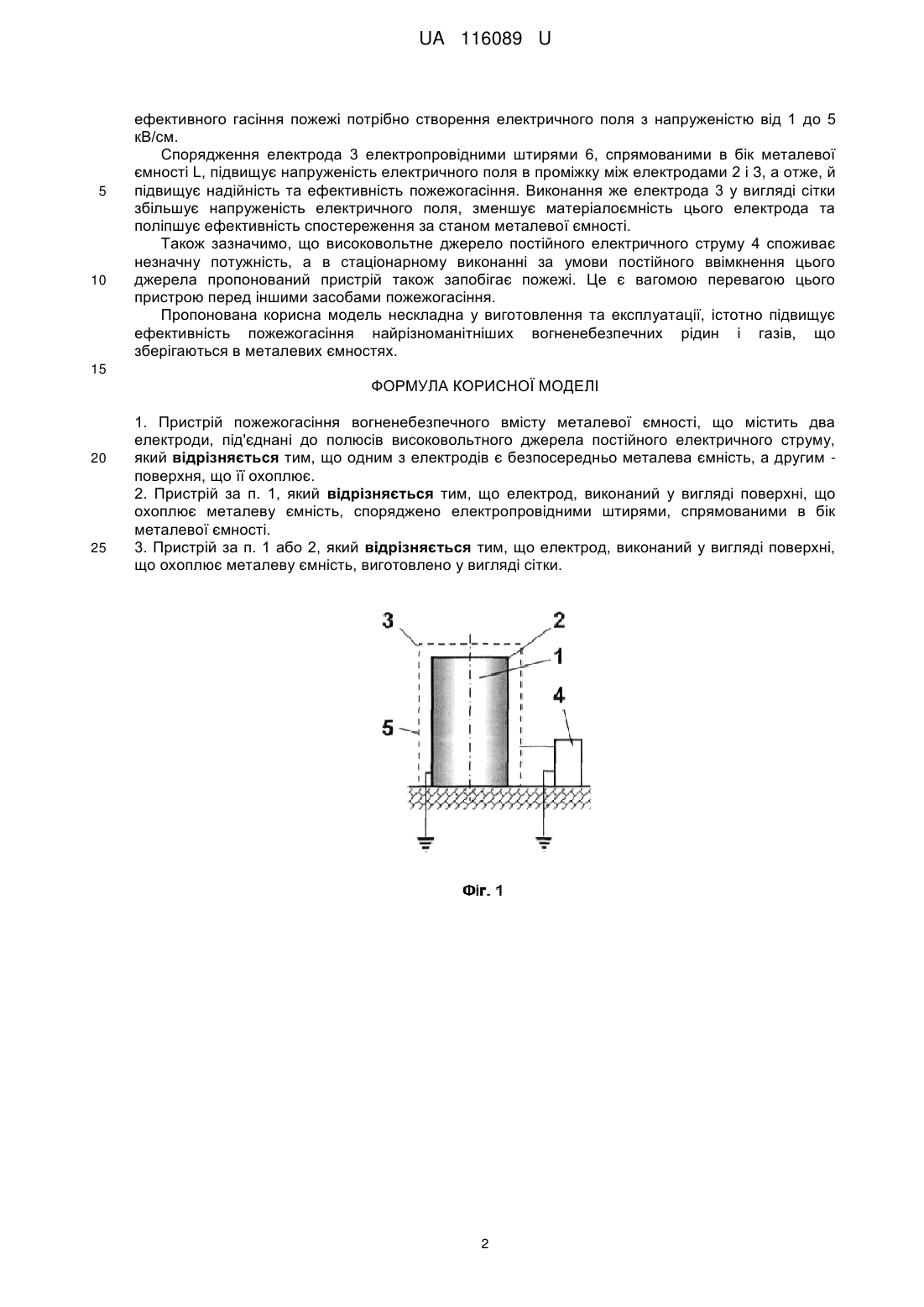

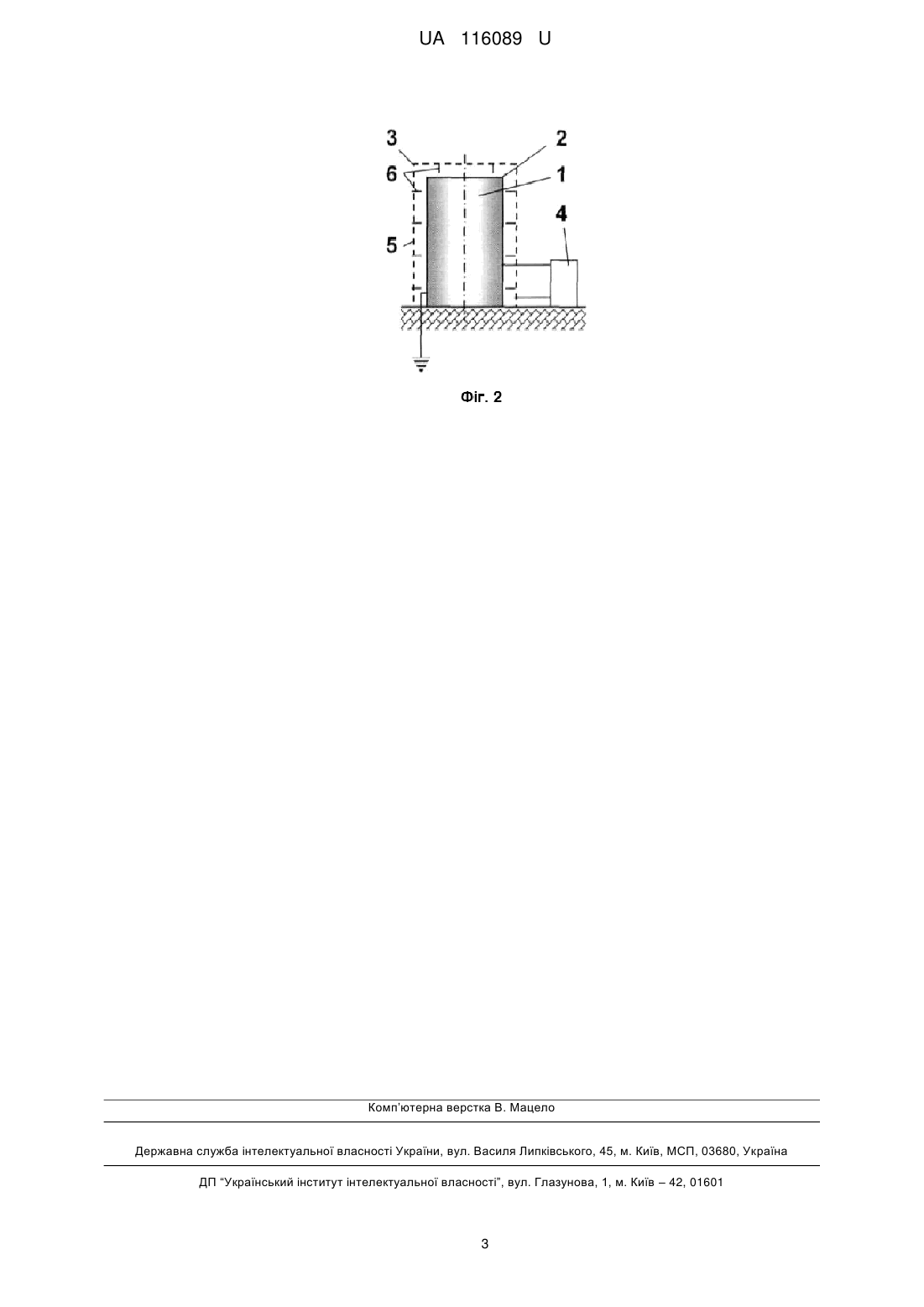

Реферат: Пристрій пожежогасіння вогненебезпечного вмісту металевої ємності містить два електроди, під'єднані до полюсів високовольтного джерела постійного електричного струму. Одним з електродів є безпосередньо металева ємність, а другим - поверхня, що її охоплює. UA 116089 U (12) UA 116089 U UA 116089 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів для пожежогасіння без застосування традиційних речовин (води, піни, вуглекислоти тощо), який може бути застосований для гасіння та запобігання загорянню легкозаймистих речовин, що зберігаються та/або транспортуються в металевих ємностях (при цьому запобігання пожежі реалізується переважно на стаціонарних ємностях). Відомий пристрій пожежогасіння вогненебезпечного вмісту металевої ємності, що містить пересувний засіб, нагромаджувач полум'ягасної речовини, нагнітач цієї речовини в зону горіння, обладнання подачі полум'ягасної речовини в зону полум'я, сполучені між собою регульованим по довжині еластичним провідником [Добровольский А.А., Переслыцких Φ.Φ. Пожарная техника: справочник, - Киев: Техніка, 1981. - С. 34]. Недоліками зазначеного пристрою є низькі ефективність гасіння полум'я та значна витрата полум'ягасної речовини. Найбільш близьким до пропонованої корисної моделі є пристрій пожежогасіння вогненебезпечного вмісту металевої ємності, що складається з двох електродів, під'єднаних до полюсів високовольтного джерела постійного електричного струму, при цьому зазначені електроди, один з яких виконано рухомим, змонтовані на пересувній платформі [пат. РФ № 69754 U, МПК А62С 37/00, опубл. 10.01.2008]. На відміну від аналога, що розглянуто, цей пристрій забезпечує достатньо швидке безконтактне гасіння полум'я, проте він надто складний за конструкцією та в експлуатації. Також цей пристрій стає абсолютно неефективним в разі ускладнених або захаращених підходів до металевої ємності. В основу корисної моделі поставлена задача вдосконалити пристрій пожежогасіння вогненебезпечного вмісту металевої ємності, у якому його нове конструктивне виконання підвищує надійність та ефективність гасіння вогнища вогненебезпечного вмісту металевої ємності, наприклад, нафтопродуктів. Поставлена задача вирішується тим, що в пристрої пожежогасіння вогненебезпечного вмісту металевої ємності, що містить два електроди, під'єднані до полюсів високовольтного джерела постійного електричного струму, згідно з пропонованою корисною моделлю новим є те, що одним з електродів є безпосередньо металева ємність, а другим - поверхня, що її охоплює. У найприйнятніших прикладах виконання пристрою електрод, виконаний у вигляді поверхні, що охоплює металеву ємність, споряджено електропровідними штирями, спрямованими в бік металевої ємності, при цьому зазначений електрод може бути виготовлений у вигляді сітки. У разі загорянні вогненебезпечного вмісту металевої ємності на електроди пристрою подають високу напругу, у результаті чого полум'я потрапляє в сильне електричне поле, внаслідок чого рухливі різнойменно заряджені іони плазми полум'я швидко розділяються між собою і притягуються до відповідних (протилежно заряджених) електродів. У результаті припиняються ланцюгові реакції горіння в полум'ї, а отже, і припиняється процес горіння. Як показують проведені експерименти для ефективного гасіння пожежі потрібно електричне поле напруженістю від 1 до 5 кВ/см. Спорядження електрода, виконаного у вигляді поверхні, що охоплює металеву ємність, електропровідними штирями, спрямованими в бік металевої ємності, підвищує напруженість електричного поля і відповідно ефективність іонізації повітря в проміжку між електродами, а отже, й підвищує надійність та ефективність пожежогасіння. Виконання же зазначеного електрода у вигляді сітки зменшує його матеріалоємність та поліпшує ефективність контролю стану металевої ємності. Пропонований пристрій недорогий і може бути встановлений стаціонарно. Суть корисної моделі пояснює креслення. Пристрій пожежогасіння вогненебезпечного вмісту металевої ємності 1 містить два електроди 2 і 3, під'єднані до полюсів високовольтного джерела постійного електричного струму 4, при цьому одним з електродів (наприклад, електродом 2) є зазначена металева ємність 1, а другим електродом (відповідно електродом 3) - розташована ззовні металевої ємності 1 поверхня 5, виготовлена, наприклад, у вигляді сітки. При цьому виконаний у вигляді поверхні 5 електрод може бути споряджено електропровідними штирями 6, спрямованими в бік металевої ємності 1 (Фіг. 1, 2). Пристрій працює таким чином. У разі займання вогненебезпечного вмісту металевої ємності 1 на електроди 2 і 3 подають високу напругу, у результаті чого полум'я потрапляє в сильне електричне поле внаслідок чого іони плазми полум'я швидко притягаються до відповідних електродів (2 і 3), протилежні заряджені іони плазми відводяться один від одного; припиняються ланцюгові реакції горіння в полум'ї й, відповідно, припиняється процес горіння. Як показують проведені експерименти, для 1 UA 116089 U 5 10 ефективного гасіння пожежі потрібно створення електричного поля з напруженістю від 1 до 5 кВ/см. Спорядження електрода 3 електропровідними штирями 6, спрямованими в бік металевої ємності L, підвищує напруженість електричного поля в проміжку між електродами 2 і 3, а отже, й підвищує надійність та ефективність пожежогасіння. Виконання же електрода 3 у вигляді сітки збільшує напруженість електричного поля, зменшує матеріалоємність цього електрода та поліпшує ефективність спостереження за станом металевої ємності. Також зазначимо, що високовольтне джерело постійного електричного струму 4 споживає незначну потужність, а в стаціонарному виконанні за умови постійного ввімкнення цього джерела пропонований пристрій також запобігає пожежі. Це є вагомою перевагою цього пристрою перед іншими засобами пожежогасіння. Пропонована корисна модель нескладна у виготовлення та експлуатації, істотно підвищує ефективність пожежогасіння найрізноманітніших вогненебезпечних рідин і газів, що зберігаються в металевих ємностях. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пристрій пожежогасіння вогненебезпечного вмісту металевої ємності, що містить два електроди, під'єднані до полюсів високовольтного джерела постійного електричного струму, який відрізняється тим, що одним з електродів є безпосередньо металева ємність, а другим поверхня, що її охоплює. 2. Пристрій за п. 1, який відрізняється тим, що електрод, виконаний у вигляді поверхні, що охоплює металеву ємність, споряджено електропровідними штирями, спрямованими в бік металевої ємності. 3. Пристрій за п. 1 або 2, який відрізняється тим, що електрод, виконаний у вигляді поверхні, що охоплює металеву ємність, виготовлено у вигляді сітки. 2 UA 116089 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
