Шпунтова паля

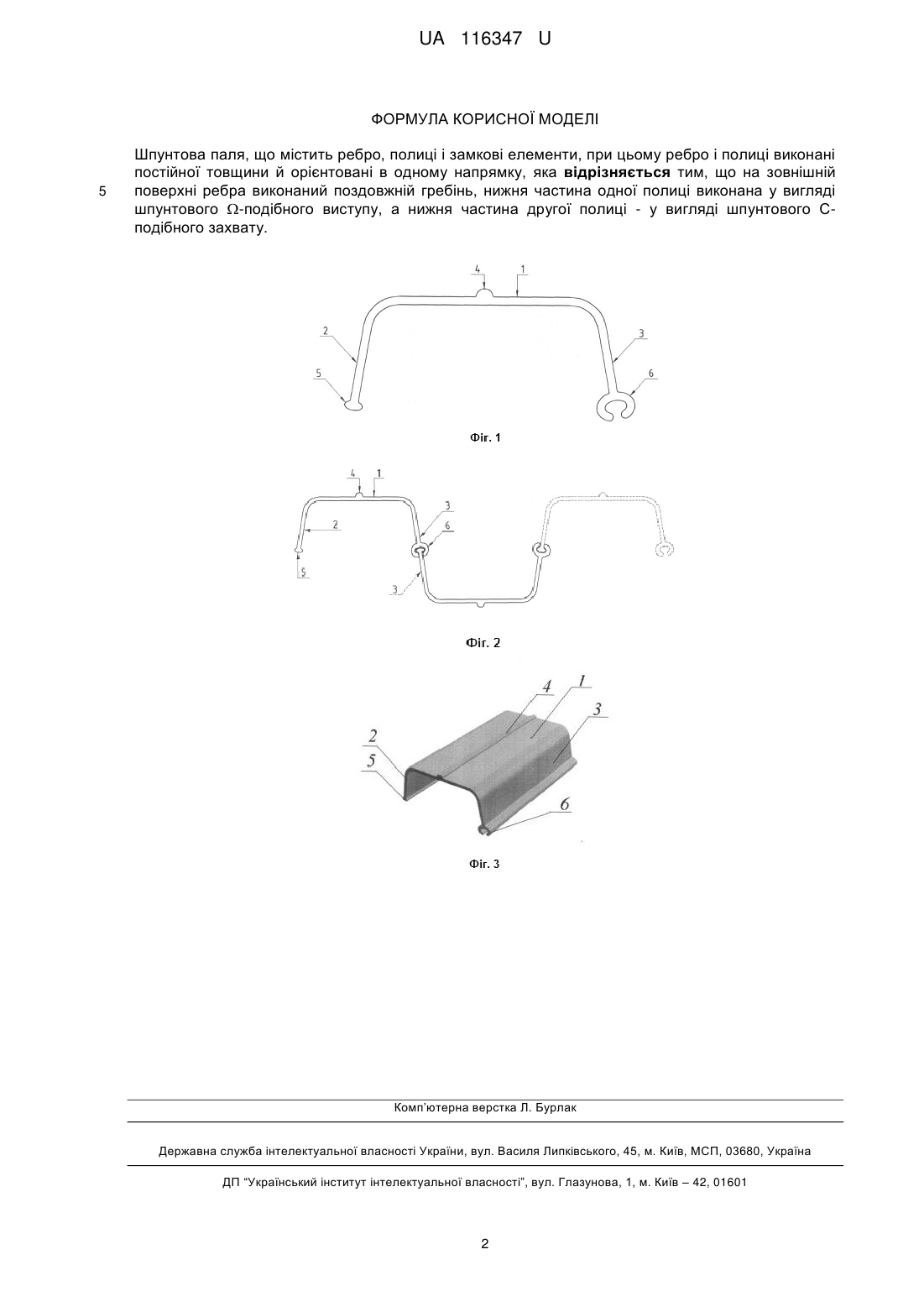

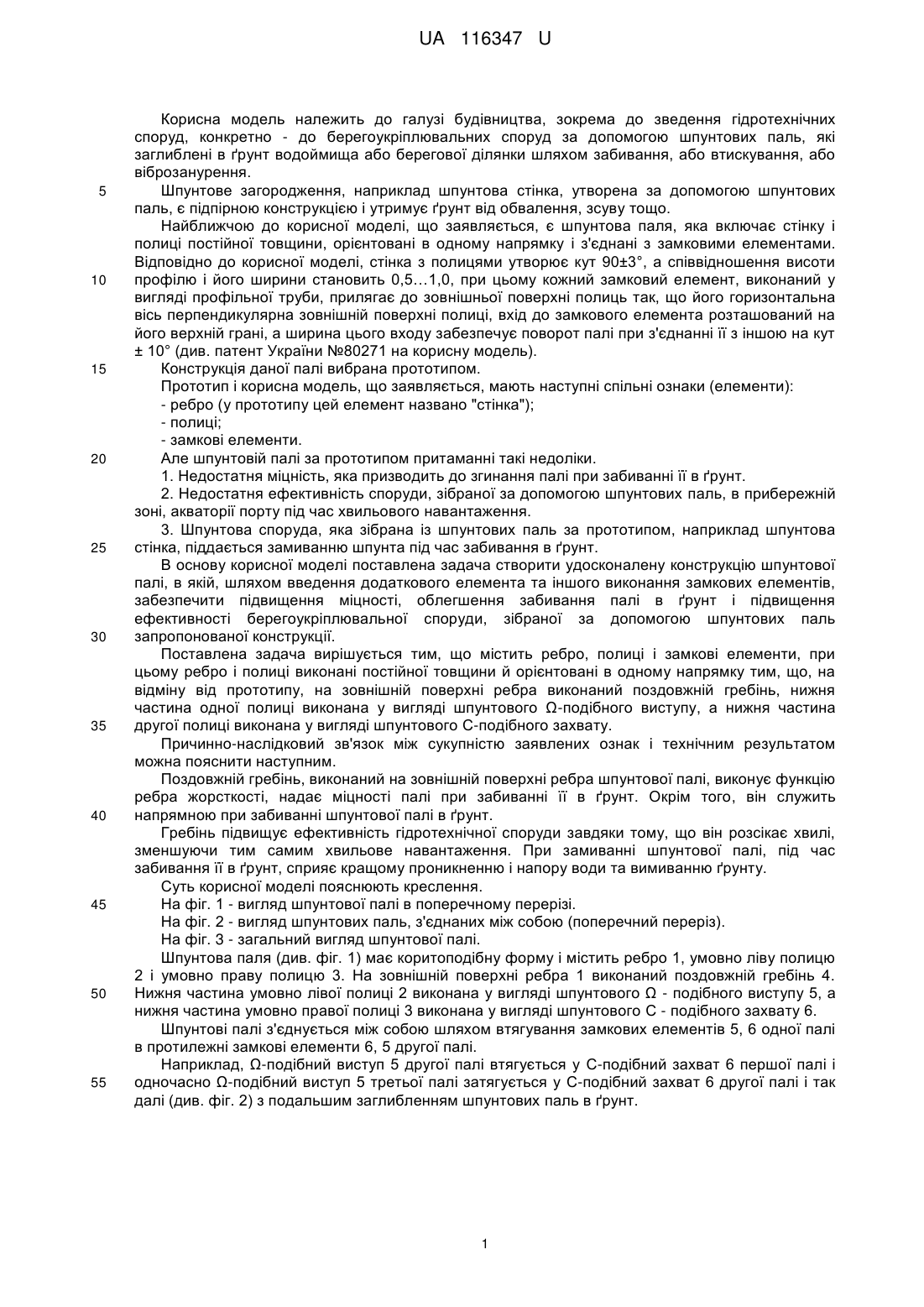

Реферат: Шпунтова паля містить ребро, полиці і замкові елементи, при цьому ребро і полиці виконані постійної товщини й орієнтовані в одному напрямку. На зовнішній поверхні ребра виконаний поздовжній гребінь, нижня частина одної полиці виконана у вигляді шпунтового -подібного виступу, а нижня частина другої полиці - у вигляді шпунтового С-подібного захвату. UA 116347 U (12) UA 116347 U UA 116347 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема до зведення гідротехнічних споруд, конкретно - до берегоукріплювальних споруд за допомогою шпунтових паль, які заглиблені в ґрунт водоймища або берегової ділянки шляхом забивання, або втискування, або віброзанурення. Шпунтове загородження, наприклад шпунтова стінка, утворена за допомогою шпунтових паль, є підпірною конструкцією і утримує ґрунт від обвалення, зсуву тощо. Найближчою до корисної моделі, що заявляється, є шпунтова паля, яка включає стінку і полиці постійної товщини, орієнтовані в одному напрямку і з'єднані з замковими елементами. Відповідно до корисної моделі, стінка з полицями утворює кут 90±3°, а співвідношення висоти профілю і його ширини становить 0,5…1,0, при цьому кожний замковий елемент, виконаний у вигляді профільної труби, прилягає до зовнішньої поверхні полиць так, що його горизонтальна вісь перпендикулярна зовнішній поверхні полиці, вхід до замкового елемента розташований на його верхній грані, а ширина цього входу забезпечує поворот палі при з'єднанні її з іншою на кут ± 10° (див. патент України №80271 на корисну модель). Конструкція даної палі вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки (елементи): - ребро (у прототипу цей елемент названо "стінка"); - полиці; - замкові елементи. Але шпунтовій палі за прототипом притаманні такі недоліки. 1. Недостатня міцність, яка призводить до згинання палі при забиванні її в ґрунт. 2. Недостатня ефективність споруди, зібраної за допомогою шпунтових паль, в прибережній зоні, акваторії порту під час хвильового навантаження. 3. Шпунтова споруда, яка зібрана із шпунтових паль за прототипом, наприклад шпунтова стінка, піддається замиванню шпунта під час забивання в ґрунт. В основу корисної моделі поставлена задача створити удосконалену конструкцію шпунтової палі, в якій, шляхом введення додаткового елемента та іншого виконання замкових елементів, забезпечити підвищення міцності, облегшення забивання палі в ґрунт і підвищення ефективності берегоукріплювальної споруди, зібраної за допомогою шпунтових паль запропонованої конструкції. Поставлена задача вирішується тим, що містить ребро, полиці і замкові елементи, при цьому ребро і полиці виконані постійної товщини й орієнтовані в одному напрямку тим, що, на відміну від прототипу, на зовнішній поверхні ребра виконаний поздовжній гребінь, нижня частина одної полиці виконана у вигляді шпунтового Ω-подібного виступу, а нижня частина другої полиці виконана у вигляді шпунтового С-подібного захвату. Причинно-наслідковий зв'язок між сукупністю заявлених ознак і технічним результатом можна пояснити наступним. Поздовжній гребінь, виконаний на зовнішній поверхні ребра шпунтової палі, виконує функцію ребра жорсткості, надає міцності палі при забиванні її в ґрунт. Окрім того, він служить напрямною при забиванні шпунтової палі в ґрунт. Гребінь підвищує ефективність гідротехнічної споруди завдяки тому, що він розсікає хвилі, зменшуючи тим самим хвильове навантаження. При замиванні шпунтової палі, під час забивання її в ґрунт, сприяє кращому проникненню і напору води та вимиванню ґрунту. Суть корисної моделі пояснюють креслення. На фіг. 1 - вигляд шпунтової палі в поперечному перерізі. На фіг. 2 - вигляд шпунтових паль, з'єднаних між собою (поперечний переріз). На фіг. 3 - загальний вигляд шпунтової палі. Шпунтова паля (див. фіг. 1) має коритоподібну форму і містить ребро 1, умовно ліву полицю 2 і умовно праву полицю 3. На зовнішній поверхні ребра 1 виконаний поздовжній гребінь 4. Нижня частина умовно лівої полиці 2 виконана у вигляді шпунтового Ω - подібного виступу 5, а нижня частина умовно правої полиці 3 виконана у вигляді шпунтового С - подібного захвату 6. Шпунтові палі з'єднується між собою шляхом втягування замкових елементів 5, 6 одної палі в протилежні замкові елементи 6, 5 другої палі. Наприклад, Ω-подібний виступ 5 другої палі втягується у С-подібний захват 6 першої палі і одночасно Ω-подібний виступ 5 третьої палі затягується у С-подібний захват 6 другої палі і так далі (див. фіг. 2) з подальшим заглибленням шпунтових паль в ґрунт. 1 UA 116347 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Шпунтова паля, що містить ребро, полиці і замкові елементи, при цьому ребро і полиці виконані постійної товщини й орієнтовані в одному напрямку, яка відрізняється тим, що на зовнішній поверхні ребра виконаний поздовжній гребінь, нижня частина одної полиці виконана у вигляді шпунтового -подібного виступу, а нижня частина другої полиці - у вигляді шпунтового Сподібного захвату. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
