Спосіб пресування виробів

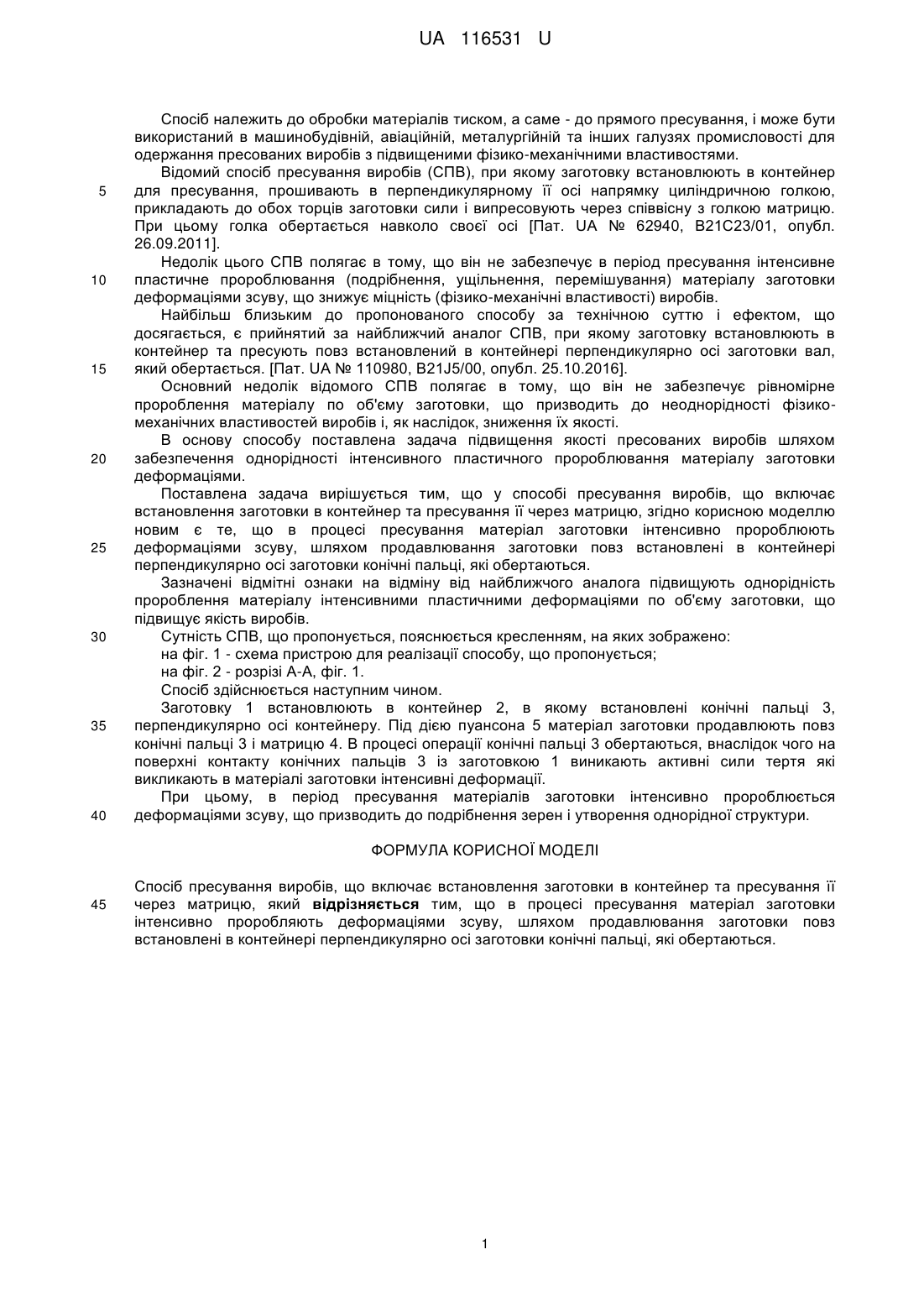

Реферат: Спосіб пресування виробів включає встановлення заготовки в контейнер та пресування її через матрицю. В процесі пресування матеріал заготовки інтенсивно проробляють деформаціями зсуву, шляхом продавлювання заготовки повз встановлені в контейнері перпендикулярно осі заготовки конічні пальці, які обертаються. UA 116531 U (12) UA 116531 U UA 116531 U 5 10 15 20 25 30 35 40 Спосіб належить до обробки матеріалів тиском, а саме - до прямого пресування, і може бути використаний в машинобудівній, авіаційній, металургійній та інших галузях промисловості для одержання пресованих виробів з підвищеними фізико-механічними властивостями. Відомий спосіб пресування виробів (СПВ), при якому заготовку встановлюють в контейнер для пресування, прошивають в перпендикулярному її осі напрямку циліндричною голкою, прикладають до обох торців заготовки сили і випресовують через співвісну з голкою матрицю. При цьому голка обертається навколо своєї осі [Пат. UA № 62940, В21С23/01, опубл. 26.09.2011]. Недолік цього СПВ полягає в тому, що він не забезпечує в період пресування інтенсивне пластичне пророблювання (подрібнення, ущільнення, перемішування) матеріалу заготовки деформаціями зсуву, що знижує міцність (фізико-механічні властивості) виробів. Найбільш близьким до пропонованого способу за технічною суттю і ефектом, що досягається, є прийнятий за найближчий аналог СПВ, при якому заготовку встановлюють в контейнер та пресують повз встановлений в контейнері перпендикулярно осі заготовки вал, який обертається. [Пат. UA № 110980, B21J5/00, опубл. 25.10.2016]. Основний недолік відомого СПВ полягає в тому, що він не забезпечує рівномірне пророблення матеріалу по об'єму заготовки, що призводить до неоднорідності фізикомеханічних властивостей виробів і, як наслідок, зниження їх якості. В основу способу поставлена задача підвищення якості пресованих виробів шляхом забезпечення однорідності інтенсивного пластичного пророблювання матеріалу заготовки деформаціями. Поставлена задача вирішується тим, що у способі пресування виробів, що включає встановлення заготовки в контейнер та пресування її через матрицю, згідно корисною моделлю новим є те, що в процесі пресування матеріал заготовки інтенсивно пророблюють деформаціями зсуву, шляхом продавлювання заготовки повз встановлені в контейнері перпендикулярно осі заготовки конічні пальці, які обертаються. Зазначені відмітні ознаки на відміну від найближчого аналога підвищують однорідність пророблення матеріалу інтенсивними пластичними деформаціями по об'єму заготовки, що підвищує якість виробів. Сутність СПВ, що пропонується, пояснюється кресленням, на яких зображено: на фіг. 1 - схема пристрою для реалізації способу, що пропонується; на фіг. 2 - розрізі А-А, фіг. 1. Спосіб здійснюється наступним чином. Заготовку 1 встановлюють в контейнер 2, в якому встановлені конічні пальці 3, перпендикулярно осі контейнеру. Під дією пуансона 5 матеріал заготовки продавлюють повз конічні пальці 3 і матрицю 4. В процесі операції конічні пальці 3 обертаються, внаслідок чого на поверхні контакту конічних пальців 3 із заготовкою 1 виникають активні сили тертя які викликають в матеріалі заготовки інтенсивні деформації. При цьому, в період пресування матеріалів заготовки інтенсивно пророблюється деформаціями зсуву, що призводить до подрібнення зерен і утворення однорідної структури. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб пресування виробів, що включає встановлення заготовки в контейнер та пресування її через матрицю, який відрізняється тим, що в процесі пресування матеріал заготовки інтенсивно проробляють деформаціями зсуву, шляхом продавлювання заготовки повз встановлені в контейнері перпендикулярно осі заготовки конічні пальці, які обертаються. 1 UA 116531 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
