Вітрогенератор

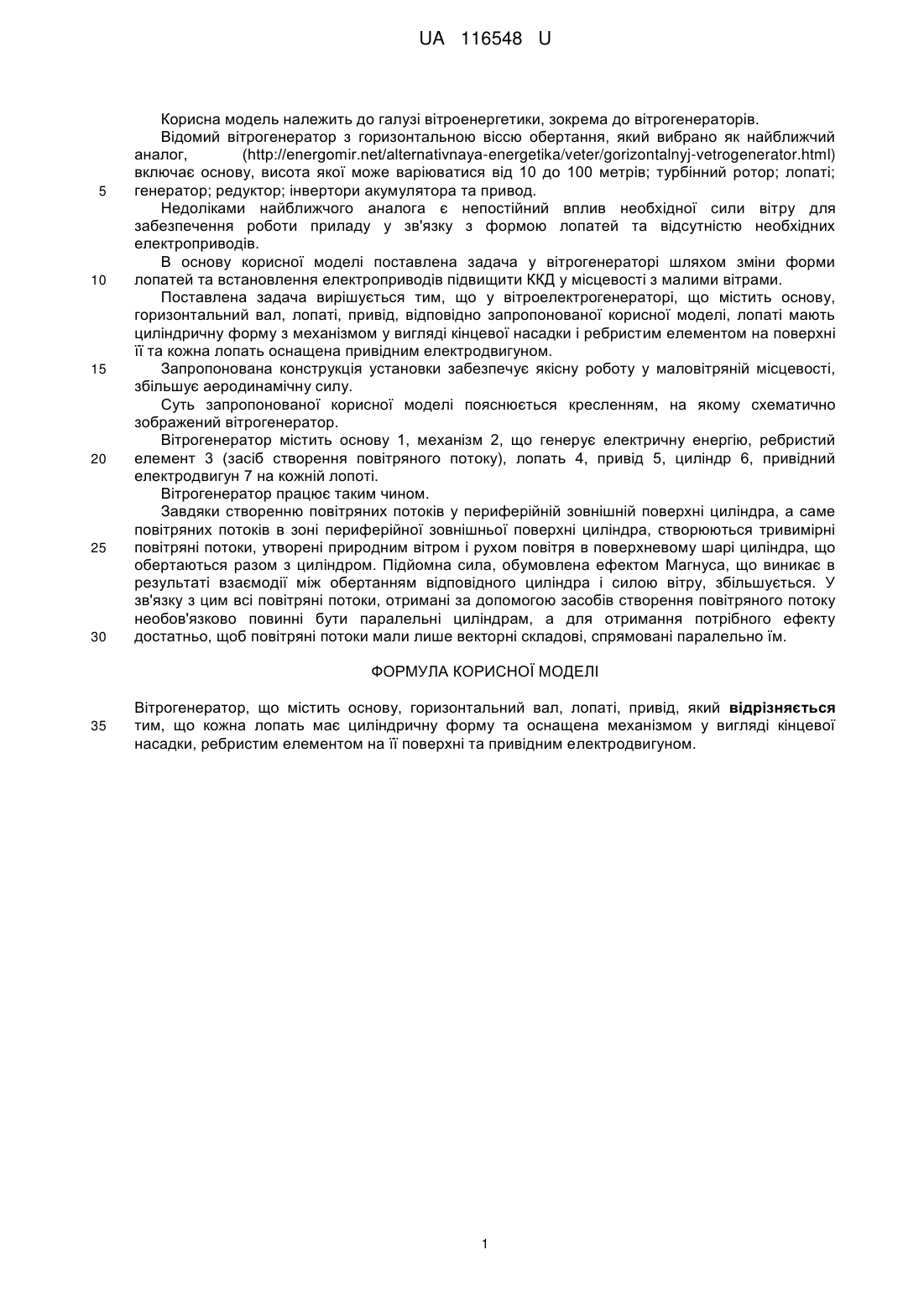

Реферат: Вітрогенератор містить основу, горизонтальний вал, лопаті, привід. Кожна лопать має циліндричну форму та оснащена механізмом у вигляді кінцевої насадки, ребристим елементом на її поверхні та привідним електродвигуном. UA 116548 U (54) ВІТРОГЕНЕРАТОР UA 116548 U UA 116548 U 5 10 15 20 25 30 Корисна модель належить до галузі вітроенергетики, зокрема до вітрогенераторів. Відомий вітрогенератор з горизонтальною віссю обертання, який вибрано як найближчий аналог, (http://energomir.net/alternativnaya-energetika/veter/gorizontalnyj-vetrogenerator.html) включає основу, висота якої може варіюватися від 10 до 100 метрів; турбінний ротор; лопаті; генератор; редуктор; інвертори акумулятора та привод. Недоліками найближчого аналога є непостійний вплив необхідної сили вітру для забезпечення роботи приладу у зв'язку з формою лопатей та відсутністю необхідних електроприводів. В основу корисної моделі поставлена задача у вітрогенераторі шляхом зміни форми лопатей та встановлення електроприводів підвищити ККД у місцевості з малими вітрами. Поставлена задача вирішується тим, що у вітроелектрогенераторі, що містить основу, горизонтальний вал, лопаті, привід, відповідно запропонованої корисної моделі, лопаті мають циліндричну форму з механізмом у вигляді кінцевої насадки і ребристим елементом на поверхні її та кожна лопать оснащена привідним електродвигуном. Запропонована конструкція установки забезпечує якісну роботу у маловітряній місцевості, збільшує аеродинамічну силу. Суть запропонованої корисної моделі пояснюється кресленням, на якому схематично зображений вітрогенератор. Вітрогенератор містить основу 1, механізм 2, що генерує електричну енергію, ребристий елемент 3 (засіб створення повітряного потоку), лопать 4, привід 5, циліндр 6, привідний електродвигун 7 на кожній лопоті. Вітрогенератор працює таким чином. Завдяки створенню повітряних потоків у периферійній зовнішній поверхні циліндра, а саме повітряних потоків в зоні периферійної зовнішньої поверхні циліндра, створюються тривимірні повітряні потоки, утворені природним вітром і рухом повітря в поверхневому шарі циліндра, що обертаються разом з циліндром. Підйомна сила, обумовлена ефектом Магнуса, що виникає в результаті взаємодії між обертанням відповідного циліндра і силою вітру, збільшується. У зв'язку з цим всі повітряні потоки, отримані за допомогою засобів створення повітряного потоку необов'язково повинні бути паралельні циліндрам, а для отримання потрібного ефекту достатньо, щоб повітряні потоки мали лише векторні складові, спрямовані паралельно їм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Вітрогенератор, що містить основу, горизонтальний вал, лопаті, привід, який відрізняється тим, що кожна лопать має циліндричну форму та оснащена механізмом у вигляді кінцевої насадки, ребристим елементом на її поверхні та привідним електродвигуном. 1 UA 116548 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
