Коток

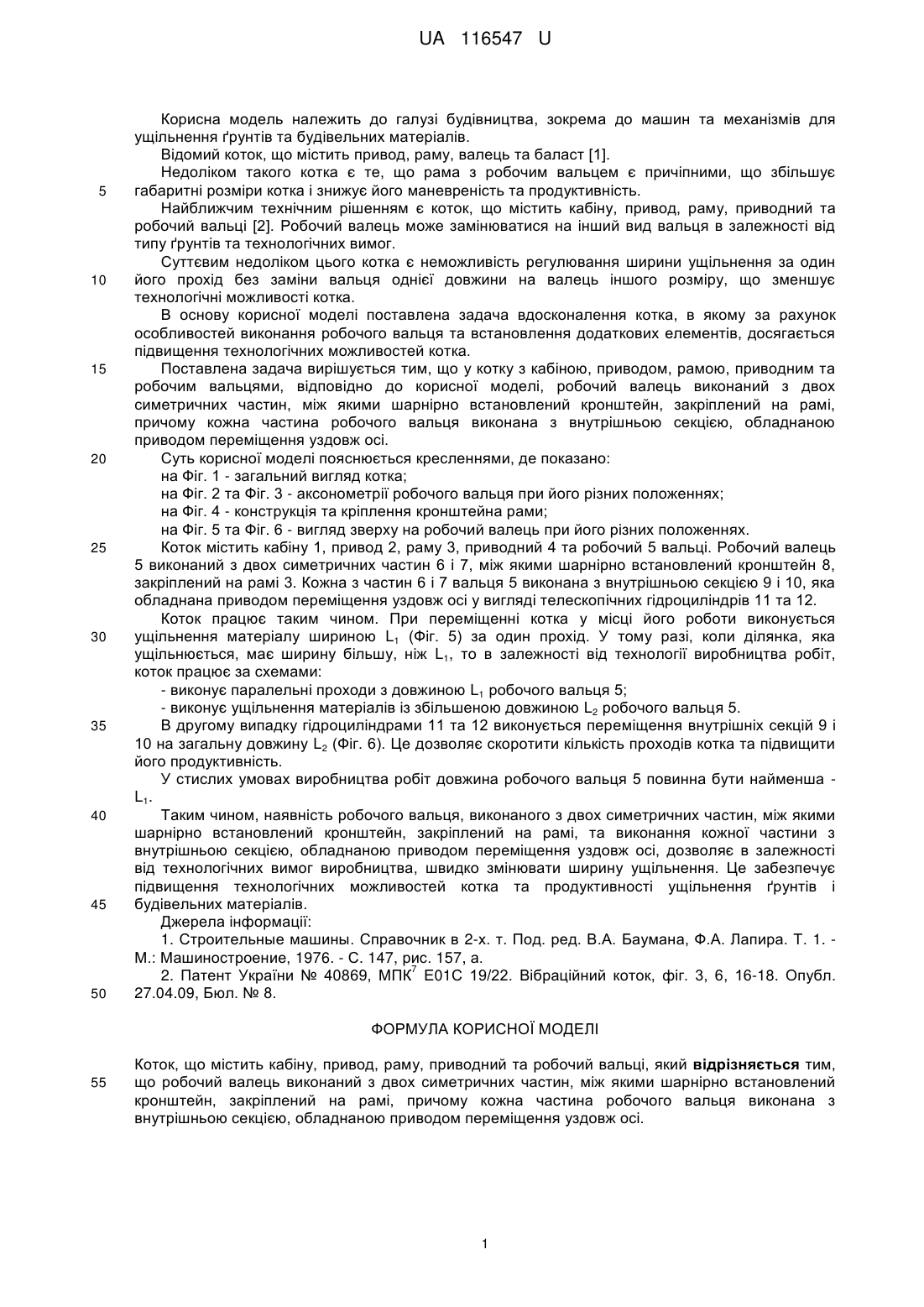

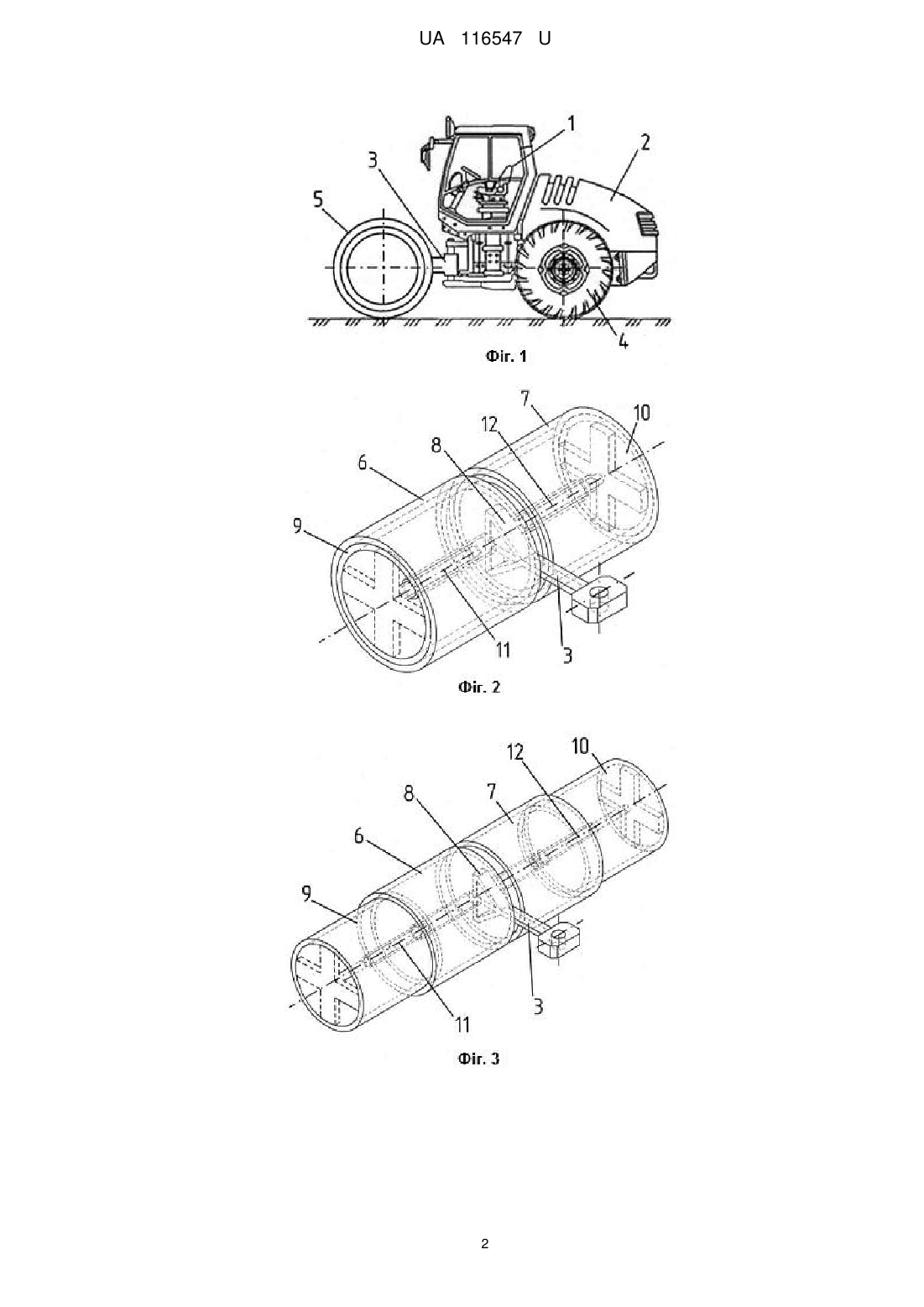

Реферат: Коток містить кабіну, привод, раму, приводний та робочий вальці, причому робочий валець виконаний з двох симетричних частин, між якими шарнірно встановлений кронштейн, закріплений на рамі, причому кожна частина робочого вальця виконана з внутрішньою секцією, обладнаною приводом переміщення уздовж осі. UA 116547 U (12) UA 116547 U UA 116547 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до машин та механізмів для ущільнення ґрунтів та будівельних матеріалів. Відомий коток, що містить привод, раму, валець та баласт [1]. Недоліком такого котка є те, що рама з робочим вальцем є причіпними, що збільшує габаритні розміри котка і знижує його маневреність та продуктивність. Найближчим технічним рішенням є коток, що містить кабіну, привод, раму, приводний та робочий вальці [2]. Робочий валець може замінюватися на інший вид вальця в залежності від типу ґрунтів та технологічних вимог. Суттєвим недоліком цього котка є неможливість регулювання ширини ущільнення за один його прохід без заміни вальця однієї довжини на валець іншого розміру, що зменшує технологічні можливості котка. В основу корисної моделі поставлена задача вдосконалення котка, в якому за рахунок особливостей виконання робочого вальця та встановлення додаткових елементів, досягається підвищення технологічних можливостей котка. Поставлена задача вирішується тим, що у котку з кабіною, приводом, рамою, приводним та робочим вальцями, відповідно до корисної моделі, робочий валець виконаний з двох симетричних частин, між якими шарнірно встановлений кронштейн, закріплений на рамі, причому кожна частина робочого вальця виконана з внутрішньою секцією, обладнаною приводом переміщення уздовж осі. Суть корисної моделі пояснюється кресленнями, де показано: на Фіг. 1 - загальний вигляд котка; на Фіг. 2 та Фіг. 3 - аксонометрії робочого вальця при його різних положеннях; на Фіг. 4 - конструкція та кріплення кронштейна рами; на Фіг. 5 та Фіг. 6 - вигляд зверху на робочий валець при його різних положеннях. Коток містить кабіну 1, привод 2, раму 3, приводний 4 та робочий 5 вальці. Робочий валець 5 виконаний з двох симетричних частин 6 і 7, між якими шарнірно встановлений кронштейн 8, закріплений на рамі 3. Кожна з частин 6 і 7 вальця 5 виконана з внутрішньою секцією 9 і 10, яка обладнана приводом переміщення уздовж осі у вигляді телескопічних гідроциліндрів 11 та 12. Коток працює таким чином. При переміщенні котка у місці його роботи виконується ущільнення матеріалу шириною L1 (Фіг. 5) за один прохід. У тому разі, коли ділянка, яка ущільнюється, має ширину більшу, ніж L1, то в залежності від технології виробництва робіт, коток працює за схемами: - виконує паралельні проходи з довжиною L1 робочого вальця 5; - виконує ущільнення матеріалів із збільшеною довжиною L2 робочого вальця 5. В другому випадку гідроциліндрами 11 та 12 виконується переміщення внутрішніх секцій 9 і 10 на загальну довжину L2 (Фіг. 6). Це дозволяє скоротити кількість проходів котка та підвищити його продуктивність. У стислих умовах виробництва робіт довжина робочого вальця 5 повинна бути найменша L1. Таким чином, наявність робочого вальця, виконаного з двох симетричних частин, між якими шарнірно встановлений кронштейн, закріплений на рамі, та виконання кожної частини з внутрішньою секцією, обладнаною приводом переміщення уздовж осі, дозволяє в залежності від технологічних вимог виробництва, швидко змінювати ширину ущільнення. Це забезпечує підвищення технологічних можливостей котка та продуктивності ущільнення ґрунтів і будівельних матеріалів. Джерела інформації: 1. Строительные машины. Справочник в 2-х. т. Под. ред. В.А. Баумана, Ф.А. Лапира. Т. 1. М.: Машиностроение, 1976. - С. 147, рис. 157, а. 7 2. Патент України № 40869, МПК Е01С 19/22. Вібраційний коток, фіг. 3, 6, 16-18. Опубл. 27.04.09, Бюл. № 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Коток, що містить кабіну, привод, раму, приводний та робочий вальці, який відрізняється тим, що робочий валець виконаний з двох симетричних частин, між якими шарнірно встановлений кронштейн, закріплений на рамі, причому кожна частина робочого вальця виконана з внутрішньою секцією, обладнаною приводом переміщення уздовж осі. 1 UA 116547 U 2 UA 116547 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
