Застосування спрацьованих пасів передач тертям з гнучким зв’язком як початкових штучних заготовок для виготовлення шнекових заготовок

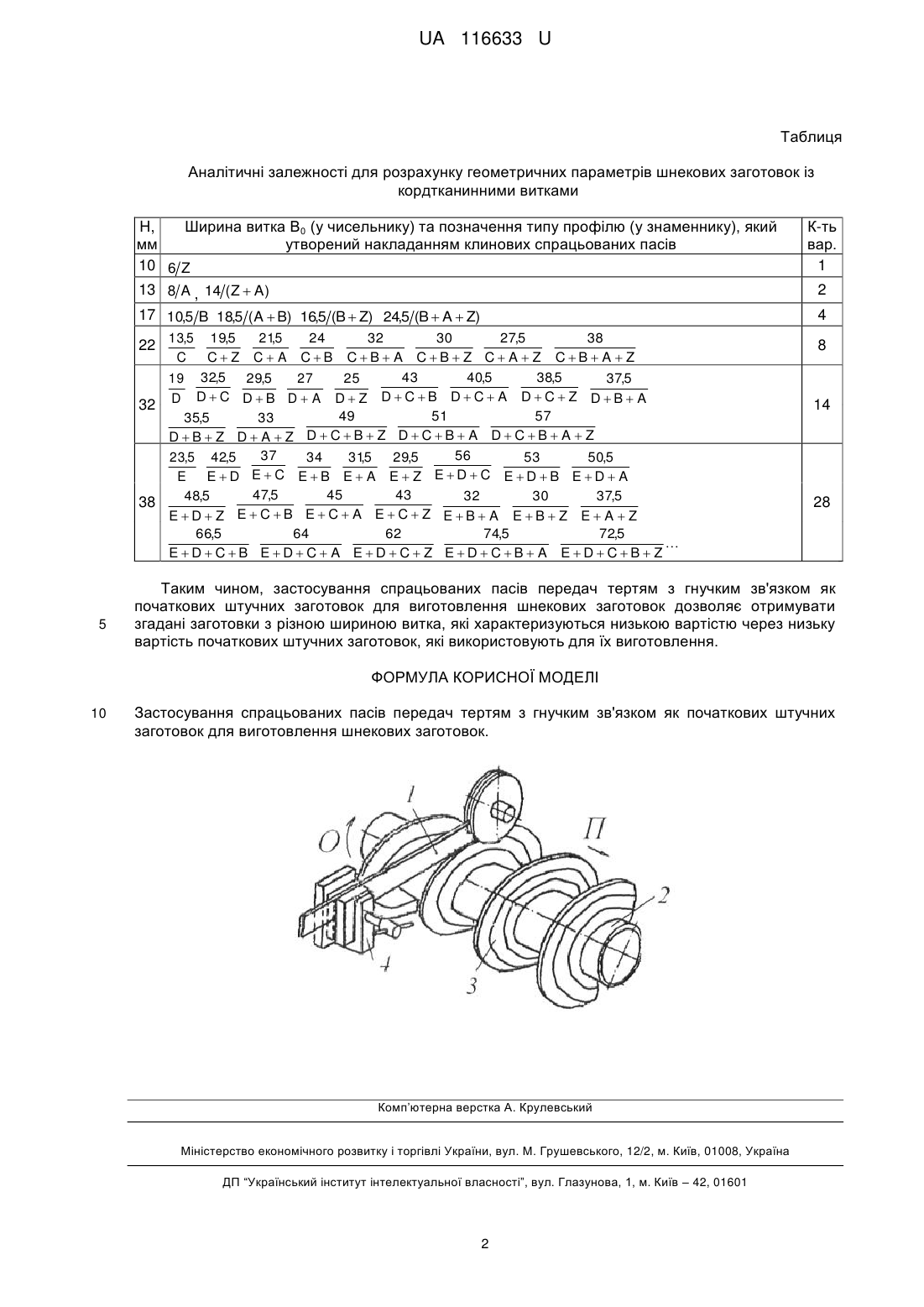

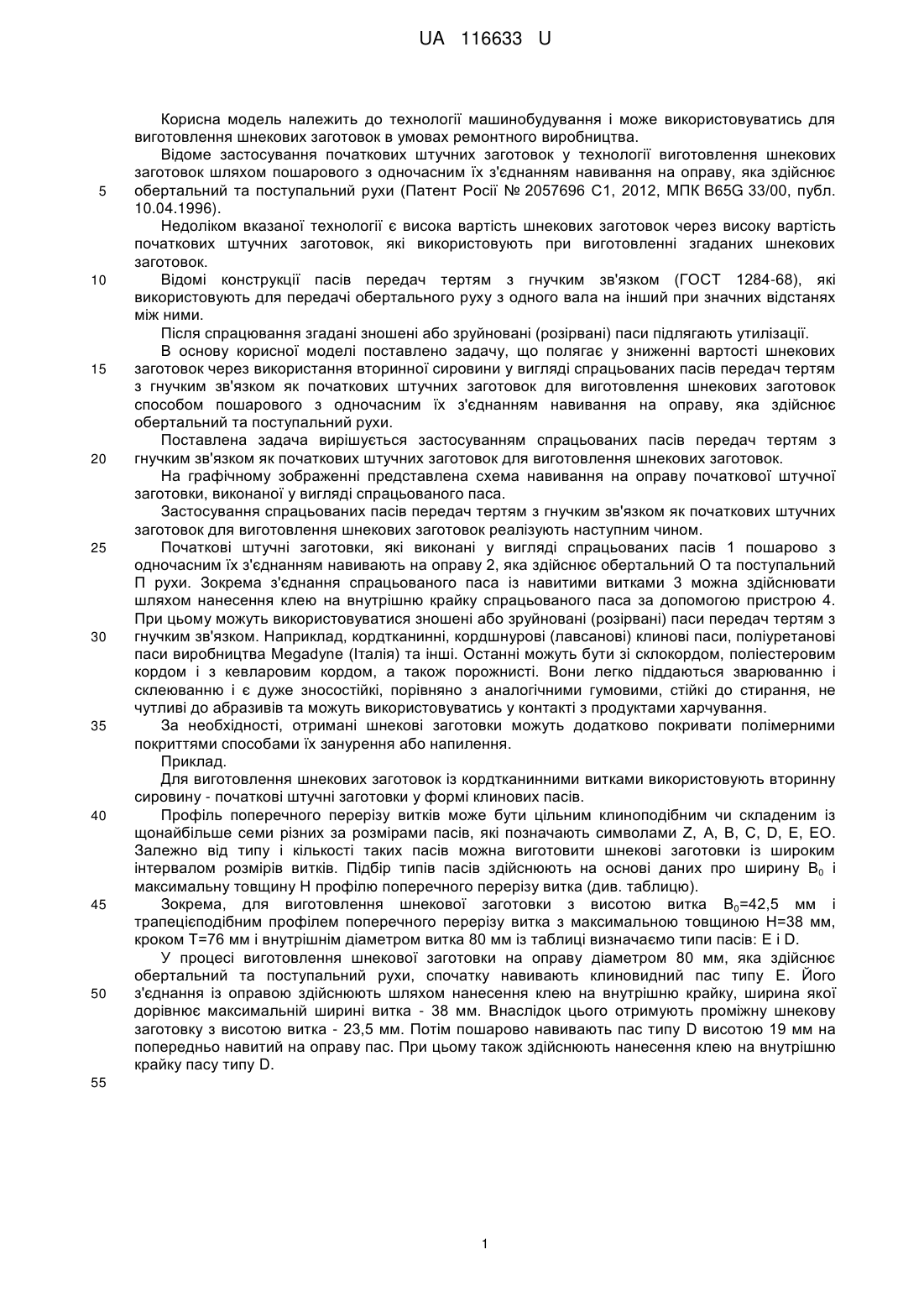

Реферат: Застосування спрацьованих пасів передач тертям з гнучким зв'язком як початкових штучних заготовок для виготовлення шнекових заготовок. UA 116633 U (54) ЗАСТОСУВАННЯ СПРАЦЬОВАНИХ ПАСІВ ПЕРЕДАЧ ТЕРТЯМ З ГНУЧКИМ ЗВ'ЯЗКОМ ЯК ПОЧАТКОВИХ ШТУЧНИХ ЗАГОТОВОК ДЛЯ ВИГОТОВЛЕННЯ ШНЕКОВИХ ЗАГОТОВОК UA 116633 U UA 116633 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до технології машинобудування і може використовуватись для виготовлення шнекових заготовок в умовах ремонтного виробництва. Відоме застосування початкових штучних заготовок у технології виготовлення шнекових заготовок шляхом пошарового з одночасним їх з'єднанням навивання на оправу, яка здійснює обертальний та поступальний рухи (Патент Росії № 2057696 С1, 2012, МПК B65G 33/00, публ. 10.04.1996). Недоліком вказаної технології є висока вартість шнекових заготовок через високу вартість початкових штучних заготовок, які використовують при виготовленні згаданих шнекових заготовок. Відомі конструкції пасів передач тертям з гнучким зв'язком (ГОСТ 1284-68), які використовують для передачі обертального руху з одного вала на інший при значних відстанях між ними. Після спрацювання згадані зношені або зруйновані (розірвані) паси підлягають утилізації. В основу корисної моделі поставлено задачу, що полягає у зниженні вартості шнекових заготовок через використання вторинної сировини у вигляді спрацьованих пасів передач тертям з гнучким зв'язком як початкових штучних заготовок для виготовлення шнекових заготовок способом пошарового з одночасним їх з'єднанням навивання на оправу, яка здійснює обертальний та поступальний рухи. Поставлена задача вирішується застосуванням спрацьованих пасів передач тертям з гнучким зв'язком як початкових штучних заготовок для виготовлення шнекових заготовок. На графічному зображенні представлена схема навивання на оправу початкової штучної заготовки, виконаної у вигляді спрацьованого паса. Застосування спрацьованих пасів передач тертям з гнучким зв'язком як початкових штучних заготовок для виготовлення шнекових заготовок реалізують наступним чином. Початкові штучні заготовки, які виконані у вигляді спрацьованих пасів 1 пошарово з одночасним їх з'єднанням навивають на оправу 2, яка здійснює обертальний О та поступальний П рухи. Зокрема з'єднання спрацьованого паса із навитими витками 3 можна здійснювати шляхом нанесення клею на внутрішню крайку спрацьованого паса за допомогою пристрою 4. При цьому можуть використовуватися зношені або зруйновані (розірвані) паси передач тертям з гнучким зв'язком. Наприклад, кордтканинні, кордшнурові (лавсанові) клинові паси, поліуретанові паси виробництва Megadyne (Італія) та інші. Останні можуть бути зі склокордом, поліестеровим кордом і з кевларовим кордом, а також порожнисті. Вони легко піддаються зварюванню і склеюванню і є дуже зносостійкі, порівняно з аналогічними гумовими, стійкі до стирання, не чутливі до абразивів та можуть використовуватись у контакті з продуктами харчування. За необхідності, отримані шнекові заготовки можуть додатково покривати полімерними покриттями способами їх занурення або напилення. Приклад. Для виготовлення шнекових заготовок із кордтканинними витками використовують вторинну сировину - початкові штучні заготовки у формі клинових пасів. Профіль поперечного перерізу витків може бути цільним клиноподібним чи складеним із щонайбільше семи різних за розмірами пасів, які позначають символами Z, А, В, С, D, Е, ЕО. Залежно від типу і кількості таких пасів можна виготовити шнекові заготовки із широким інтервалом розмірів витків. Підбір типів пасів здійснюють на основі даних про ширину В0 і максимальну товщину H профілю поперечного перерізу витка (див. таблицю). Зокрема, для виготовлення шнекової заготовки з висотою витка В0=42,5 мм і трапецієподібним профілем поперечного перерізу витка з максимальною товщиною H=38 мм, кроком Т=76 мм і внутрішнім діаметром витка 80 мм із таблиці визначаємо типи пасів: Е і D. У процесі виготовлення шнекової заготовки на оправу діаметром 80 мм, яка здійснює обертальний та поступальний рухи, спочатку навивають клиновидний пас типу Е. Його з'єднання із оправою здійснюють шляхом нанесення клею на внутрішню крайку, ширина якої дорівнює максимальній ширині витка - 38 мм. Внаслідок цього отримують проміжну шнекову заготовку з висотою витка - 23,5 мм. Потім пошарово навивають пас типу D висотою 19 мм на попередньо навитий на оправу пас. При цьому також здійснюють нанесення клею на внутрішню крайку пасу типу D. 55 1 UA 116633 U Таблиця Аналітичні залежності для розрахунку геометричних параметрів шнекових заготовок із кордтканинними витками H, Ширина витка В0 (у чисельнику) та позначення типу профілю (у знаменнику), який мм утворений накладанням клинових спрацьованих пасів 10 6 Z 13 8 A , 14 (Z  A ) 17 10,5 B 18,5 ( A  B) 16,5 (B  Z) 24,5 (B  A  Z) 13,5 19,5 21,5 24 32 30 27,5 38 C C Z C  A CB CB A CB Z C A  Z CB A  Z 43 40,5 38,5 19 32,5 29,5 27 25 37,5 D DC DB D  A D Z DCB DC A DC Z DB A 32 49 51 57 35,5 33 DCB Z DCB A DCB A  Z DB Z D A  Z 37 56 23,5 42,5 34 315 , 29,5 53 50,5 E ED EC EB E A E Z EDC EDB ED A 47,5 45 43 48,5 32 30 37,5 38 ED Z ECB EC A EC Z EB A EB Z E A  Z 66,5 64 62 74,5 72,5  EDCB EDC A EDC Z EDCB A EDCB Z 22 5 К-ть вар. 1 2 4 8 14 28 Таким чином, застосування спрацьованих пасів передач тертям з гнучким зв'язком як початкових штучних заготовок для виготовлення шнекових заготовок дозволяє отримувати згадані заготовки з різною шириною витка, які характеризуються низькою вартістю через низьку вартість початкових штучних заготовок, які використовують для їх виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Застосування спрацьованих пасів передач тертям з гнучким зв'язком як початкових штучних заготовок для виготовлення шнекових заготовок. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
