Спосіб збирання стебел конопель

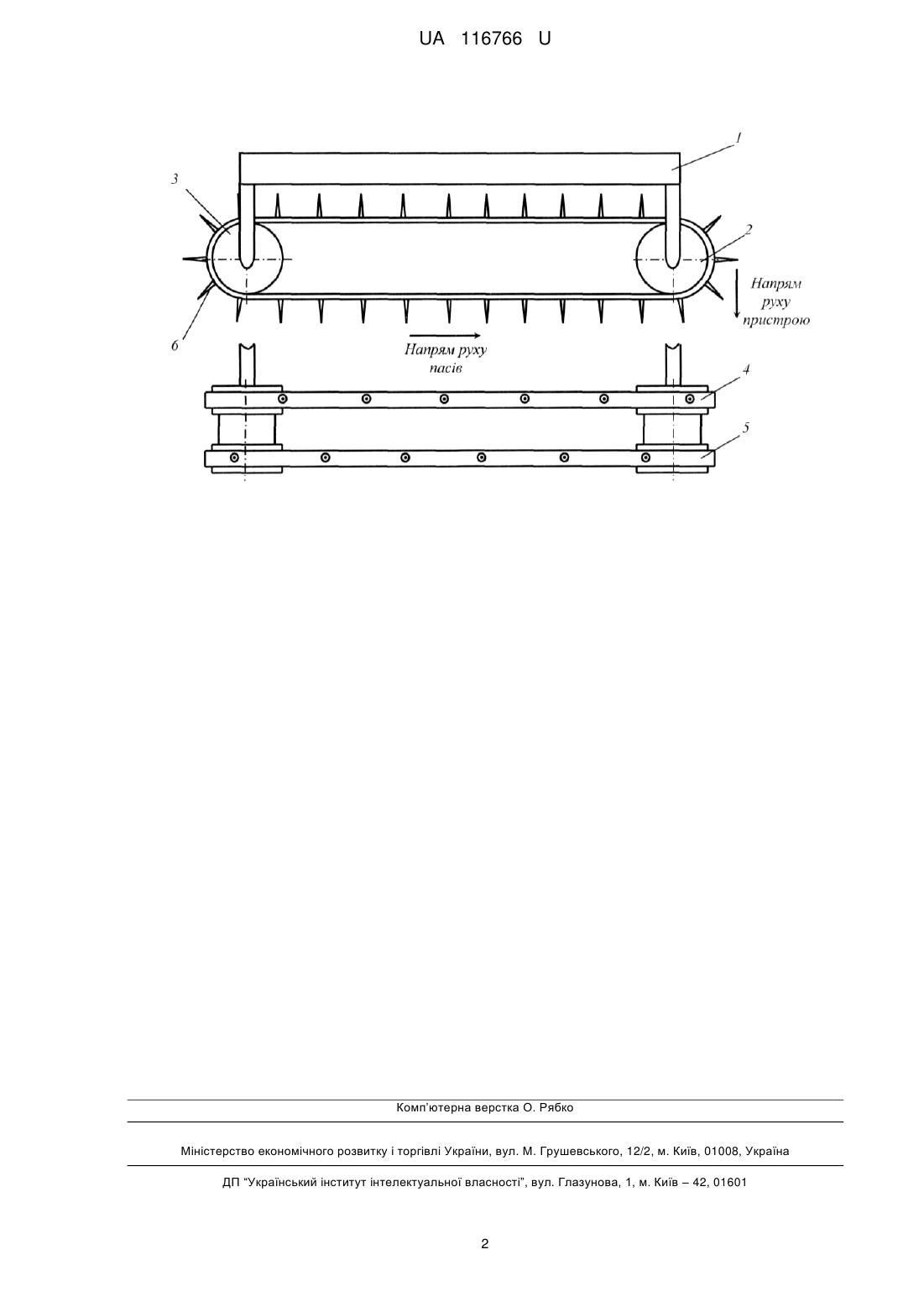

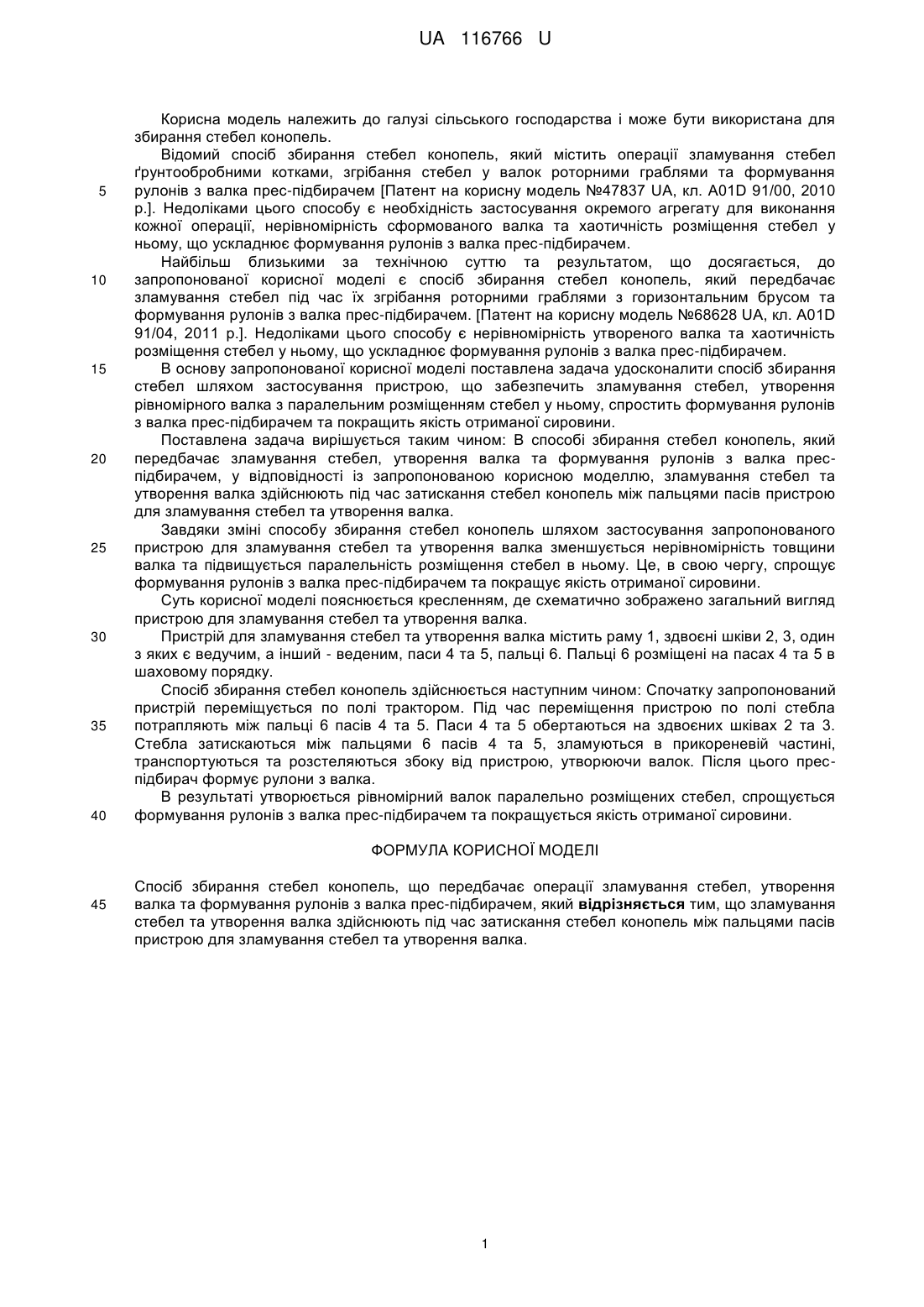

Реферат: Спосіб збирання стебел конопель передбачає операції зламування стебел, утворення валка та формування рулонів з валка прес-підбирачем. Зламування стебел та утворення валка здійснюють під час затискання стебел конопель між пальцями пасів пристрою для зламування стебел та утворення валка. UA 116766 U (54) СПОСІБ ЗБИРАННЯ СТЕБЕЛ КОНОПЕЛЬ UA 116766 U UA 116766 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільського господарства і може бути використана для збирання стебел конопель. Відомий спосіб збирання стебел конопель, який містить операції зламування стебел ґрунтообробними котками, згрібання стебел у валок роторними граблями та формування рулонів з валка прес-підбирачем [Патент на корисну модель №47837 UA, кл. A01D 91/00, 2010 p.]. Недоліками цього способу є необхідність застосування окремого агрегату для виконання кожної операції, нерівномірність сформованого валка та хаотичність розміщення стебел у ньому, що ускладнює формування рулонів з валка прес-підбирачем. Найбільш близькими за технічною суттю та результатом, що досягається, до запропонованої корисної моделі є спосіб збирання стебел конопель, який передбачає зламування стебел під час їх згрібання роторними граблями з горизонтальним брусом та формування рулонів з валка прес-підбирачем. [Патент на корисну модель №68628 UA, кл. A01D 91/04, 2011 p.]. Недоліками цього способу є нерівномірність утвореного валка та хаотичність розміщення стебел у ньому, що ускладнює формування рулонів з валка прес-підбирачем. В основу запропонованої корисної моделі поставлена задача удосконалити спосіб збирання стебел шляхом застосування пристрою, що забезпечить зламування стебел, утворення рівномірного валка з паралельним розміщенням стебел у ньому, спростить формування рулонів з валка прес-підбирачем та покращить якість отриманої сировини. Поставлена задача вирішується таким чином: В способі збирання стебел конопель, який передбачає зламування стебел, утворення валка та формування рулонів з валка преспідбирачем, у відповідності із запропонованою корисною моделлю, зламування стебел та утворення валка здійснюють під час затискання стебел конопель між пальцями пасів пристрою для зламування стебел та утворення валка. Завдяки зміні способу збирання стебел конопель шляхом застосування запропонованого пристрою для зламування стебел та утворення валка зменшується нерівномірність товщини валка та підвищується паралельність розміщення стебел в ньому. Це, в свою чергу, спрощує формування рулонів з валка прес-підбирачем та покращує якість отриманої сировини. Суть корисної моделі пояснюється кресленням, де схематично зображено загальний вигляд пристрою для зламування стебел та утворення валка. Пристрій для зламування стебел та утворення валка містить раму 1, здвоєні шківи 2, 3, один з яких є ведучим, а інший - веденим, паси 4 та 5, пальці 6. Пальці 6 розміщені на пасах 4 та 5 в шаховому порядку. Спосіб збирання стебел конопель здійснюється наступним чином: Спочатку запропонований пристрій переміщується по полі трактором. Під час переміщення пристрою по полі стебла потрапляють між пальці 6 пасів 4 та 5. Паси 4 та 5 обертаються на здвоєних шківах 2 та 3. Стебла затискаються між пальцями 6 пасів 4 та 5, зламуються в прикореневій частині, транспортуються та розстеляються збоку від пристрою, утворюючи валок. Після цього преспідбирач формує рулони з валка. В результаті утворюється рівномірний валок паралельно розміщених стебел, спрощується формування рулонів з валка прес-підбирачем та покращується якість отриманої сировини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб збирання стебел конопель, що передбачає операції зламування стебел, утворення валка та формування рулонів з валка прес-підбирачем, який відрізняється тим, що зламування стебел та утворення валка здійснюють під час затискання стебел конопель між пальцями пасів пристрою для зламування стебел та утворення валка. 1 UA 116766 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
