Пальниковий пристрій

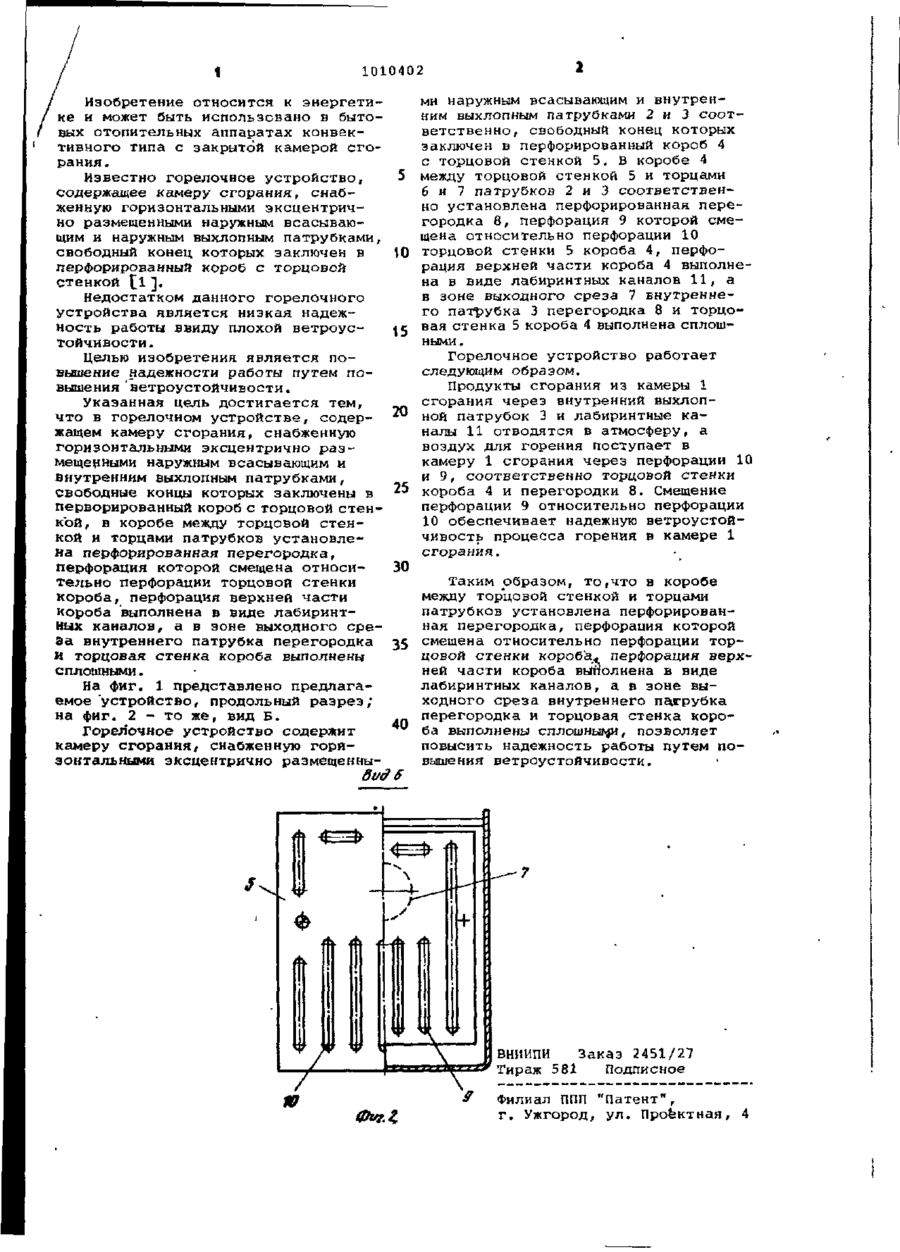

ГОРЕЛОЧНОЕ УСТРОЙСТВО, содержащее камеру сгорания, снабженную горизонтальными эксцентрично размещенными наружным всасывающим и внут ренним выхлопным патрубками, свободные концы которых заключены в перфорированный короб с торцовой стенкой, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы путем повышения ветроустойчивости , в коробе между торцовой , стенкой и торцами патрубков установи лена перфорированная перегородка, перфорация которой смешена относительно перфорации торцовой стенки короба, перфорация верхней части короба выполнена в виде лабиринтных каналов, а в зоне выходного среза внутреннего патрубка перегородка и торцовая стенка короба выполнены сплошными. Г7 о N3 фшг.? 1 1010402 Изобретение относится к энергетике и может быть использовано в бытовых отопительных аппаратах конвективного типа с закрытой камерой сгорания. Известно горелочное устройство, содержащее камеру сгорания, снабженную горизонтальными эксцентрично размещенными наружным всасывающим и наружным выхлопным патрубками, свободный конец которых заключен в перфорированный короб с торцовой стенкой [ і ] . Недостатком данного горелочного устройства является низкая надежность работы ввиду плохой ветроустойчивости. Целью изобретения является повышение надежности работы путем повышения ветроустойчивости. Указанная цель достигается тем, что в горелочном устройстве, содержащем камеру сгорания, снабженную горизонтальными эксцентрично размещенными наружным всасывающим и внутренним выхлопным патрубками, свободные концы которых заключены в перворированный короб с торцовой стенкой, в коробе между торцовой стенкой и торцами патрубков установлена перфорированная перегородка, перфорация которой смещена относительно перфорации торцовой стенки короба, перфорация верхней части короба выполнена в виде лабиринтных каналов, а в зоне выходного среза внутреннего патрубка перегородка И торцовая стенка короба выполнены сплошными. На фиг. 1 представлено предлагаемое устройство, продольный разрез; на фиг. 2 - то же, вид Б. Горелочное устройство содержит камеру сгорания, снабженную горизонтальными эксцентрично размещенны 10 15 20 25 ми наружным всасывающим и внутренним выхлопным патрубками 2 и 3 соответственно, свободный конец которых заключен в перфорированный короб 4 с торцовой стенкой 5. В коробе 4 между торцовой стенкой 5 и торцами 6 и 1 патрубков 2 и 3 соответственно установлена перфорированная перегородка 8, перфорация 9 которой смещена относительно перфорации 10 торцовой стенки 5 короба 4, перфорация верхней части короба 4 выполнена в виде лабиринтных каналов 11, а в зоне выходного среза 7 внутреннего патрубка 3 перегородка 8 и торцовая стенка 5 короба 4 выполнена сплошными. Горелочное устройство работает следующим образом. Продукты сгорания из камеры 1 сгорания через внутренний выхлопной патрубок 3 и лабиринтные каналы 11 отводятся в атмосферу, а воздух для горения поступает в камеру 1 сгорания через перфорации 10 и 9, соответственно торцовой стенки короба 4 и перегородки 8. Смещение перфорации 9 относительно перфорации 10 обеспечивает надежную ветроустойчивость процесса горения в камере 1 сгорания. 30 Таким образом, то,что в коробе между торцовой стенкой и торцами патрубков установлена перфорированная перегородка, перфорация которой 35 смещена относительно перфорации торцовой стенки короба- перфорация верхней части короба выполнена в виде лабиринтных каналов, а в зоне выходного среза внутреннего пад-рубка перегородка и торцовая стенка коро40 ба выполнены сплошными, позволяет повысить надежность работы путем повышения ветроустойчивости. ВНИИПИ Заказ 2451/27 Тираж 581 Подписное & Филиал П П "Патент", П г . Ужгород, ул. Проектная, 4
