Фрикційна передача

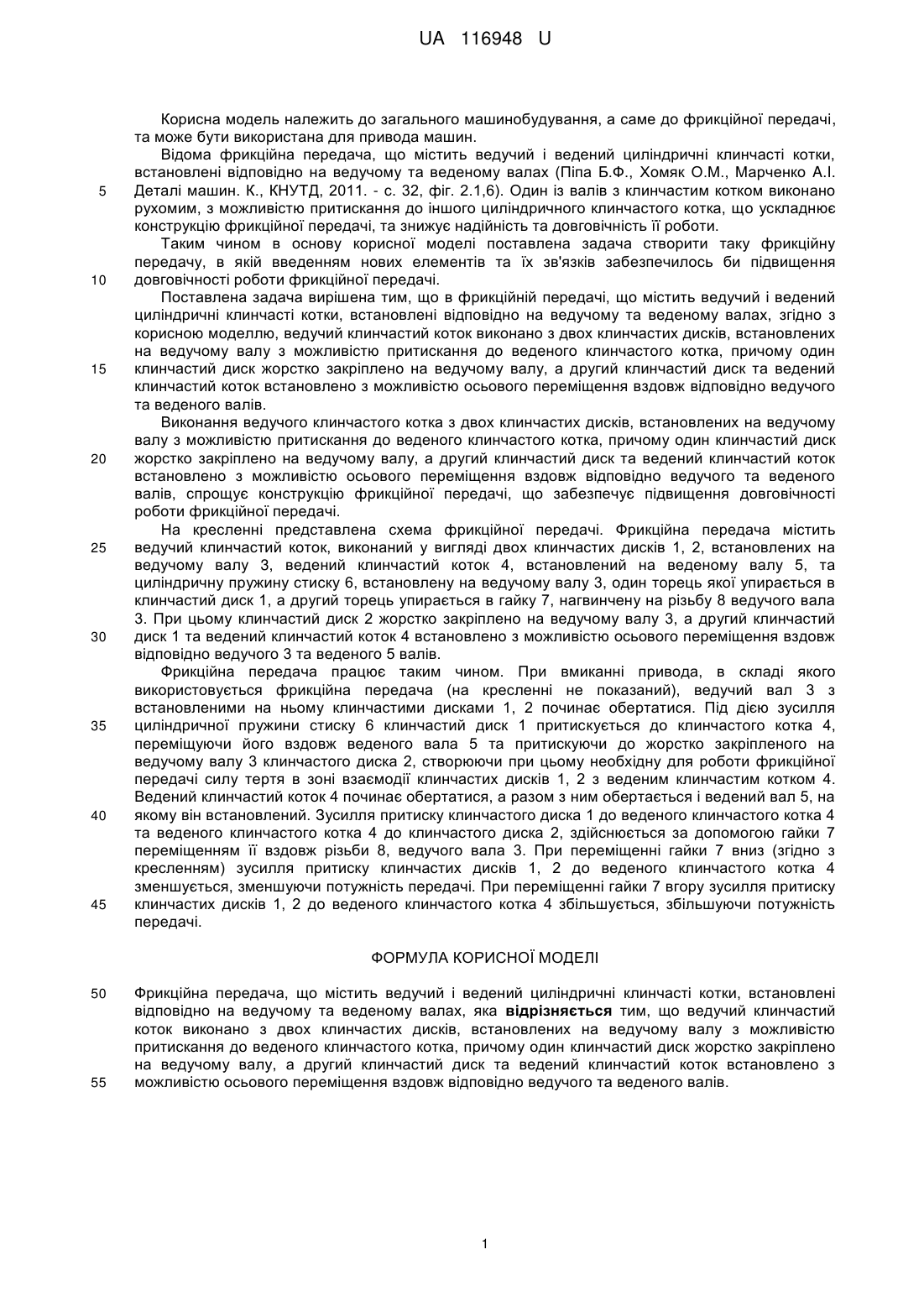

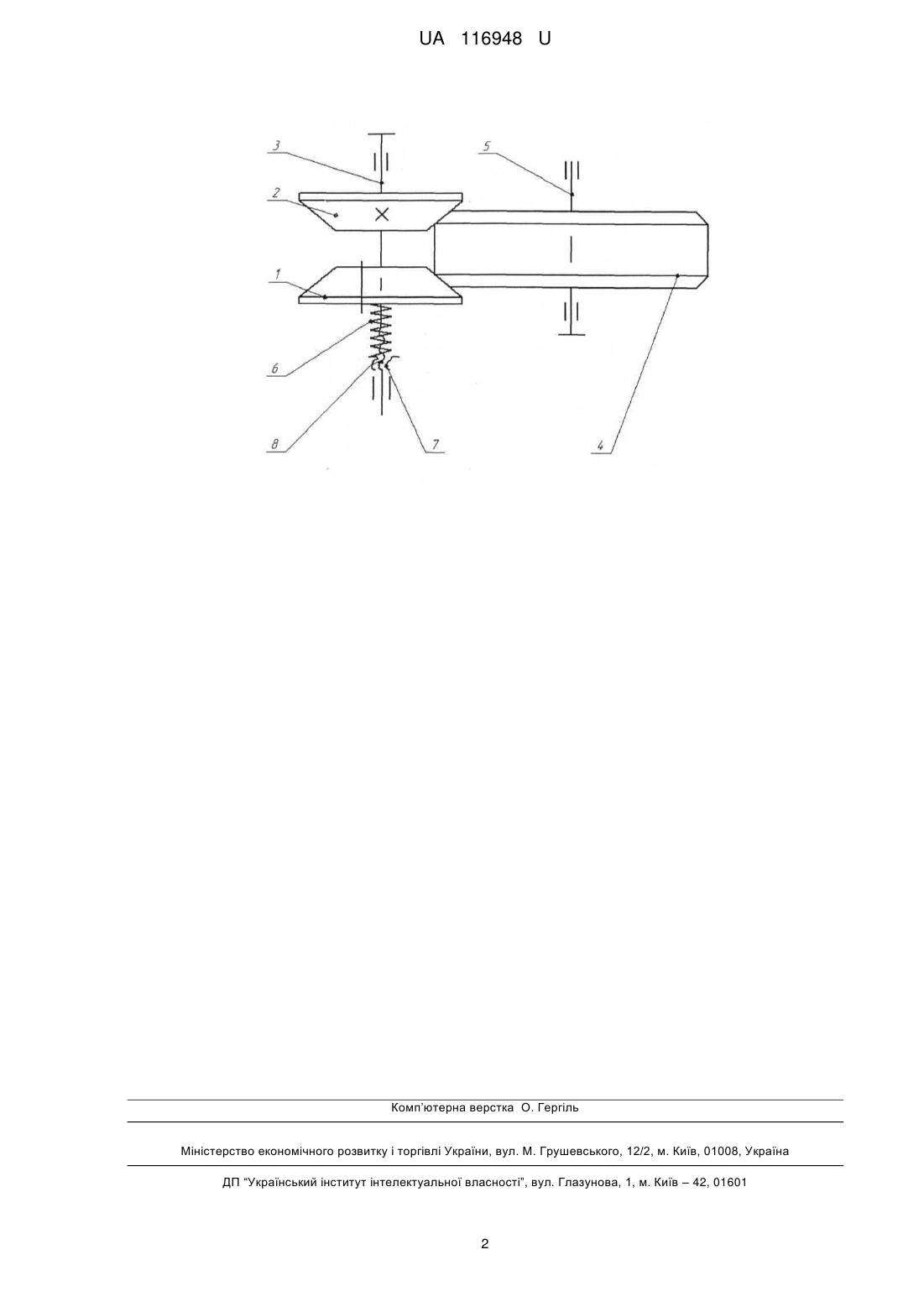

Реферат: Фрикційна передача, що містить ведучий і ведений циліндричні клинчасті котки, встановлені відповідно на ведучому та веденому валах. Ведучий клинчастий коток виконано з двох клинчастих дисків, встановлених на ведучому валу з можливістю притискання до веденого клинчастого котка, причому один клинчастий диск жорстко закріплено на ведучому валу, а другий клинчастий диск та ведений клинчастий коток встановлено з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів. UA 116948 U (54) ФРИКЦІЙНА ПЕРЕДАЧА UA 116948 U UA 116948 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до фрикційної передачі, та може бути використана для привода машин. Відома фрикційна передача, що містить ведучий і ведений циліндричні клинчасті котки, встановлені відповідно на ведучому та веденому валах (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. К., КНУТД, 2011. - с. 32, фіг. 2.1,6). Один із валів з клинчастим котком виконано рухомим, з можливістю притискання до іншого циліндричного клинчастого котка, що ускладнює конструкцію фрикційної передачі, та знижує надійність та довговічність її роботи. Таким чином в основу корисної моделі поставлена задача створити таку фрикційну передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи фрикційної передачі. Поставлена задача вирішена тим, що в фрикційній передачі, що містить ведучий і ведений циліндричні клинчасті котки, встановлені відповідно на ведучому та веденому валах, згідно з корисною моделлю, ведучий клинчастий коток виконано з двох клинчастих дисків, встановлених на ведучому валу з можливістю притискання до веденого клинчастого котка, причому один клинчастий диск жорстко закріплено на ведучому валу, а другий клинчастий диск та ведений клинчастий коток встановлено з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів. Виконання ведучого клинчастого котка з двох клинчастих дисків, встановлених на ведучому валу з можливістю притискання до веденого клинчастого котка, причому один клинчастий диск жорстко закріплено на ведучому валу, а другий клинчастий диск та ведений клинчастий коток встановлено з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, спрощує конструкцію фрикційної передачі, що забезпечує підвищення довговічності роботи фрикційної передачі. На кресленні представлена схема фрикційної передачі. Фрикційна передача містить ведучий клинчастий коток, виконаний у вигляді двох клинчастих дисків 1, 2, встановлених на ведучому валу 3, ведений клинчастий коток 4, встановлений на веденому валу 5, та циліндричну пружину стиску 6, встановлену на ведучому валу 3, один торець якої упирається в клинчастий диск 1, а другий торець упирається в гайку 7, нагвинчену на різьбу 8 ведучого вала 3. При цьому клинчастий диск 2 жорстко закріплено на ведучому валу 3, а другий клинчастий диск 1 та ведений клинчастий коток 4 встановлено з можливістю осьового переміщення вздовж відповідно ведучого 3 та веденого 5 валів. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 3 з встановленими на ньому клинчастими дисками 1, 2 починає обертатися. Під дією зусилля циліндричної пружини стиску 6 клинчастий диск 1 притискується до клинчастого котка 4, переміщуючи його вздовж веденого вала 5 та притискуючи до жорстко закріпленого на ведучому валу 3 клинчастого диска 2, створюючи при цьому необхідну для роботи фрикційної передачі силу тертя в зоні взаємодії клинчастих дисків 1, 2 з веденим клинчастим котком 4. Ведений клинчастий коток 4 починає обертатися, а разом з ним обертається і ведений вал 5, на якому він встановлений. Зусилля притиску клинчастого диска 1 до веденого клинчастого котка 4 та веденого клинчастого котка 4 до клинчастого диска 2, здійснюється за допомогою гайки 7 переміщенням її вздовж різьби 8, ведучого вала 3. При переміщенні гайки 7 вниз (згідно з кресленням) зусилля притиску клинчастих дисків 1, 2 до веденого клинчастого котка 4 зменшується, зменшуючи потужність передачі. При переміщенні гайки 7 вгору зусилля притиску клинчастих дисків 1, 2 до веденого клинчастого котка 4 збільшується, збільшуючи потужність передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Фрикційна передача, що містить ведучий і ведений циліндричні клинчасті котки, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що ведучий клинчастий коток виконано з двох клинчастих дисків, встановлених на ведучому валу з можливістю притискання до веденого клинчастого котка, причому один клинчастий диск жорстко закріплено на ведучому валу, а другий клинчастий диск та ведений клинчастий коток встановлено з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів. 1 UA 116948 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
