Пасова передача

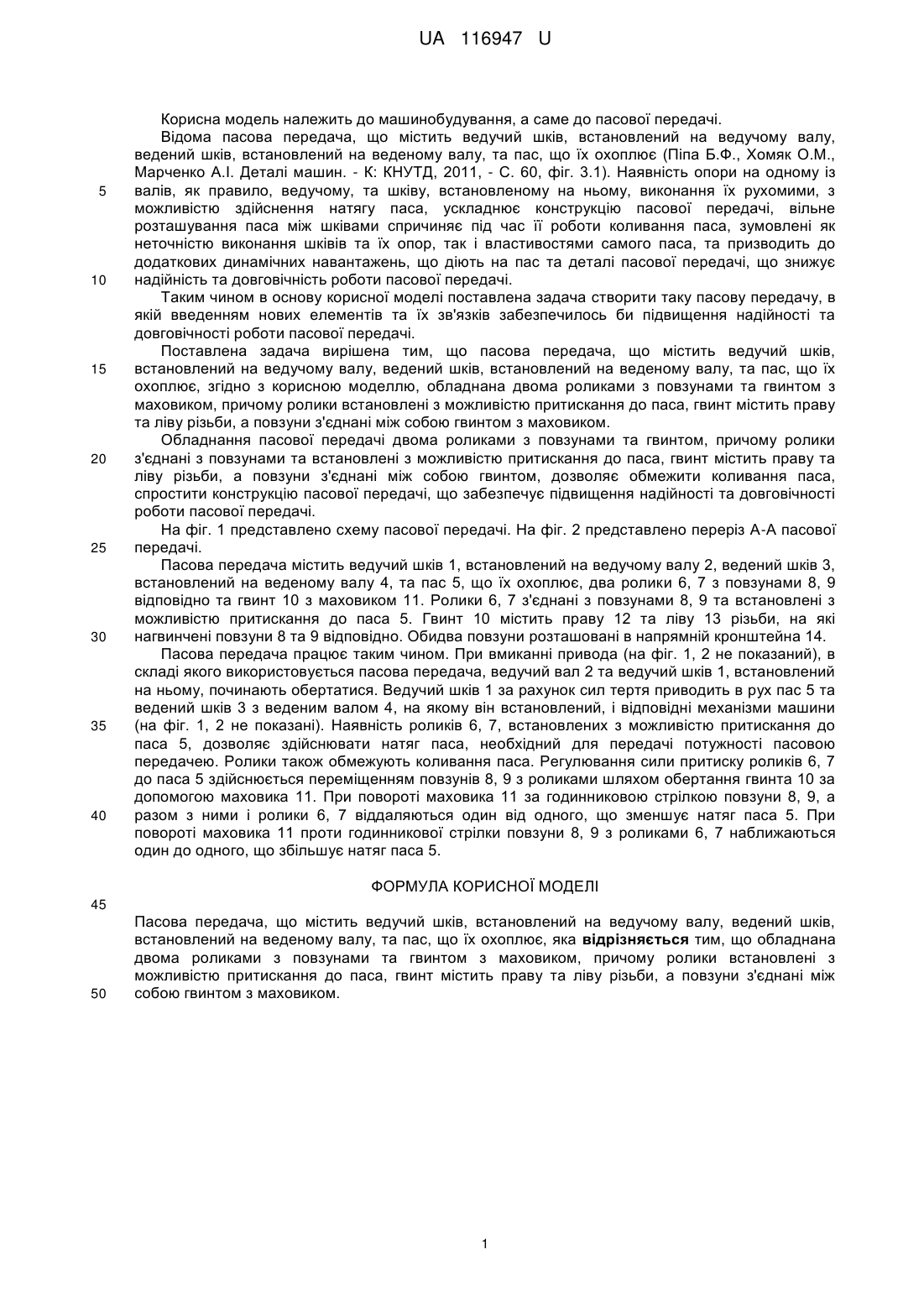

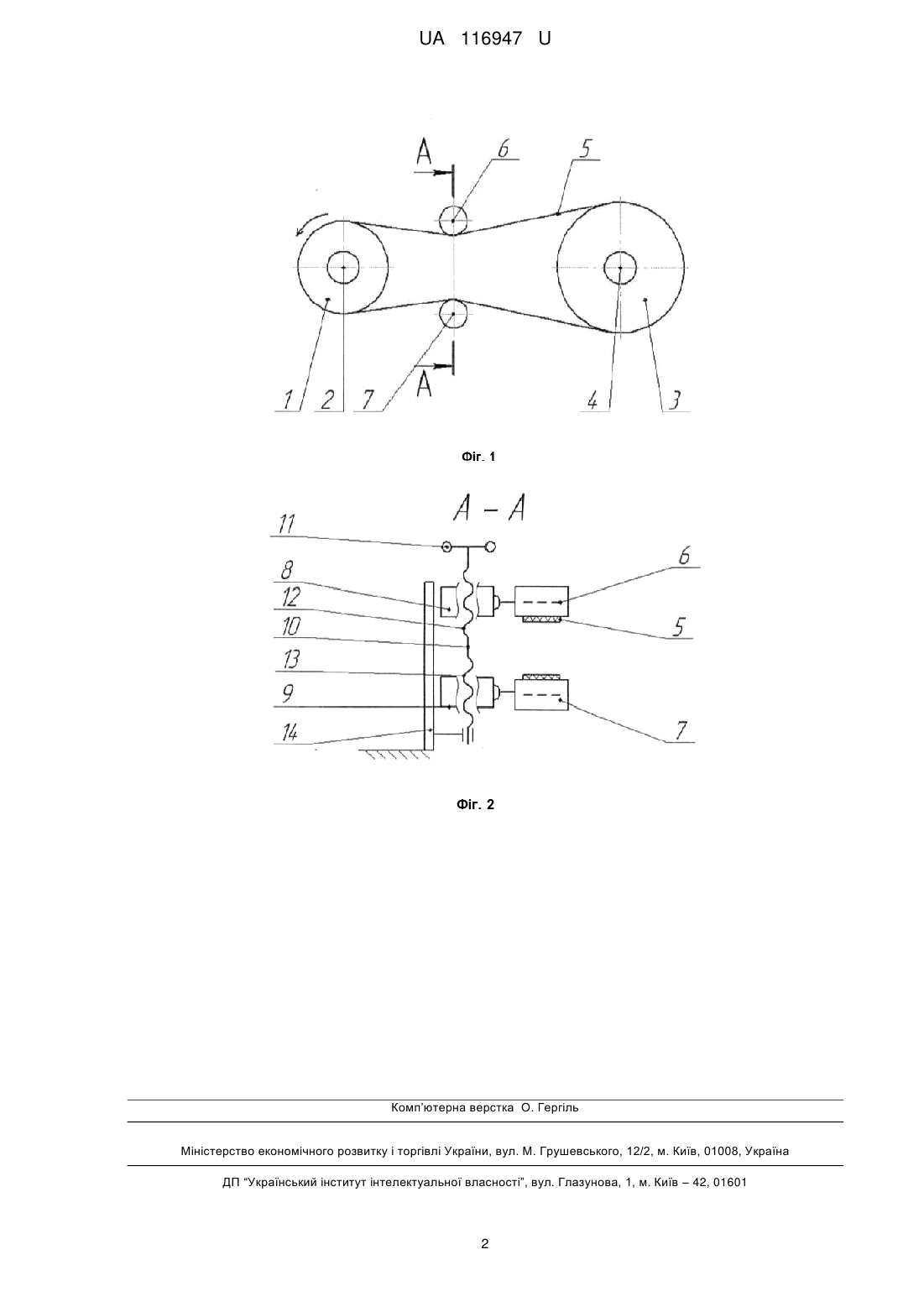

Реферат: Пасова передача містить ведучий шків, встановлений на ведучому валу, ведений шків, встановлений на веденому валу, та пас, що їх охоплює. Обладнана двома роликами з повзунами та гвинтом з маховиком, причому ролики встановлені з можливістю притискання до паса, гвинт містить праву та ліву різьби, а повзуни з'єднані між собою гвинтом з маховиком. UA 116947 U (54) ПАСОВА ПЕРЕДАЧА UA 116947 U UA 116947 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування, а саме до пасової передачі. Відома пасова передача, що містить ведучий шків, встановлений на ведучому валу, ведений шків, встановлений на веденому валу, та пас, що їх охоплює (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011, - С. 60, фіг. 3.1). Наявність опори на одному із валів, як правило, ведучому, та шківу, встановленому на ньому, виконання їх рухомими, з можливістю здійснення натягу паса, ускладнює конструкцію пасової передачі, вільне розташування паса між шківами спричиняє під час її роботи коливання паса, зумовлені як неточністю виконання шківів та їх опор, так і властивостями самого паса, та призводить до додаткових динамічних навантажень, що діють на пас та деталі пасової передачі, що знижує надійність та довговічність роботи пасової передачі. Таким чином в основу корисної моделі поставлена задача створити таку пасову передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення надійності та довговічності роботи пасової передачі. Поставлена задача вирішена тим, що пасова передача, що містить ведучий шків, встановлений на ведучому валу, ведений шків, встановлений на веденому валу, та пас, що їх охоплює, згідно з корисною моделлю, обладнана двома роликами з повзунами та гвинтом з маховиком, причому ролики встановлені з можливістю притискання до паса, гвинт містить праву та ліву різьби, а повзуни з'єднані між собою гвинтом з маховиком. Обладнання пасової передачі двома роликами з повзунами та гвинтом, причому ролики з'єднані з повзунами та встановлені з можливістю притискання до паса, гвинт містить праву та ліву різьби, а повзуни з'єднані між собою гвинтом, дозволяє обмежити коливання паса, спростити конструкцію пасової передачі, що забезпечує підвищення надійності та довговічності роботи пасової передачі. На фіг. 1 представлено схему пасової передачі. На фіг. 2 представлено переріз А-А пасової передачі. Пасова передача містить ведучий шків 1, встановлений на ведучому валу 2, ведений шків 3, встановлений на веденому валу 4, та пас 5, що їх охоплює, два ролики 6, 7 з повзунами 8, 9 відповідно та гвинт 10 з маховиком 11. Ролики 6, 7 з'єднані з повзунами 8, 9 та встановлені з можливістю притискання до паса 5. Гвинт 10 містить праву 12 та ліву 13 різьби, на які нагвинчені повзуни 8 та 9 відповідно. Обидва повзуни розташовані в напрямній кронштейна 14. Пасова передача працює таким чином. При вмиканні привода (на фіг. 1, 2 не показаний), в складі якого використовується пасова передача, ведучий вал 2 та ведучий шків 1, встановлений на ньому, починають обертатися. Ведучий шків 1 за рахунок сил тертя приводить в рух пас 5 та ведений шків 3 з веденим валом 4, на якому він встановлений, і відповідні механізми машини (на фіг. 1, 2 не показані). Наявність роликів 6, 7, встановлених з можливістю притискання до паса 5, дозволяє здійснювати натяг паса, необхідний для передачі потужності пасовою передачею. Ролики також обмежують коливання паса. Регулювання сили притиску роликів 6, 7 до паса 5 здійснюється переміщенням повзунів 8, 9 з роликами шляхом обертання гвинта 10 за допомогою маховика 11. При повороті маховика 11 за годинниковою стрілкою повзуни 8, 9, а разом з ними і ролики 6, 7 віддаляються один від одного, що зменшує натяг паса 5. При повороті маховика 11 проти годинникової стрілки повзуни 8, 9 з роликами 6, 7 наближаються один до одного, що збільшує натяг паса 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пасова передача, що містить ведучий шків, встановлений на ведучому валу, ведений шків, встановлений на веденому валу, та пас, що їх охоплює, яка відрізняється тим, що обладнана двома роликами з повзунами та гвинтом з маховиком, причому ролики встановлені з можливістю притискання до паса, гвинт містить праву та ліву різьби, а повзуни з'єднані між собою гвинтом з маховиком. 1 UA 116947 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
