Фрикційна передача

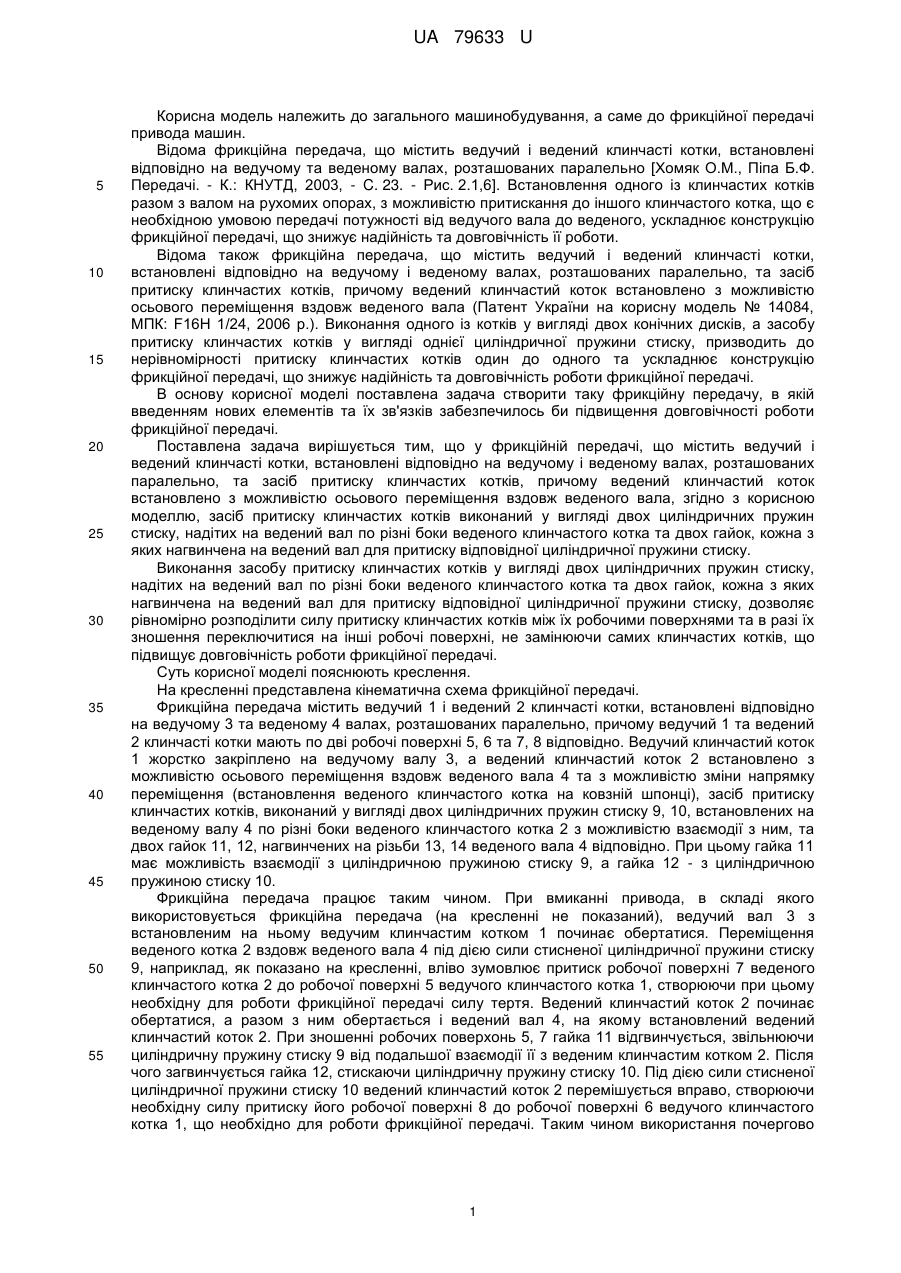

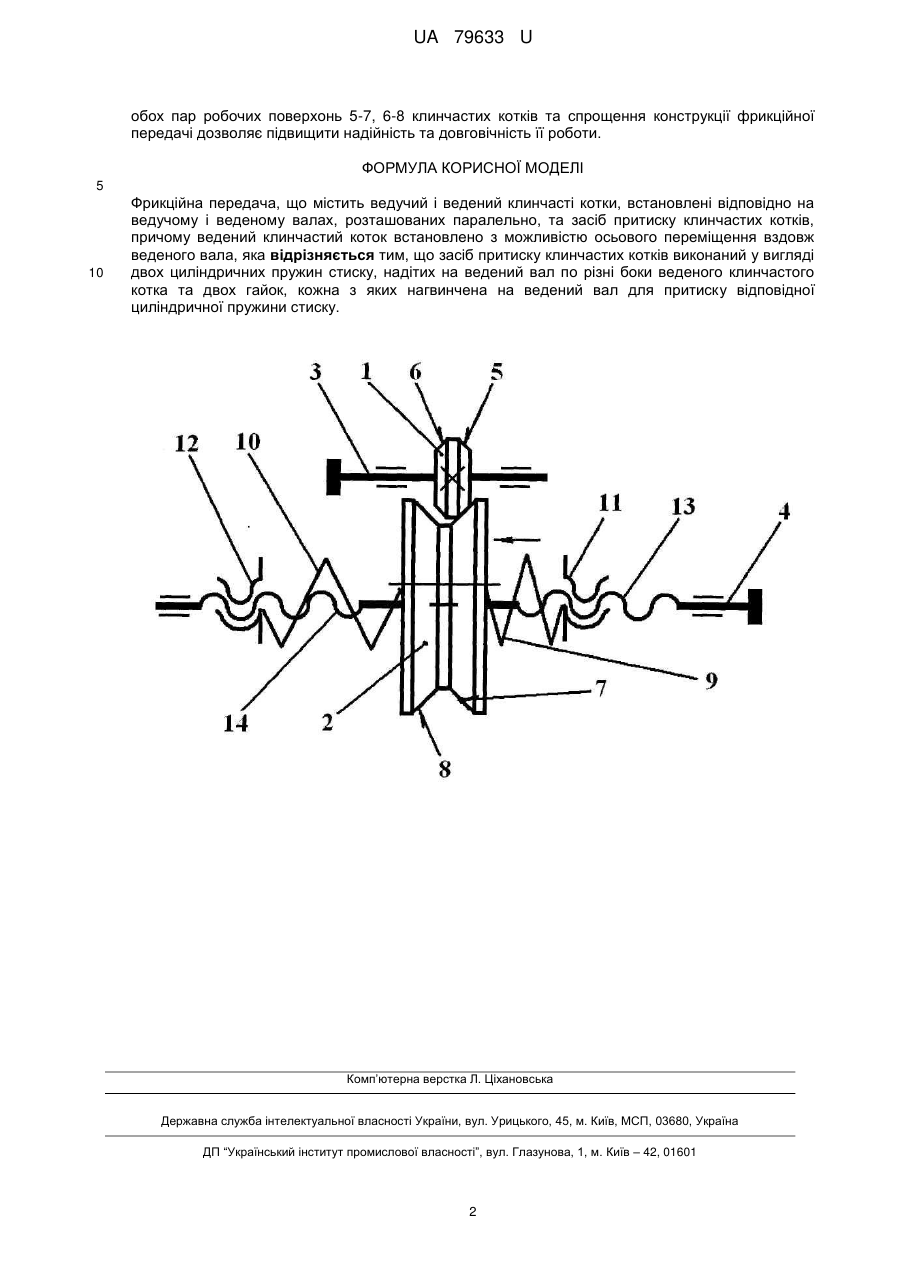

Реферат: UA 79633 U UA 79633 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до загального машинобудування, а саме до фрикційної передачі привода машин. Відома фрикційна передача, що містить ведучий і ведений клинчасті котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно [Хомяк О.М., Піпа Б.Ф. Передачі. - К.: КНУТД, 2003, - C. 23. - Рис. 2.1,6]. Встановлення одного із клинчастих котків разом з валом на рухомих опорах, з можливістю притискання до іншого клинчастого котка, що є необхідною умовою передачі потужності від ведучого вала до веденого, ускладнює конструкцію фрикційної передачі, що знижує надійність та довговічність її роботи. Відома також фрикційна передача, що містить ведучий і ведений клинчасті котки, встановлені відповідно на ведучому і веденому валах, розташованих паралельно, та засіб притиску клинчастих котків, причому ведений клинчастий коток встановлено з можливістю осьового переміщення вздовж веденого вала (Патент України на корисну модель № 14084, МПК: F16H 1/24, 2006 p.). Виконання одного із котків у вигляді двох конічних дисків, а засобу притиску клинчастих котків у вигляді однієї циліндричної пружини стиску, призводить до нерівномірності притиску клинчастих котків один до одного та ускладнює конструкцію фрикційної передачі, що знижує надійність та довговічність роботи фрикційної передачі. В основу корисної моделі поставлена задача створити таку фрикційну передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи фрикційної передачі. Поставлена задача вирішується тим, що у фрикційній передачі, що містить ведучий і ведений клинчасті котки, встановлені відповідно на ведучому і веденому валах, розташованих паралельно, та засіб притиску клинчастих котків, причому ведений клинчастий коток встановлено з можливістю осьового переміщення вздовж веденого вала, згідно з корисною моделлю, засіб притиску клинчастих котків виконаний у вигляді двох циліндричних пружин стиску, надітих на ведений вал по різні боки веденого клинчастого котка та двох гайок, кожна з яких нагвинчена на ведений вал для притиску відповідної циліндричної пружини стиску. Виконання засобу притиску клинчастих котків у вигляді двох циліндричних пружин стиску, надітих на ведений вал по різні боки веденого клинчастого котка та двох гайок, кожна з яких нагвинчена на ведений вал для притиску відповідної циліндричної пружини стиску, дозволяє рівномірно розподілити силу притиску клинчастих котків між їх робочими поверхнями та в разі їх зношення переключитися на інші робочі поверхні, не замінюючи самих клинчастих котків, що підвищує довговічність роботи фрикційної передачі. Суть корисної моделі пояснюють креслення. На кресленні представлена кінематична схема фрикційної передачі. Фрикційна передача містить ведучий 1 і ведений 2 клинчасті котки, встановлені відповідно на ведучому 3 та веденому 4 валах, розташованих паралельно, причому ведучий 1 та ведений 2 клинчасті котки мають по дві робочі поверхні 5, 6 та 7, 8 відповідно. Ведучий клинчастий коток 1 жорстко закріплено на ведучому валу 3, а ведений клинчастий коток 2 встановлено з можливістю осьового переміщення вздовж веденого вала 4 та з можливістю зміни напрямку переміщення (встановлення веденого клинчастого котка на ковзній шпонці), засіб притиску клинчастих котків, виконаний у вигляді двох циліндричних пружин стиску 9, 10, встановлених на веденому валу 4 по різні боки веденого клинчастого котка 2 з можливістю взаємодії з ним, та двох гайок 11, 12, нагвинчених на різьби 13, 14 веденого вала 4 відповідно. При цьому гайка 11 має можливість взаємодії з циліндричною пружиною стиску 9, а гайка 12 - з циліндричною пружиною стиску 10. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 3 з встановленим на ньому ведучим клинчастим котком 1 починає обертатися. Переміщення веденого котка 2 вздовж веденого вала 4 під дією сили стисненої циліндричної пружини стиску 9, наприклад, як показано на кресленні, вліво зумовлює притиск робочої поверхні 7 веденого клинчастого котка 2 до робочої поверхні 5 ведучого клинчастого котка 1, створюючи при цьому необхідну для роботи фрикційної передачі силу тертя. Ведений клинчастий коток 2 починає обертатися, а разом з ним обертається і ведений вал 4, на якому встановлений ведений клинчастий коток 2. При зношенні робочих поверхонь 5, 7 гайка 11 відгвинчується, звільнюючи циліндричну пружину стиску 9 від подальшої взаємодії її з веденим клинчастим котком 2. Після чого загвинчується гайка 12, стискаючи циліндричну пружину стиску 10. Під дією сили стисненої циліндричної пружини стиску 10 ведений клинчастий коток 2 перемішується вправо, створюючи необхідну силу притиску його робочої поверхні 8 до робочої поверхні 6 ведучого клинчастого котка 1, що необхідно для роботи фрикційної передачі. Таким чином використання почергово 1 UA 79633 U обох пар робочих поверхонь 5-7, 6-8 клинчастих котків та спрощення конструкції фрикційної передачі дозволяє підвищити надійність та довговічність її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Фрикційна передача, що містить ведучий і ведений клинчасті котки, встановлені відповідно на ведучому і веденому валах, розташованих паралельно, та засіб притиску клинчастих котків, причому ведений клинчастий коток встановлено з можливістю осьового переміщення вздовж веденого вала, яка відрізняється тим, що засіб притиску клинчастих котків виконаний у вигляді двох циліндричних пружин стиску, надітих на ведений вал по різні боки веденого клинчастого котка та двох гайок, кожна з яких нагвинчена на ведений вал для притиску відповідної циліндричної пружини стиску. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
