Фрикційна передача

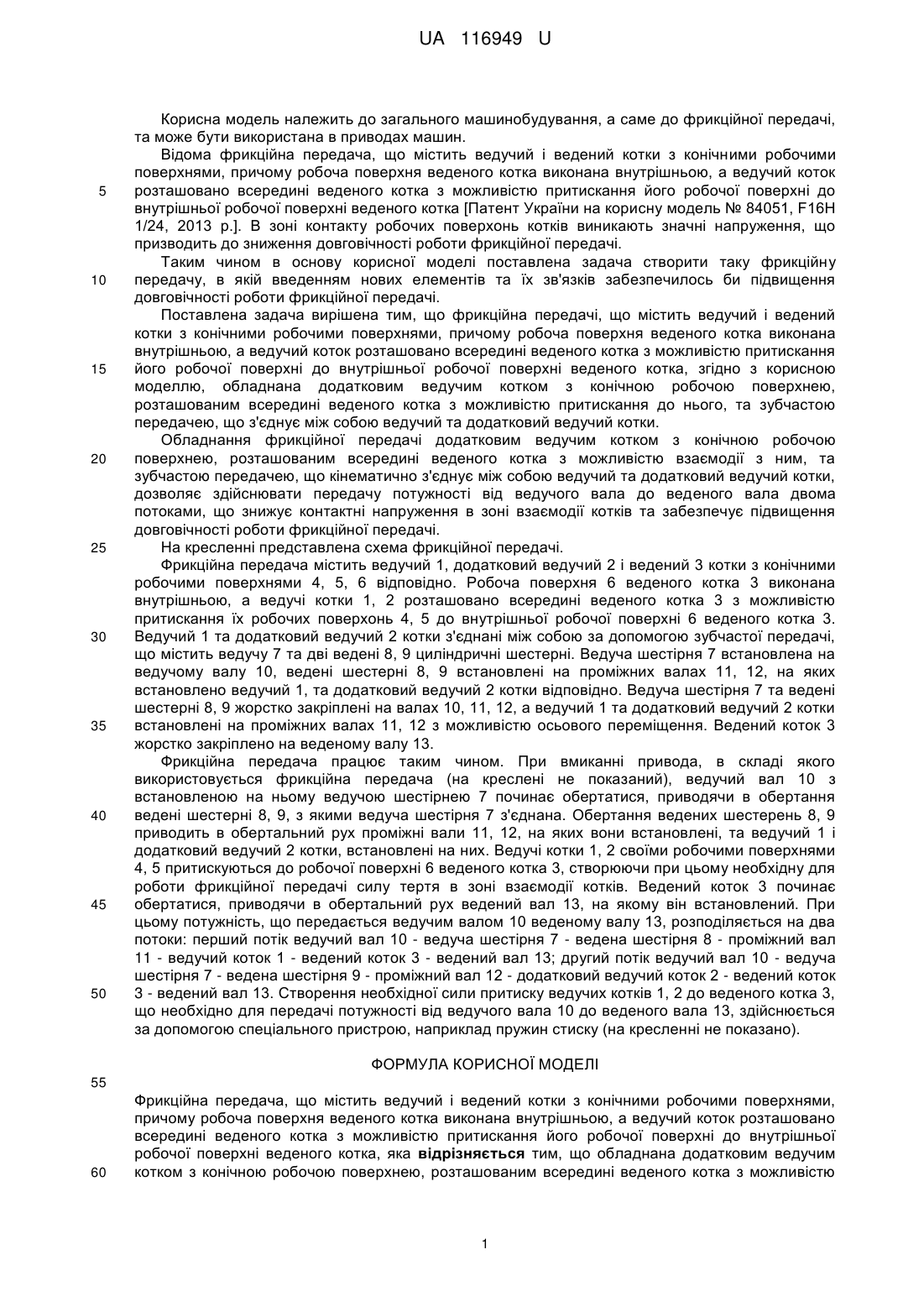

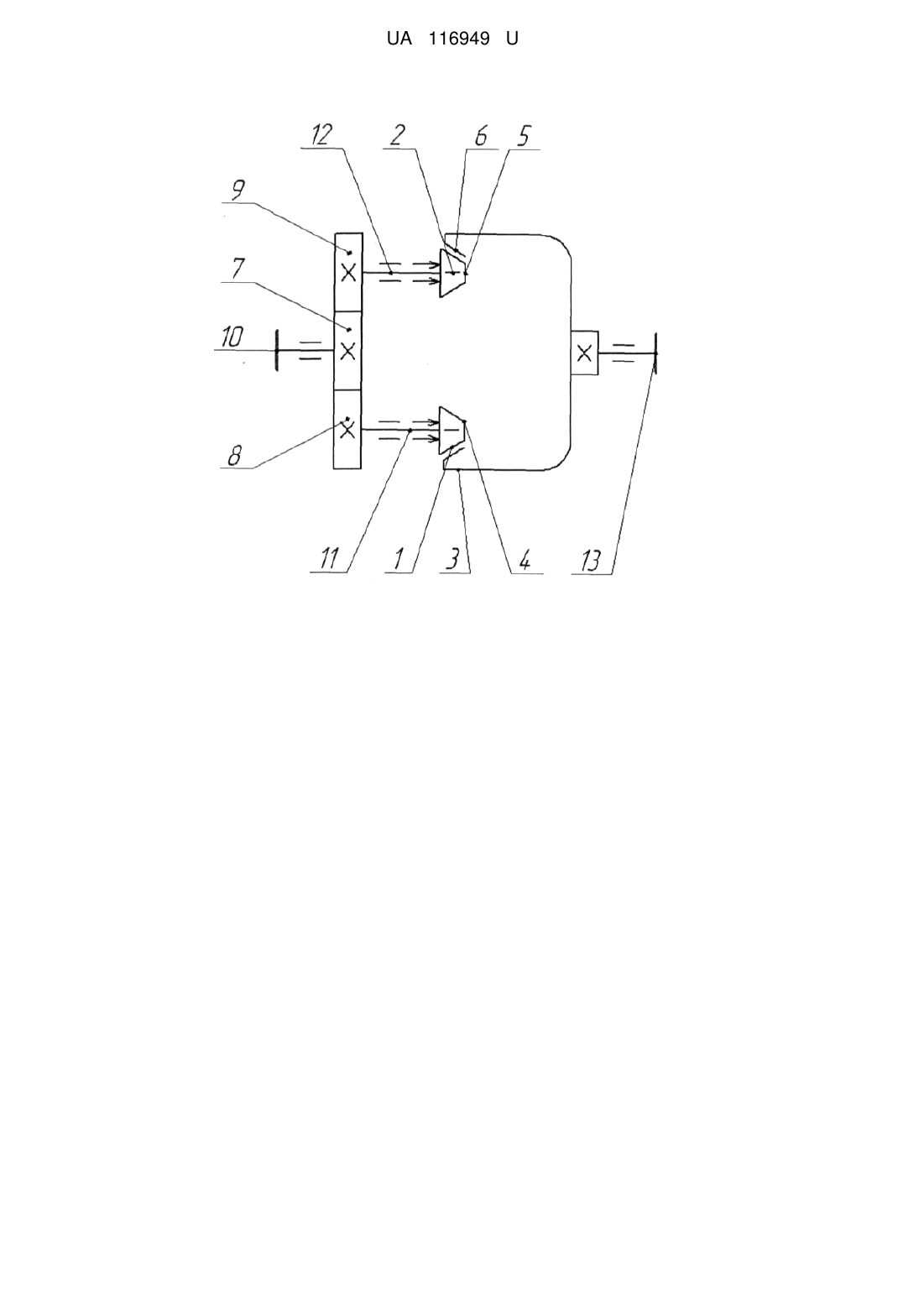

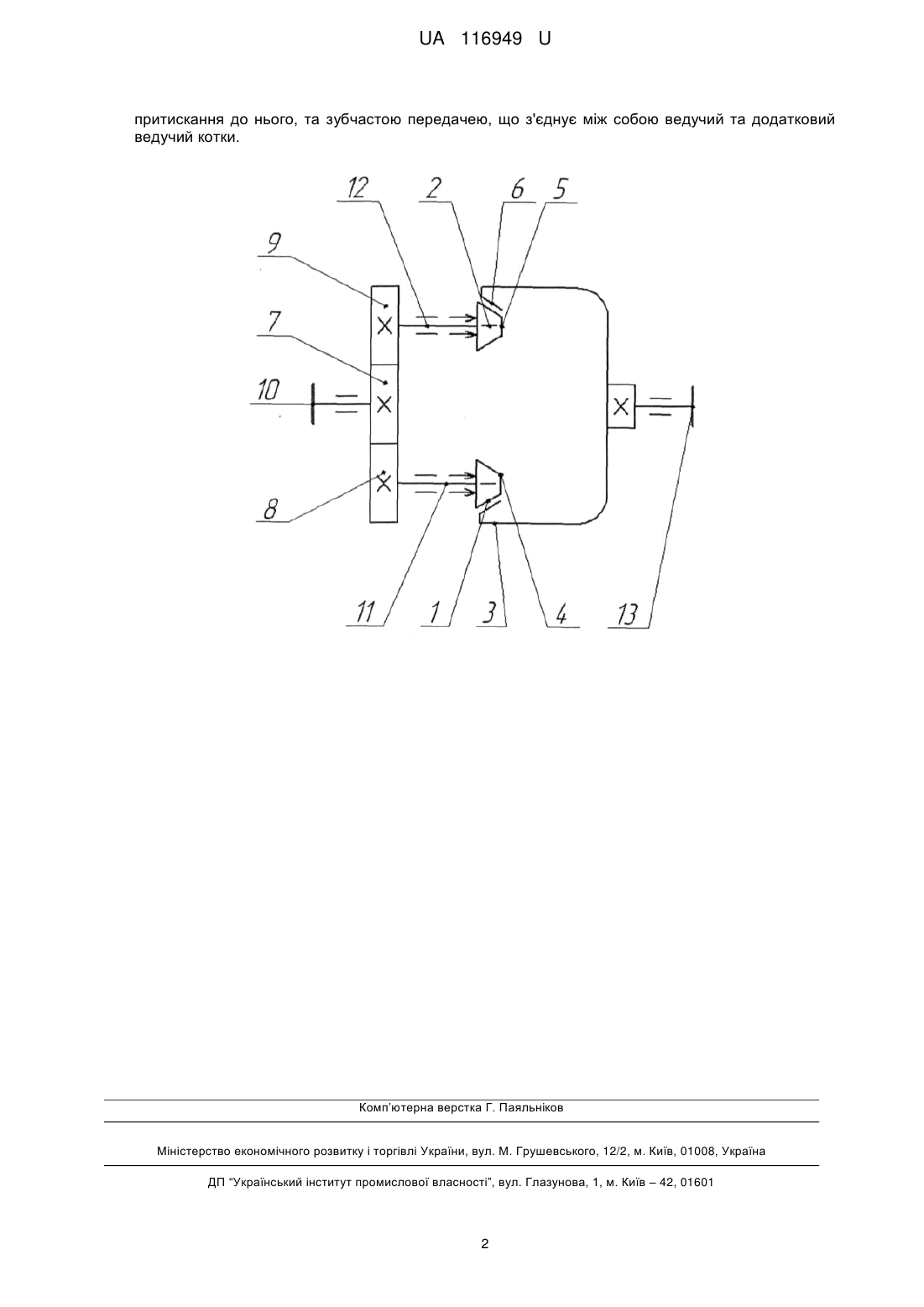

Реферат: Фрикційна передача містить ведучий і ведений котки з конічними робочими поверхнями, причому робоча поверхня веденого котка виконана внутрішньою, а ведучий коток розташовано всередині веденого котка з можливістю притискання його робочої поверхні до внутрішньої робочої поверхні веденого котка. Обладнана додатковим ведучим котком з конічною робочою поверхнею, розташованим всередині веденого котка з можливістю притискання до нього, та зубчастою передачею, що з'єднує між собою ведучий та додатковий ведучий котки. UA 116949 U (54) ФРИКЦІЙНА ПЕРЕДАЧА UA 116949 U UA 116949 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до загального машинобудування, а саме до фрикційної передачі, та може бути використана в приводах машин. Відома фрикційна передача, що містить ведучий і ведений котки з конічними робочими поверхнями, причому робоча поверхня веденого котка виконана внутрішньою, а ведучий коток розташовано всередині веденого котка з можливістю притискання його робочої поверхні до внутрішньої робочої поверхні веденого котка [Патент України на корисну модель № 84051, F16H 1/24, 2013 р.]. В зоні контакту робочих поверхонь котків виникають значні напруження, що призводить до зниження довговічності роботи фрикційної передачі. Таким чином в основу корисної моделі поставлена задача створити таку фрикційну передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи фрикційної передачі. Поставлена задача вирішена тим, що фрикційна передачі, що містить ведучий і ведений котки з конічними робочими поверхнями, причому робоча поверхня веденого котка виконана внутрішньою, а ведучий коток розташовано всередині веденого котка з можливістю притискання його робочої поверхні до внутрішньої робочої поверхні веденого котка, згідно з корисною моделлю, обладнана додатковим ведучим котком з конічною робочою поверхнею, розташованим всередині веденого котка з можливістю притискання до нього, та зубчастою передачею, що з'єднує між собою ведучий та додатковий ведучий котки. Обладнання фрикційної передачі додатковим ведучим котком з конічною робочою поверхнею, розташованим всередині веденого котка з можливістю взаємодії з ним, та зубчастою передачею, що кінематично з'єднує між собою ведучий та додатковий ведучий котки, дозволяє здійснювати передачу потужності від ведучого вала до веденого вала двома потоками, що знижує контактні напруження в зоні взаємодії котків та забезпечує підвищення довговічності роботи фрикційної передачі. На кресленні представлена схема фрикційної передачі. Фрикційна передача містить ведучий 1, додатковий ведучий 2 і ведений 3 котки з конічними робочими поверхнями 4, 5, 6 відповідно. Робоча поверхня 6 веденого котка 3 виконана внутрішньою, а ведучі котки 1, 2 розташовано всередині веденого котка 3 з можливістю притискання їх робочих поверхонь 4, 5 до внутрішньої робочої поверхні 6 веденого котка 3. Ведучий 1 та додатковий ведучий 2 котки з'єднані між собою за допомогою зубчастої передачі, що містить ведучу 7 та дві ведені 8, 9 циліндричні шестерні. Ведуча шестірня 7 встановлена на ведучому валу 10, ведені шестерні 8, 9 встановлені на проміжних валах 11, 12, на яких встановлено ведучий 1, та додатковий ведучий 2 котки відповідно. Ведуча шестірня 7 та ведені шестерні 8, 9 жорстко закріплені на валах 10, 11, 12, а ведучий 1 та додатковий ведучий 2 котки встановлені на проміжних валах 11, 12 з можливістю осьового переміщення. Ведений коток 3 жорстко закріплено на веденому валу 13. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на креслені не показаний), ведучий вал 10 з встановленою на ньому ведучою шестірнею 7 починає обертатися, приводячи в обертання ведені шестерні 8, 9, з якими ведуча шестірня 7 з'єднана. Обертання ведених шестерень 8, 9 приводить в обертальний рух проміжні вали 11, 12, на яких вони встановлені, та ведучий 1 і додатковий ведучий 2 котки, встановлені на них. Ведучі котки 1, 2 своїми робочими поверхнями 4, 5 притискуються до робочої поверхні 6 веденого котка 3, створюючи при цьому необхідну для роботи фрикційної передачі силу тертя в зоні взаємодії котків. Ведений коток 3 починає обертатися, приводячи в обертальний рух ведений вал 13, на якому він встановлений. При цьому потужність, що передається ведучим валом 10 веденому валу 13, розподіляється на два потоки: перший потік ведучий вал 10 - ведуча шестірня 7 - ведена шестірня 8 - проміжний вал 11 - ведучий коток 1 - ведений коток 3 - ведений вал 13; другий потік ведучий вал 10 - ведуча шестірня 7 - ведена шестірня 9 - проміжний вал 12 - додатковий ведучий коток 2 - ведений коток 3 - ведений вал 13. Створення необхідної сили притиску ведучих котків 1, 2 до веденого котка 3, що необхідно для передачі потужності від ведучого вала 10 до веденого вала 13, здійснюється за допомогою спеціального пристрою, наприклад пружин стиску (на кресленні не показано). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Фрикційна передача, що містить ведучий і ведений котки з конічними робочими поверхнями, причому робоча поверхня веденого котка виконана внутрішньою, а ведучий коток розташовано всередині веденого котка з можливістю притискання його робочої поверхні до внутрішньої робочої поверхні веденого котка, яка відрізняється тим, що обладнана додатковим ведучим котком з конічною робочою поверхнею, розташованим всередині веденого котка з можливістю 1 UA 116949 U притискання до нього, та зубчастою передачею, що з'єднує між собою ведучий та додатковий ведучий котки. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
