Віброекструдер для змішування і формування фібробетонних виробів круглого поперечного перерізу

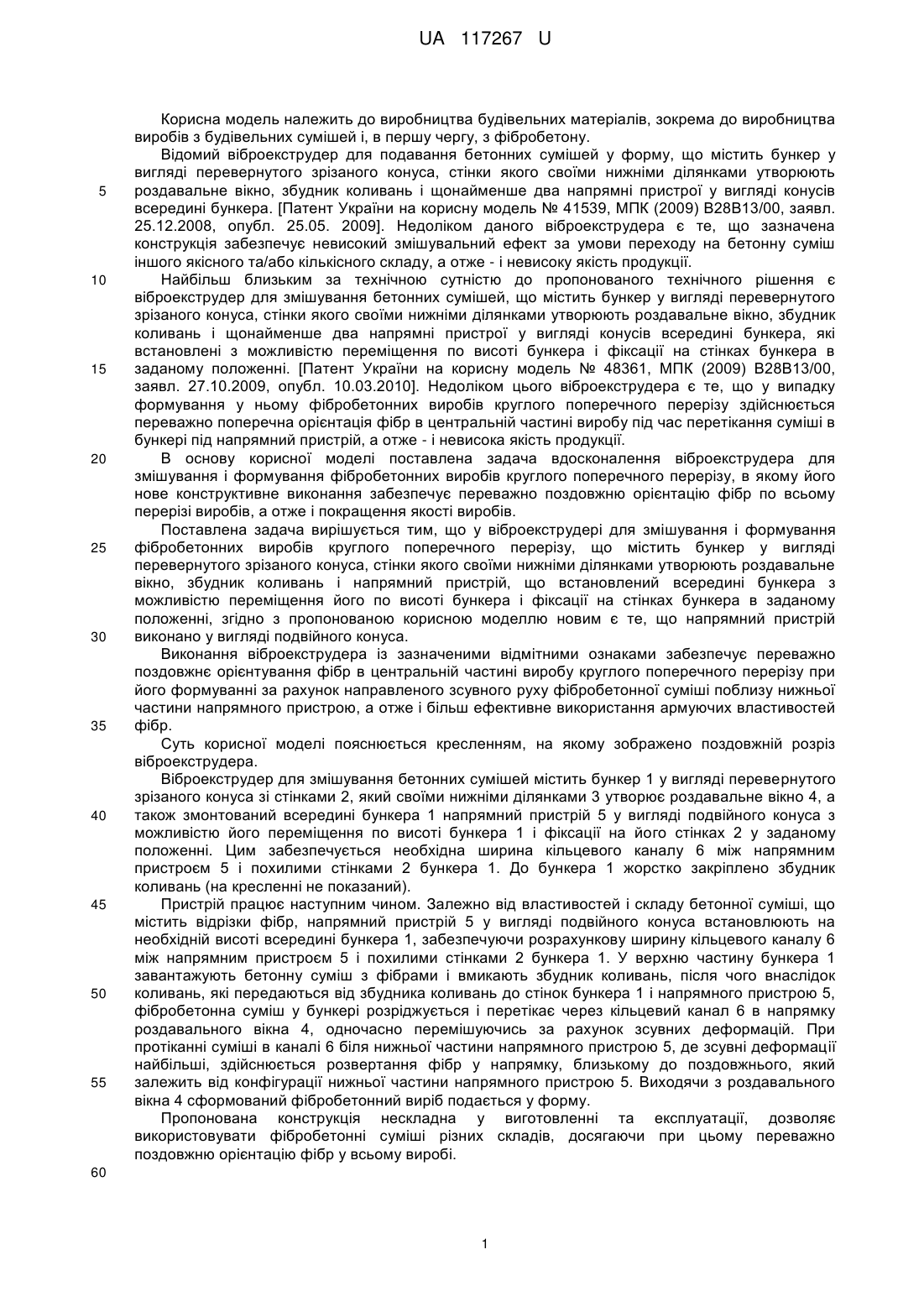

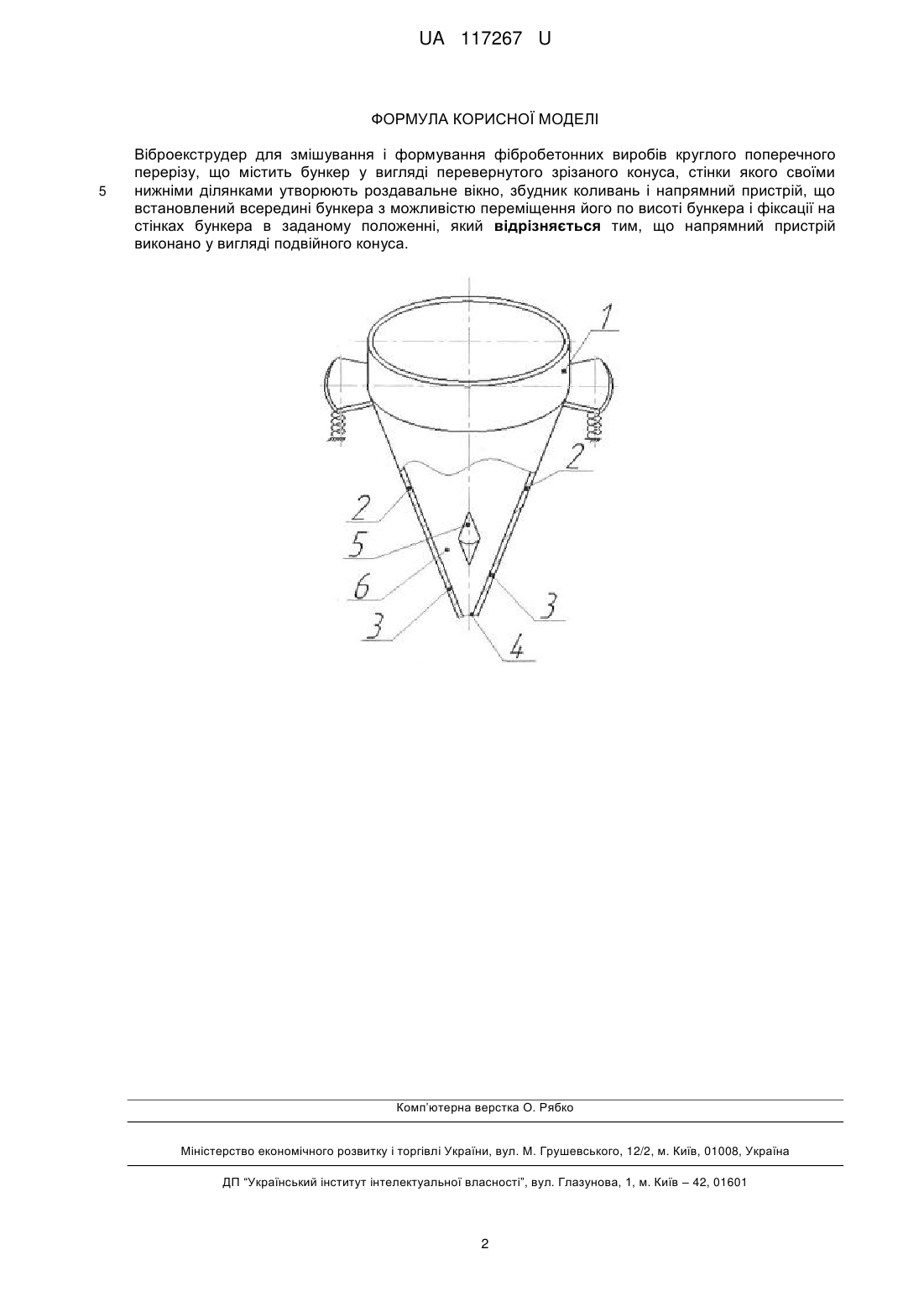

Реферат: Віброекструдер для змішування і формування фібробетонних виробів круглого поперечного перерізу містить бункер у вигляді перевернутого зрізаного конуса, стінки якого своїми нижніми ділянками утворюють роздавальне вікно, збудник коливань і напрямний пристрій, що встановлений всередині бункера з можливістю переміщення його по висоті бункера і фіксації на стінках бункера в заданому положенні. Напрямний пристрій виконано у вигляді подвійного конуса. UA 117267 U (54) ВІБРОЕКСТРУДЕР ДЛЯ ЗМІШУВАННЯ І ФОРМУВАННЯ ФІБРОБЕТОННИХ ВИРОБІВ КРУГЛОГО ПОПЕРЕЧНОГО ПЕРЕРІЗУ UA 117267 U UA 117267 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва будівельних матеріалів, зокрема до виробництва виробів з будівельних сумішей і, в першу чергу, з фібробетону. Відомий віброекструдер для подавання бетонних сумішей у форму, що містить бункер у вигляді перевернутого зрізаного конуса, стінки якого своїми нижніми ділянками утворюють роздавальне вікно, збудник коливань і щонайменше два напрямні пристрої у вигляді конусів всередині бункера. [Патент України на корисну модель № 41539, МПК (2009) В28В13/00, заявл. 25.12.2008, опубл. 25.05. 2009]. Недоліком даного віброекструдера є те, що зазначена конструкція забезпечує невисокий змішувальний ефект за умови переходу на бетонну суміш іншого якісного та/або кількісного складу, а отже - і невисоку якість продукції. Найбільш близьким за технічною сутністю до пропонованого технічного рішення є віброекструдер для змішування бетонних сумішей, що містить бункер у вигляді перевернутого зрізаного конуса, стінки якого своїми нижніми ділянками утворюють роздавальне вікно, збудник коливань і щонайменше два напрямні пристрої у вигляді конусів всередині бункера, які встановлені з можливістю переміщення по висоті бункера і фіксації на стінках бункера в заданому положенні. [Патент України на корисну модель № 48361, МПК (2009) В28В13/00, заявл. 27.10.2009, опубл. 10.03.2010]. Недоліком цього віброекструдера є те, що у випадку формування у ньому фібробетонних виробів круглого поперечного перерізу здійснюється переважно поперечна орієнтація фібр в центральній частині виробу під час перетікання суміші в бункері під напрямний пристрій, а отже - і невисока якість продукції. В основу корисної моделі поставлена задача вдосконалення віброекструдера для змішування і формування фібробетонних виробів круглого поперечного перерізу, в якому його нове конструктивне виконання забезпечує переважно поздовжню орієнтацію фібр по всьому перерізі виробів, а отже і покращення якості виробів. Поставлена задача вирішується тим, що у віброекструдері для змішування і формування фібробетонних виробів круглого поперечного перерізу, що містить бункер у вигляді перевернутого зрізаного конуса, стінки якого своїми нижніми ділянками утворюють роздавальне вікно, збудник коливань і напрямний пристрій, що встановлений всередині бункера з можливістю переміщення його по висоті бункера і фіксації на стінках бункера в заданому положенні, згідно з пропонованою корисною моделлю новим є те, що напрямний пристрій виконано у вигляді подвійного конуса. Виконання віброекструдера із зазначеними відмітними ознаками забезпечує переважно поздовжнє орієнтування фібр в центральній частині виробу круглого поперечного перерізу при його формуванні за рахунок направленого зсувного руху фібробетонної суміші поблизу нижньої частини напрямного пристрою, а отже і більш ефективне використання армуючих властивостей фібр. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз віброекструдера. Віброекструдер для змішування бетонних сумішей містить бункер 1 у вигляді перевернутого зрізаного конуса зі стінками 2, який своїми нижніми ділянками 3 утворює роздавальне вікно 4, а також змонтований всередині бункера 1 напрямний пристрій 5 у вигляді подвійного конуса з можливістю його переміщення по висоті бункера 1 і фіксації на його стінках 2 у заданому положенні. Цим забезпечується необхідна ширина кільцевого каналу 6 між напрямним пристроєм 5 і похилими стінками 2 бункера 1. До бункера 1 жорстко закріплено збудник коливань (на кресленні не показаний). Пристрій працює наступним чином. Залежно від властивостей і складу бетонної суміші, що містить відрізки фібр, напрямний пристрій 5 у вигляді подвійного конуса встановлюють на необхідній висоті всередині бункера 1, забезпечуючи розрахункову ширину кільцевого каналу 6 між напрямним пристроєм 5 і похилими стінками 2 бункера 1. У верхню частину бункера 1 завантажують бетонну суміш з фібрами і вмикають збудник коливань, після чого внаслідок коливань, які передаються від збудника коливань до стінок бункера 1 і напрямного пристрою 5, фібробетонна суміш у бункері розріджується і перетікає через кільцевий канал 6 в напрямку роздавального вікна 4, одночасно перемішуючись за рахунок зсувних деформацій. При протіканні суміші в каналі 6 біля нижньої частини напрямного пристрою 5, де зсувні деформації найбільші, здійснюється розвертання фібр у напрямку, близькому до поздовжнього, який залежить від конфігурації нижньої частини напрямного пристрою 5. Виходячи з роздавального вікна 4 сформований фібробетонний виріб подається у форму. Пропонована конструкція нескладна у виготовленні та експлуатації, дозволяє використовувати фібробетонні суміші різних складів, досягаючи при цьому переважно поздовжню орієнтацію фібр у всьому виробі. 60 1 UA 117267 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Віброекструдер для змішування і формування фібробетонних виробів круглого поперечного перерізу, що містить бункер у вигляді перевернутого зрізаного конуса, стінки якого своїми нижніми ділянками утворюють роздавальне вікно, збудник коливань і напрямний пристрій, що встановлений всередині бункера з можливістю переміщення його по висоті бункера і фіксації на стінках бункера в заданому положенні, який відрізняється тим, що напрямний пристрій виконано у вигляді подвійного конуса. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
