Плоскоріз-глибокорозпушувач

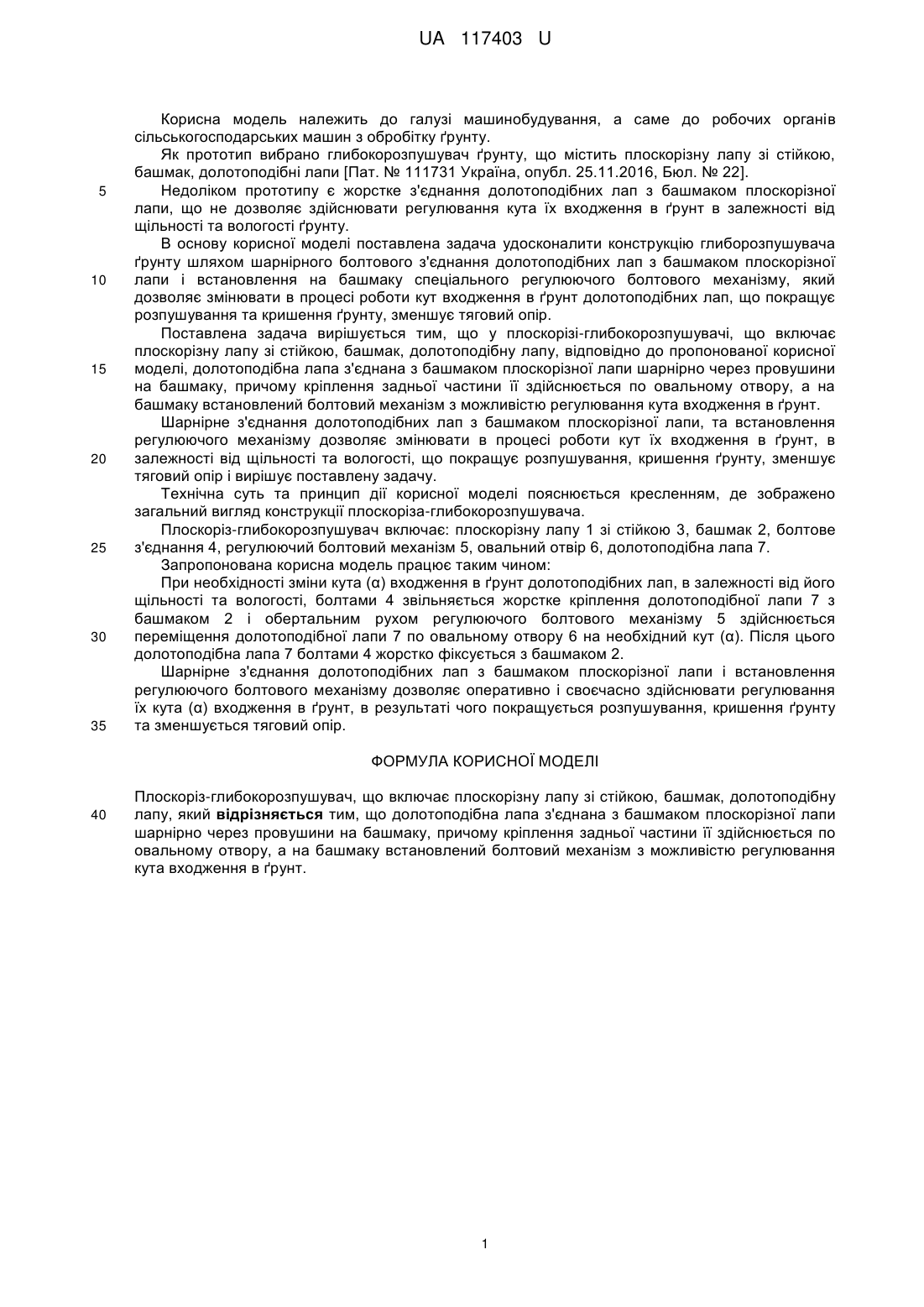

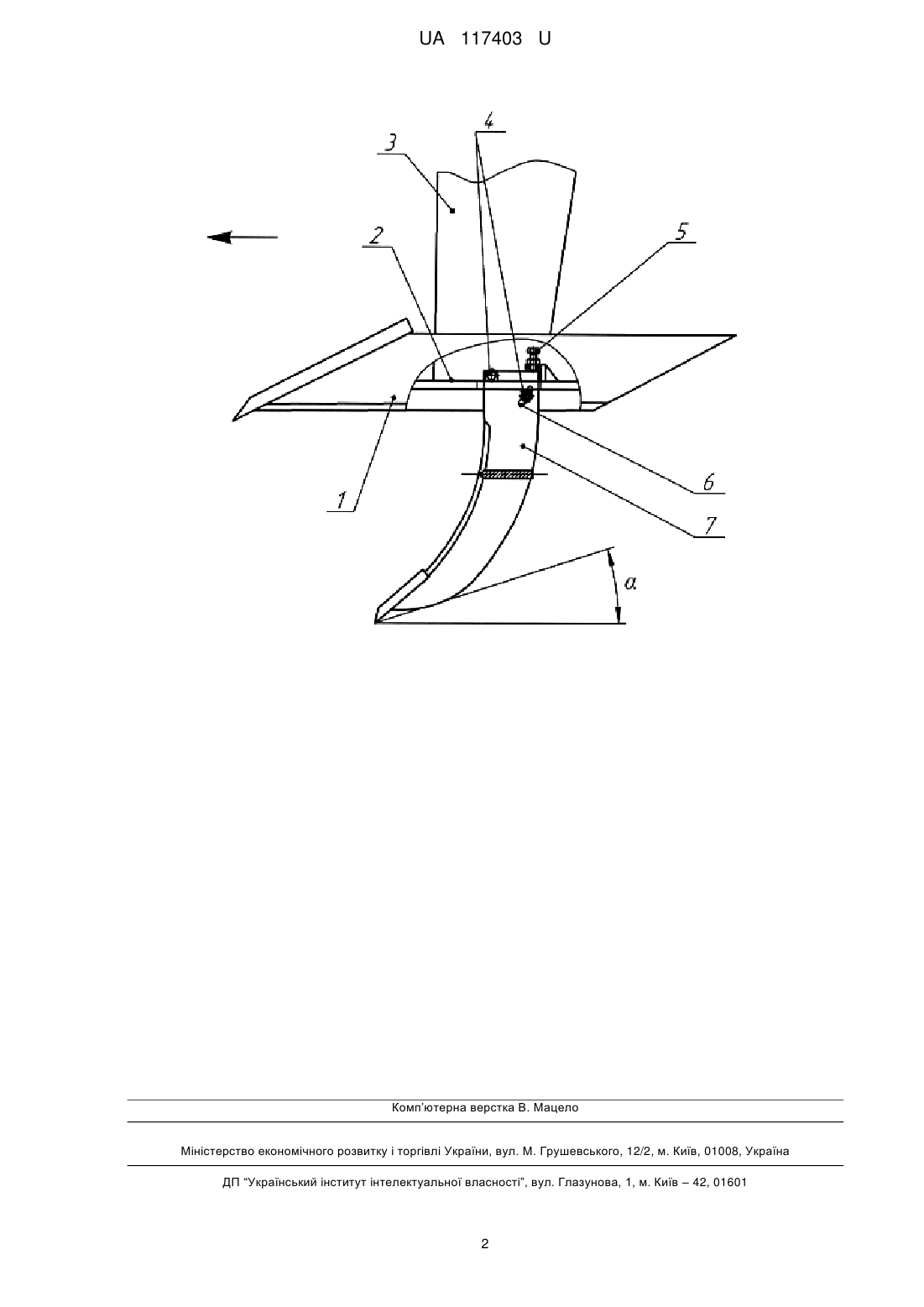

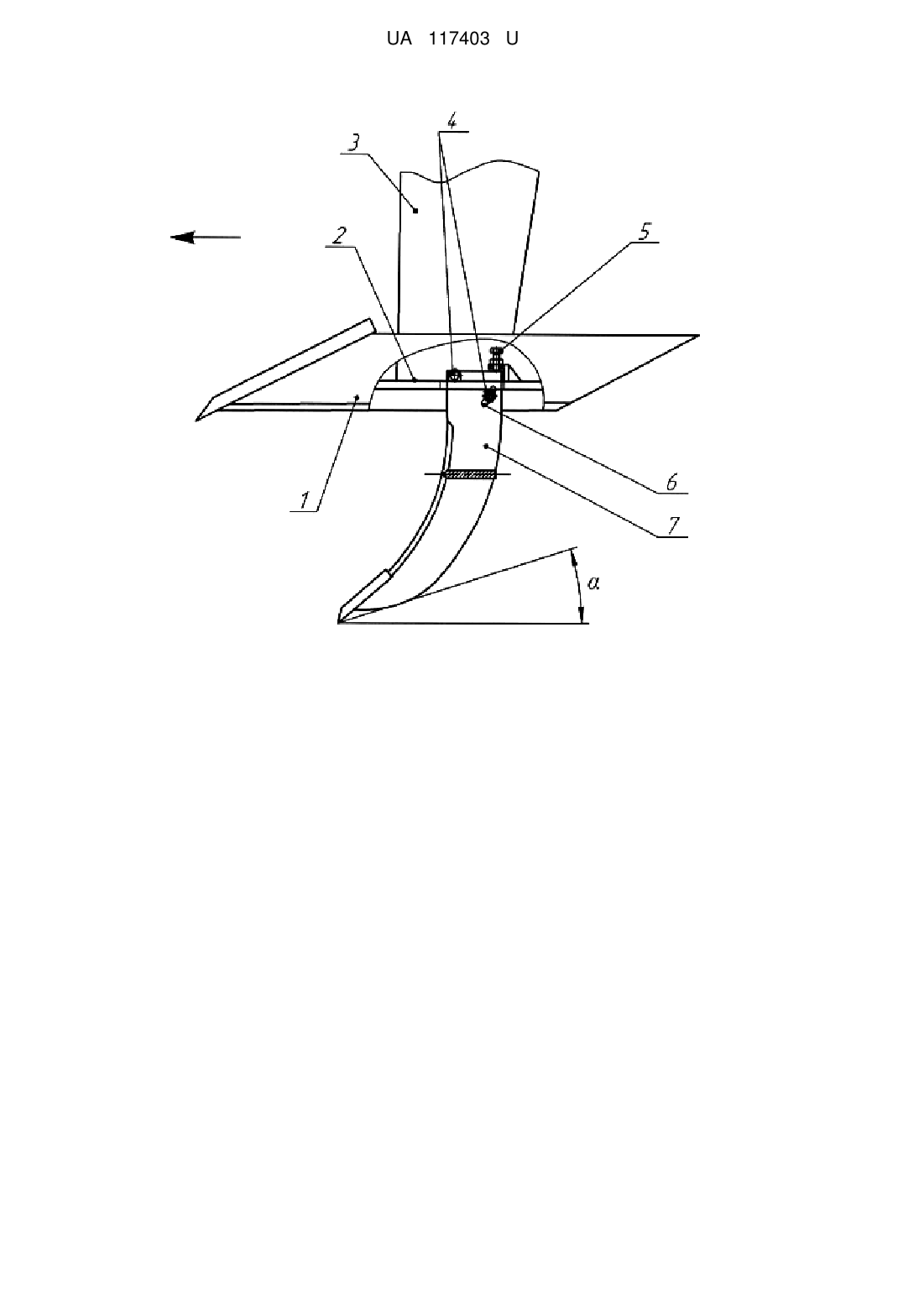

Реферат: Плоскоріз-глибокорозпушувач включає плоскорізну лапу зі стійкою, башмак, долотоподібну лапу. При цьому долотоподібна лапа з'єднана з башмаком плоскорізної лапи шарнірно через провушини на башмаку, причому кріплення задньої частини її здійснюється по овальному отвору, а на башмаку встановлений болтовий механізм з можливістю регулювання кута входження в ґрунт. UA 117403 U (12) UA 117403 U UA 117403 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування, а саме до робочих органів сільськогосподарських машин з обробітку ґрунту. Як прототип вибрано глибокорозпушувач ґрунту, що містить плоскорізну лапу зі стійкою, башмак, долотоподібні лапи [Пат. № 111731 Україна, опубл. 25.11.2016, Бюл. № 22]. Недоліком прототипу є жорстке з'єднання долотоподібних лап з башмаком плоскорізної лапи, що не дозволяє здійснювати регулювання кута їх входження в ґрунт в залежності від щільності та вологості ґрунту. В основу корисної моделі поставлена задача удосконалити конструкцію глиборозпушувача ґрунту шляхом шарнірного болтового з'єднання долотоподібних лап з башмаком плоскорізної лапи і встановлення на башмаку спеціального регулюючого болтового механізму, який дозволяє змінювати в процесі роботи кут входження в ґрунт долотоподібних лап, що покращує розпушування та кришення ґрунту, зменшує тяговий опір. Поставлена задача вирішується тим, що у плоскорізі-глибокорозпушувачі, що включає плоскорізну лапу зі стійкою, башмак, долотоподібну лапу, відповідно до пропонованої корисної моделі, долотоподібна лапа з'єднана з башмаком плоскорізної лапи шарнірно через провушини на башмаку, причому кріплення задньої частини її здійснюється по овальному отвору, а на башмаку встановлений болтовий механізм з можливістю регулювання кута входження в ґрунт. Шарнірне з'єднання долотоподібних лап з башмаком плоскорізної лапи, та встановлення регулюючого механізму дозволяє змінювати в процесі роботи кут їх входження в ґрунт, в залежності від щільності та вологості, що покращує розпушування, кришення ґрунту, зменшує тяговий опір і вирішує поставлену задачу. Технічна суть та принцип дії корисної моделі пояснюється кресленням, де зображено загальний вигляд конструкції плоскоріза-глибокорозпушувача. Плоскоріз-глибокорозпушувач включає: плоскорізну лапу 1 зі стійкою 3, башмак 2, болтове з'єднання 4, регулюючий болтовий механізм 5, овальний отвір 6, долотоподібна лапа 7. Запропонована корисна модель працює таким чином: При необхідності зміни кута (α) входження в ґрунт долотоподібних лап, в залежності від його щільності та вологості, болтами 4 звільняється жорстке кріплення долотоподібної лапи 7 з башмаком 2 і обертальним рухом регулюючого болтового механізму 5 здійснюється переміщення долотоподібної лапи 7 по овальному отвору 6 на необхідний кут (α). Після цього долотоподібна лапа 7 болтами 4 жорстко фіксується з башмаком 2. Шарнірне з'єднання долотоподібних лап з башмаком плоскорізної лапи і встановлення регулюючого болтового механізму дозволяє оперативно і своєчасно здійснювати регулювання їх кута (α) входження в ґрунт, в результаті чого покращується розпушування, кришення ґрунту та зменшується тяговий опір. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Плоскоріз-глибокорозпушувач, що включає плоскорізну лапу зі стійкою, башмак, долотоподібну лапу, який відрізняється тим, що долотоподібна лапа з'єднана з башмаком плоскорізної лапи шарнірно через провушини на башмаку, причому кріплення задньої частини її здійснюється по овальному отвору, а на башмаку встановлений болтовий механізм з можливістю регулювання кута входження в ґрунт. 1 UA 117403 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
