Спосіб стендового випробування металополімерного анкера

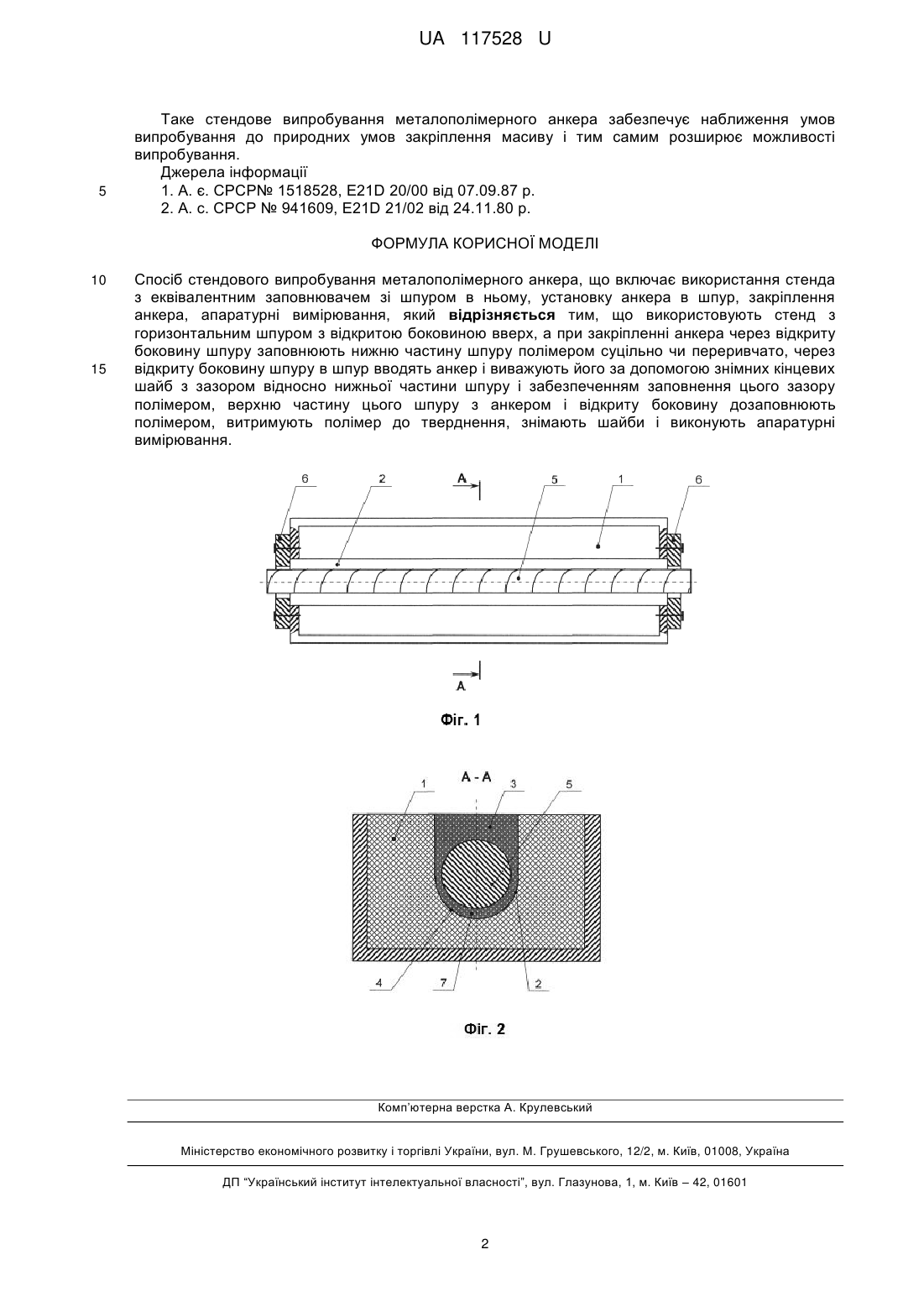

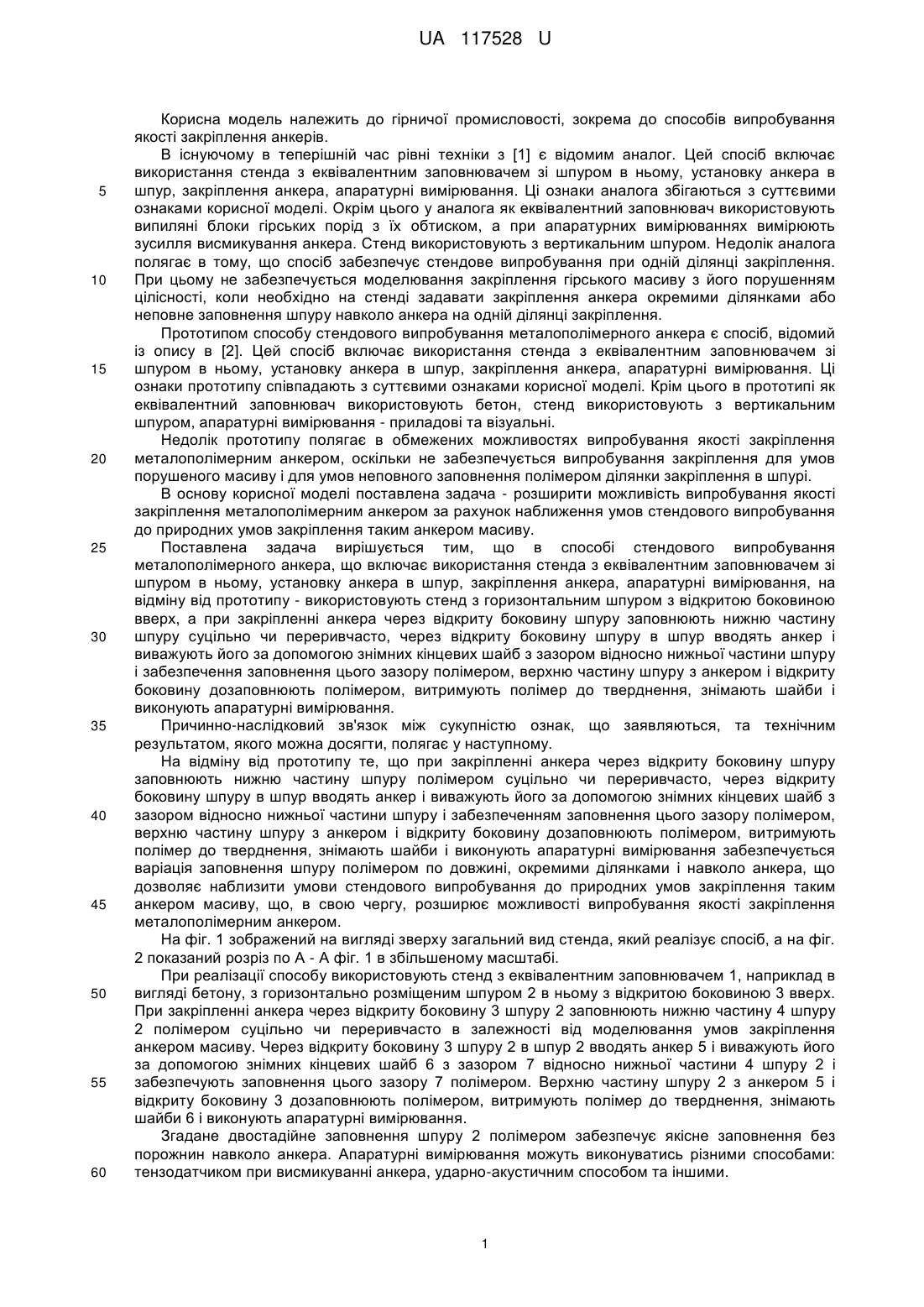

Реферат: Спосіб стендового випробування металополімерного анкера включає використання стенда з еквівалентним заповнювачем зі шпуром в ньому, установку анкера в шпур, закріплення анкера, апаратурні вимірювання. Використовують стенд з горизонтальним шпуром з відкритою боковиною вверх. При закріпленні анкеру через відкриту боковину шпуру заповнюють нижню частину шпуру полімером суцільно чи переривчато. Через відкриту боковину шпуру в шпур вводять анкер і виважують його за допомогою знімних кінцевих шайб з зазором відносно нижньої частини шпуру і забезпеченням заповнення цього зазору полімером. Верхню частину цього шпуру з анкером і відкриту боковину дозаповнюють полімером, витримують полімер до тверднення, знімають шайби і виконують апаратурні вимірювання. UA 117528 U (54) СПОСІБ СТЕНДОВОГО ВИПРОБУВАННЯ МЕТАЛОПОЛІМЕРНОГО АНКЕРА UA 117528 U UA 117528 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, зокрема до способів випробування якості закріплення анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає використання стенда з еквівалентним заповнювачем зі шпуром в ньому, установку анкера в шпур, закріплення анкера, апаратурні вимірювання. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Окрім цього у аналога як еквівалентний заповнювач використовують випиляні блоки гірських порід з їх обтиском, а при апаратурних вимірюваннях вимірюють зусилля висмикування анкера. Стенд використовують з вертикальним шпуром. Недолік аналога полягає в тому, що спосіб забезпечує стендове випробування при одній ділянці закріплення. При цьому не забезпечується моделювання закріплення гірського масиву з його порушенням цілісності, коли необхідно на стенді задавати закріплення анкера окремими ділянками або неповне заповнення шпуру навколо анкера на одній ділянці закріплення. Прототипом способу стендового випробування металополімерного анкера є спосіб, відомий із опису в [2]. Цей спосіб включає використання стенда з еквівалентним заповнювачем зі шпуром в ньому, установку анкера в шпур, закріплення анкера, апаратурні вимірювання. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім цього в прототипі як еквівалентний заповнювач використовують бетон, стенд використовують з вертикальним шпуром, апаратурні вимірювання - приладові та візуальні. Недолік прототипу полягає в обмежених можливостях випробування якості закріплення металополімерним анкером, оскільки не забезпечується випробування закріплення для умов порушеного масиву і для умов неповного заповнення полімером ділянки закріплення в шпурі. В основу корисної моделі поставлена задача - розширити можливість випробування якості закріплення металополімерним анкером за рахунок наближення умов стендового випробування до природних умов закріплення таким анкером масиву. Поставлена задача вирішується тим, що в способі стендового випробування металополімерного анкера, що включає використання стенда з еквівалентним заповнювачем зі шпуром в ньому, установку анкера в шпур, закріплення анкера, апаратурні вимірювання, на відміну від прототипу - використовують стенд з горизонтальним шпуром з відкритою боковиною вверх, а при закріпленні анкера через відкриту боковину шпуру заповнюють нижню частину шпуру суцільно чи переривчасто, через відкриту боковину шпуру в шпур вводять анкер і виважують його за допомогою знімних кінцевих шайб з зазором відносно нижньої частини шпуру і забезпечення заповнення цього зазору полімером, верхню частину шпуру з анкером і відкриту боковину дозаповнюють полімером, витримують полімер до тверднення, знімають шайби і виконують апаратурні вимірювання. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом, якого можна досягти, полягає у наступному. На відміну від прототипу те, що при закріпленні анкера через відкриту боковину шпуру заповнюють нижню частину шпуру полімером суцільно чи переривчасто, через відкриту боковину шпуру в шпур вводять анкер і виважують його за допомогою знімних кінцевих шайб з зазором відносно нижньої частини шпуру і забезпеченням заповнення цього зазору полімером, верхню частину шпуру з анкером і відкриту боковину дозаповнюють полімером, витримують полімер до тверднення, знімають шайби і виконують апаратурні вимірювання забезпечується варіація заповнення шпуру полімером по довжині, окремими ділянками і навколо анкера, що дозволяє наблизити умови стендового випробування до природних умов закріплення таким анкером масиву, що, в свою чергу, розширює можливості випробування якості закріплення металополімерним анкером. На фіг. 1 зображений на вигляді зверху загальний вид стенда, який реалізує спосіб, а на фіг. 2 показаний розріз по А - А фіг. 1 в збільшеному масштабі. При реалізації способу використовують стенд з еквівалентним заповнювачем 1, наприклад в вигляді бетону, з горизонтально розміщеним шпуром 2 в ньому з відкритою боковиною 3 вверх. При закріпленні анкера через відкриту боковину 3 шпуру 2 заповнюють нижню частину 4 шпуру 2 полімером суцільно чи переривчасто в залежності від моделювання умов закріплення анкером масиву. Через відкриту боковину 3 шпуру 2 в шпур 2 вводять анкер 5 і виважують його за допомогою знімних кінцевих шайб 6 з зазором 7 відносно нижньої частини 4 шпуру 2 і забезпечують заповнення цього зазору 7 полімером. Верхню частину шпуру 2 з анкером 5 і відкриту боковину 3 дозаповнюють полімером, витримують полімер до тверднення, знімають шайби 6 і виконують апаратурні вимірювання. Згадане двостадійне заповнення шпуру 2 полімером забезпечує якісне заповнення без порожнин навколо анкера. Апаратурні вимірювання можуть виконуватись різними способами: тензодатчиком при висмикуванні анкера, ударно-акустичним способом та іншими. 1 UA 117528 U 5 Таке стендове випробування металополімерного анкера забезпечує наближення умов випробування до природних умов закріплення масиву і тим самим розширює можливості випробування. Джерела інформації 1. А. є. СРСР№ 1518528, E21D 20/00 від 07.09.87 р. 2. А. с. СРСР № 941609, Е21D 21/02 від 24.11.80 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб стендового випробування металополімерного анкера, що включає використання стенда з еквівалентним заповнювачем зі шпуром в ньому, установку анкера в шпур, закріплення анкера, апаратурні вимірювання, який відрізняється тим, що використовують стенд з горизонтальним шпуром з відкритою боковиною вверх, а при закріпленні анкера через відкриту боковину шпуру заповнюють нижню частину шпуру полімером суцільно чи переривчато, через відкриту боковину шпуру в шпур вводять анкер і виважують його за допомогою знімних кінцевих шайб з зазором відносно нижньої частини шпуру і забезпеченням заповнення цього зазору полімером, верхню частину цього шпуру з анкером і відкриту боковину дозаповнюють полімером, витримують полімер до тверднення, знімають шайби і виконують апаратурні вимірювання. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
