Секційний кожухотрубний теплообмінник

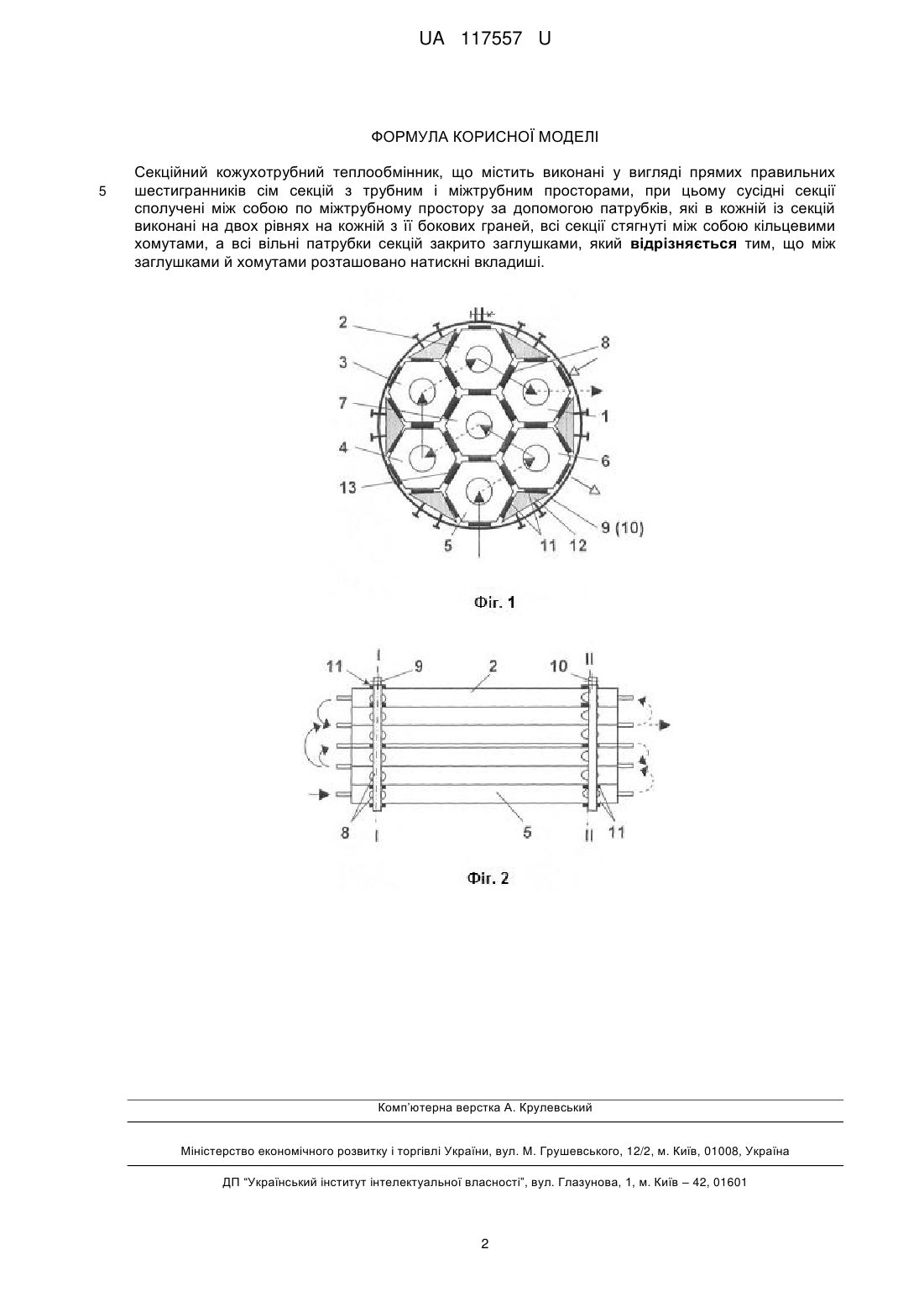

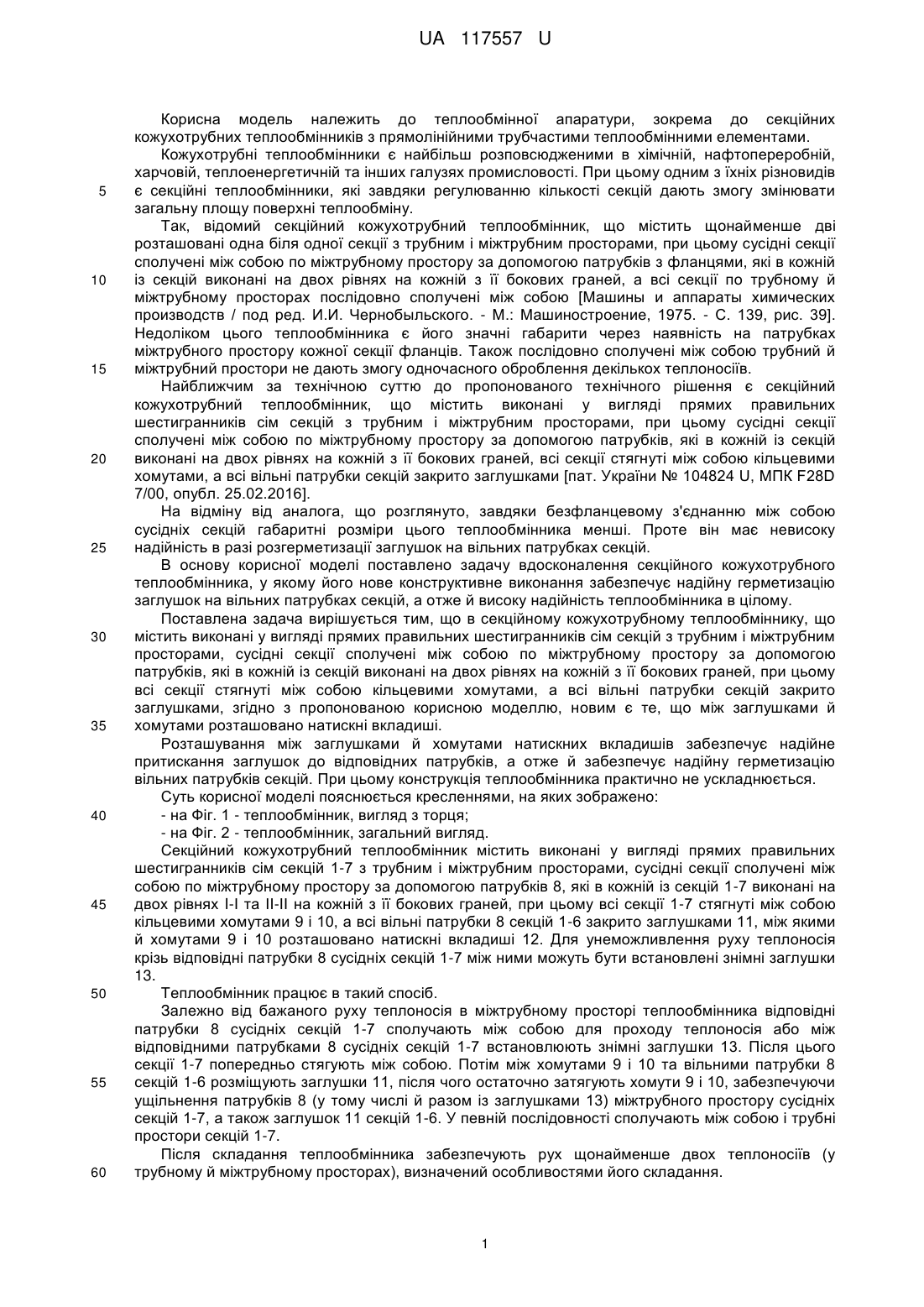

Реферат: UA 117557 U UA 117557 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплообмінної апаратури, зокрема до секційних кожухотрубних теплообмінників з прямолінійними трубчастими теплообмінними елементами. Кожухотрубні теплообмінники є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. При цьому одним з їхніх різновидів є секційні теплообмінники, які завдяки регулюванню кількості секцій дають змогу змінювати загальну площу поверхні теплообміну. Так, відомий секційний кожухотрубний теплообмінник, що містить щонайменше дві розташовані одна біля одної секції з трубним і міжтрубним просторами, при цьому сусідні секції сполучені між собою по міжтрубному простору за допомогою патрубків з фланцями, які в кожній із секцій виконані на двох рівнях на кожній з її бокових граней, а всі секції по трубному й міжтрубному просторах послідовно сполучені між собою [Машины и аппараты химических производств / под ред. И.И. Чернобыльского. - М.: Машиностроение, 1975. - С. 139, рис. 39]. Недоліком цього теплообмінника є його значні габарити через наявність на патрубках міжтрубного простору кожної секції фланців. Також послідовно сполучені між собою трубний й міжтрубний простори не дають змогу одночасного оброблення декількох теплоносіїв. Найближчим за технічною суттю до пропонованого технічного рішення є секційний кожухотрубний теплообмінник, що містить виконані у вигляді прямих правильних шестигранників сім секцій з трубним і міжтрубним просторами, при цьому сусідні секції сполучені між собою по міжтрубному простору за допомогою патрубків, які в кожній із секцій виконані на двох рівнях на кожній з її бокових граней, всі секції стягнуті між собою кільцевими хомутами, а всі вільні патрубки секцій закрито заглушками [пат. України № 104824 U, МПК F28D 7/00, опубл. 25.02.2016]. На відміну від аналога, що розглянуто, завдяки безфланцевому з'єднанню між собою сусідніх секцій габаритні розміри цього теплообмінника менші. Проте він має невисоку надійність в разі розгерметизації заглушок на вільних патрубках секцій. В основу корисної моделі поставлено задачу вдосконалення секційного кожухотрубного теплообмінника, у якому його нове конструктивне виконання забезпечує надійну герметизацію заглушок на вільних патрубках секцій, а отже й високу надійність теплообмінника в цілому. Поставлена задача вирішується тим, що в секційному кожухотрубному теплообміннику, що містить виконані у вигляді прямих правильних шестигранників сім секцій з трубним і міжтрубним просторами, сусідні секції сполучені між собою по міжтрубному простору за допомогою патрубків, які в кожній із секцій виконані на двох рівнях на кожній з її бокових граней, при цьому всі секції стягнуті між собою кільцевими хомутами, а всі вільні патрубки секцій закрито заглушками, згідно з пропонованою корисною моделлю, новим є те, що між заглушками й хомутами розташовано натискні вкладиші. Розташування між заглушками й хомутами натискних вкладишів забезпечує надійне притискання заглушок до відповідних патрубків, а отже й забезпечує надійну герметизацію вільних патрубків секцій. При цьому конструкція теплообмінника практично не ускладнюється. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - теплообмінник, вигляд з торця; - на Фіг. 2 - теплообмінник, загальний вигляд. Секційний кожухотрубний теплообмінник містить виконані у вигляді прямих правильних шестигранників сім секцій 1-7 з трубним і міжтрубним просторами, сусідні секції сполучені між собою по міжтрубному простору за допомогою патрубків 8, які в кожній із секцій 1-7 виконані на двох рівнях I-І та II-II на кожній з її бокових граней, при цьому всі секції 1-7 стягнуті між собою кільцевими хомутами 9 і 10, а всі вільні патрубки 8 секцій 1-6 закрито заглушками 11, між якими й хомутами 9 і 10 розташовано натискні вкладиші 12. Для унеможливлення руху теплоносія крізь відповідні патрубки 8 сусідніх секцій 1-7 між ними можуть бути встановлені знімні заглушки 13. Теплообмінник працює в такий спосіб. Залежно від бажаного руху теплоносія в міжтрубному просторі теплообмінника відповідні патрубки 8 сусідніх секцій 1-7 сполучають між собою для проходу теплоносія або між відповідними патрубками 8 сусідніх секцій 1-7 встановлюють знімні заглушки 13. Після цього секції 1-7 попередньо стягують між собою. Потім між хомутами 9 і 10 та вільними патрубки 8 секцій 1-6 розміщують заглушки 11, після чого остаточно затягують хомути 9 і 10, забезпечуючи ущільнення патрубків 8 (у тому числі й разом із заглушками 13) міжтрубного простору сусідніх секцій 1-7, а також заглушок 11 секцій 1-6. У певній послідовності сполучають між собою і трубні простори секцій 1-7. Після складання теплообмінника забезпечують рух щонайменше двох теплоносіїв (у трубному й міжтрубному просторах), визначений особливостями його складання. 1 UA 117557 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Секційний кожухотрубний теплообмінник, що містить виконані у вигляді прямих правильних шестигранників сім секцій з трубним і міжтрубним просторами, при цьому сусідні секції сполучені між собою по міжтрубному простору за допомогою патрубків, які в кожній із секцій виконані на двох рівнях на кожній з її бокових граней, всі секції стягнуті між собою кільцевими хомутами, а всі вільні патрубки секцій закрито заглушками, який відрізняється тим, що між заглушками й хомутами розташовано натискні вкладиші. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
