Дефлекторний розпилювач

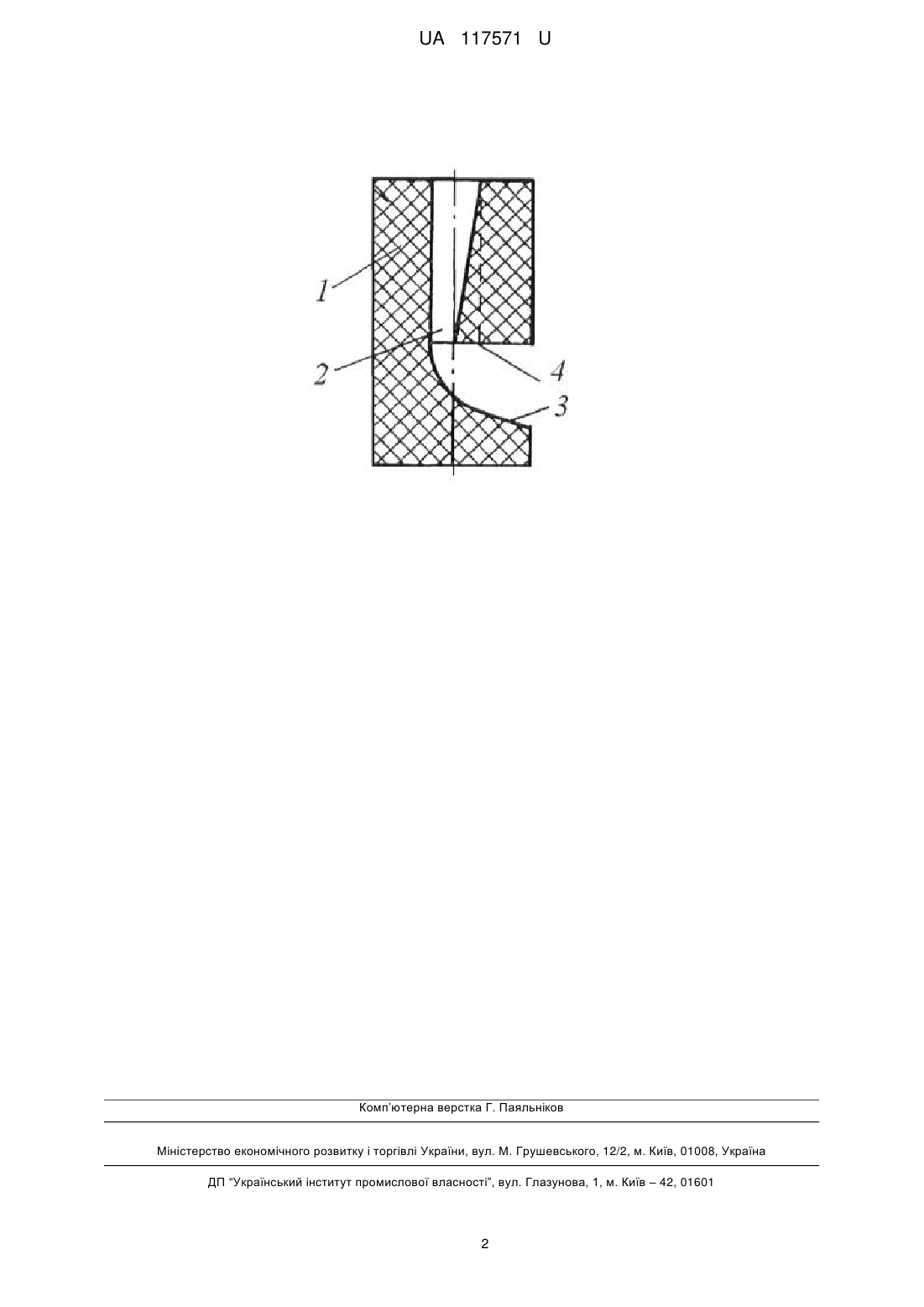

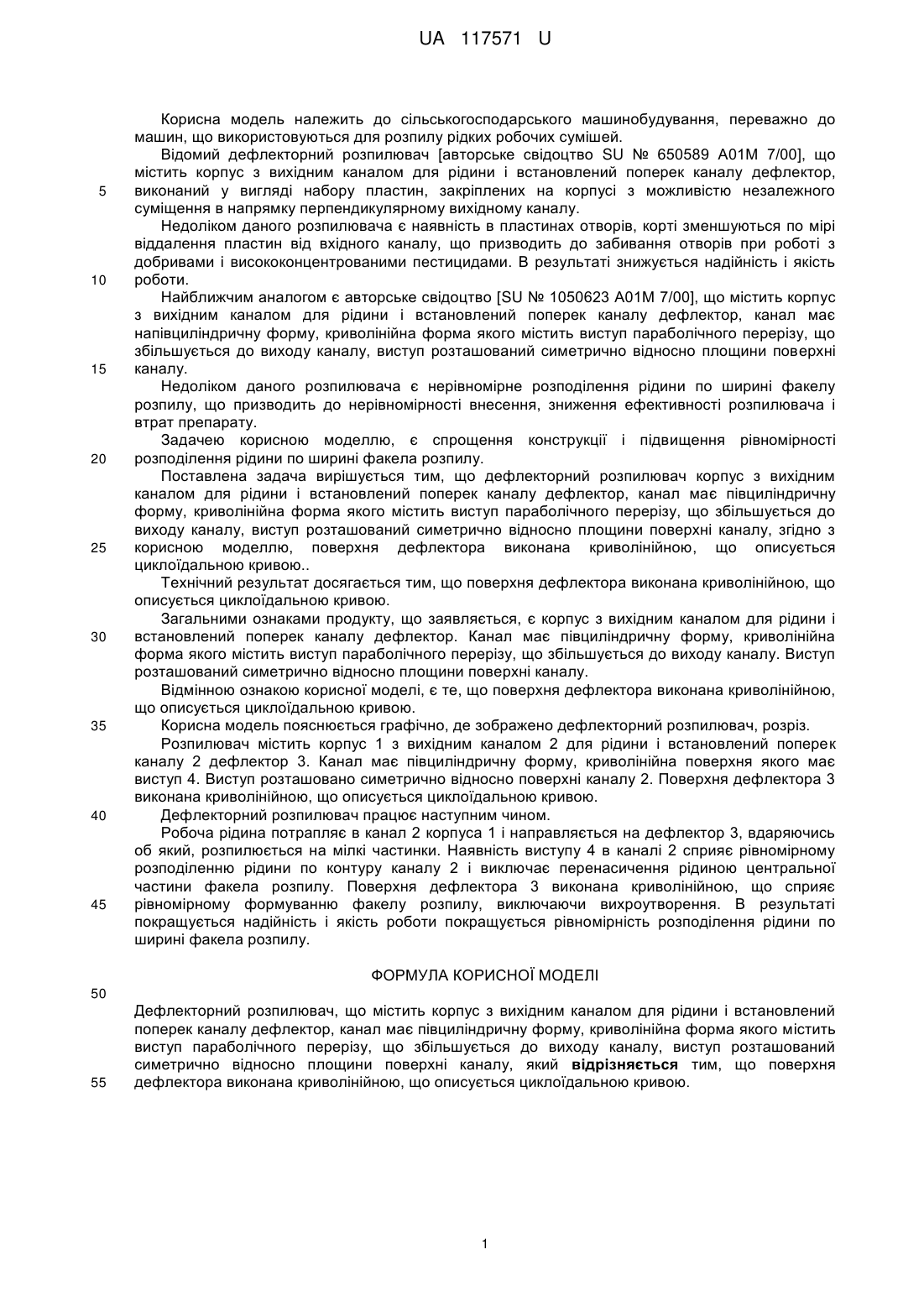

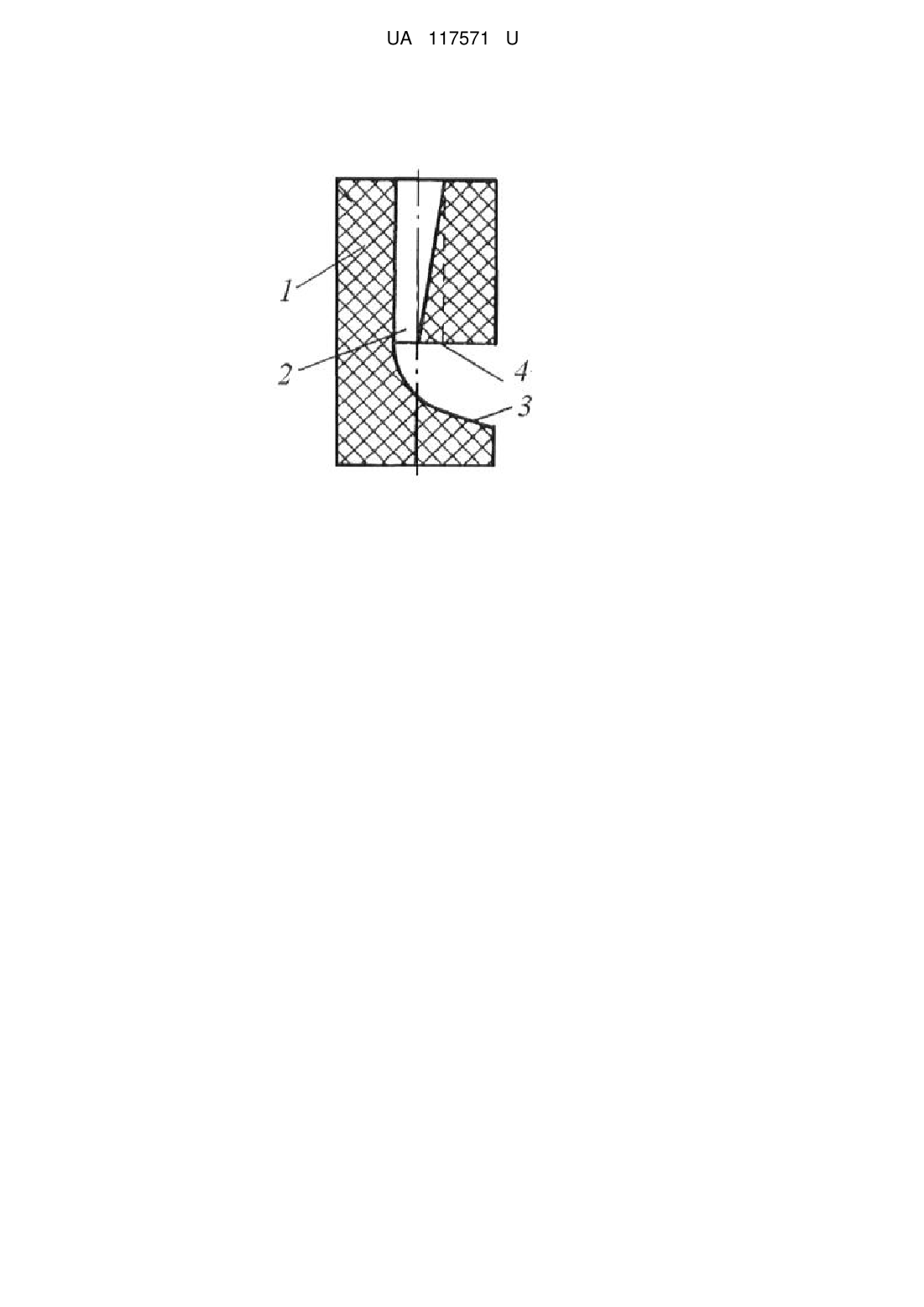

Реферат: Дефлекторний розпилюва містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор. Канал має напівциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу. Поверхня дефлектора виконана криволінійною, що описується циклоїдальною кривою. UA 117571 U (12) UA 117571 U UA 117571 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, переважно до машин, що використовуються для розпилу рідких робочих сумішей. Відомий дефлекторний розпилювач [авторське свідоцтво SU № 650589 А01М 7/00], що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, виконаний у вигляді набору пластин, закріплених на корпусі з можливістю незалежного суміщення в напрямку перпендикулярному вихідному каналу. Недоліком даного розпилювача є наявність в пластинах отворів, корті зменшуються по мірі віддалення пластин від вхідного каналу, що призводить до забивання отворів при роботі з добривами і висококонцентрованими пестицидами. В результаті знижується надійність і якість роботи. Найближчим аналогом є авторське свідоцтво [SU № 1050623 А01М 7/00], що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має напівциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу. Недоліком даного розпилювача є нерівномірне розподілення рідини по ширині факелу розпилу, що призводить до нерівномірності внесення, зниження ефективності розпилювача і втрат препарату. Задачею корисною моделлю, є спрощення конструкції і підвищення рівномірності розподілення рідини по ширині факела розпилу. Поставлена задача вирішується тим, що дефлекторний розпилювач корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має півциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, згідно з корисною моделлю, поверхня дефлектора виконана криволінійною, що описується циклоїдальною кривою.. Технічний результат досягається тим, що поверхня дефлектора виконана криволінійною, що описується циклоїдальною кривою. Загальними ознаками продукту, що заявляється, є корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор. Канал має півциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу. Виступ розташований симетрично відносно площини поверхні каналу. Відмінною ознакою корисної моделі, є те, що поверхня дефлектора виконана криволінійною, що описується циклоїдальною кривою. Корисна модель пояснюється графічно, де зображено дефлекторний розпилювач, розріз. Розпилювач містить корпус 1 з вихідним каналом 2 для рідини і встановлений поперек каналу 2 дефлектор 3. Канал має півциліндричну форму, криволінійна поверхня якого має виступ 4. Виступ розташовано симетрично відносно поверхні каналу 2. Поверхня дефлектора 3 виконана криволінійною, що описується циклоїдальною кривою. Дефлекторний розпилювач працює наступним чином. Робоча рідина потрапляє в канал 2 корпуса 1 і направляється на дефлектор 3, вдаряючись об який, розпилюється на мілкі частинки. Наявність виступу 4 в каналі 2 сприяє рівномірному розподіленню рідини по контуру каналу 2 і виключає перенасичення рідиною центральної частини факела розпилу. Поверхня дефлектора 3 виконана криволінійною, що сприяє рівномірному формуванню факелу розпилу, виключаючи вихроутворення. В результаті покращується надійність і якість роботи покращується рівномірність розподілення рідини по ширині факела розпилу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Дефлекторний розпилювач, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має півциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, який відрізняється тим, що поверхня дефлектора виконана криволінійною, що описується циклоїдальною кривою. 1 UA 117571 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
