Дефлекторний розпилювач

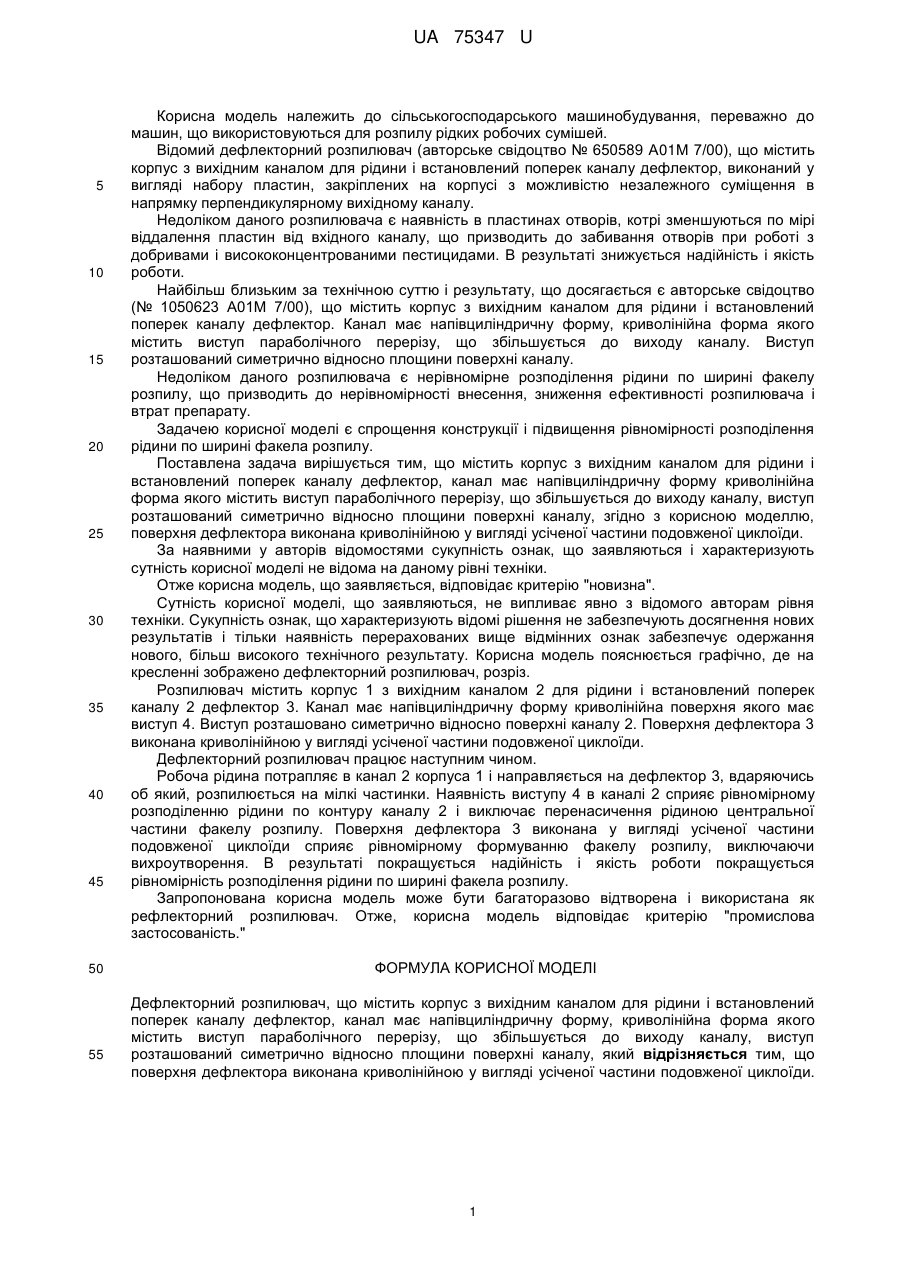

Реферат: Дефлекторний розпилювач містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор. Канал має напівциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу. Виступ розташований симетрично відносно площини поверхні каналу. Поверхня дефлектора виконана криволінійною у вигляді усіченої частини подовженої циклоїди. UA 75347 U (54) ДЕФЛЕКТОРНИЙ РОЗПИЛЮВАЧ UA 75347 U UA 75347 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, переважно до машин, що використовуються для розпилу рідких робочих сумішей. Відомий дефлекторний розпилювач (авторське свідоцтво № 650589 А01М 7/00), що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, виконаний у вигляді набору пластин, закріплених на корпусі з можливістю незалежного суміщення в напрямку перпендикулярному вихідному каналу. Недоліком даного розпилювача є наявність в пластинах отворів, котрі зменшуються по мірі віддалення пластин від вхідного каналу, що призводить до забивання отворів при роботі з добривами і висококонцентрованими пестицидами. В результаті знижується надійність і якість роботи. Найбільш близьким за технічною суттю і результату, що досягається є авторське свідоцтво (№ 1050623 А01М 7/00), що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор. Канал має напівциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу. Виступ розташований симетрично відносно площини поверхні каналу. Недоліком даного розпилювача є нерівномірне розподілення рідини по ширині факелу розпилу, що призводить до нерівномірності внесення, зниження ефективності розпилювача і втрат препарату. Задачею корисної моделі є спрощення конструкції і підвищення рівномірності розподілення рідини по ширині факела розпилу. Поставлена задача вирішується тим, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має напівциліндричну форму криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, згідно з корисною моделлю, поверхня дефлектора виконана криволінійною у вигляді усіченої частини подовженої циклоїди. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляються, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на кресленні зображено дефлекторний розпилювач, розріз. Розпилювач містить корпус 1 з вихідним каналом 2 для рідини і встановлений поперек каналу 2 дефлектор 3. Канал має напівциліндричну форму криволінійна поверхня якого має виступ 4. Виступ розташовано симетрично відносно поверхні каналу 2. Поверхня дефлектора 3 виконана криволінійною у вигляді усіченої частини подовженої циклоїди. Дефлекторний розпилювач працює наступним чином. Робоча рідина потрапляє в канал 2 корпуса 1 і направляється на дефлектор 3, вдаряючись об який, розпилюється на мілкі частинки. Наявність виступу 4 в каналі 2 сприяє рівномірному розподіленню рідини по контуру каналу 2 і виключає перенасичення рідиною центральної частини факелу розпилу. Поверхня дефлектора 3 виконана у вигляді усіченої частини подовженої циклоїди сприяє рівномірному формуванню факелу розпилу, виключаючи вихроутворення. В результаті покращується надійність і якість роботи покращується рівномірність розподілення рідини по ширині факела розпилу. Запропонована корисна модель може бути багаторазово відтворена і використана як рефлекторний розпилювач. Отже, корисна модель відповідає критерію "промислова застосованість." ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дефлекторний розпилювач, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має напівциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, який відрізняється тим, що поверхня дефлектора виконана криволінійною у вигляді усіченої частини подовженої циклоїди. 1 UA 75347 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
