Пристрій дозованого внесення добрив

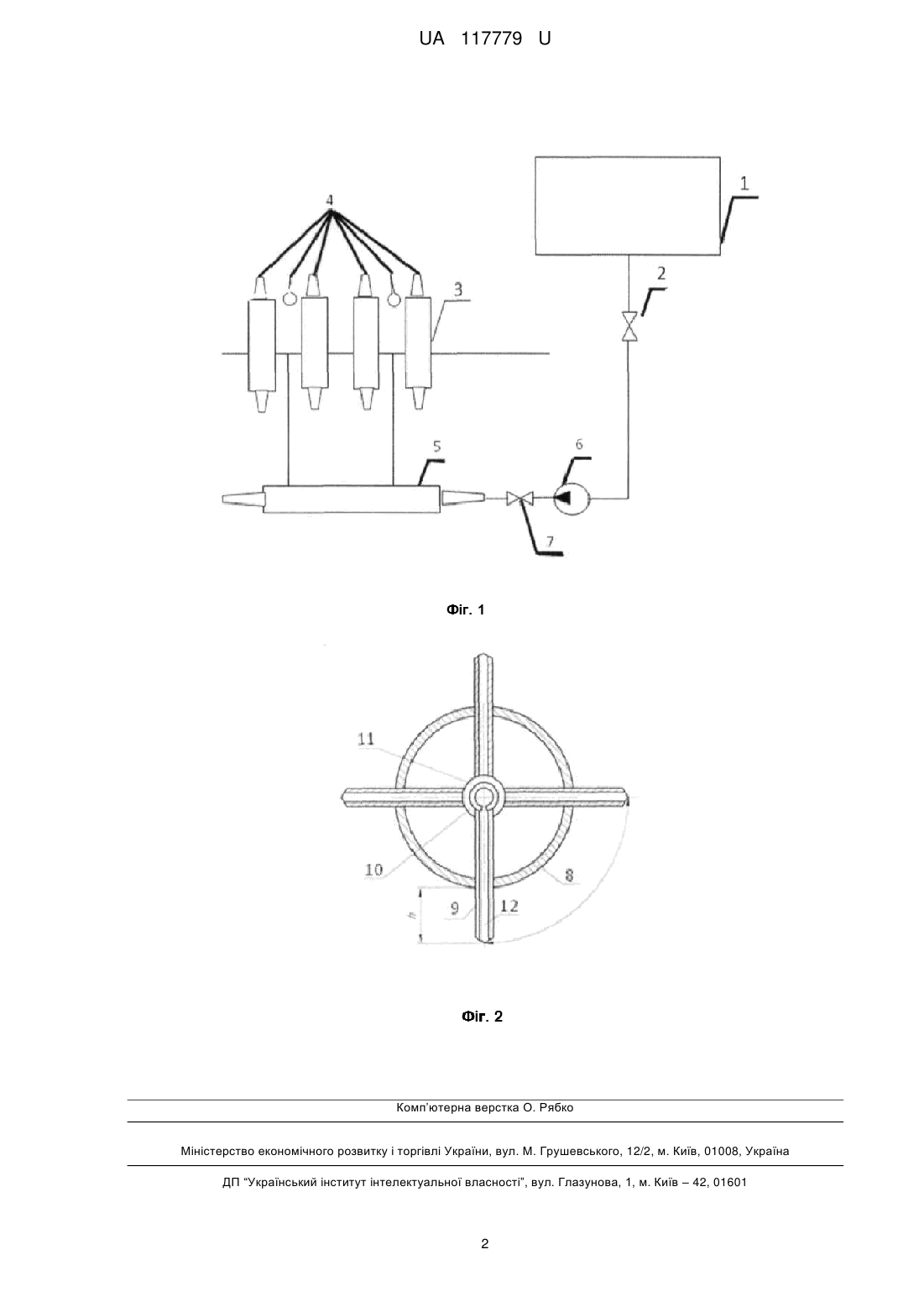

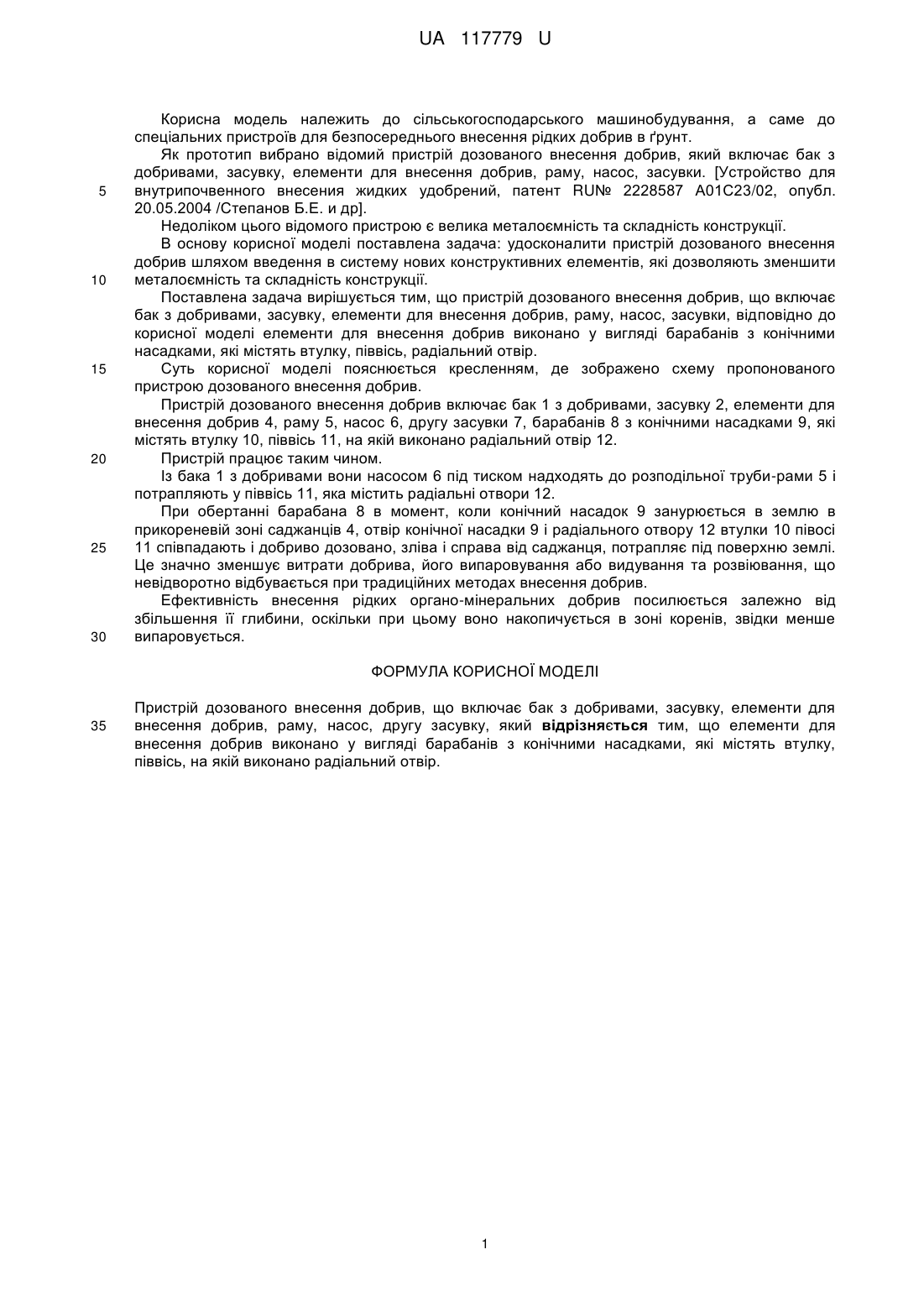

Реферат: Пристрій дозованого внесення добрив, що включає бак з добривами, засувку, елементи для внесення добрив, раму, насос, другу засувку, причому елементи для внесення добрив виконано у вигляді барабанів з конічними насадками, які містять втулку, піввісь, на якій виконано радіальний отвір. UA 117779 U (54) ПРИСТРІЙ ДОЗОВАНОГО ВНЕСЕННЯ ДОБРИВ UA 117779 U UA 117779 U 5 10 15 20 25 30 Корисна модель належить до сільськогосподарського машинобудування, а саме до спеціальних пристроїв для безпосереднього внесення рідких добрив в ґрунт. Як прототип вибрано відомий пристрій дозованого внесення добрив, який включає бак з добривами, засувку, елементи для внесення добрив, раму, насос, засувки. [Устройство для внутрипочвенного внесения жидких удобрений, патент RU№ 2228587 А01С23/02, опубл. 20.05.2004 /Степанов Б.Е. и др]. Недоліком цього відомого пристрою є велика металоємність та складність конструкції. В основу корисної моделі поставлена задача: удосконалити пристрій дозованого внесення добрив шляхом введення в систему нових конструктивних елементів, які дозволяють зменшити металоємність та складність конструкції. Поставлена задача вирішується тим, що пристрій дозованого внесення добрив, що включає бак з добривами, засувку, елементи для внесення добрив, раму, насос, засувки, відповідно до корисної моделі елементи для внесення добрив виконано у вигляді барабанів з конічними насадками, які містять втулку, піввісь, радіальний отвір. Суть корисної моделі пояснюється кресленням, де зображено схему пропонованого пристрою дозованого внесення добрив. Пристрій дозованого внесення добрив включає бак 1 з добривами, засувку 2, елементи для внесення добрив 4, раму 5, насос 6, другу засувки 7, барабанів 8 з конічними насадками 9, які містять втулку 10, піввісь 11, на якій виконано радіальний отвір 12. Пристрій працює таким чином. Із бака 1 з добривами вони насосом 6 під тиском надходять до розподільної труби-рами 5 і потрапляють у піввісь 11, яка містить радіальні отвори 12. При обертанні барабана 8 в момент, коли конічний насадок 9 занурюється в землю в прикореневій зоні саджанців 4, отвір конічної насадки 9 і радіального отвору 12 втулки 10 півосі 11 співпадають і добриво дозовано, зліва і справа від саджанця, потрапляє під поверхню землі. Це значно зменшує витрати добрива, його випаровування або видування та розвіювання, що невідворотно відбувається при традиційних методах внесення добрив. Ефективність внесення рідких органо-мінеральних добрив посилюється залежно від збільшення її глибини, оскільки при цьому воно накопичується в зоні коренів, звідки менше випаровується. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій дозованого внесення добрив, що включає бак з добривами, засувку, елементи для внесення добрив, раму, насос, другу засувку, який відрізняється тим, що елементи для внесення добрив виконано у вигляді барабанів з конічними насадками, які містять втулку, піввісь, на якій виконано радіальний отвір. 1 UA 117779 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
