Поворотний стіл для випробування приладів

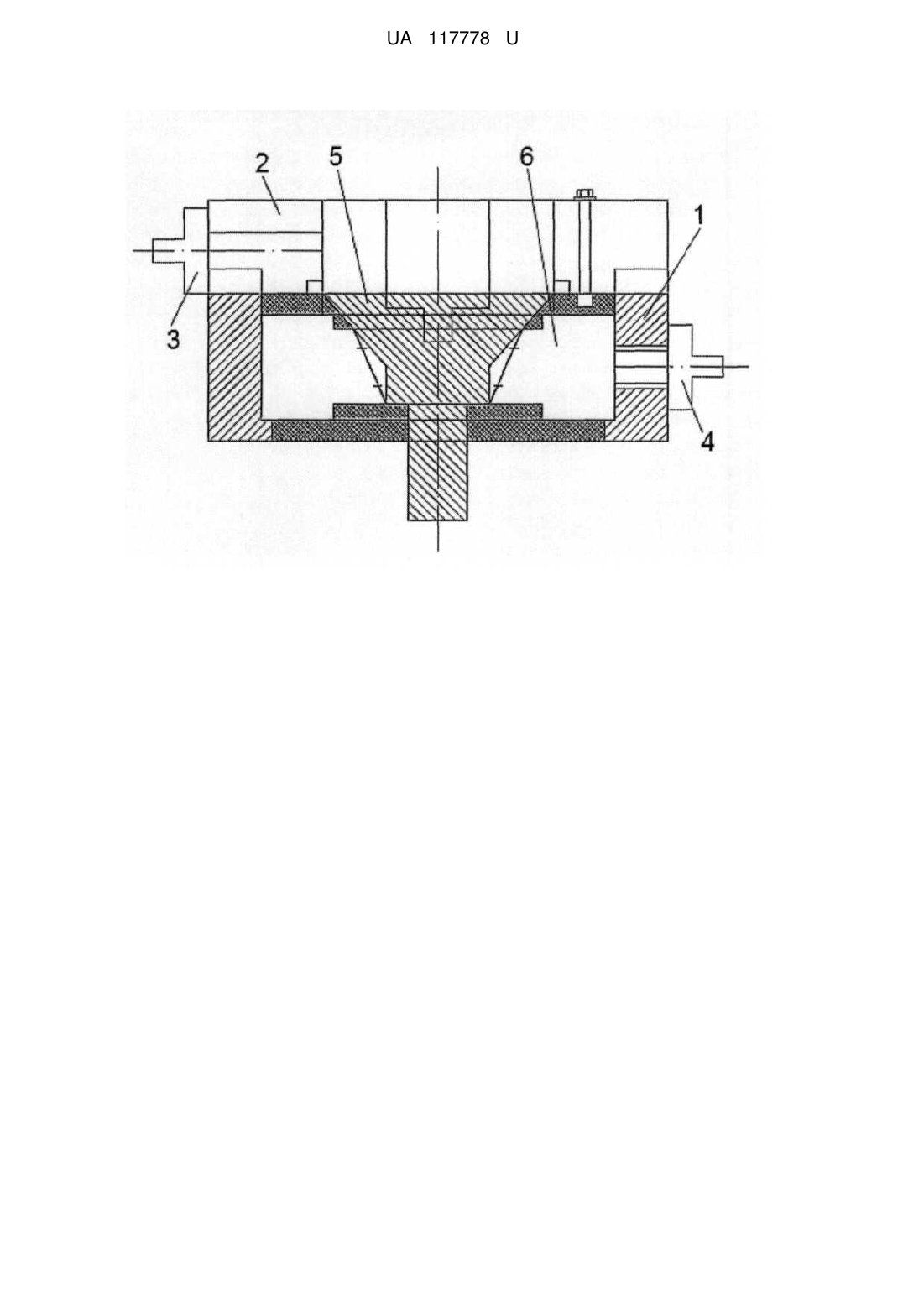

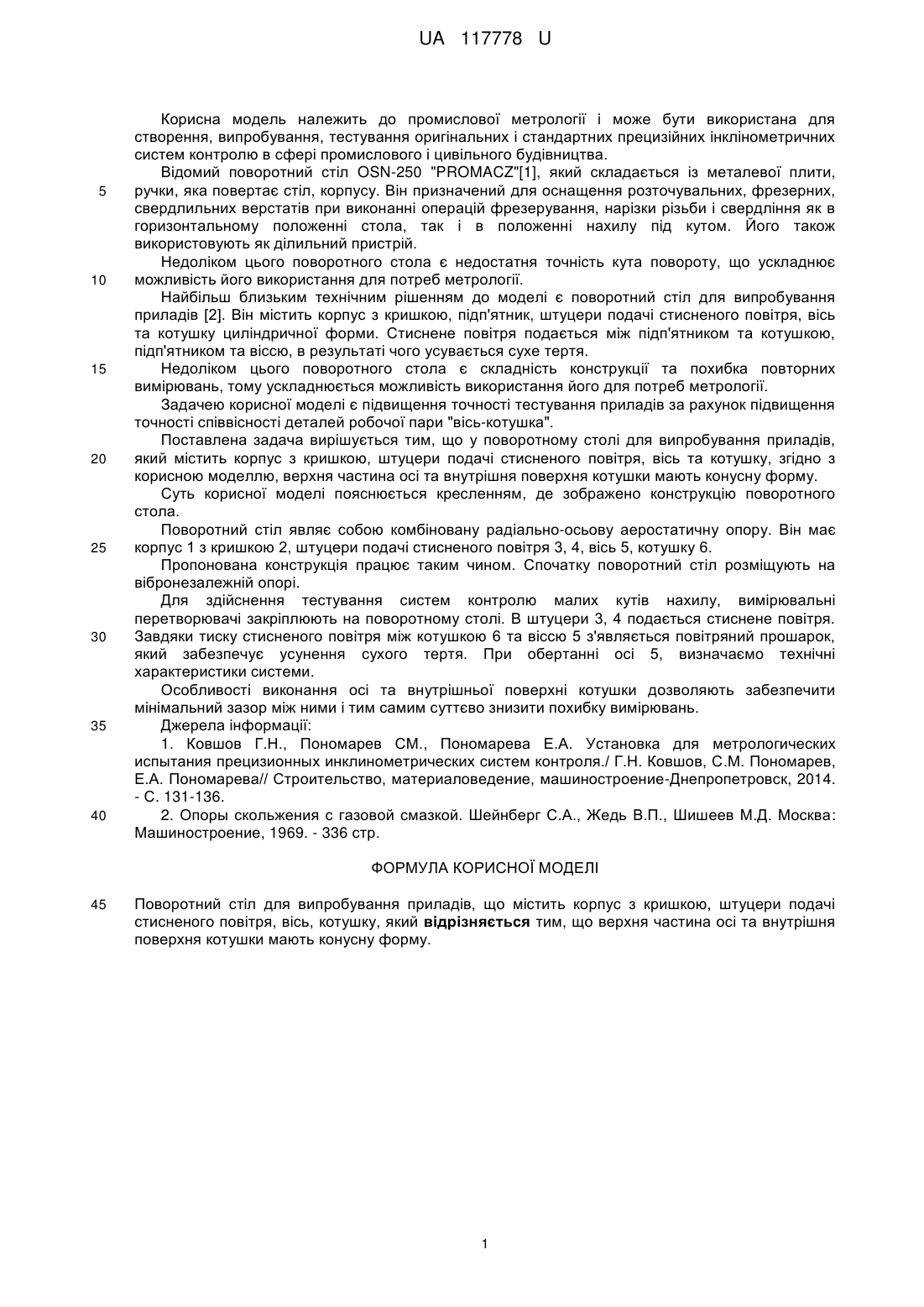

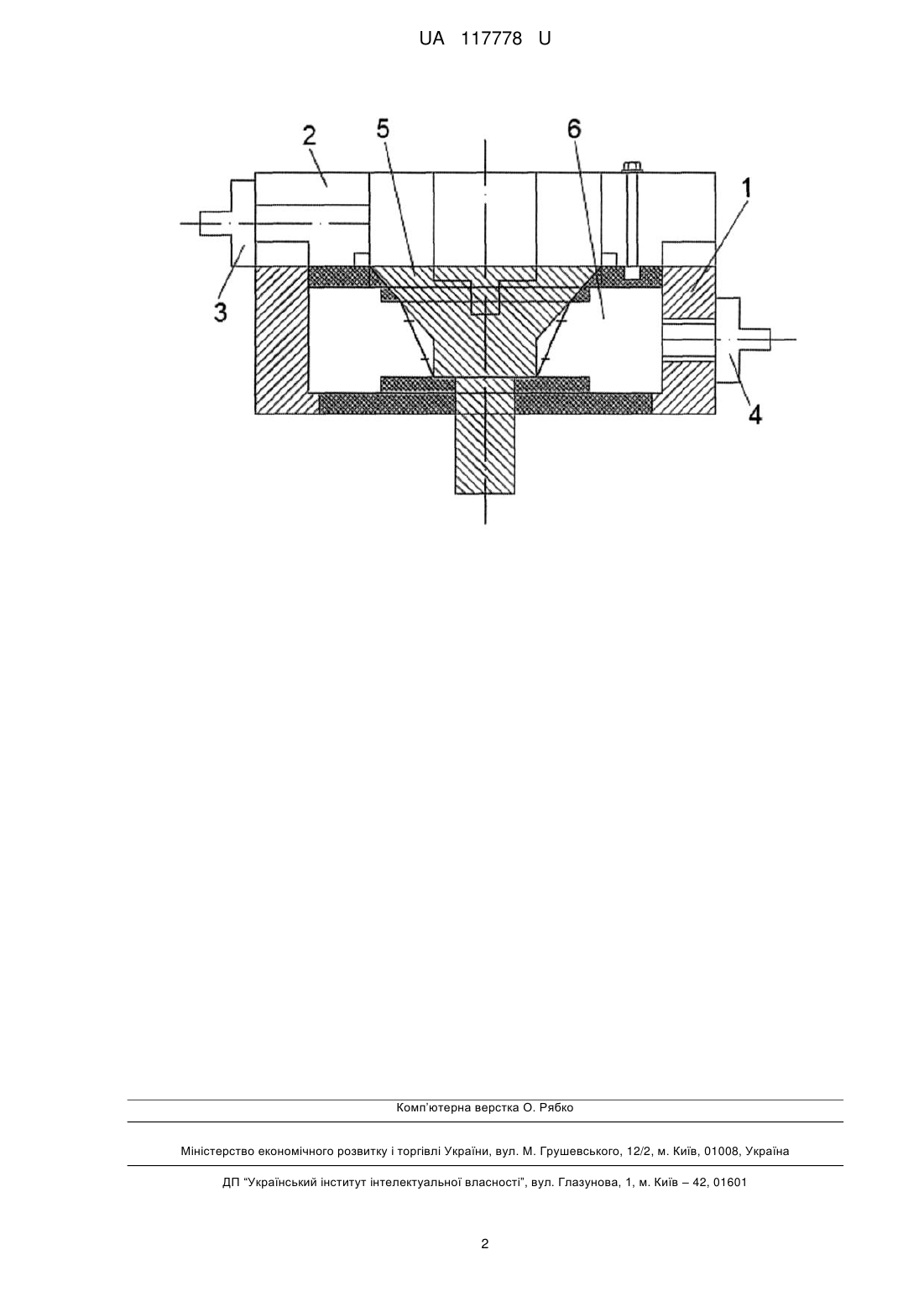

Реферат: Поворотний стіл для випробування приладів містить корпус з кришкою, штуцери подачі стисненого повітря, вісь, котушку. Верхня частина осі та внутрішня поверхня котушки мають конусну форму. UA 117778 U (12) UA 117778 U UA 117778 U 5 10 15 20 25 30 35 40 Корисна модель належить до промислової метрології і може бути використана для створення, випробування, тестування оригінальних і стандартних прецизійних інклінометричних систем контролю в сфері промислового і цивільного будівництва. Відомий поворотний стіл OSN-250 "PROMACZ"[1], який складається із металевої плити, ручки, яка повертає стіл, корпусу. Він призначений для оснащення розточувальних, фрезерних, свердлильних верстатів при виконанні операцій фрезерування, нарізки різьби і свердління як в горизонтальному положенні стола, так і в положенні нахилу під кутом. Його також використовують як ділильний пристрій. Недоліком цього поворотного стола є недостатня точність кута повороту, що ускладнює можливість його використання для потреб метрології. Найбільш близьким технічним рішенням до моделі є поворотний стіл для випробування приладів [2]. Він містить корпус з кришкою, підп'ятник, штуцери подачі стисненого повітря, вісь та котушку циліндричної форми. Стиснене повітря подається між підп'ятником та котушкою, підп'ятником та віссю, в результаті чого усувається сухе тертя. Недоліком цього поворотного стола є складність конструкції та похибка повторних вимірювань, тому ускладнюється можливість використання його для потреб метрології. Задачею корисної моделі є підвищення точності тестування приладів за рахунок підвищення точності співвісності деталей робочої пари "вісь-котушка". Поставлена задача вирішується тим, що у поворотному столі для випробування приладів, який містить корпус з кришкою, штуцери подачі стисненого повітря, вісь та котушку, згідно з корисною моделлю, верхня частина осі та внутрішня поверхня котушки мають конусну форму. Суть корисної моделі пояснюється кресленням, де зображено конструкцію поворотного стола. Поворотний стіл являє собою комбіновану радіально-осьову аеростатичну опору. Він має корпус 1 з кришкою 2, штуцери подачі стисненого повітря 3, 4, вісь 5, котушку 6. Пропонована конструкція працює таким чином. Спочатку поворотний стіл розміщують на вібронезалежній опорі. Для здійснення тестування систем контролю малих кутів нахилу, вимірювальні перетворювачі закріплюють на поворотному столі. В штуцери 3, 4 подається стиснене повітря. Завдяки тиску стисненого повітря між котушкою 6 та віссю 5 з'являється повітряний прошарок, який забезпечує усунення сухого тертя. При обертанні осі 5, визначаємо технічні характеристики системи. Особливості виконання осі та внутрішньої поверхні котушки дозволяють забезпечити мінімальний зазор між ними і тим самим суттєво знизити похибку вимірювань. Джерела інформації: 1. Ковшов Г.Н., Пономарев СМ., Пономарева Е.А. Установка для метрологических испытания прецизионных инклинометрических систем контроля./ Г.Н. Ковшов, С.М. Пономарев, Е.А. Пономарева// Строительство, материаловедение, машиностроение-Днепропетровск, 2014. - С. 131-136. 2. Опоры скольжения с газовой смазкой. Шейнберг С.А., Жедь В.П., Шишеев М.Д. Москва: Машиностроение, 1969. - 336 стр. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Поворотний стіл для випробування приладів, що містить корпус з кришкою, штуцери подачі стисненого повітря, вісь, котушку, який відрізняється тим, що верхня частина осі та внутрішня поверхня котушки мають конусну форму. 1 UA 117778 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
