Дробілка

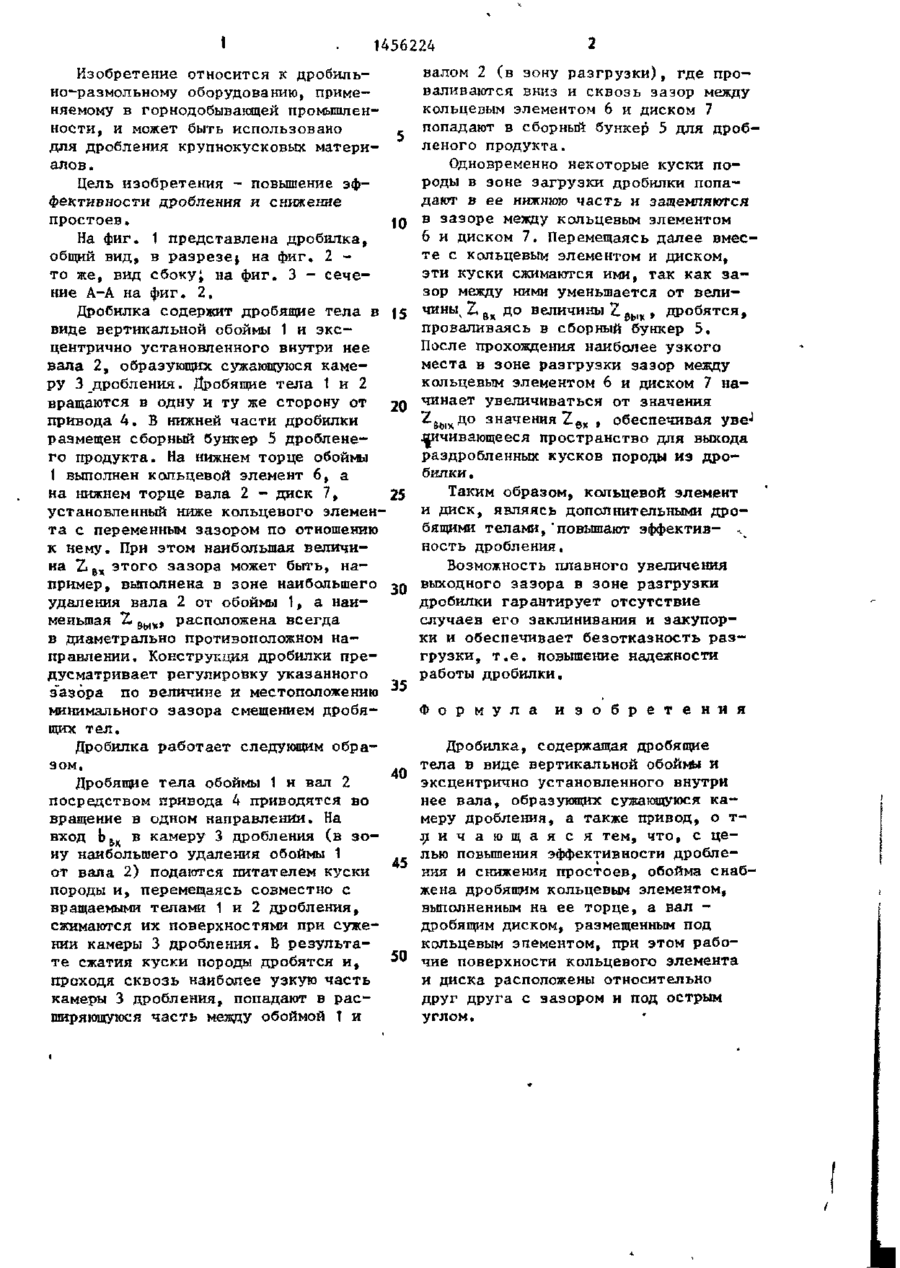

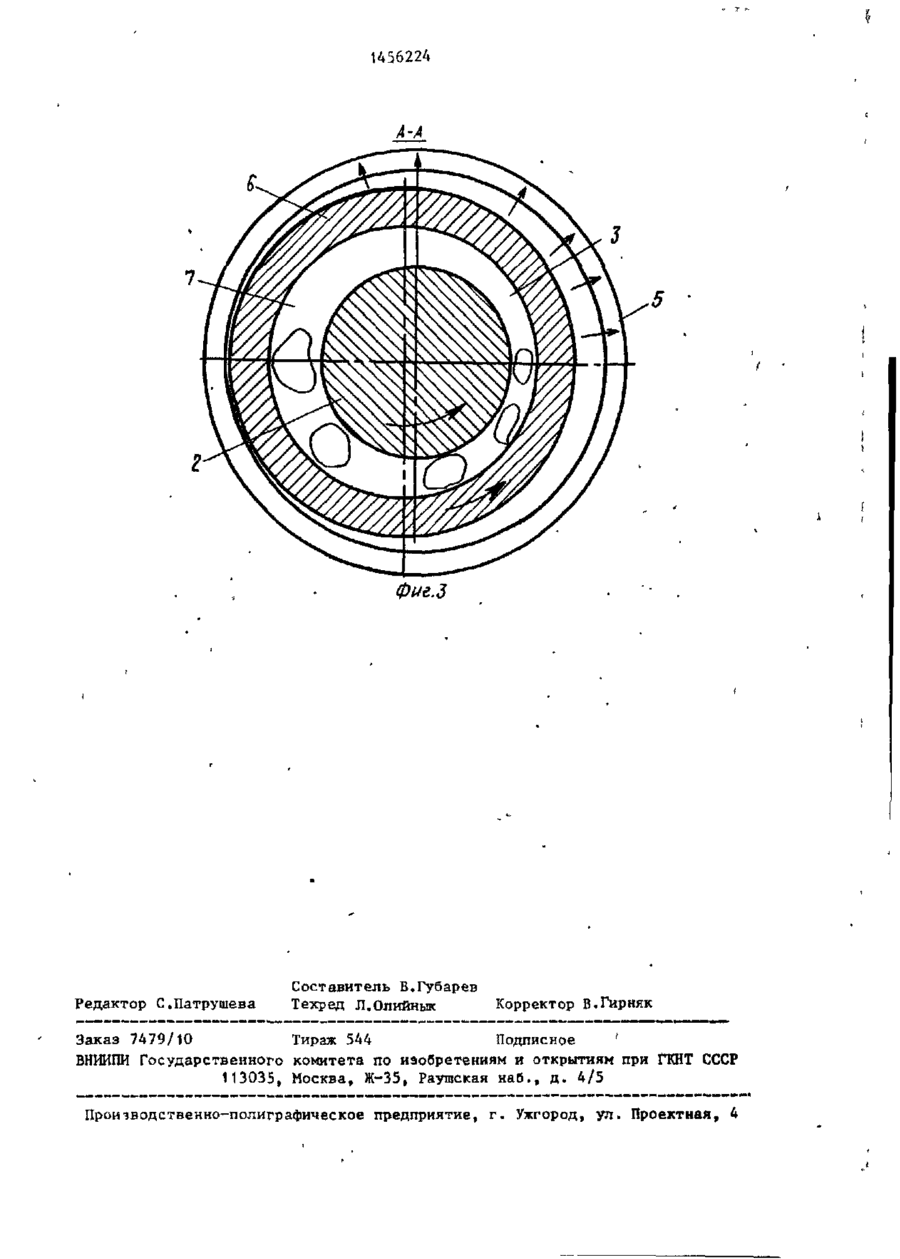

Изобретение относится к дробильно-размольному оборудованию горнодобывающей промышленности и может быть применено для дробления крупнокусковых материалов. Целью изобретения г является повышение эффективности дробления и снижение простоев. Дробилка содержит^ дробящие тела в виде вертикальной обоймы I и эксцентрично" установленного внутри нее вала 2, образующих сужающуюся камеру дробления 3. Дробящие тела Ї и 2 вращаются в одну и ту же сторону от привода 4, В нижней части дробилки размещен сборный бункер 5 дробленного продуктав На нижнем торце обоймы 1 выполнен кольцевой элемент 6, а на нижнем торце вала 2 - диск 7, установленный под кольцевым элементом с переменным зазором по отношению к нему. При этом наибольшая величина 2.ек этого зазора может быть, например, выполнена в зоне наибольшего удаления вала 2 от обоймы 1, а наименьшая £ бых расположена всегда в диаметрально противоположном направлении. Конструкция дробилки предусматривает регулировку указанного зазора по величине и местоположению минимального зазора смещением дробящих тел, 3 ил. (У) С СП 2 Вы, Фиг. 2 ^ 1456224 Изобретение относится к дробильно^размольному оборудованию, применяемому в горнодобывающей промышленности, и может быть использовано для дробления крупнокусковых материалов. Цель изобретения - повышение эффективности дробления и снижение простоев. 10 На фиг. 1 представлена дробилка, общий вид, в разрезе} на фиг. 2 то же, вид сбоку; на фиг. 3 - сечение А-А на фиг. 2. Дробилка содержит дробящие тела в виде вертикальной обоймы 1 и эксцентрично установленного внутри нее вала 2, образующих сужающуюся камеру 3 дробления. Дробящие тела 1 и 2 вращаются в одну и ту же сторону от 20 привода 4. В нижней части дробилки размещен сборный бункер 5 дробленего продукта. На нижнем торце обоймы 1 выполнен кольцевой элемент 6, а на нижнем торце вала 2 - диск 7, 25 установленный ниже кольцевого элемента с переменным зазором по отношению к нему. При этом наибольшая величина 2. В х этого зазора может быть, например, выполнена в зоне наибольшего удаления вала 2 от обоймы 1, а наименьшая * > расположена всегда Выу9 в диаметрально противоположном направлении. Конструкция дробилки предусматривает регулировку указанного з"азора по величине и местоположению 35 минимального зазора смещением дробящих тел. Дробилка работает следующим образом. 40 Дробящие тела обоймы 1 и вал 2 посредством привода 4 приводятся во вращение в одном направлении. На вход Ь Ь х в камеру 3 дробления (в з о ну наибольшего удаления обоймы 1 45 от вала 2) подаются питателем куски породы и, перемещаясь совместно с вращаемыми телами 1 и 2 дробления, сжимаются их поверхностями при сужении камеры 3 дробления. В результа50 те сжатия куски породы дробятся и, проходя сквозь наиболее узкую часть камеры 3 дробления, попадают в расширяющуюся часть между обоймой Т и валом 2 (в зону разгрузки), где проваливаются вниз и сквозь зазор между кольцевым элементом 6 и диском 7 попадают в сборный бункер 5 для дробленого продукта. Одновременно некоторые куски породы в зоне загрузки дробилки попадают в ее нижнюю часть и защемляются в зазоре между кольцевым элементом 6 и диском 7. Перемещаясь далее вместе с кольцевым элементом и диском, эти куски сжимаются ими, так как з а зор между ними уменьшается от величины^ Z. В х до величины Z е ы к , дробятся, проваливаясь в сборный бункер 5. После прохождения наиболее узкого места в зоне разгрузки зазор между кольцевым элементом 6 и диском 7 начинает увеличиваться от значения 2 9 ( и х до значения Z e x , обеспечивая yse J 4|ичивающееся пространство для выхода раздробленных кусков породы из дробилки. Таким образом, кольцевой элемент и диск, являясь дополнительными дробящими телами, 'повышают эффектна- -. ность дробления. Возможность плавного увеличения выходного зазора в зоне разгрузки дробилки гарантирует отсутствие случаев его заклинивания и закупорки и обеспечивает безотказность р а з грузки, т . е . повышение надежности работы дробилки. Формула и з о б р е т е н и я Дробилка, содержащая дробящие тела в виде вертикальной обоймы и эксцентрично установленного внутри нее вала, образующих сужающуюся камеру дробления, а также привод, о тл и ч а ю щ а я с я тем, что, с целью повышения эффективности дробления и снижения простоев, обойма снабжена дробящим кольцевым элементом, выполненным на ее торце, а вал дробящим диском, размещенным под кольцевым элементом, при этом рабочие поверхности кольцевого элемента и диска расположены относительно друг друга с зазором и под острым углом. 1456224 A-A фнг.З Редактор С.Патрушева Составитель В.Губарев Техред Л.Олийнык Корректор В.Гирняк Заказ 7479/10 Тираж 544 Подписное ' В И П Государственного комитета по изобретениям и открытиям при Г Н С С НИИ К Т СР 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
